Ya sea organizando piezas, siguiendo un conjunto de instrucciones de construcción o creando un diseño personalizado, identificar una pieza correctamente puede ser crucial para su éxito.

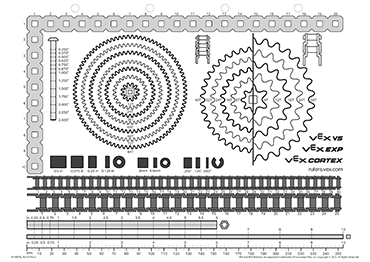

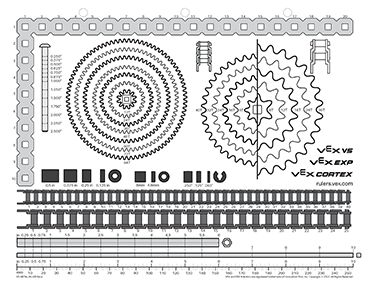

La regla para piezas metálicas VEX es una herramienta útil para ayudar a identificar piezas.
Nota: al imprimir el .pdf, asegúrese de configurarlo en una escala del 100%.
Uso de la regla para identificar partes
La regla de piezas metálicas VEX se puede utilizar para identificar piezas mientras se organizan o se siguen un conjunto de instrucciones de construcción. La escala de la regla es 1:1, por lo que las piezas se pueden colocar simplemente encima de la regla.

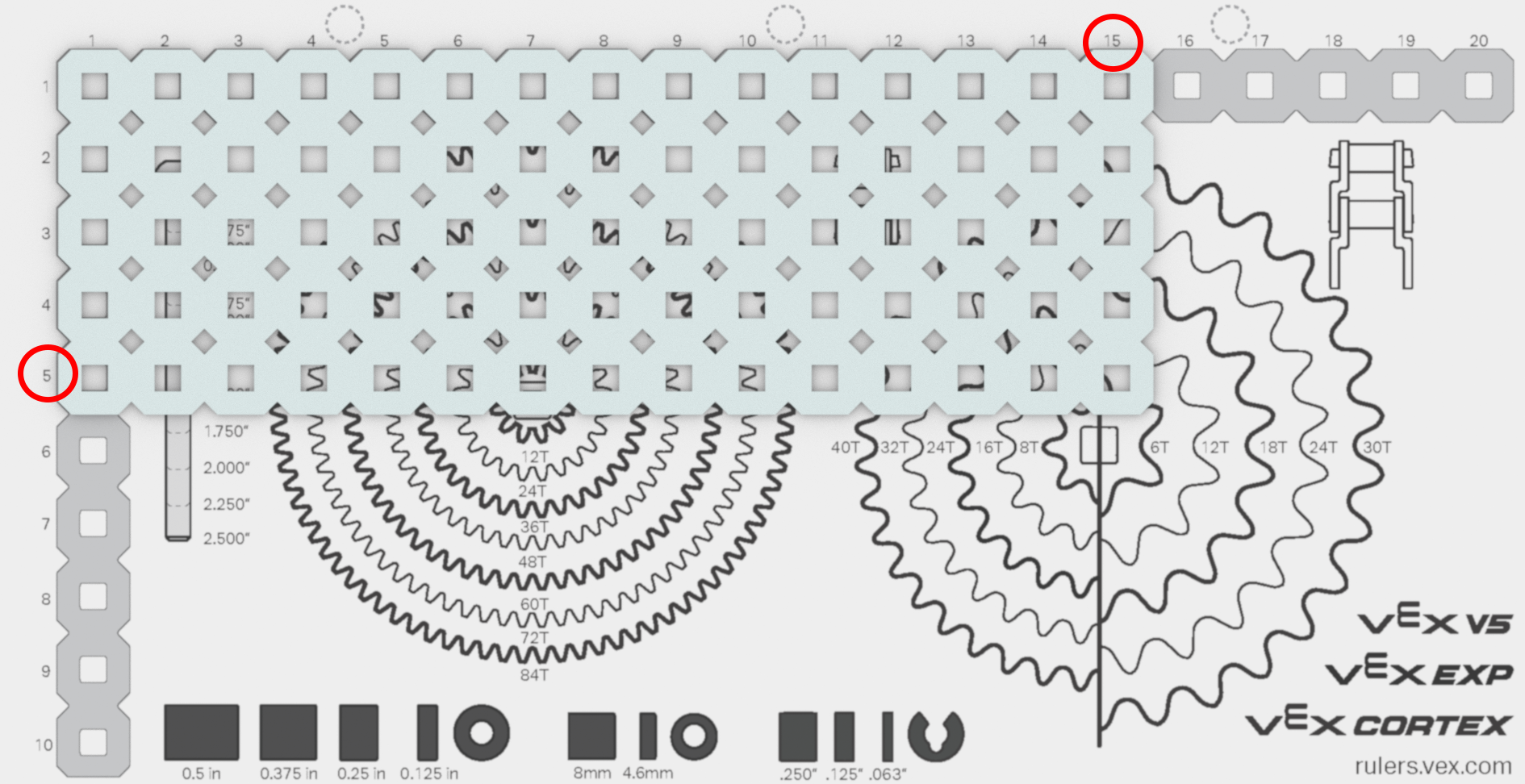

Medición de metales estructurales. El ejemplo que se muestra es una placa de 5x15.
- 5 indica una anchura de 5 unidades de paso.
- 15 indica una longitud de 15 unidades de paso.

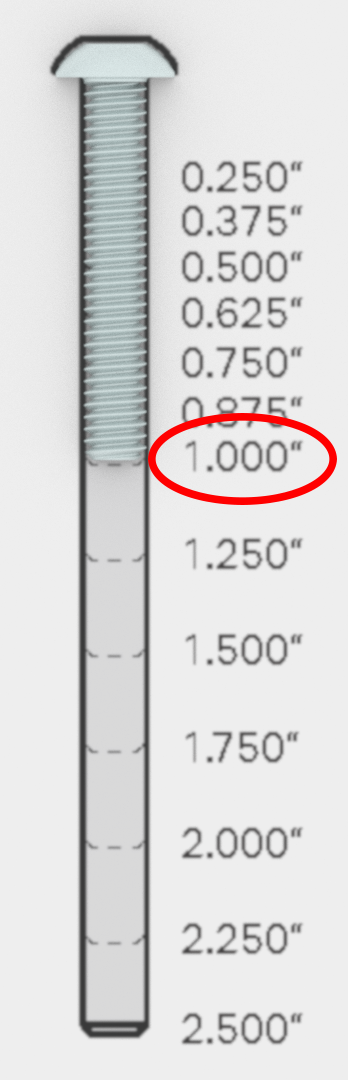

Tornillos de medición. El ejemplo que se muestra es un tornillo estrella #8-32 de 1,0 pulgadas.

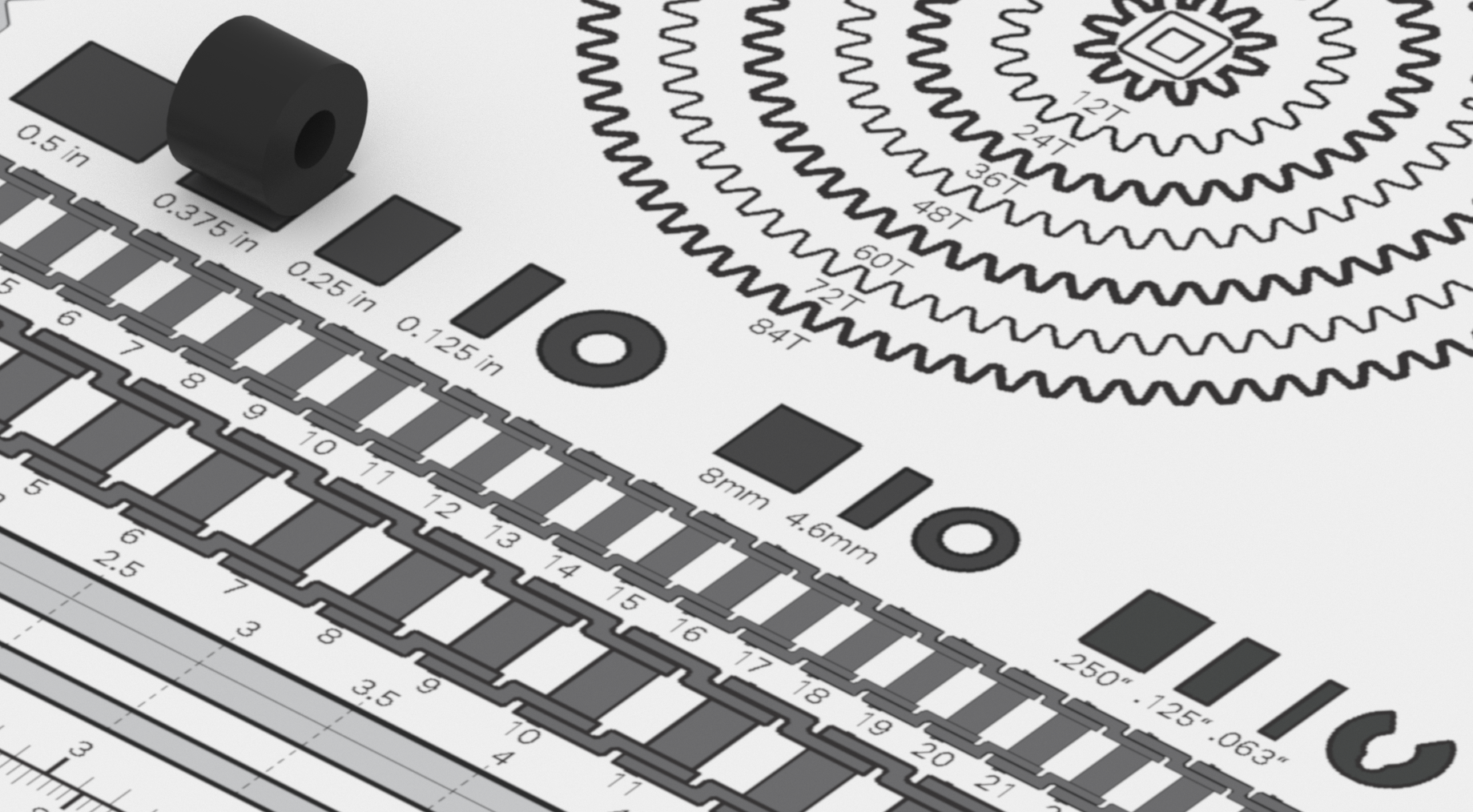

Medición de espaciadores. El ejemplo que se muestra es un espaciador de 0,375 pulgadas.

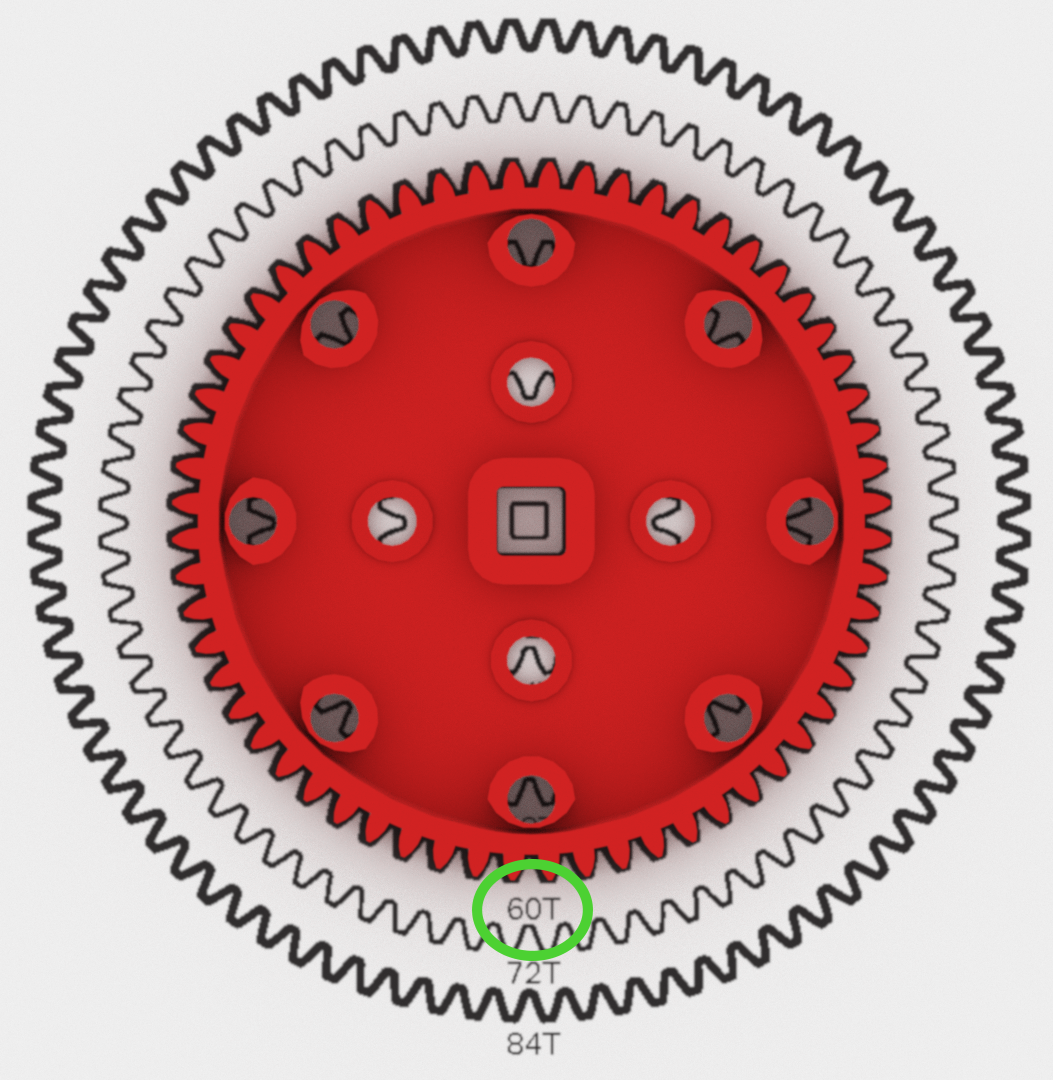

Medición de engranajes. El ejemplo que se muestra es un engranaje de 60 dientes.

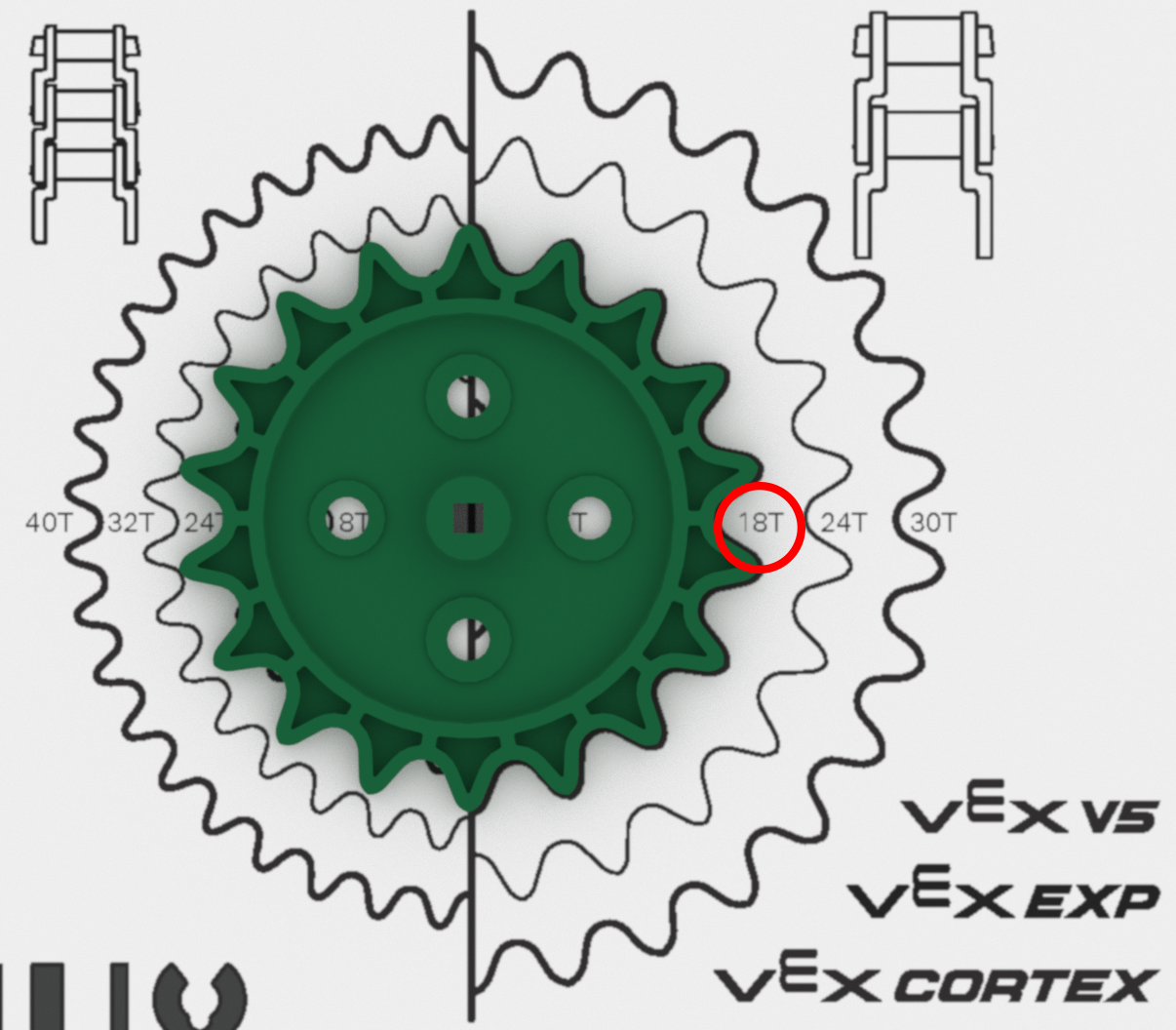

Medición de piñones. El ejemplo que se muestra es una rueda dentada de 18 dientes.

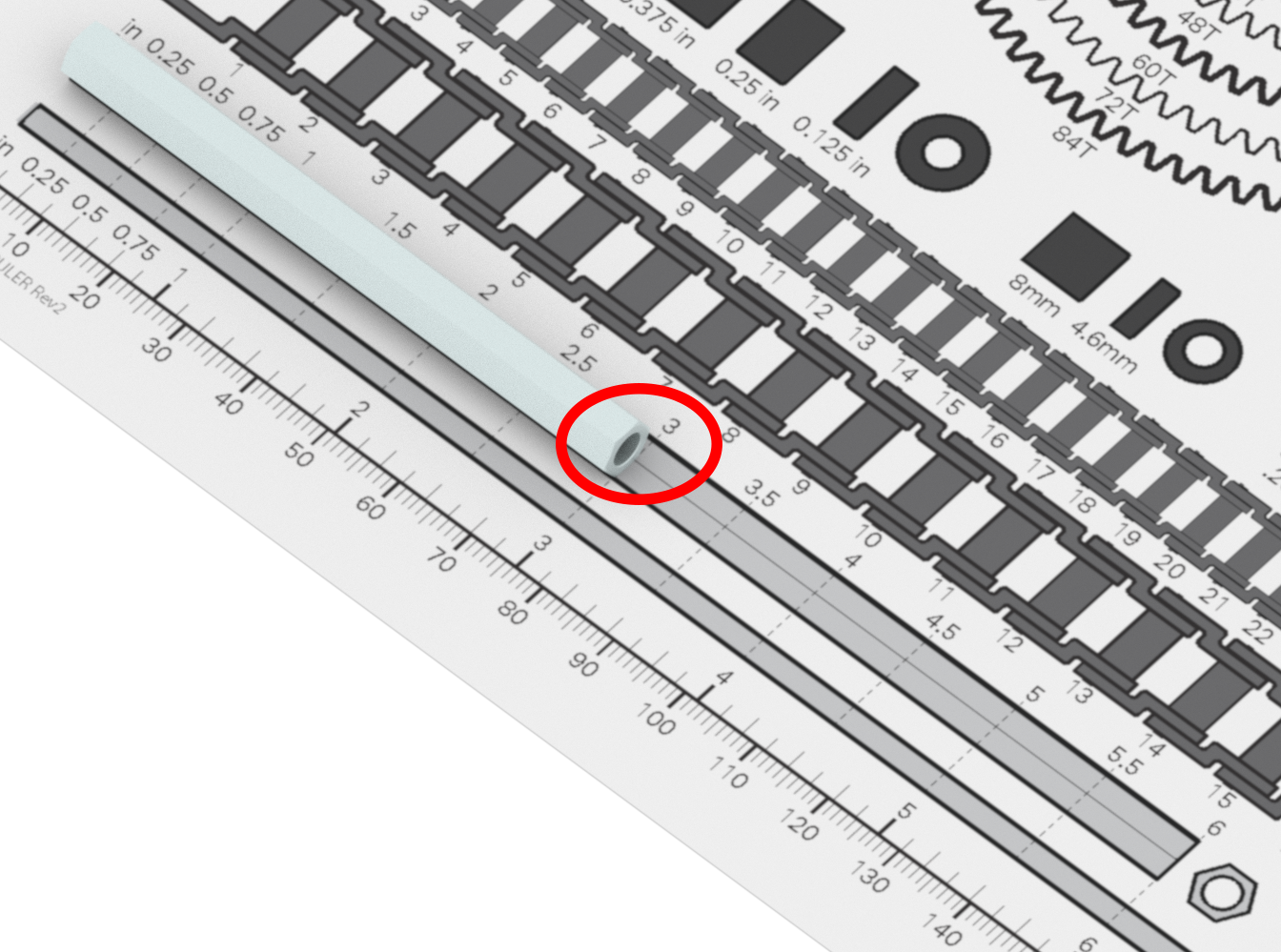

Medición de enfrentamientos. El ejemplo que se muestra es un separador de 3 pulgadas.

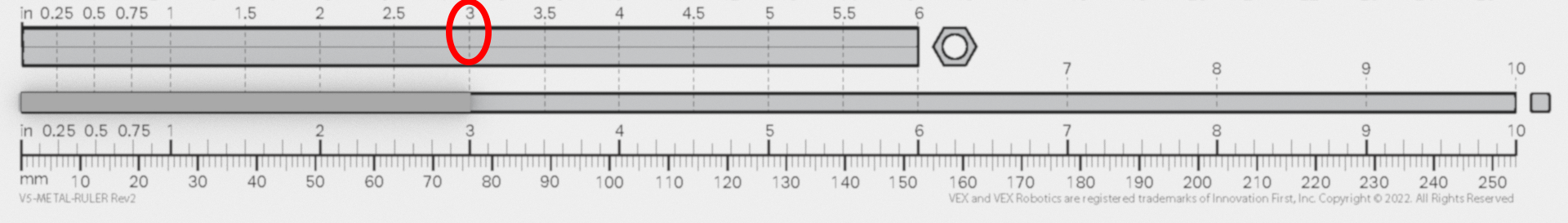

Medir ejes. El ejemplo que se muestra es un eje de 3 pulgadas.
Uso de la regla al ensamblar un robot
La regla VEX Metal Parts también se puede utilizar como herramienta de medición para medir piezas y distancias. Esto puede resultar muy útil a la hora de diseñar y montar un robot personalizado que no tenga instrucciones específicas sobre la selección de piezas.
Consejo y truco: El .pdf de la regla de piezas metálicas VEX se puede imprimir en una transparencia de plástico transparente. Esto permitirá que la regla se superponga al robot y se puedan realizar mediciones midiendo a través de la regla.
A continuación se muestran algunos ejemplos del uso de la regla al ensamblar un robot personalizado.

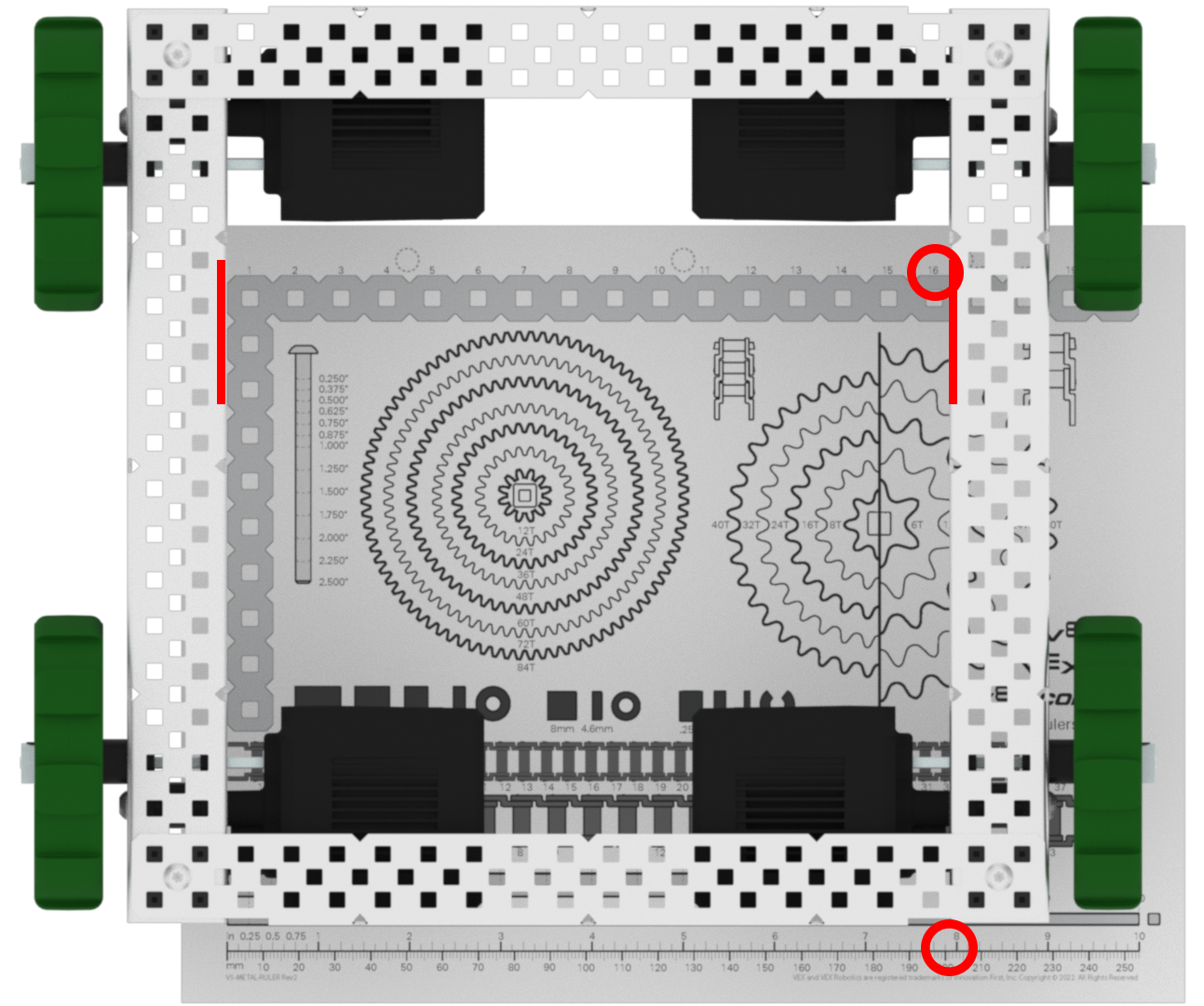

Medición de la distancia entre canales C en un chasis de robot. Este ejemplo muestra los canales C en el chasis del robot que miden 16 pasos u 8 pulgadas.

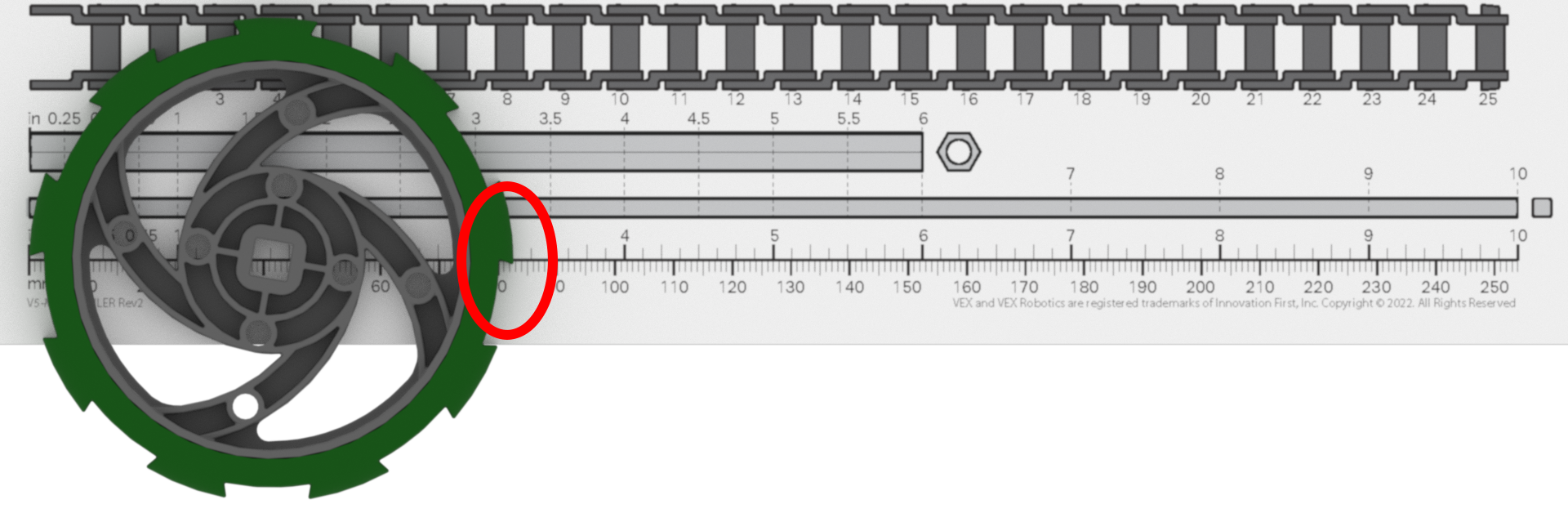

Usar pulgadas/milímetros para medir el diámetro de las ruedas. El ejemplo que se muestra es una rueda de tracción de 3,25 pulgadas (3,25 pulgadas/83 milímetros).

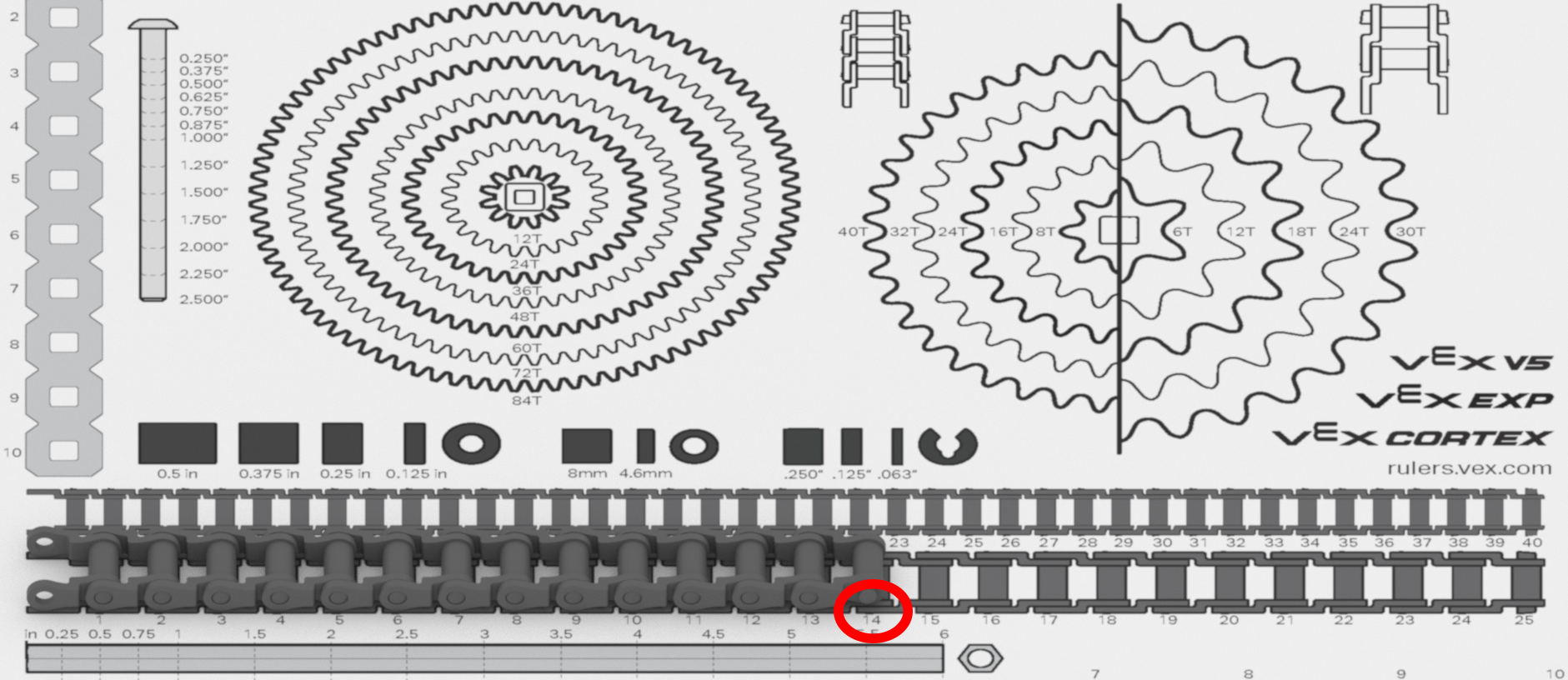

Medición del número de eslabones de una cadena en un sistema de cadena/piñón.
Tenga en cuenta que hay dos cadenas de diferentes tamaños en la regla, esto se debe a que hay dos ruedas dentadas de diferentes tamaños.
La cadena superior de la regla es para piñones 6P y la cadena inferior es para piñones de alta resistencia.
- Piñones 6P: la cadena mide 6,35 mm/0,25"
- Piñones de alta resistencia: la cadena mide 9,79 mm/0,385"
