Al comenzar a programar con VEXcode V5, los bloques de Entrada y Salida Digital no aparecerán en la Caja de Herramientas hasta que se hayan configurado.

Agregar un dispositivo de 3 cables de entrada o salida digital

Para configurar un dispositivo de entrada digital o salida digital:

Barra de herramientas VEXcode V5 con el icono de Dispositivos resaltado entre los iconos de Visor de código y Consola de impresión.

Seleccione el botón Dispositivos para abrir la ventana Dispositivos.

Menú Dispositivos VEXcode V5 con el botón Agregar un dispositivo.

Seleccione "Agregar un dispositivo".

Menú Dispositivos VEXcode V5 después de seleccionar el botón Agregar un dispositivo. La opción de 3 cables está resaltada.

Seleccione '3 CABLES'.

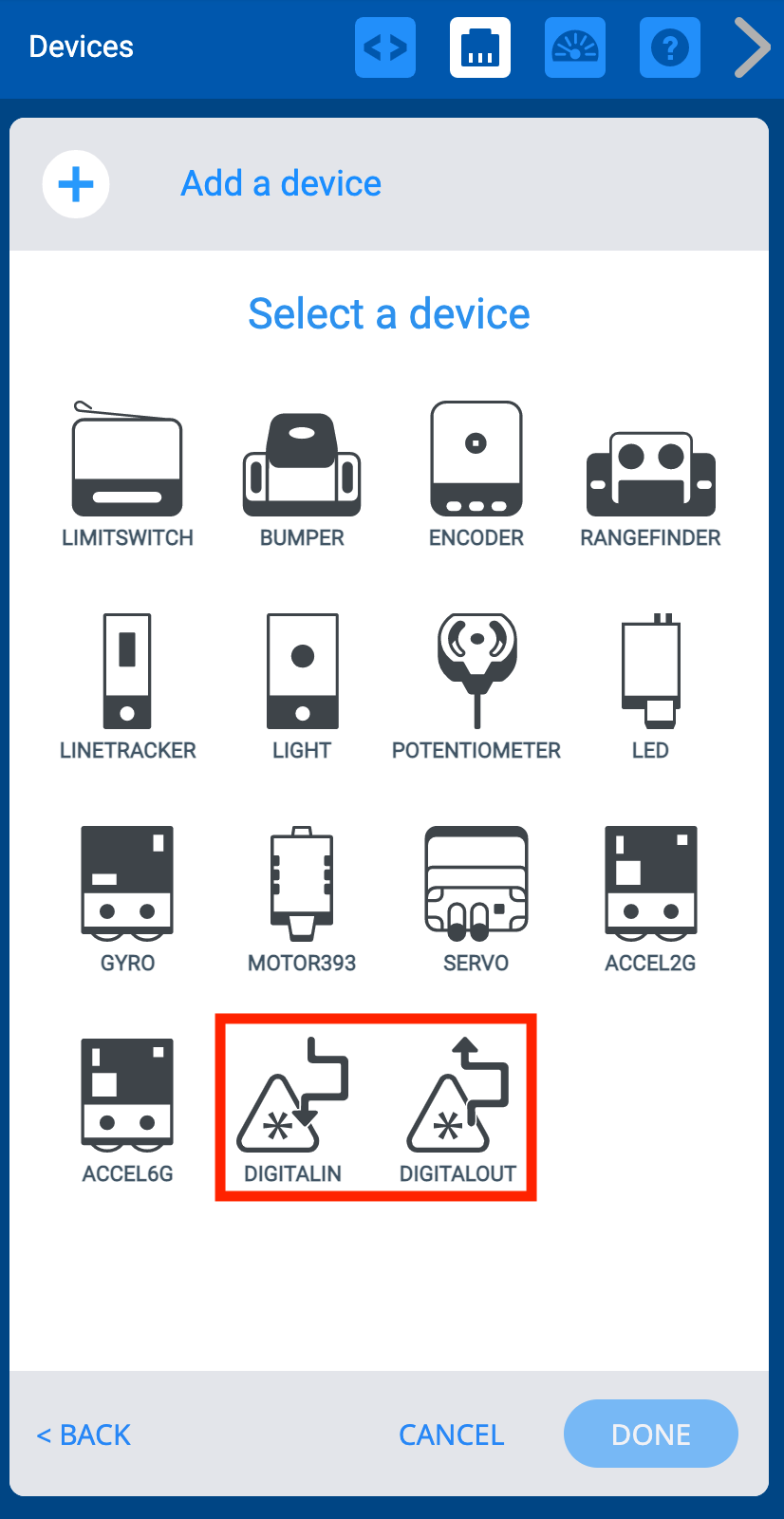

Menú Dispositivos VEXcode V5 después de haber seleccionado la opción de dispositivo de 3 cables. Se muestra un menú de dispositivos de 3 cables, y las opciones de entrada digital y salida digital están resaltadas.

Seleccione 'DIGITALIN' o 'DIGITALOUT'.

Menú Dispositivos VEXcode V5 después de configurar el puerto del nuevo dispositivo en A. Debajo, el botón Listo está resaltado.

Seleccione a qué puerto está conectado el dispositivo en el VEX V5 Brain. Los puertos que ya estén configurados para otros dispositivos no estarán disponibles. Una vez que se haya seleccionado el puerto, seleccione 'Listo' para enviar el dispositivo a la configuración o 'Cancelar' para regresar al menú Dispositivos.

Nota: Al seleccionar 'Cancelar' se desharán todos los cambios que haya realizado en el dispositivo y no formará parte de la configuración.

Cambiar el número de puerto de un dispositivo de 3 cables de entrada o salida digital

Menú de dispositivos VEXcode V5 con los dispositivos de entrada digital y salida digital agregados previamente.

Puede cambiar el número de puerto del dispositivo seleccionándolo en la ventana Dispositivos.

Menú de dispositivos VEXcode V5 después de cambiar el puerto del dispositivo a C. La opción de puerto C ahora aparece en color verde. A continuación, se muestra resaltado el botón "Listo".

Seleccione un puerto diferente en la pantalla de selección de puerto y el número de puerto se volverá verde. Luego seleccione 'Listo' para enviar el cambio.

El código VEXcode V5 Digital en bloque booleano se muestra con el menú desplegable de dispositivos abierto. El nuevo nombre del dispositivo Digital In se muestra en el menú desplegable y dice DigitalInC.

Si cambia el puerto de un dispositivo que ya se está utilizando en su proyecto, deberá actualizar el nombre del dispositivo en el bloque al nuevo nombre usando el menú desplegable.

Cambio de nombre de un dispositivo de 3 cables de entrada o salida digital

Ventana de dispositivos VEXcode V5 con las opciones de entrada digital mostradas. Arriba, el nombre del dispositivo está resaltado para indicar que se le puede cambiar el nombre.

Puede cambiar el nombre del dispositivo cambiando el nombre en el cuadro de texto en la parte superior de la pantalla de selección de puerto. Si selecciona un nombre no válido, el cuadro de texto se resaltará en rojo para indicarlo. Luego, seleccione 'Listo' para enviar los cambios del dispositivo a la configuración.

Nota: para obtener más información sobre las reglas de nombres para variables y dispositivos, consulte este artículo de la biblioteca VEX.

Si cambia el nombre de un dispositivo que ya se está utilizando en su proyecto, deberá actualizar el nombre del dispositivo en el bloque al nuevo nombre usando el menú desplegable.

Eliminación de un dispositivo de 3 cables de entrada o salida digital

Ventana de dispositivos VEXcode V5 con las opciones de entrada digital mostradas. A continuación, se muestra resaltado el botón Eliminar.

El dispositivo se puede eliminar seleccionando la opción "Eliminar" en la parte inferior de la pantalla de selección de puerto.

Nota: Si elimina un dispositivo que ya se está utilizando en su proyecto, su proyecto generará un error si intenta descargarlo hasta que también elimine los bloques que estaban usando el dispositivo eliminado.
