Almacenamiento del kit de celda de trabajo V5: contenedor 1: hardware de STEM Labs

Este artículo cubrirá las piezas del kit de celda de trabajo V5 que se organizarán en el contenedor de almacenamiento 1.

Hay dos componentes para organizar el contenedor de almacenamiento 1:

Vista desde arriba del contenedor de almacenamiento de 1 bandeja del kit V5 Workcell.

Bandeja

Vista desde arriba de la base del contenedor de almacenamiento 1 del kit de celda de trabajo V5.

Base

Este artículo organiza cada pieza en el contenedor 1 y proporciona la siguiente información en forma de tabla de izquierda a derecha:

  • Parte: Este es el nombre de la parte. Se proporcionan hipervínculos para piezas de repuesto disponibles para comprar individualmente en vexrobotics.com.
  • Foto: Esta es una imagen de la pieza. Utilice esto como referencia al desembalar su kit y construir la celda de trabajo V5.
  • Número de pieza: Si una pieza viene en un kit, bolsa o caja más grande, se proporciona el número de pieza del kit, bolsa o caja y el número de pieza individual. Estos números de pieza pueden ser útiles al desembalar su kit y al construir la celda de trabajo V5.
  • Cantidad: Esta es la cantidad de cada pieza proporcionada. Utilícelo para asegurarse de tener la cantidad correcta de piezas en cada ubicación del contenedor o bandeja al desembalar.
  • Notas sobre la bolsa: Esta columna proporciona información sobre cómo se recibirán la pieza o piezas de ese kit, bolsa o caja. Si las piezas vienen en un kit, bolsa o caja más grande, se proporciona una imagen de la etiqueta como referencia. Úselos como referencia al desembalar su kit.
  • Ubicación: Esta es una imagen del contenedor o bandeja con un resaltado sobre dónde se debe colocar la pieza en ese contenedor o bandeja. Esta información también puede ser útil al construir la celda de trabajo V5 si se necesita un recordatorio de dónde se encuentra una pieza.
    • Consejos útiles: Estos se proporcionan en la columna Ubicación. Estos consejos proporcionan contexto o información adicional sobre el embalaje, identificación de números de pieza o consejos para una organización adicional.

Contenedor de almacenamiento 1: Bandeja

Parte Foto Número de pieza Cantidad Notas de la bolsa Ubicación

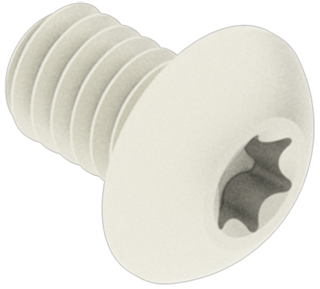

Tornillo de estrella #8-32 x 1/4" Tornillo de cabeza estrellada n.° 8-32 x 1/4 de pulgada. 276-4990-001 300 Viene en 3 bolsas de 100

La ubicación de esta pieza está resaltada en la esquina superior derecha de la bandeja.

Consejo útil:

Utilice la regla de piezas de metal VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos.

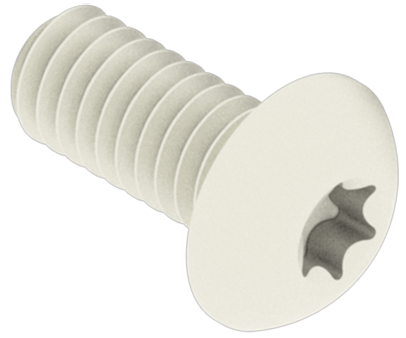

Tornillo de estrella #8-32 x 3/8" Tornillo de cabeza estrellada n.° 8-32 x 3/8 de pulgada. 276-4991-001 100 Viene en 1 bolsa de 100

La ubicación de esta pieza está resaltada en el lado derecho de la bandeja.

Consejo útil:

Utilice la regla de piezas de metal VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos.

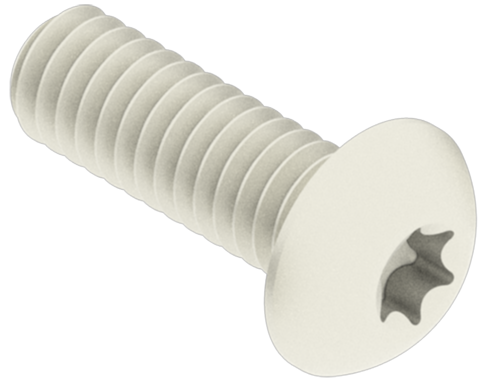

Tornillo de estrella #8-32 x 1/2" Tornillo de cabeza estrellada n.° 8-32 x 1/2 pulgada. 276-4992-001 300 Viene en 3 bolsas de 100

La ubicación de esta pieza está resaltada en la esquina inferior derecha de la bandeja.

Consejo útil:

Utilice la regla de piezas de metal VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos.

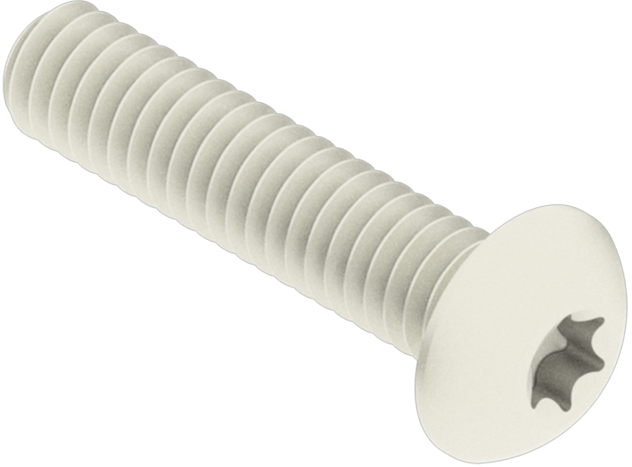

Tornillo de estrella #8-32 x 3/4" Tornillo de cabeza estrellada n.° 8-32 x 3/4 de pulgada. 276-4994-001 100 Viene en 1 bolsa de 100

La ubicación de esta pieza está resaltada en el lado derecho de la bandeja.

Consejo útil:

Utilice la regla de piezas de metal VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos.
Tornillo de estrella #8-32 x 1.000" Tornillo de cabeza estrellada n.° 8-32 x 1 pulgada. 276-4996-001 100 Viene en 1 bolsa de 100

La ubicación de esta pieza está resaltada en la esquina inferior izquierda de la bandeja.

Consejo útil:

Utilice la regla de piezas de metal VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos.
Tuerca Nylock #8-32 Tuerca Nylock n.° 8-32. 275-1027-001 400 Viene en 4 bolsas de 100 La ubicación de esta pieza está resaltada en la parte inferior de la bandeja.

Consejo útil: Cuando arroje piezas en la bandeja, guarde las bolsas zip. Estos se pueden utilizar más adelante para organizar las piezas que vienen en una bolsa variada.
Rodamiento plano Cojinete plano. En esta bolsa vienen 100 rodamientos planos:
276-6820-806

5 En esta bolsa vienen 5 rodamientos planos:
276-6009-808

Número de pieza individual:
276-1209-001		 105 Viene en 5 bolsas de 20.

Las últimas 5 piezas vienen en esta bolsa: Icono de una bolsa que contiene tres tipos de piezas, incluidos los rodamientos planos. 		La ubicación de esta pieza está resaltada en la parte inferior de la bandeja.

Consejo útil: Cuando arroje piezas en la bandeja, guarde las bolsas zip. Estos se pueden utilizar más adelante para organizar las piezas que vienen en una bolsa variada.
Separador de 1/2" Separador de 1/2 pulgada. Esta pieza viene en la bolsa de separación:
276-7472-802

Número de pieza individual:
275-1014-001

 40 Estas piezas vienen en la bolsa de separación.

Lista de piezas de una bolsa que contiene separadores de siete longitudes diferentes.

La ubicación de las piezas de separación se destaca justo en el centro de la bandeja.

Consejo útil: Utilice bolsas con cierre adicionales que sacó de la caja junto con cinta adhesiva y un marcador para separar los separadores por tamaño en bolsas individuales para facilitar el acceso mientras construye. Coloque el tamaño de los separadores y el número de pieza individual en el exterior de cada bolsa.



Utilice la regla de piezas de metal VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de separadores.
Separador de 3/4" Separador de 3/4 de pulgada. Esta pieza viene en la bolsa de separación:
276-7472-802

Número de pieza individual:
275-1015-001		 4
Separador de 1,00" Separador de 1 pulgada. Esta pieza viene en la bolsa de separación:
276-7472-802

Número de pieza individual:
275-1016-001		 52
Separador de 1,50" Separador de 1,5 pulgadas. Esta pieza viene en la bolsa de separación:
276-7472-802

Número de pieza individual:
275-1017-001		 2
Separador de 2,00" Separador de 2 pulgadas. Esta pieza viene en la bolsa de separación:
276-7472-802

Número de pieza individual:
275-1018-001		 34

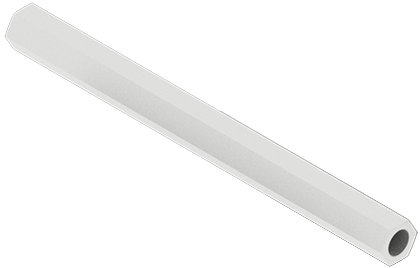

Separador de 3,00" Separador de 3 pulgadas. Esta pieza viene en la bolsa de separación:
276-7472-802

Número de pieza individual:
275-1020-001		 28
Separador de 6,00" Separador de 6 pulgadas. Esta pieza viene en la bolsa de separación:
276-7472-802

Número de pieza individual:
275-1023-001		 4

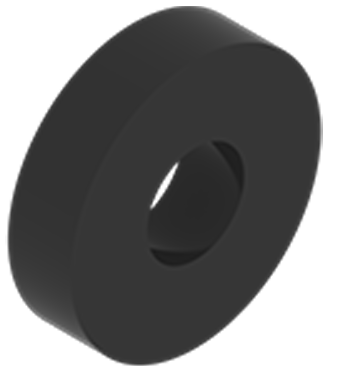

Espaciador de 0,125” Espaciador de 0,125 pulgadas. Esta pieza viene en un paquete variado:
276-6340

Número de pieza individual:
276-5912-001		 30 Viene en 3 paquetes variados.

Icono de un paquete variado de VEX que contiene espaciadores de nailon.

La ubicación de esta pieza está resaltada en el lado izquierdo de la bandeja.

Consejo útil: Utilice bolsas con cierre adicionales que sacó de la caja junto con cinta adhesiva y un marcador para separar los espaciadores por tamaño en bolsas individuales para facilitar el acceso mientras construye. Coloque el tamaño de los espaciadores y el número de pieza individual en el exterior de cada bolsa.



Utilice la regla de piezas de metal VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de espaciadores.

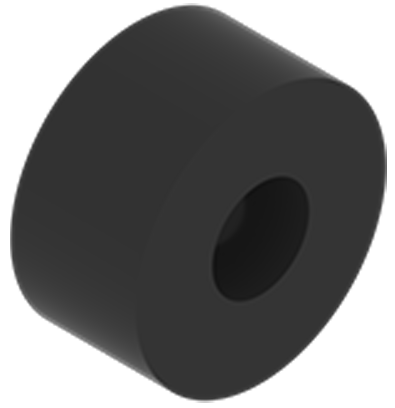

Espaciador de 0,25” Espaciador de 0,25 pulgadas. Esta pieza viene en un paquete variado:
276-6340

Número de pieza individual:
276-5913-001		 30

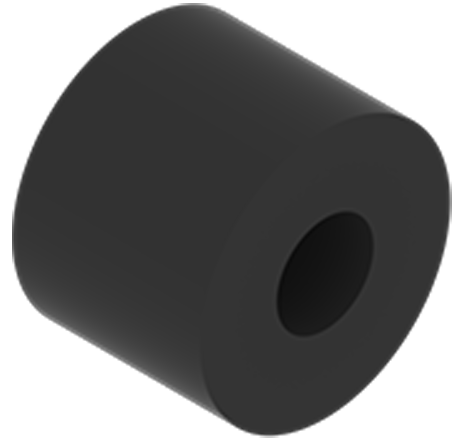

Espaciador de 0.375” Espaciador de 0,375 pulgadas. Esta pieza viene en un paquete variado:
276-6340

Número de pieza individual:
276-5914-001		 30
Espaciador de 0,50” Espaciador de 0,5 pulgadas. Esta pieza viene en un paquete variado:
276-6340

Número de pieza individual:
276-5915-001		 30
Conector 1x1 Conector de 1x1 pines. Esta pieza viene en un paquete:
276-7472-801

Número de pieza individual:
228-3616-060		 4 Viene en 1 paquete

La lista de componentes de una bolsa que contiene seis tipos diferentes de piezas incluye las cinco que se enumeran aquí. La lista completa incluye pasador conector 1x1, viga de ángulo recto 2x3, doble ancho 2x, conector de esquina 2x2, corredera lineal, viga de bloqueo central 1x3 y manivela de engranaje de garra. 		La ubicación de esta pieza está resaltada en el lado izquierdo de la bandeja.
Haz de ángulo recto 2x3 Viga de ángulo recto de 2x3. Esta pieza viene en un paquete:
276-7472-801

Número de pieza individual:
228-3616-145		 2
Conector de esquina doble, 2x ancho, 2x2 Conector de esquina doble de 2x2 de ancho. Esta pieza viene en un paquete:
276-7472-801

Número de pieza individual:
228-3201-220		 1
Diapositiva lineal Diapositiva lineal. Esta pieza viene en un paquete:
276-7472-801

Número de pieza individual:
228-3616-217		 1
Viga de bloqueo central 1x3 Viga de bloqueo central de 1x3. Esta pieza viene en un paquete:
276-7472-801

Número de pieza individual:
228-3201-1141		 2
Collar del eje de transmisión en estrella Collarín del eje de transmisión en estrella. Esta pieza viene en bolsa:
276-6650-806

Número de pieza individual:
276-6103-000		 96 Viene en 1 bolsa de 96 La ubicación de esta pieza está resaltada en la esquina superior izquierda de la bandeja.

Consejo útil: Cuando arroje piezas en la bandeja, guarde las bolsas zip. Estos se pueden utilizar más adelante para organizar las piezas que vienen en una bolsa variada.
Eje de transmisión de 1” o 2x Eje de transmisión de 1 pulgada o 2x. Esta pieza viene en un paquete variado:
228-6871-800

Número de pieza individual:
288-2500-117		 20 Viene en 5 paquetes variados.

Etiqueta en un paquete variado de piezas llamado Kit de complementos para la base: Ejes.

La ubicación de esta pieza está resaltada en la esquina superior izquierda de la bandeja.

Consejo útil: Utilice bolsas con cierre adicionales que sacó de la caja junto con cinta adhesiva y un marcador para separar los espaciadores por tamaño en bolsas individuales para facilitar el acceso mientras construye. Coloque el tamaño de los espaciadores y el número de pieza individual en el exterior de cada bolsa.



Utilice la regla de piezas de metal VEX V5 de rulers.vex.com para distinguir e identificar fácilmente los diferentes tamaños de ejes.

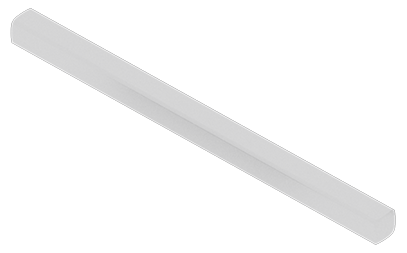

Eje de transmisión de 2” o Eje de transmisión de 2 pulgadas o 4x. Esta pieza viene en un paquete variado:
228-6871-800

Número de pieza individual:
288-2500-120		 30

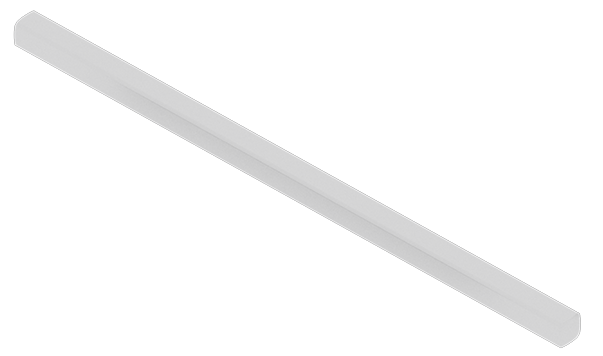

Eje de transmisión de 3” o Eje de transmisión de 3 pulgadas o 6x. Esta pieza viene en un paquete variado:
228-6871-800

Número de pieza individual:
288-2500-122		 20
Eje de transmisión de 4” u Eje de transmisión de 4 pulgadas u 8x. Esta pieza viene en un paquete variado:
228-6871-800

Número de pieza individual:
288-2500-124		 10
Manivela de engranaje de garra Manivela con engranaje de garra. Esta pieza viene en un paquete:
276-7472-801

Número de pieza individual:
276-6010-003		 3 Viene en 1 paquete variado.

Lista de piezas de una bolsa que contiene seis tipos diferentes de piezas, incluyendo la manivela del engranaje de garra. 		La ubicación de esta pieza está resaltada en la esquina superior derecha de la bandeja.
Piñón de alta resistencia 6T

Nota: Esta pieza actualmente está en transición de verde a rojo.		 Piñón de 6 dientes de alta resistencia. Se muestran tanto la versión verde antigua como la nueva versión roja. Esta pieza viene en un paquete:
276-3876

Número de pieza individual:
276-2252-003		 8 Viene en 1 paquete

Etiqueta para el paquete de 8 piñones de 6 dientes de alta resistencia. 		La ubicación de esta pieza está resaltada en la esquina superior derecha de la bandeja.
Inserto de metal para engranajes. Inserto de metal para engranajes. Esta pieza viene en tres paquetes
276-3880
276-3881
276-3876

Número de pieza individual:
276-2250-005		 84 Viene en 4 paquetes de piñones de 30 dientes de alta resistencia.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Viene en 1 paquete de piñones de 6 dientes de alta resistencia.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

También vendrán en dos paquetes del kit de inserción de eje de alta resistencia.

Etiqueta para el kit de inserción de eje de alta resistencia. 		La ubicación de esta pieza está resaltada en la esquina superior derecha de la bandeja.
Inserto de engranaje de alta resistencia Inserto de engranaje de alta resistencia. Esta pieza viene en tres paquetes:
276-3880
276-3881
276-3876

Número de pieza individual: 276-2250-006		 84
Inserto HS de engranaje 12T Inserto HS de engranaje de 12 dientes. Esta pieza viene en un paquete variado:
276-6009-808

Número de pieza individual:
276-2250-007		 1 Viene en 1 bolsa de piezas adicionales

Etiqueta para una bolsa que contiene tres tipos de piezas: inserto HS para engranaje de 12 dientes, engranaje de 12 dientes con orificio de 1/4 de pulgada y cojinete plano. 		La ubicación de esta pieza está resaltada en la esquina superior derecha de la bandeja.
Engranaje de alta resistencia 12T con orificio de ¼" Engranaje de alta resistencia de 12 dientes con orificio de 1/4 de pulgada. Esta pieza viene en un paquete variado:
276-6009-808

Número de pieza individual:
276-2250-008		 1
Engranaje metálico de 12T Engranaje metálico de 12 dientes. 6010-011 12 Viene en 1 bolsa de 12 (etiquetada 276-7368) La ubicación de esta pieza está resaltada en la esquina superior derecha de la bandeja.

Una vez que todas las piezas del kit de celda de trabajo se hayan colocado en la bandeja del contenedor de almacenamiento 1, la bandeja se verá como esta imagen (seleccione la imagen para agrandarla).

Diagrama superior de la bandeja del contenedor de almacenamiento 1, con cada sección resaltada y sus componentes enumerados. La bandeja tiene un total de 13 secciones.

Contenedor de almacenamiento 1: Base

Parte Foto Número de pieza Cantidad Notas de la bolsa Ubicación
Placa Base 15x30 Placa base de 15x30. 276-1341 3 Vienen en tres cajas de dos placas base.

Tendrás que abrir una de estas cajas mientras organizas tu contenedor de almacenamiento para crear dos juegos de tres.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Alimentador de discos - Inferior Alimentador de discos - Inferior. Esta pieza viene en este paquete:
276-7720

Número de pieza individual:
276-7720-001		 1 Viene en 1 bolsa

Etiqueta para una bolsa que contiene las dos piezas del alimentador de discos. 		Esta pieza se encuentra en la base del contenedor de almacenamiento.
Alimentador de discos: superior Alimentador de discos - Superior. Esta pieza viene en este paquete:
276-7720

Número de pieza individual:
276-7720-002		 1
Barra de brazo Barra de brazo. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-500		 2 Viene en 1 bolsa

Etiqueta para una bolsa que contiene las piezas del kit del brazo robótico. 		Esta pieza se encuentra en la base del contenedor de almacenamiento.
Barra de brazo 2 Barra de brazo 2. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-501		 1
Placa de transferencia del brazo Placa de transferencia de brazo. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-600		 1
Articulación del brazo 3 Articulación del brazo 3. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-006		 1
Plantilla de masterización de brazos Plantilla de entrenamiento de brazos. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-011		 1
Articulación del brazo 1 - Izquierda Articulación del brazo 1 - Izquierda. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-100		 1
Articulación del brazo 1 - Derecha Articulación del brazo 1 - Derecha. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-200		 1
Articulación del brazo 2 Articulación del brazo 2. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-300		 1
Articulación del brazo 4 Articulación del brazo 4. Esta pieza viene en este paquete:
276-7151

Número de pieza individual:
276-7151-400		 1
Kit de rodamientos para tocadiscos Cojinete grande para plato giratorio. Esta pieza viene en este paquete:
276-5652

Número de pieza individual:
276-5652-000		 1 Viene en 1 bolsa

Etiqueta para una bolsa que contiene las piezas del kit de cojinetes para tocadiscos. 		Esta pieza se encuentra en la base del contenedor de almacenamiento.
Kit de rodamientos para tocadiscos Rodamiento pequeño para plato giratorio. Esta pieza viene en este paquete:
276-5652

Número de pieza individual:
276-5652-004		 1
Kit de rodamientos para tocadiscos Soporte de montaje para tocadiscos. Esta pieza viene en este paquete:
276-5652

Número de pieza individual: 276-5652-007		 1
Superficie de borrado en seco Superficie para escribir y borrar. 276-7157-006 1 Esta superficie de borrado en seco puede mezclarse fácilmente con las paredes de la caja porque es transparente.

Asegúrate de estar atento a los lados de la caja o en la parte inferior.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Montaje del cerebro del robot Ensamblaje del soporte del cerebro del robot. 276-7152-002 1 Viene en 1 bolsa de 1 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Soporte del transportador de entrada y salida Soporte para transportador de entrada/salida. 276-7153-001 8 Viene en 1 bolsa de 8 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Escudete de pareja en ángulo Refuerzo de acoplamiento angular. 276-2578-001 8 Viene en 1 bolsa de 8 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Cadena transportadora de alta resistencia Cadena transportadora de alta resistencia. 276-7141 6 cadenas Viene en varias bolsas de 6 cadenas.

Solo se necesita una bolsa para el contenedor 1.

Las otras bolsas se colocarán en el contenedor 3.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Barra de acero 1x25 Barra de acero de 1x25. 275-1141-001 8 Viene en 1 bolsa de 8 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Piñón de alta resistencia de 30T

Nota: Esta pieza se encuentra actualmente en transición de verde a rojo.		 Piñón de 30 dientes de alta resistencia. Se muestran tanto la versión verde antigua como la nueva versión roja. Esta pieza viene en un paquete:
276-3880

Número de pieza individual:
276-2252-007		 4 Viene en paquetes de piñones de 30 dientes de alta resistencia.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Solo se necesita uno de estos paquetes para el contenedor 1.

Los otros paquetes irán en el contenedor 3.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Kit de eslabones de fijación de cadena de alta resistencia Kit de eslabones de fijación de cadena de alta resistencia. 276-7578 6 enlaces Viene en varias bolsas de 6 eslabones.

Solo se necesita una bolsa para el contenedor 1.

Las otras bolsas se colocarán en el contenedor 3.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.


Una vez que todas las piezas del kit de celda de trabajo se hayan colocado en la base del contenedor de almacenamiento 1, la base se verá como esta imagen.

Vista superior de la base del contenedor de almacenamiento 1 para ilustrar cómo deben empaquetarse las piezas.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
