Este artículo cubrirá las piezas del kit de celda de trabajo V5 que se organizarán en el compartimento de almacenamiento 1.
Hay dos componentes para organizar la Bandeja de almacenamiento 1:
Bandeja
Base
Este artículo organiza cada pieza en el contenedor 1 y proporciona la siguiente información en forma de tabla de izquierda a derecha:
- Parte: Este es el nombre de la parte. Se proporcionan hipervínculos para las piezas de repuesto disponibles para comprar individualmente en vexrobotics.com.
- Foto: Esta es una imagen de la pieza. Use esto como referencia mientras desempaqueta su kit y construye la celda de trabajo V5.
- Número de pieza: Si una pieza viene en un kit, bolsa o caja más grande, el número de pieza del kit, bolsa o caja y se proporciona el número de pieza individual. Estos números de pieza pueden ser útiles al desempacar su kit y al construir la celda de trabajo V5.
- Cantidad: Esta es la cantidad de cada parte proporcionada. Use esto para asegurarse de tener la cantidad correcta de piezas en cada ubicación en el contenedor o bandeja mientras desempaqueta.
- Notas de la bolsa: Esta columna proporciona información sobre cómo se recibirán las piezas de ese kit, bolsa o caja . Si las piezas vienen en un kit, bolsa o caja más grande, se proporciona una imagen de la etiqueta como referencia. Úselos como referencia al desempacar su kit.
-
Ubicación: Esta es una imagen de la papelera o bandeja con un resaltado sobre dónde debe colocarse la pieza en esa papelera o bandeja. Esta información también puede ser útil al construir la celda de trabajo V5 si se necesita un recordatorio de dónde se encuentra una pieza.
- Consejos útiles: Estos se proporcionan en la columna Ubicación. Estas sugerencias brindan contexto o información adicional sobre el empaque, identificación de números de pieza o sugerencias para una organización adicional.

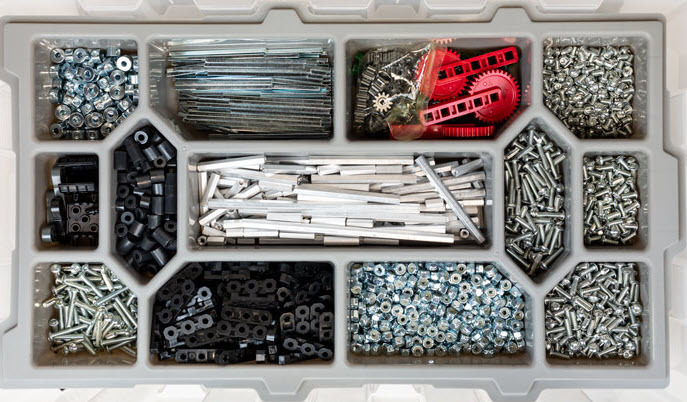

Bandeja de almacenamiento 1: bandeja
| Parte | Foto | Número de pieza | Cantidad | Notas de la bolsa | Localización |
| Tornillo de estrella n.o 8-32 x 1/4 " |  |
276-4990-001 | 300 | Viene en 3 bolsas de 100 |
Consejo útil: Utilice la regla de piezas metálicas VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos. |
| Tornillo de accionamiento en estrella n.o 8-32 x 3/8 " |  |
276-4991-001 | 100 | Viene en 1 bolsa de 100 |
Consejo útil: Utilice la regla de piezas metálicas VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos. |
| Tornillo de accionamiento en estrella n.o 8-32 x 1/2 " |  |
276-4992-001 | 300 | Viene en 3 bolsas de 100 |
Consejo útil: Utilice la regla de piezas metálicas VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos. |
| Tornillo de accionamiento en estrella n.o 8-32 x 3/4 " |  |
276-4994-001 | 100 | Viene en 1 bolsa de 100 |
Consejo útil: Utilice la regla de piezas metálicas VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos. |

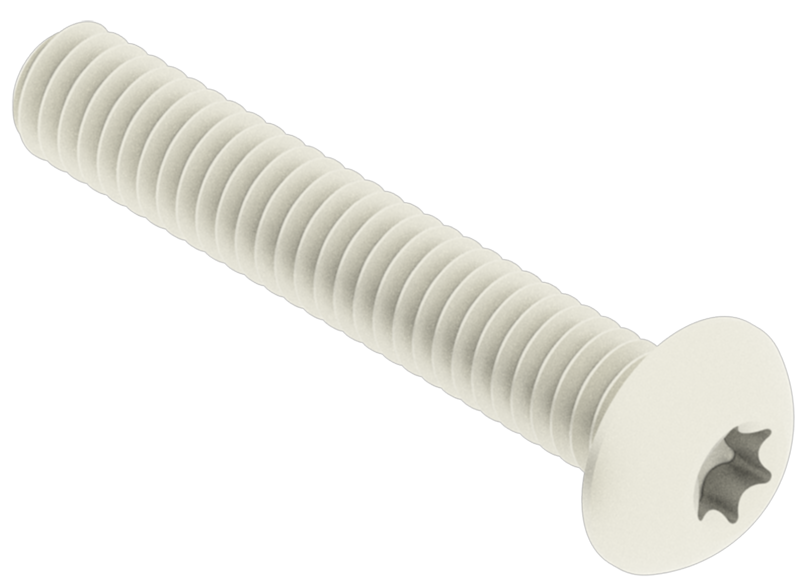

| Tornillo de accionamiento en estrella # 8-32 x 1,000 " | 276-4996-001 | 100 | Viene en 1 bolsa de 100 |
Consejo útil: Utilice la regla de piezas metálicas VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de tornillos. |
|

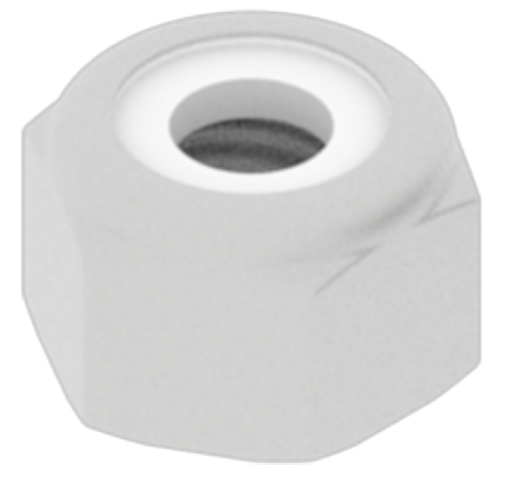

| Tuerca Nylock # 8-32 | 275-1027-001 | 400 | Viene en 4 bolsas de 100 |
Sugerencia útil: Cuando coloque piezas en la bandeja, guarde las bolsas con cierre. Estos se pueden usar más tarde para organizar las piezas que vienen en una variedad de bolsas. |
|

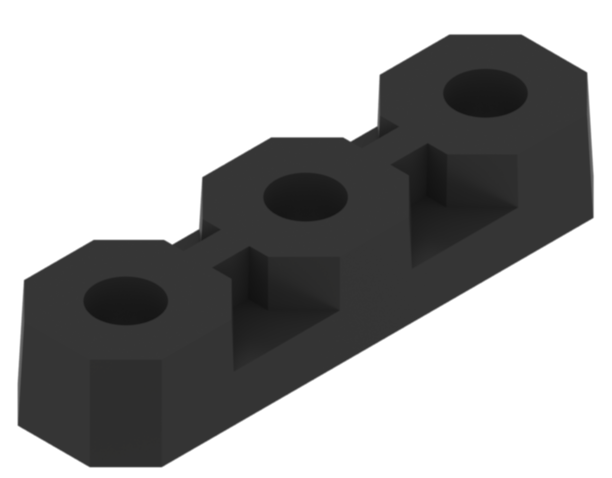

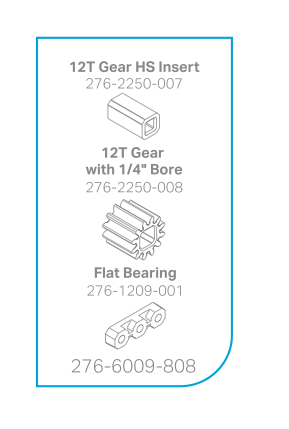

| Cojinete plano | En esta bolsa vienen 100 rodamientos planos: 276-6820-806 5 rodamientos planos vienen en esta bolsa: 276-6009-808 Número de pieza individual: 276-1209-001 |
105 | Viene en 5 bolsas de 20. Las 5 piezas finales vienen en esta bolsa: |
Sugerencia útil: Cuando coloque piezas en la bandeja, guarde las bolsas con cierre. Estos se pueden usar más tarde para organizar las piezas que vienen en una variedad de bolsas. |
|

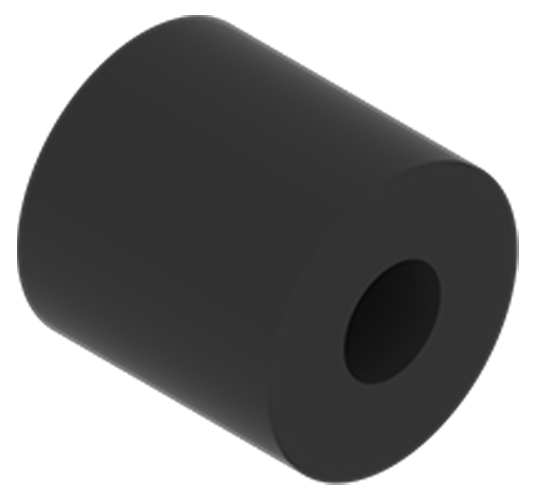

| Separador de 1/2 " |  |
Esta pieza viene en la bolsa de separación: 276-7472-802 Número de pieza individual: 275-1014-001 |
40 | Estas piezas vienen en la bolsa de separación. |
Utilice la regla de piezas metálicas VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de separadores. |
| Separador de 3/4 " |  |
Esta pieza viene en la bolsa de separación: 276-7472-802 Número de pieza individual: 275-1015-001 |
4 | ||
| Separador de 1,00 " |  |
Esta pieza viene en la bolsa de separación: 276-7472-802 Número de pieza individual: 275-1016-001 |
52 | ||
| Separador de 1,50 " |  |
Esta pieza viene en la bolsa de separación: 276-7472-802 Número de pieza individual: 275-1017-001 |
2 | ||
| Separador de 2,00 " |  |
Esta pieza viene en la bolsa de separación: 276-7472-802 Número de pieza individual: 275-1018-001 |
34 | ||
| Separador de 3,00 " |  |
Esta pieza viene en la bolsa de separación: 276-7472-802 Número de pieza individual: 275-1020-001 |
28 | ||
| Separador de 6,00 " | Esta pieza viene en la bolsa de separación: 276-7472-802 Número de pieza individual: 275-1023-001 |
4 | |||
| Espaciador de 0.125 " |  |
Esta parte viene en un paquete de variedad: 276-6340 Número de pieza individual: 276-5912-001 |
30 | Viene en paquetes de 3 variedades |
Utilice la regla de piezas metálicas VEX V5 de rulers.vex.compara distinguir e identificar fácilmente los diferentes tamaños de espaciador. |
| Espaciador de 0.25 ” |  |
Esta parte viene en un paquete de variedad: 276-6340 Número de pieza individual: 276-5913-001 |
30 | ||
| Espaciador de 0.375 ” |  |
Esta parte viene en un paquete de variedad: 276-6340 Número de pieza individual: 276-5914-001 |
30 | ||
| Espaciador de 0.50 ” | Esta parte viene en un paquete de variedad: 276-6340 Número de pieza individual: 276-5915-001 |
30 | |||

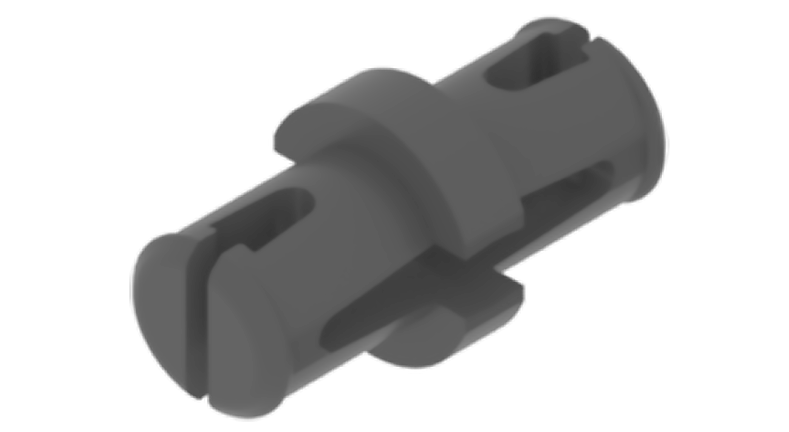

| Pin conector 1x1 | Esta pieza viene en un paquete: 276-7472-801 Número de pieza individual: 228-3616-060 |
4 | Viene en 1 paquete |
||

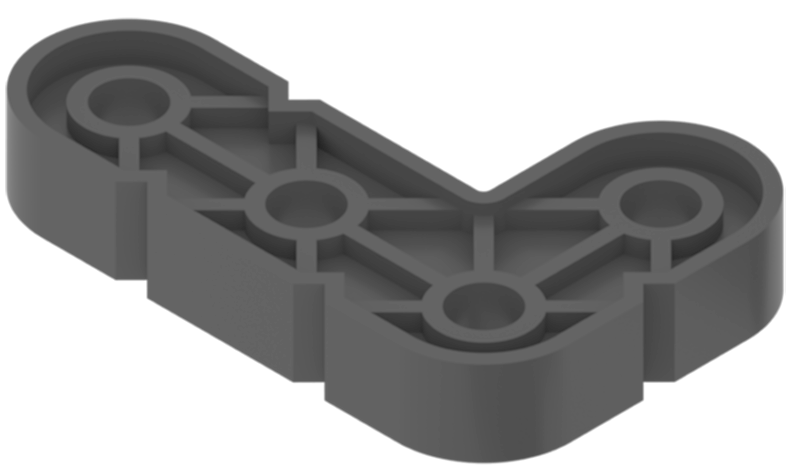

| Haz de ángulo recto 2x3 | Esta pieza viene en un paquete: 276-7472-801 Número de pieza individual: 228-3616-145 |
2 | |||
| Conector de esquina doble 2x de ancho, 2x2 | Esta pieza viene en un paquete: 276-7472-801 Número de pieza individual: 228-3201-220 |
1 | |||

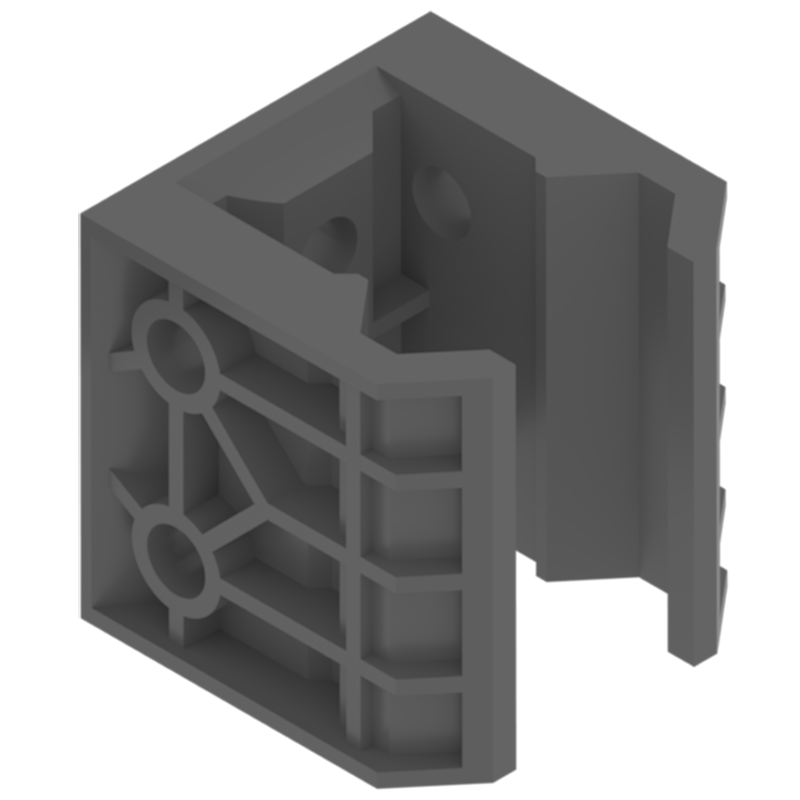

| Diapositiva lineal | Esta pieza viene en un paquete: 276-7472-801 Número de pieza individual: 228-3616-217 |
1 | |||
| Viga de bloqueo central 1x3 | Esta pieza viene en un paquete: 276-7472-801 Número de pieza individual: 228-3201-1141 |
2 | |||

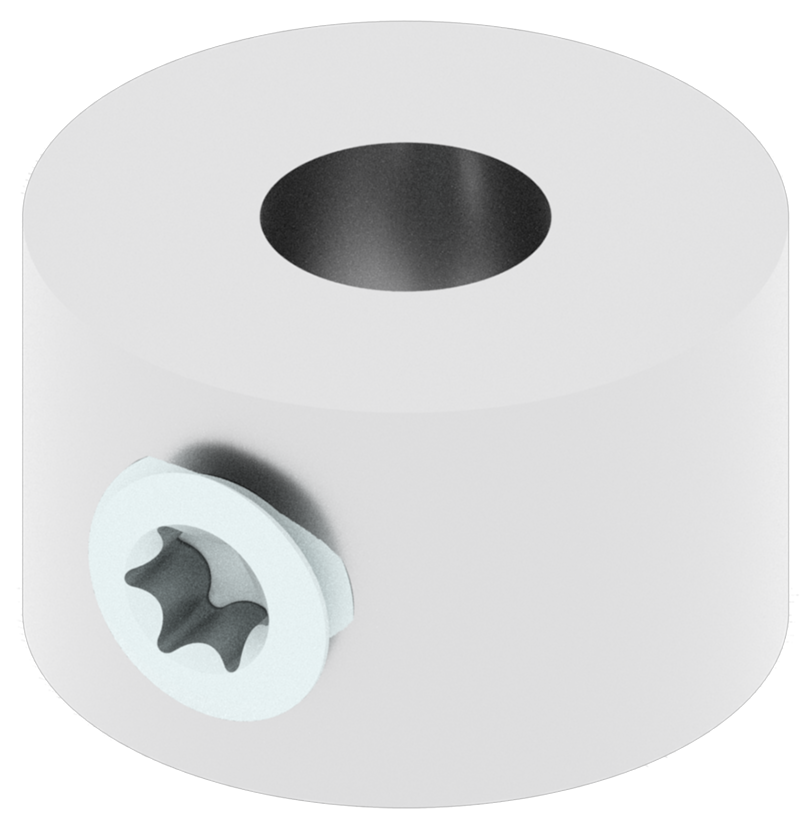

| Collar de eje de transmisión en estrella | Esta parte viene en una bolsa: 276-6650-806 Número de pieza individual: 276-6103-000 |
96 | Viene en 1 bolsa de 96 |
Sugerencia útil: Cuando coloque piezas en la bandeja, guarde las bolsas con cierre. Estos se pueden usar más tarde para organizar las piezas que vienen en una variedad de bolsas. |
|
| 1 ”o 2x Eje de transmisión |  |
Esta pieza viene en un paquete variado: 228-6871-800 Número de pieza individual: 288-2500-117 |
20 | Viene en 5 paquetes variados. |
Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com para distinguir e identificar fácilmente los diferentes tamaños de eje. |
| 2 ”o 4x eje de transmisión |  |
Esta pieza viene en un paquete variado: 228-6871-800 Número de pieza individual: 288-2500-120 |
30 | ||
| 3 ”o 6x eje de transmisión |  |
Esta pieza viene en un paquete variado: 228-6871-800 Número de pieza individual: 288-2500-122 |
20 | ||
| 4 ”u 8x eje de transmisión | Esta pieza viene en un paquete variado: 228-6871-800 Número de pieza individual: 288-2500-124 |
10 | |||

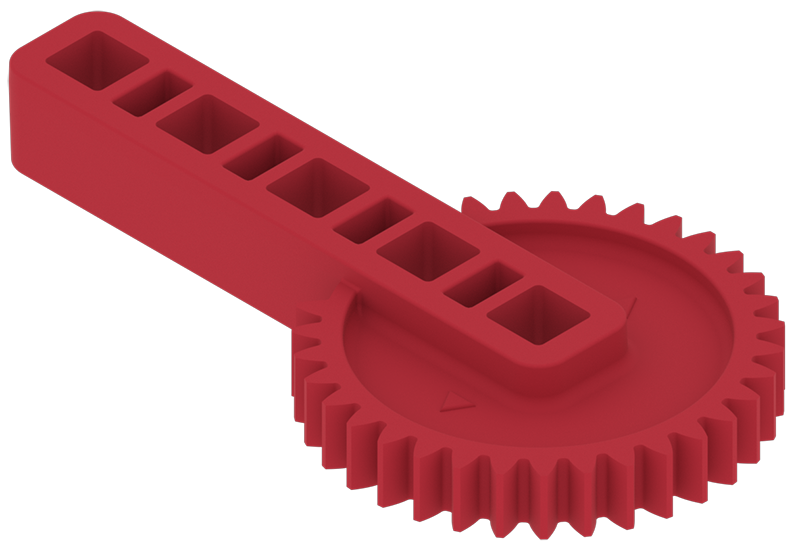

| Manivela de engranaje de garra | Esta pieza viene en un paquete: 276-7472-801 Número de pieza individual: 276-6010-003 |
3 | Viene en 1 paquete de variedad |
||

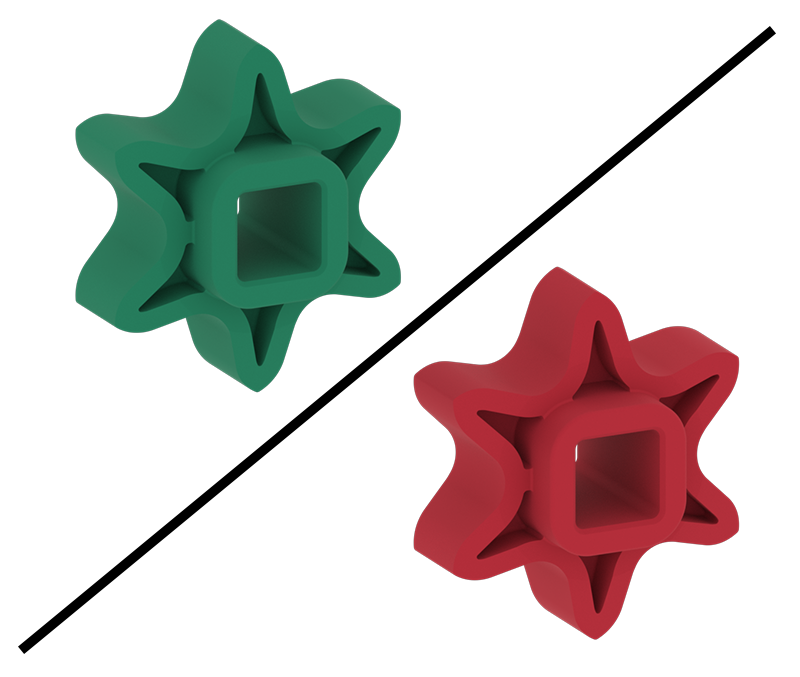

| Piñón de alta resistencia 6T Nota: Esta parte está actualmente en transición de verde a rojo. |
Esta parte viene en un paquete: 276-3876 individual número de pieza: 276-2252-003 |
8 | Viene en 1 paquete |
||

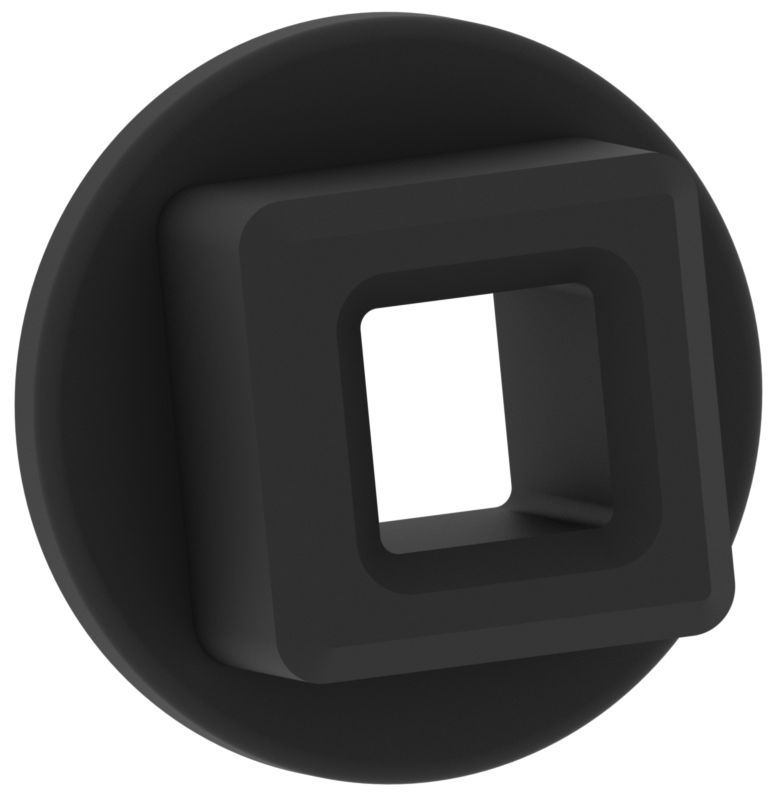

| Inserto de metal de engranajes | Esta pieza viene en tres paquetes 276-3880 276-3881 276-3876 Número de pieza individual: 276-2250 -005 |
84 | Viene en 4 de los paquetes de ruedas dentadas de 30 dientes de alta resistencia. Viene en 1 paquete de piñón de 6 dientes de alta resistencia. También vendrán en dos paquetes del kit de inserción de eje de alta resistencia. |
||
| Inserto de engranaje de alta resistencia | Esta pieza viene en tres paquetes: 276-3880 276-3881 276-3876 Número de pieza individual: 276-2250-006 |
84 | |||

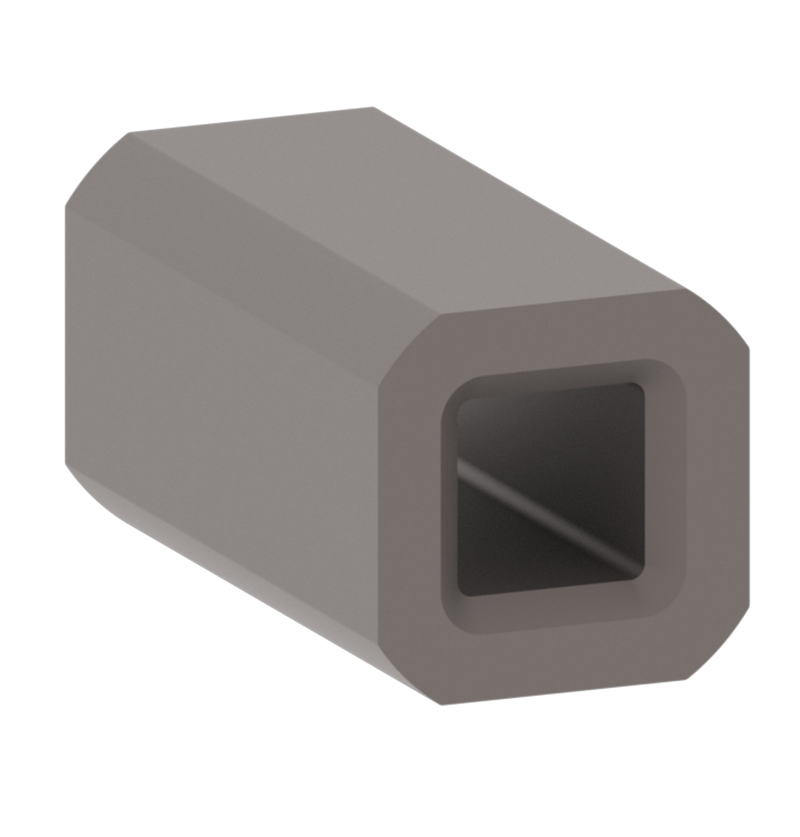

| Inserto HS para engranajes 12T | Esta pieza viene en un paquete variado: 276-6009-808 Número de pieza individual: 276-2250-007 |
1 | Viene en 1 bolsa de piezas adicionales |
||

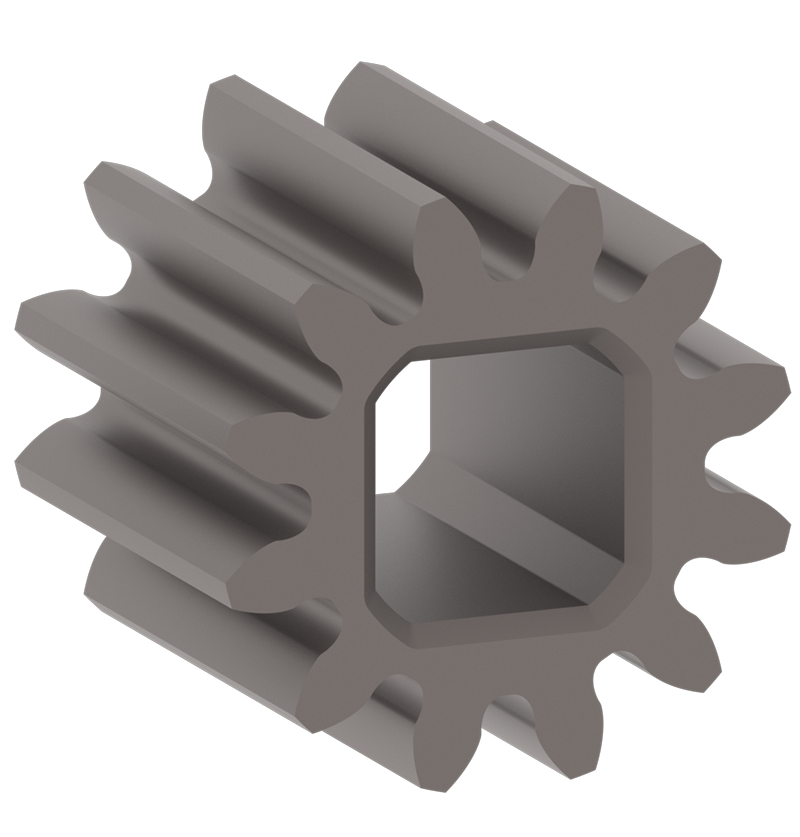

| Engranaje de alta resistencia 12T con diámetro interior de ¼ ” | Esta pieza viene en un paquete variado: 276-6009-808 Número de pieza individual: 276-2250-008 |
1 | |||

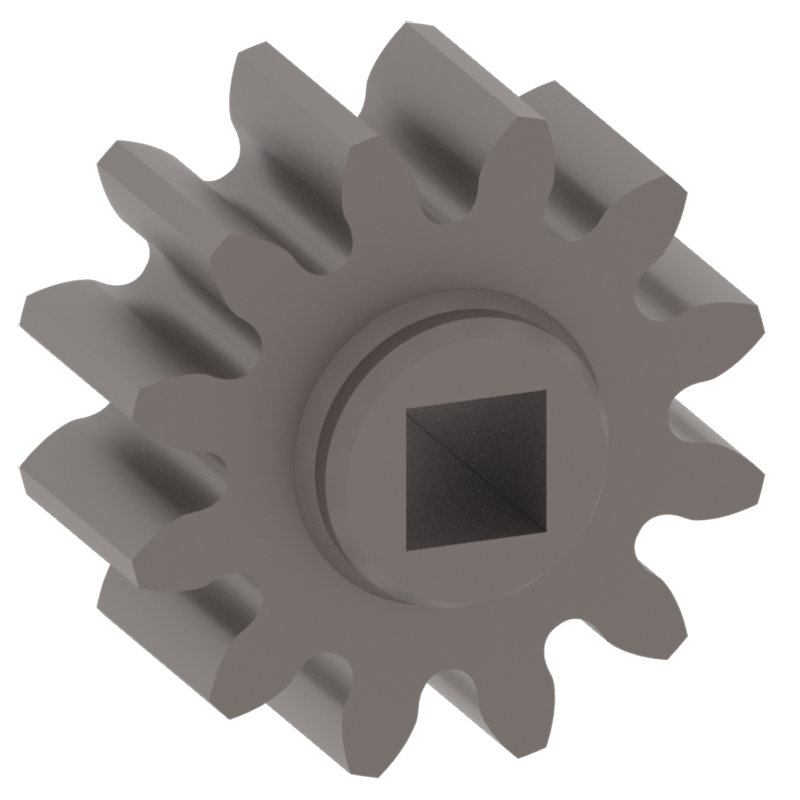

| Engranaje de metal 12T | 6010-011 | 12 | Viene en 1 bolsa de 12 (etiquetada 276-7368) |
Una vez que todas las piezas del kit de celda de trabajo se hayan colocado en la bandeja del contenedor de almacenamiento 1, la bandeja se verá como esta imagen (seleccione la imagen para agrandarla).

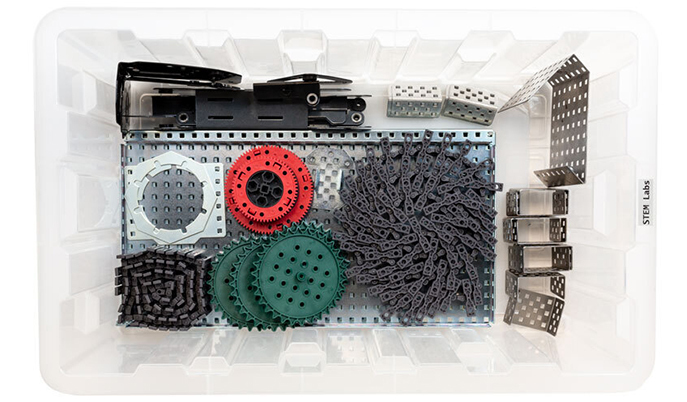

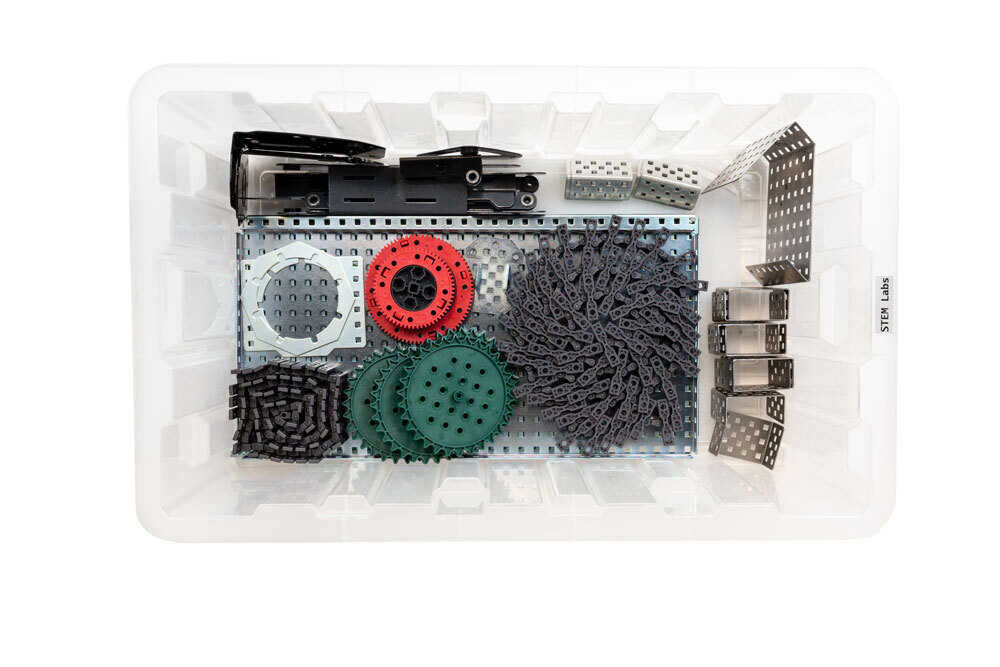

Contenedor de almacenamiento 1: Base
| Parte | Foto | Número de pieza | Cantidad | Notas de la bolsa | Localización |
| Placa base 15x30 | 276-1341 | 3 | Vienen en tres cajas de dos placas base. Deberá abrir una de estas cajas mientras organiza su contenedor de almacenamiento para crear dos conjuntos de tres. |
||

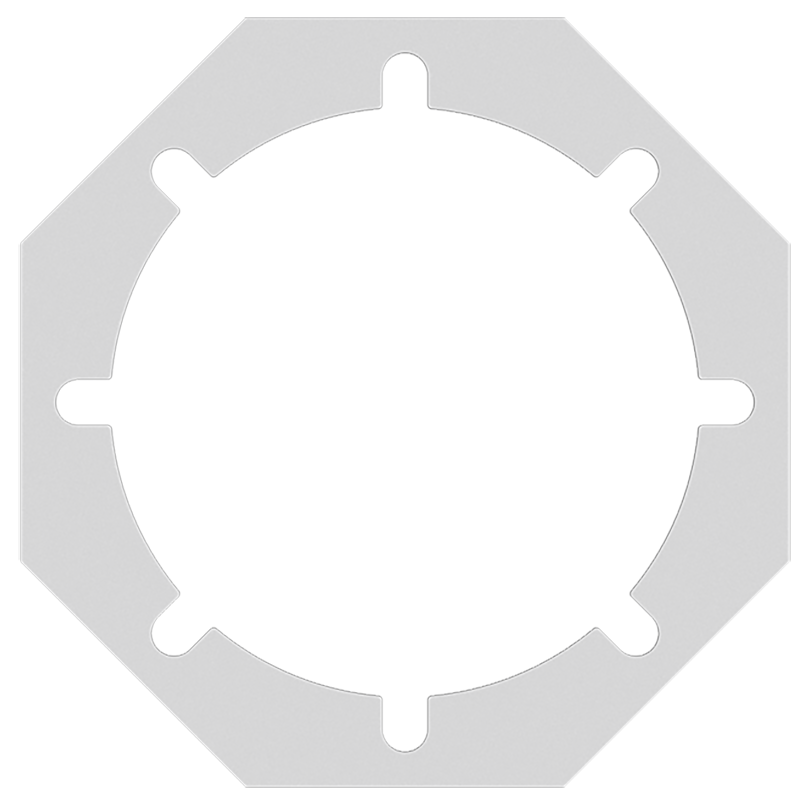

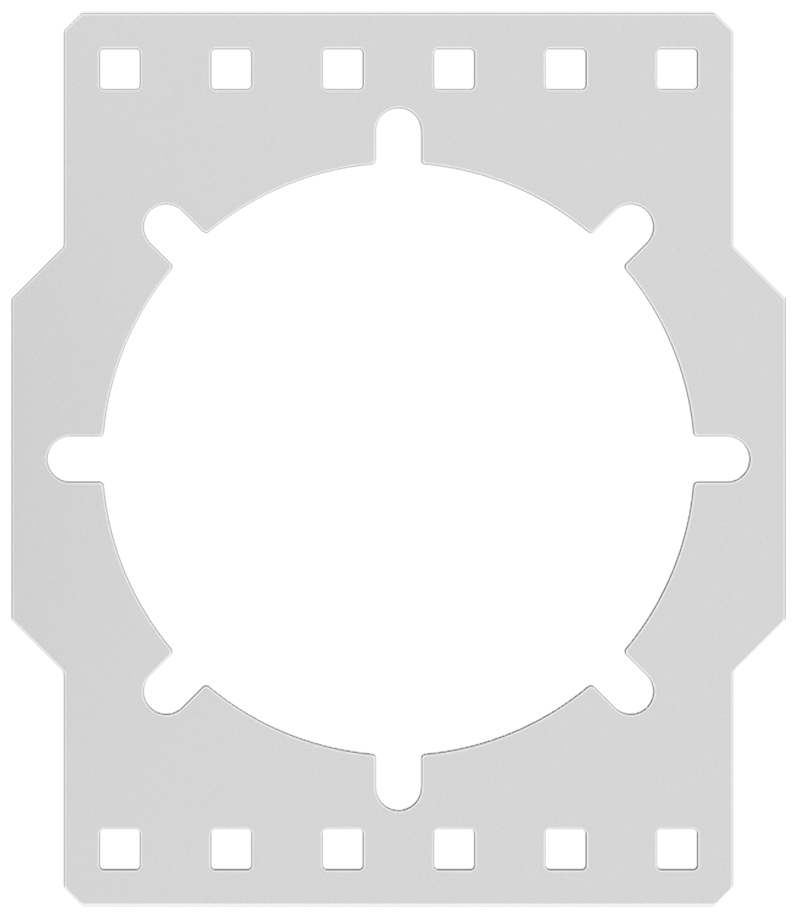

| Alimentador de disco: parte inferior | Esta parte viene en este paquete: 276-7720 individual número de pieza: 276-7720-001 |
1 | Viene en 1 bolsa |
||
| Alimentador de disco - Superior | Esta parte viene en este paquete: 276-7720 individual número de pieza: 276-7720-002 |
1 | |||

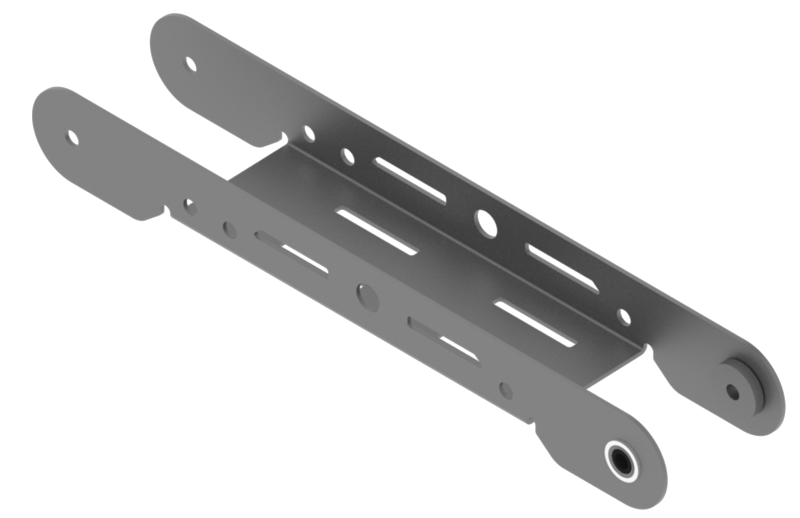

| Barra de brazo | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-500 |
2 | Viene en 1 bolsa |
||

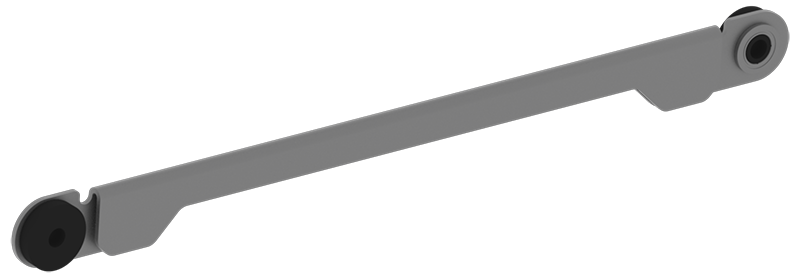

| Barra de brazo 2 | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-501 |
1 | |||

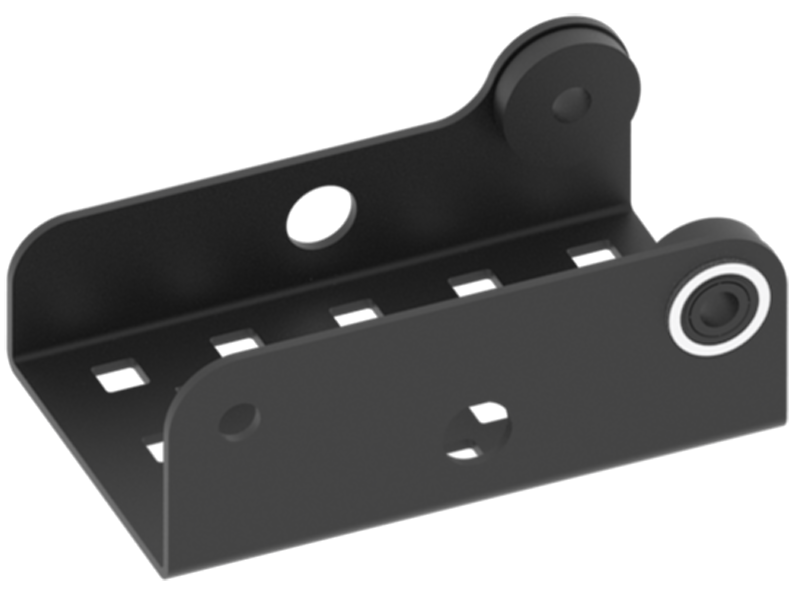

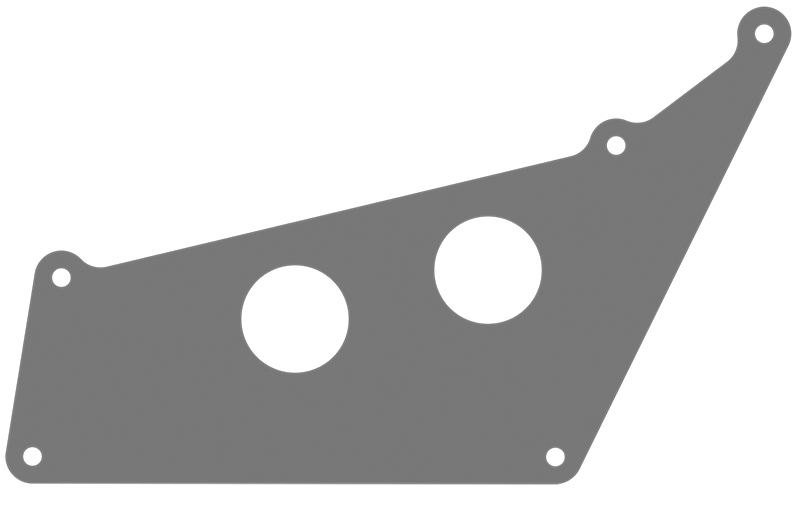

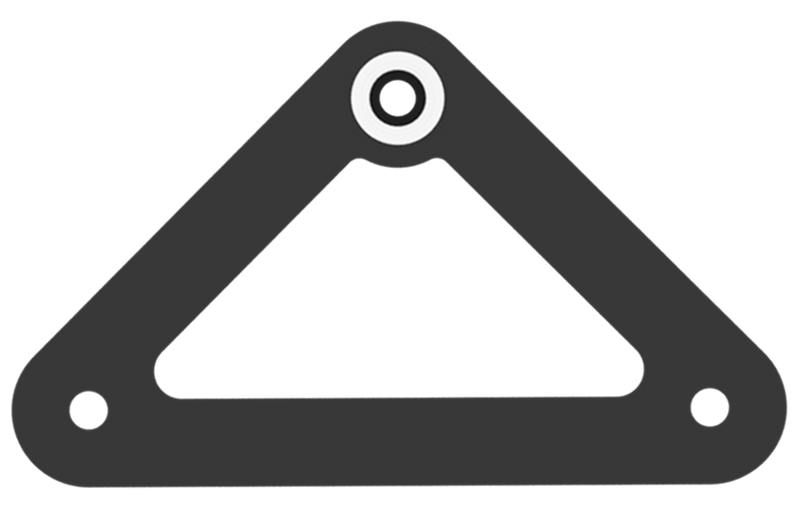

| Placa de transferencia de brazo | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-600 |
1 | |||
| Articulación del brazo 3 | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-006 |
1 | |||
| Plantilla de masterización de brazos | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-011 |
1 | |||

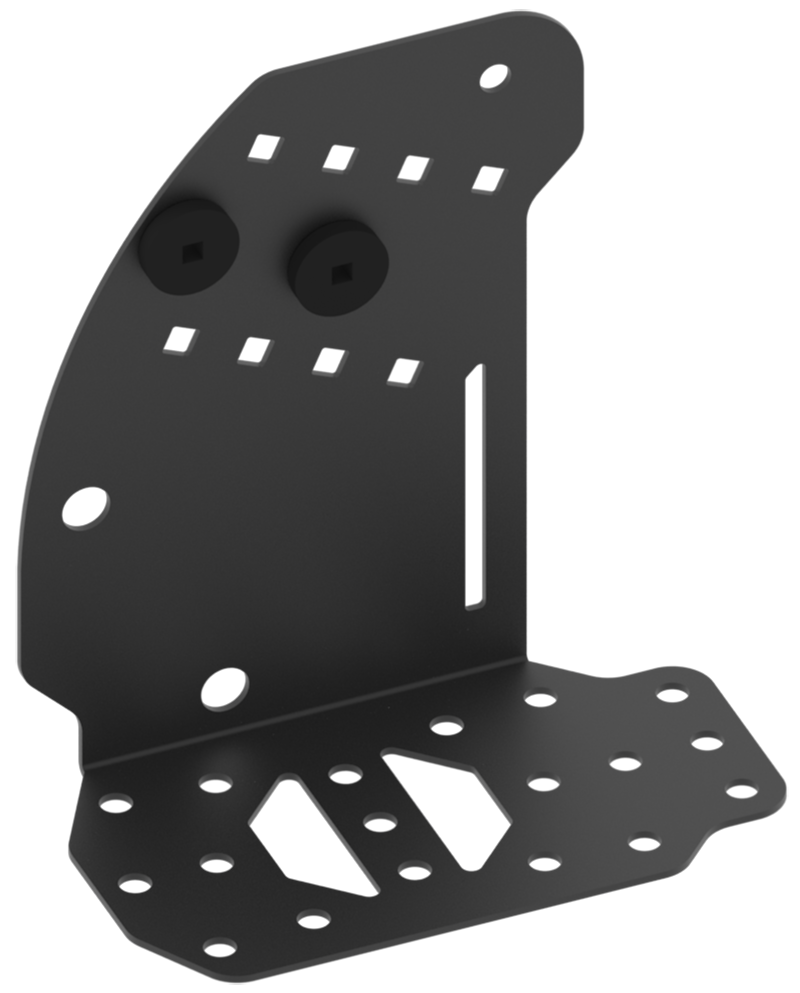

| Articulación del brazo 1 - Izquierda | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-100 |
1 | |||

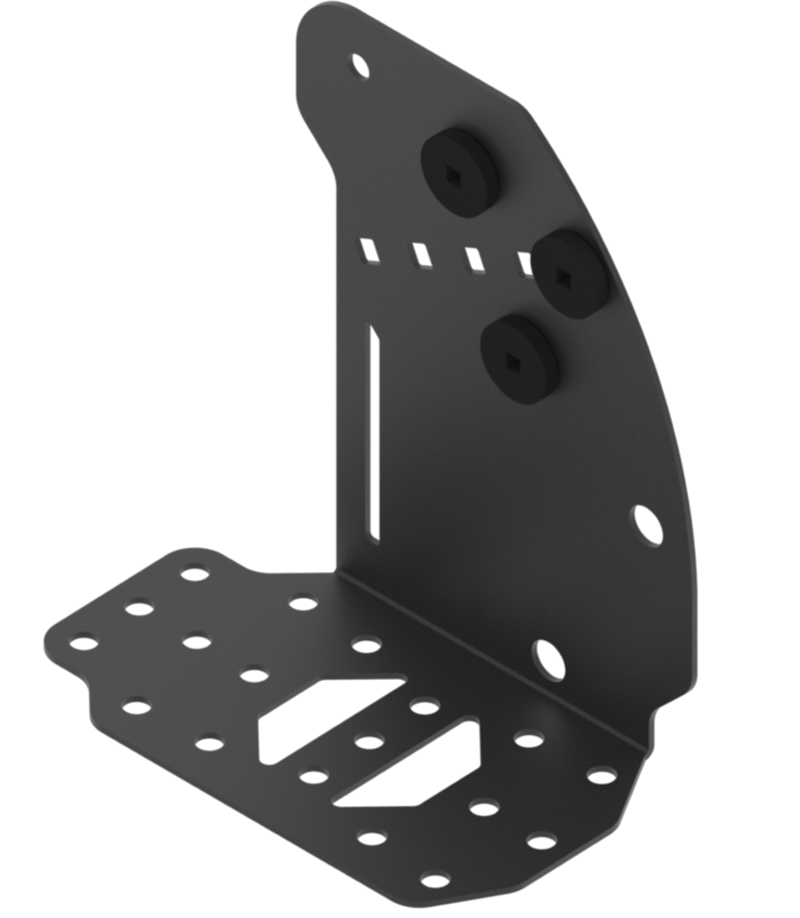

| Articulación del brazo 1 - Derecha | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-200 |
1 | |||
| Articulación del brazo 2 | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-300 |
1 | |||
| Articulación del brazo 4 | Esta parte viene en este paquete: 276-7151 individual número de pieza: 276-7151-400 |
1 | |||

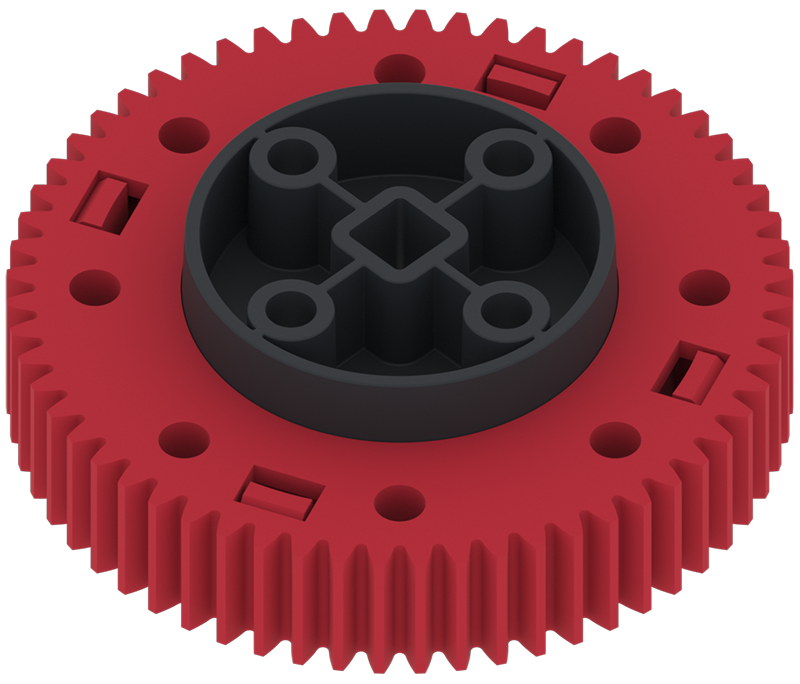

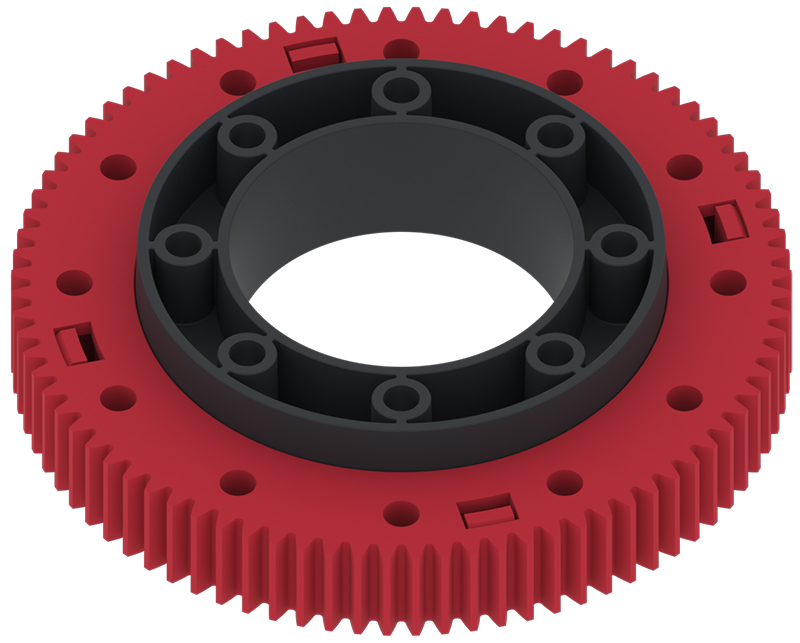

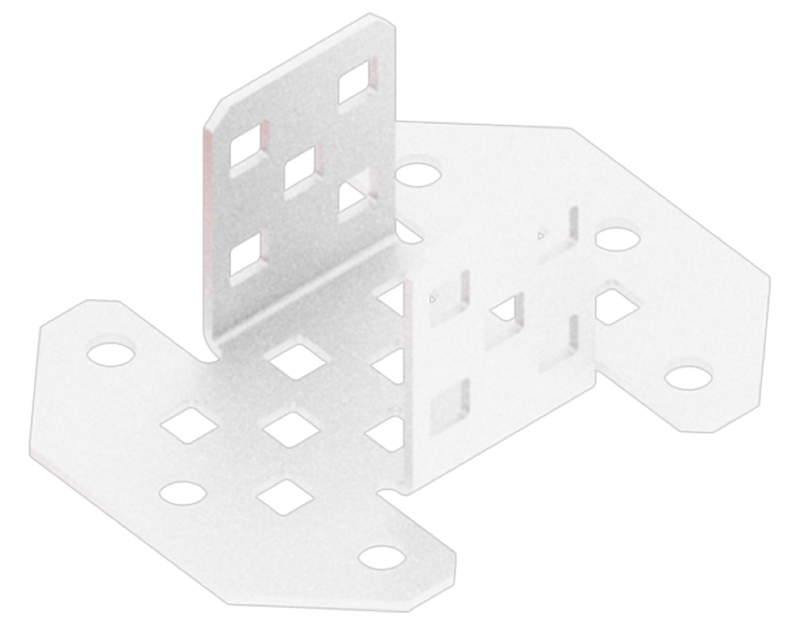

| Kit de cojinetes para plato giratorio | Esta parte viene en este paquete: 276-5652 individual número de pieza: 276-5652-000 |
1 | Viene en 1 bolsa |
||
| Kit de cojinetes para plato giratorio | Esta parte viene en este paquete: 276-5652 individual número de pieza: 276-5652-004 |
1 | |||
| Kit de cojinetes para plato giratorio | Esta parte viene en este paquete: 276-5652 individual número de pieza: 276-5652-007 |
1 | |||

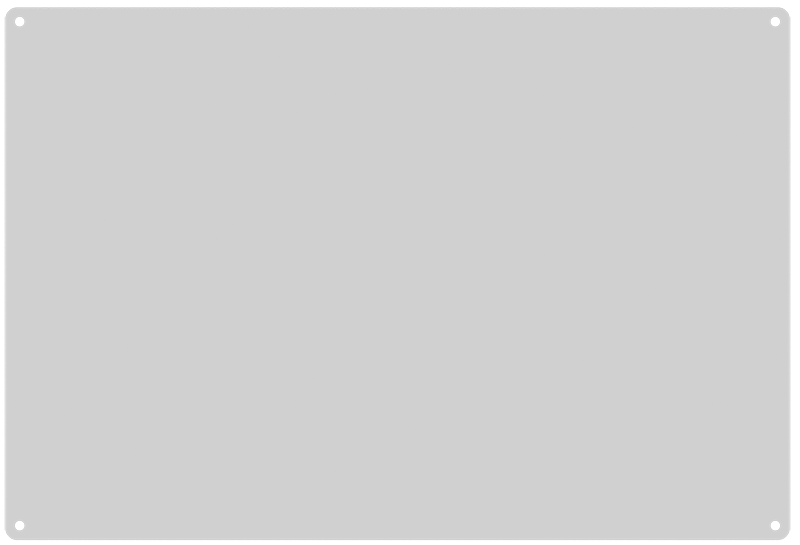

| Superficie de borrado en seco | 276-7157-006 | 1 | Esta superficie de borrado en seco se puede mezclar fácilmente con las paredes de la caja porque es transparente. Asegúrese de estar atento a los lados de la caja o en la parte inferior. |
||

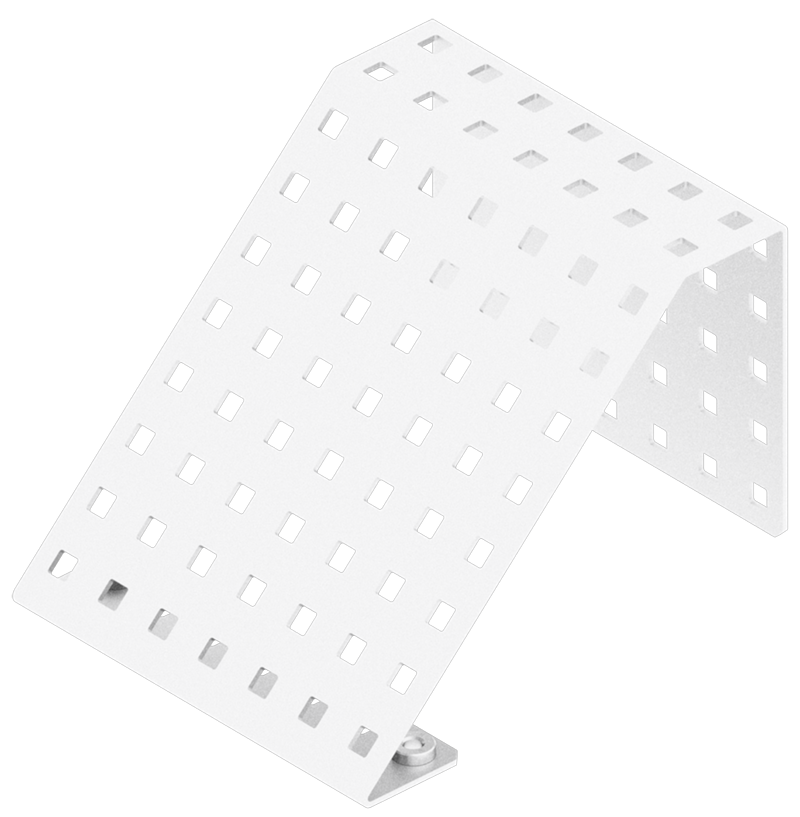

| Ensamblaje de montaje del cerebro del robot | 276-7152-002 | 1 | Viene en 1 bolsa de 1 | ||

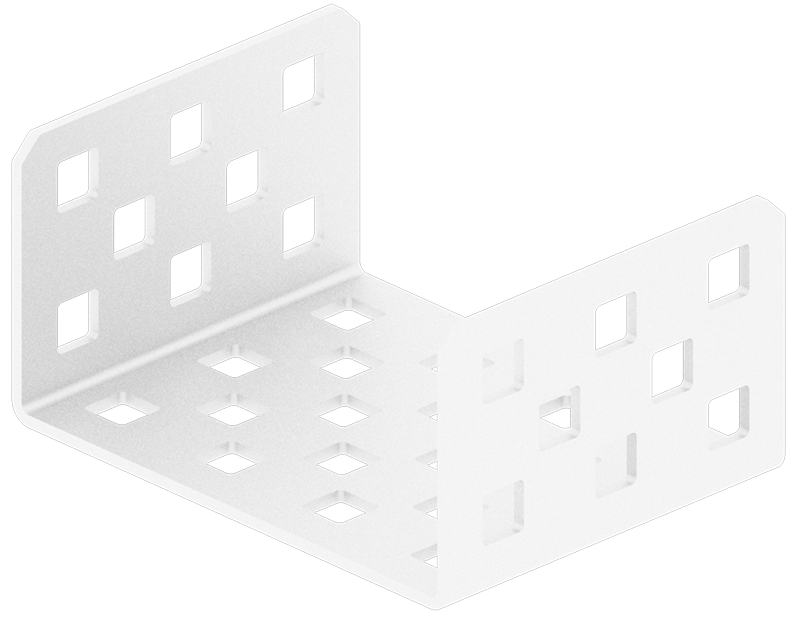

| Soporte del transportador de entrada y salida | 276-7153-001 | 8 | Viene en 1 bolsa de 8 | ||

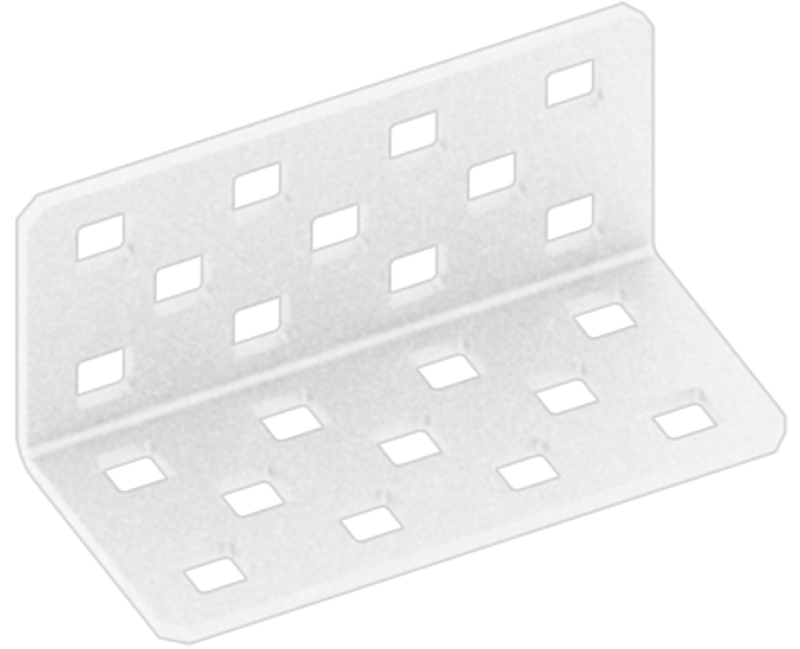

| Refuerzo de pareja de ángulo | 276-2578-001 | 8 | Viene en 1 bolsa de 8 | ||
| Cadena transportadora de alta resistencia | 276-7141 | 6 cadenas | Viene en múltiples bolsas de 6 cadenas. Solo se necesita una bolsa para el contenedor 1. Las otras bolsas se colocarán en el contenedor 3. |
||
| Barra de acero 1x25 | 275-1141-001 | 8 | Viene en 1 bolsa de 8 | ||
|
Piñón de alta resistencia 30T Nota: Esta parte está actualmente en transición de verde a rojo. |
Esta parte viene en un paquete: 276-3880 individual número de pieza: 276-2252-007 |
4 | Viene en paquetes de ruedas dentadas de 30 dientes de alta resistencia. Solo se necesita uno de estos paquetes para el contenedor 1. Los otros paquetes irán al contenedor 3. |
||
| Kit de eslabones de fijación de cadena de alta resistencia | 276-7578 | 6 enlaces | Viene en múltiples bolsas de 6 enlaces. Solo se necesita una bolsa para el contenedor 1. Las otras bolsas se colocarán en el contenedor 3. |
Una vez que todas las piezas del kit de celda de trabajo se hayan colocado en la base del contenedor de almacenamiento 1, la base se verá como esta imagen.
