VEX GO es un sistema de construcción fácil que permite a los estudiantes de tercer a quinto grado crear muchos proyectos educativos. Su flexibilidad y función también se pueden utilizar en grados superiores.

Un estudiante interactuando con piezas de VEX GO en un entorno de aula.

Este artículo le presentará las piezas que le permitirán conectar otras piezas VEX GO entre sí.

Patas

Los pines son pequeñas piezas de plástico que se utilizan para construir proyectos VEX GO. Hay cuatro tipos diferentes de pines: los pines rojos, los pines verdes, los pines rosas y los pines grises.

Pines rojos

Diagrama de una pieza de pin rojo, con flechas que apuntan y etiquetan su brida y clavijas.

Los pines rojos son el conector más utilizado para el sistema VEX GO. Estos pasadores tienen dos clavijas redondas separadas por una brida.

Diagrama de una pieza de Pin Rojo que conecta una Viga Verde a una Placa Blanca uniendo sus Clavijas a través de los Agujeros Redondos de las piezas.

Los pasadores rojos permiten conectar dos piezas cualesquiera con orificios redondos, como una viga verde a una placa blanca.

Pines verdes

Diagrama de una pieza de Pin Verde, con una etiqueta que demuestra que una de sus clavijas es dos veces más larga que la de un Pin Rojo.

Los pines verdes son muy parecidos a los pines rojos. Sin embargo, un lado de un Pin Verde tiene una clavija que es dos veces más larga que un Pin Rojo.

Diagrama de tres piezas de viga unidas a una pieza de pasador verde.

La clavija más larga permite conectar dos niveles de piezas de plástico en un lado del pasador verde y un espesor de pieza de plástico en el otro. Por ejemplo, un lado del Pin Verde se puede insertar en una Viga Grande Negra. Se puede insertar un haz naranja en el otro lado del pasador. Luego se puede insertar una viga rosa encima de la viga naranja.

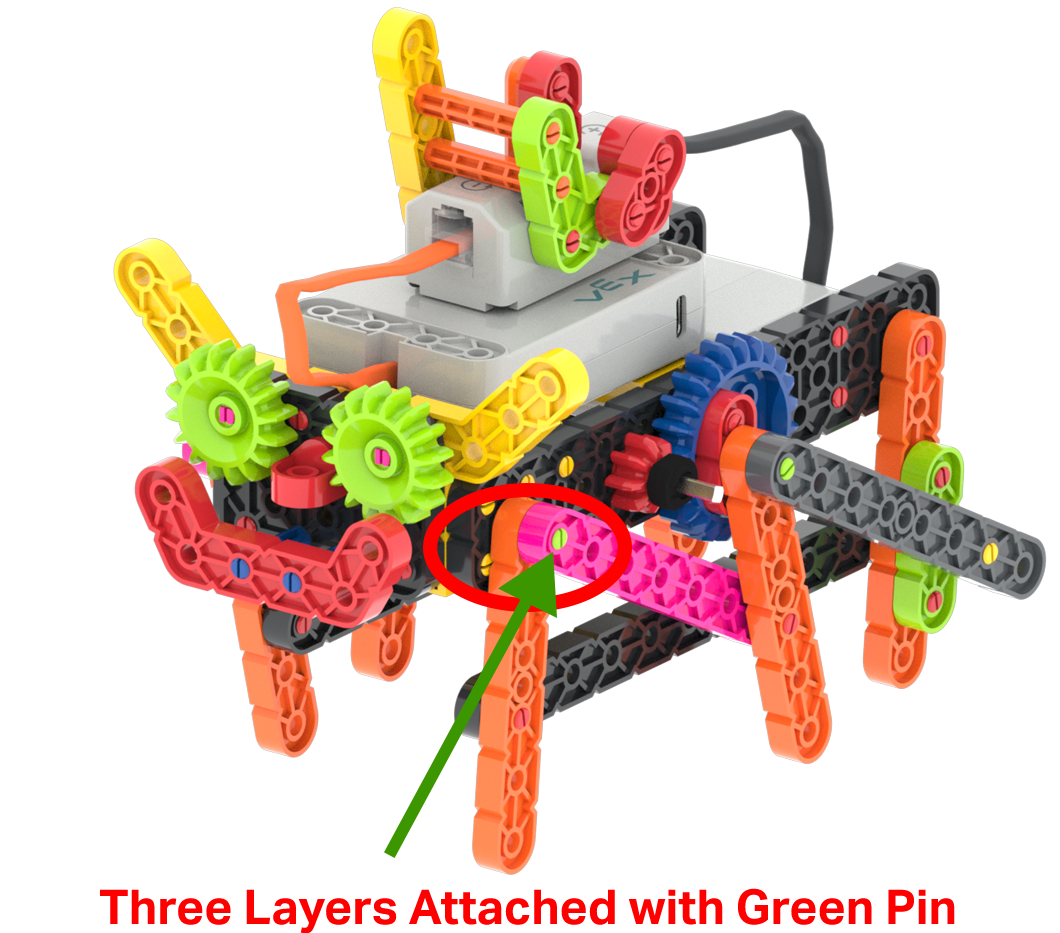

Diagrama de la construcción del VEX GO Crawler con una de sus uniones marcada con un círculo y con tres capas de piezas unidas con un pin verde.

Esto permitirá unir las tres capas de piezas.

Alfileres rosas

Diagrama de una pieza de clavija rosa, con etiquetas que demuestran que tiene una sección que es una clavija cuadrada, una sección que es una clavija redonda y luego una tapa en el extremo.

Un Pink Pin tiene algunas características especiales. Tiene una tapa para evitar que se deslice por un orificio redondo. Tiene una sección redonda que permite insertarlo en un orificio redondo y una clavija cuadrada que permite insertarlo en un orificio cuadrado.

Diagrama de un pasador rosa que se inserta a través de una viga azul y dentro del orificio cuadrado de una rueda azul, asegurándolo en su lugar sin limitar su rotación.

Por ejemplo, se podría insertar un Pin Rosa a través de un Rayo Azul y su tapa evitará que pase. El área redonda del Pink Pin encaja en el orificio del Blue Beam y la clavija cuadrada puede caber en el orificio cuadrado de un Blue Gear permitiendo que el engranaje gire libremente.

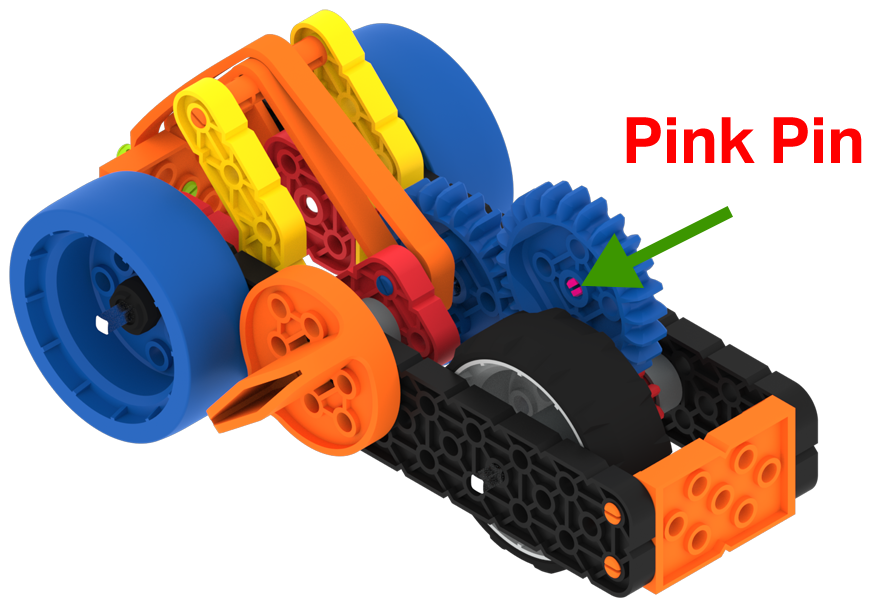

Diagrama de la construcción de un Super Car VEX GO con la pieza de pasador rosa asegurando un engranaje azul señalado por una flecha.

En el proyecto Supercar, el Pin Rosa permite que el Engranaje Azul gire libremente y proporciona una transferencia de potencia desde la Banda de Goma a la Rueda Gris.

Alfileres grises

Diagrama de una pieza de clavija gris, con etiquetas que demuestran que tiene una sección que es una clavija cuadrada, una sección que es una clavija redonda y luego una brida antes de otra sección de clavija cuadrada.

Un Gray Pin tiene una clavija cuadrada con un reborde, luego una sección redonda y una clavija cuadrada.

Diagrama de un pasador gris que se inserta a través de una viga grande negra para conectar un engranaje rojo a un motor, mientras aún permite que el motor gire el engranaje rojo.

Las características del pasador gris permiten insertarlo en un motor o perilla que obligará al pasador a girar. El Pasador Gris puede pasar a través de un orificio redondo en una pieza y luego dentro del orificio cuadrado de otra pieza.

Por ejemplo, una clavija cuadrada de un pasador gris con una brida podría insertarse en un motor y luego a través de una viga grande negra. En el otro lado de la Viga Grande Negra, se podría insertar un Engranaje Rojo en la clavija cuadrada del Pin Gris. Esto permitirá que el motor haga girar el Red Gear.

Enfrentamientos

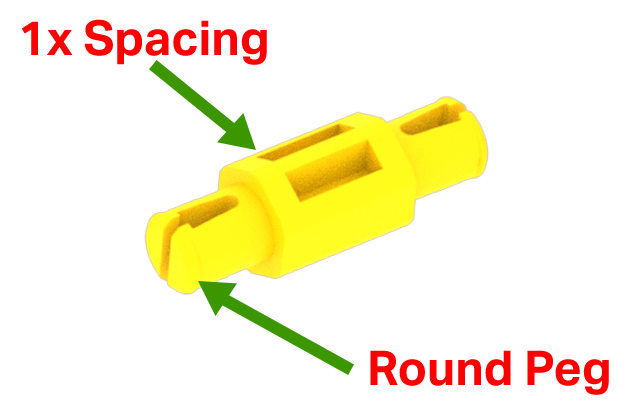

Diagrama de una pieza de espaciado amarillo, con etiquetas que demuestran que tiene una clavija redonda a cada lado de una sección de espaciado que es tan gruesa como una pieza de plástico.

Al construir proyectos con el sistema VEX GO a veces se necesita más espacio entre las piezas. Los separadores son conectores que permiten que esto suceda. Los separadores tienen una clavija redonda en cada extremo y una sección central que proporciona un espacio entre las piezas.

Diagrama de todas las piezas del soporte en el kit VEX GO.

Hay tres tamaños diferentes de enfrentamientos. Éstas incluyen:

El separador amarillo tiene una separación de un espesor de una pieza de plástico.
El Blue Standoff tiene una separación de dos espesores de piezas de plástico.
El Orange Standoff tiene una separación de cuatro espesores de piezas de plástico.

Diagrama de la construcción de un brazo robótico VEX GO con las piezas separadoras en el accesorio del sensor ocular resaltadas en un círculo rojo.

El espacio entre piezas puede ser muy importante para su proyecto. Por ejemplo, puede utilizar dos separadores amarillos entre una viga en ángulo amarilla y un conector amarillo. Esto le permitirá conectar un sensor ocular para que quede centrado en el medio de su proyecto de brazo robótico.

Conectores

Diagrama que demuestra los usos de los conectores para conectar piezas en paralelo o en un ángulo de 90 grados.

Los conectores son piezas muy útiles. Le permiten conectar dos partes juntas. Estas conexiones pueden estar en una conexión de 90 grados entre sí o en paralelo entre sí.

Diagrama de una pieza de conector amarillo, con etiquetas que demuestran que tiene dos clavijas redondas desplazadas 90 grados desde 5 orificios redondos.

Los conectores tienen clavijas y orificios redondos.

Conectores de 90 grados

Diagrama de todas las piezas del conector en el kit VEX GO.

Los conectores de 90 grados vienen en tres tamaños. Éstas incluyen:

Los conectores rojos tienen una clavija y un orificio. Esto permite que estos conectores puedan girar.
Los conectores amarillos tienen cinco agujeros y dos clavijas.
Los conectores azules tienen seis agujeros y dos clavijas. Los conectores azules tienen un orificio más largo que los conectores amarillos.

Diagrama de conectores amarillos que se utilizan para unir una construcción VEX GO en un ángulo de 90 grados a un cuadrado de mosaicos de campo.

Conectar piezas entre sí a 90 grados es una característica muy importante del sistema VEX GO. Por ejemplo, se pueden usar dos conectores amarillos para conectar una viga grande gris a 90 grados a un mosaico para crear una base para su proyecto de brazo robótico.

Conectores paralelos

Diagrama de ambas piezas del conector paralelo en el kit VEX GO.

Los conectores paralelos vienen en dos tamaños. Éstas incluyen:

Los conectores verdes tienen dos clavijas a cada lado y dos orificios entre las clavijas.
Los conectores naranjas tienen dos clavijas a cada lado y siete orificios entre las clavijas.

Diagrama de la construcción de un supercoche VEX GO con el conector naranja que conecta dos vigas grandes negras resaltadas.

Los conectores paralelos pueden resultar muy útiles a la hora de construir proyectos con el sistema VEX GO. Por ejemplo, puedes separar dos vigas grandes negras paralelas con un conector naranja al construir tu proyecto de supercoche.

Realizar conexiones entre piezas con el sistema VEX GO es divertido y fácil utilizando pasadores, separadores y conectores. Te ayudarán a establecer la conexión física entre las piezas para hacer realidad tu imaginación.
