El sistema de construcción VEX GO es una forma fácil y divertida de permitir a los estudiantes de 3.º a 5.º grado crear muchos proyectos educativos. Su flexibilidad y función también se pueden utilizar en grados superiores.

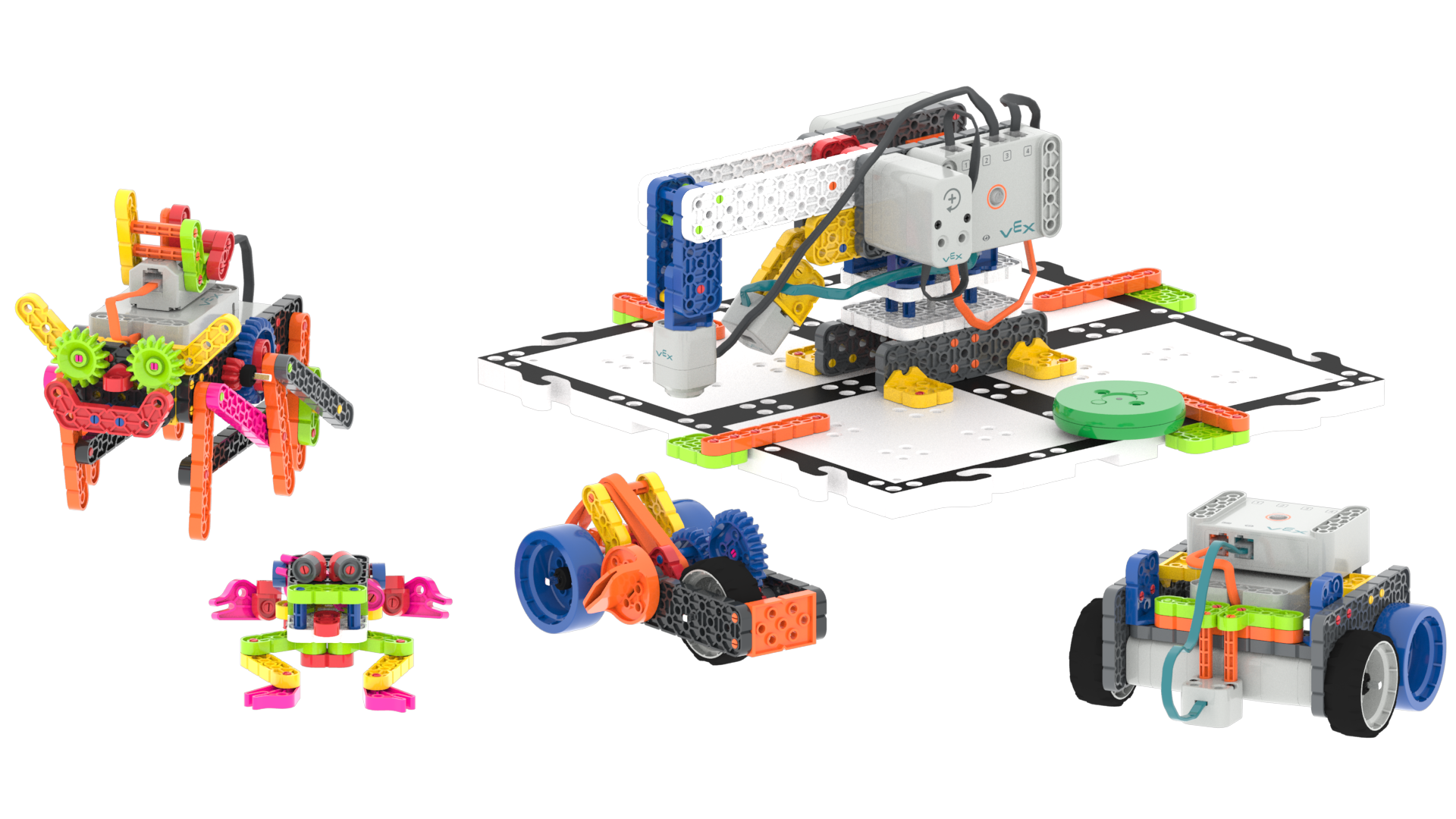

Diagrama de varias construcciones VEX GO que se construyen a partir de vigas, placas y otras piezas VEX GO.

Este artículo le presentará las piezas que le permitirán crear proyectos VEX GO.

Vigas

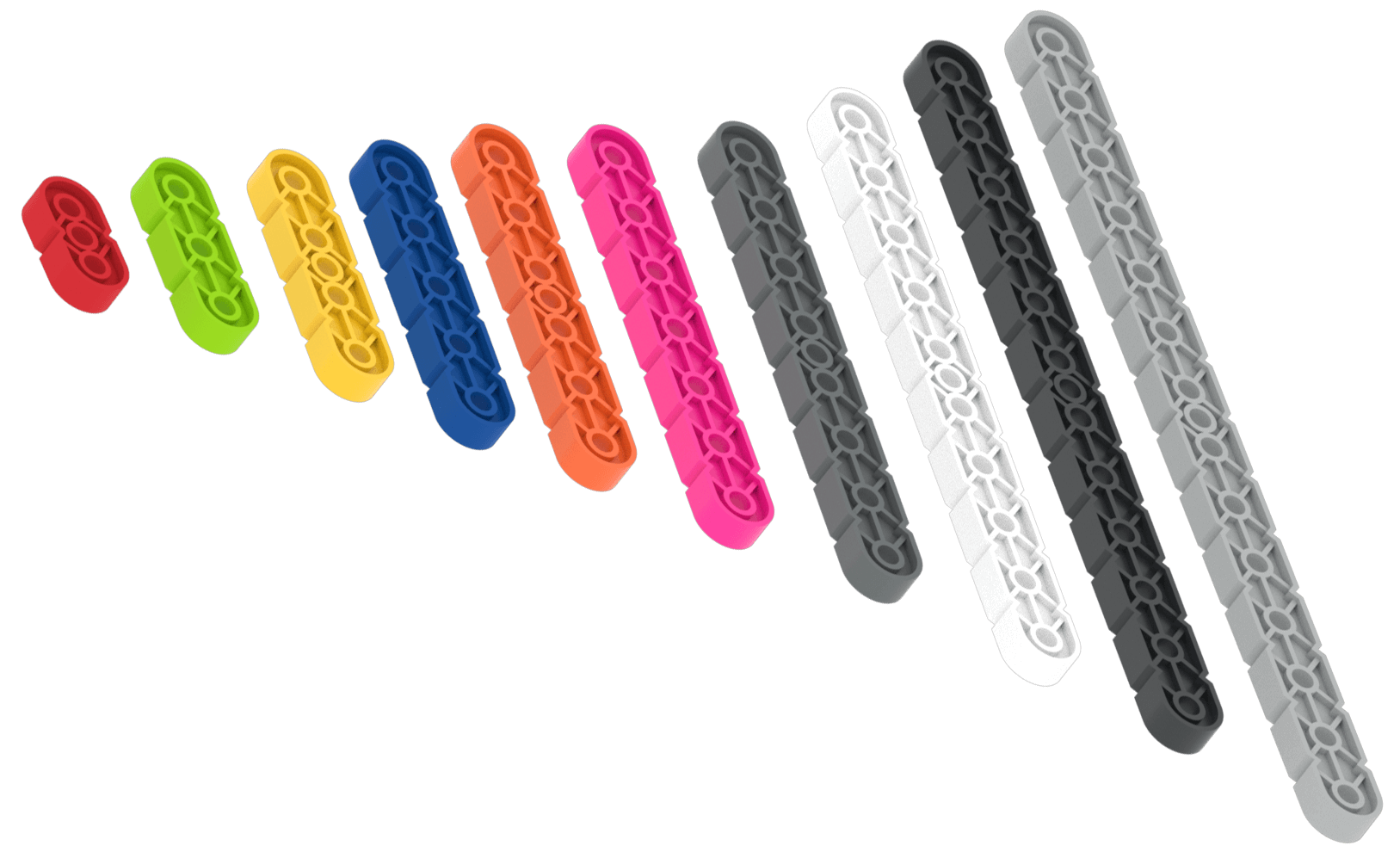

Diagrama de todas las piezas Beam en el kit VEX GO.

Las vigas son piezas de plástico que tienen un agujero de ancho. Su largo se identifica por su color y existen en 10 largos diferentes.

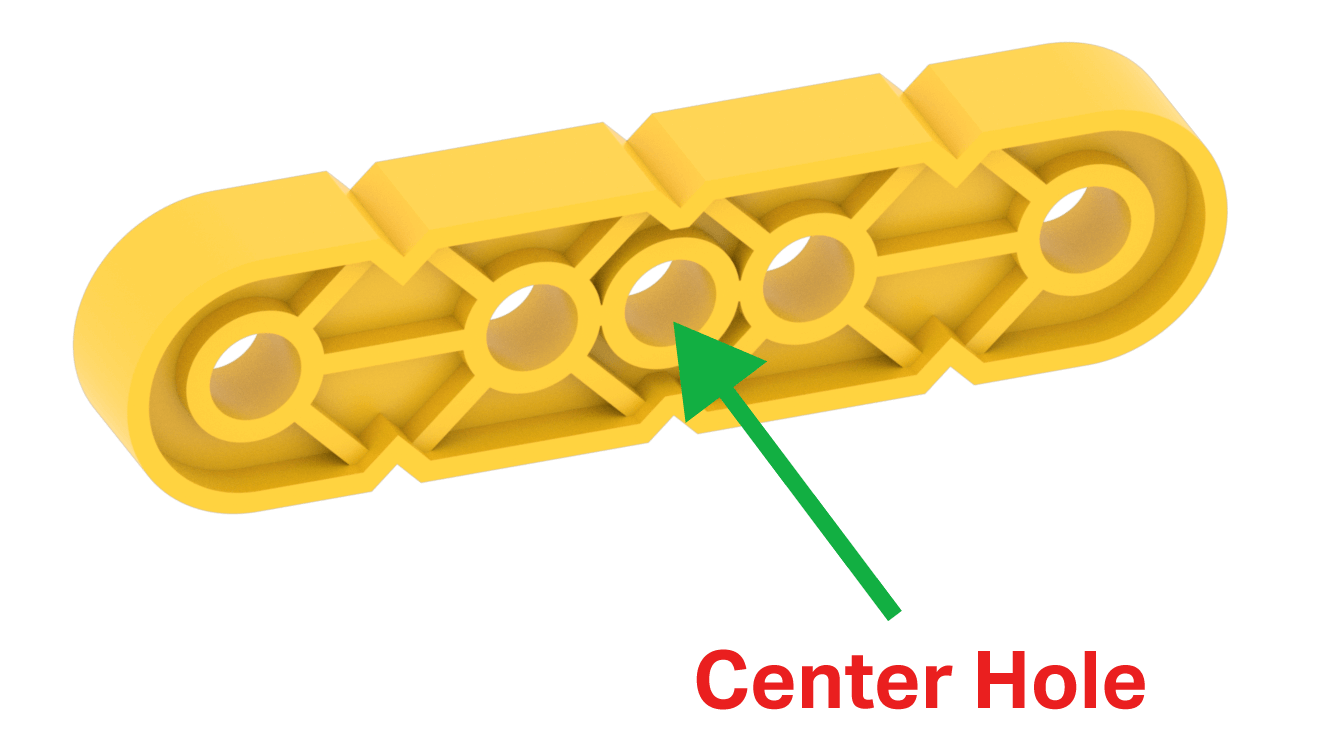

Diagrama de una pieza de viga amarilla, con una flecha que apunta y etiqueta su orificio central.

Cada una de las vigas tiene un orificio central que les permite tener un conector colocado directamente en su centro. Los orificios centrales brindan una gran flexibilidad al construir un proyecto.

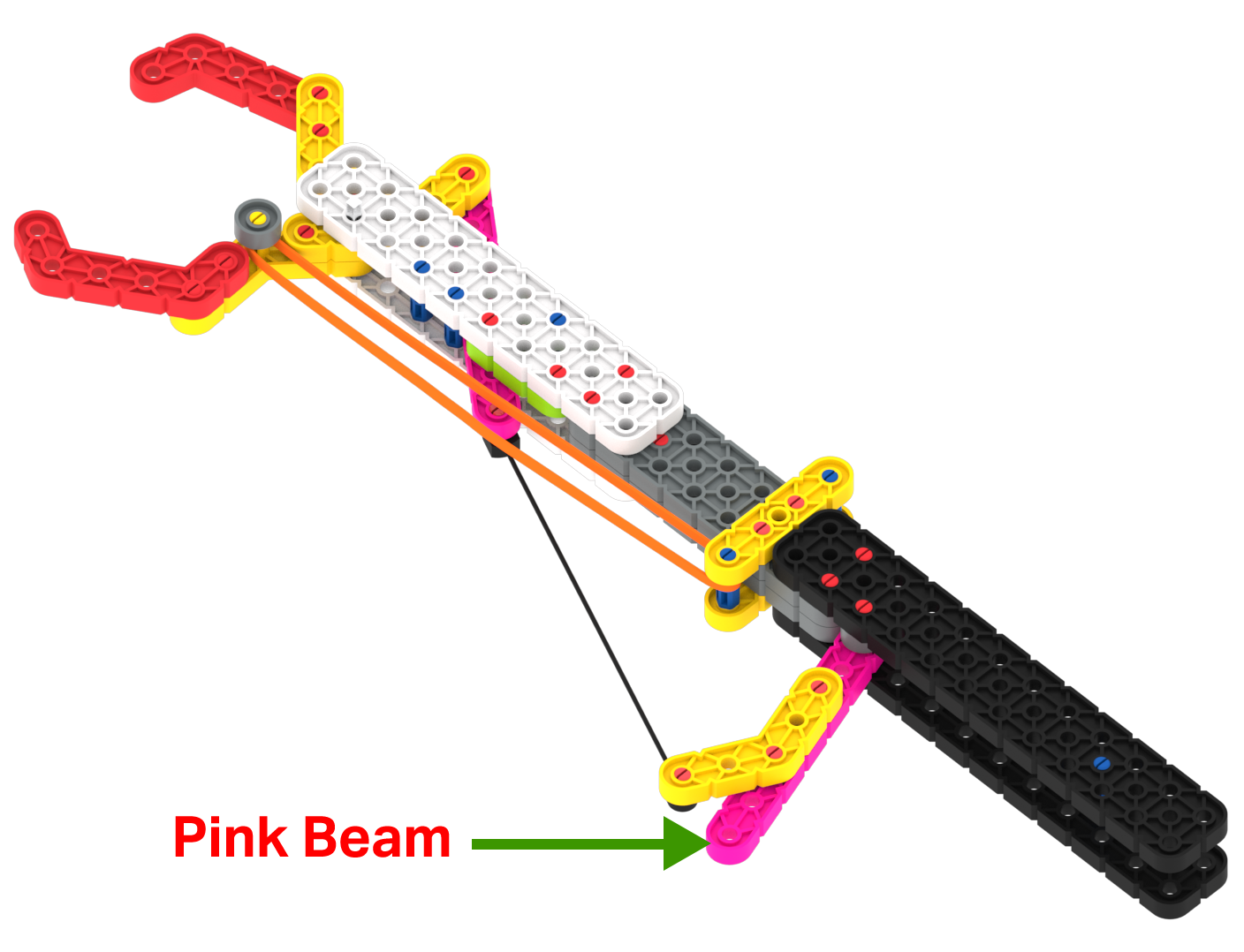

Diagrama de la garra de adaptación con una etiqueta que apunta a su manija de tracción y la etiqueta como un rayo rosa.

Las vigas son piezas de construcción muy útiles. Por ejemplo, en el proyecto Adaptation Claw se utilizan para varias cosas. Se utiliza una viga rosa como tirador para cerrar la garra.

Vigas angulares

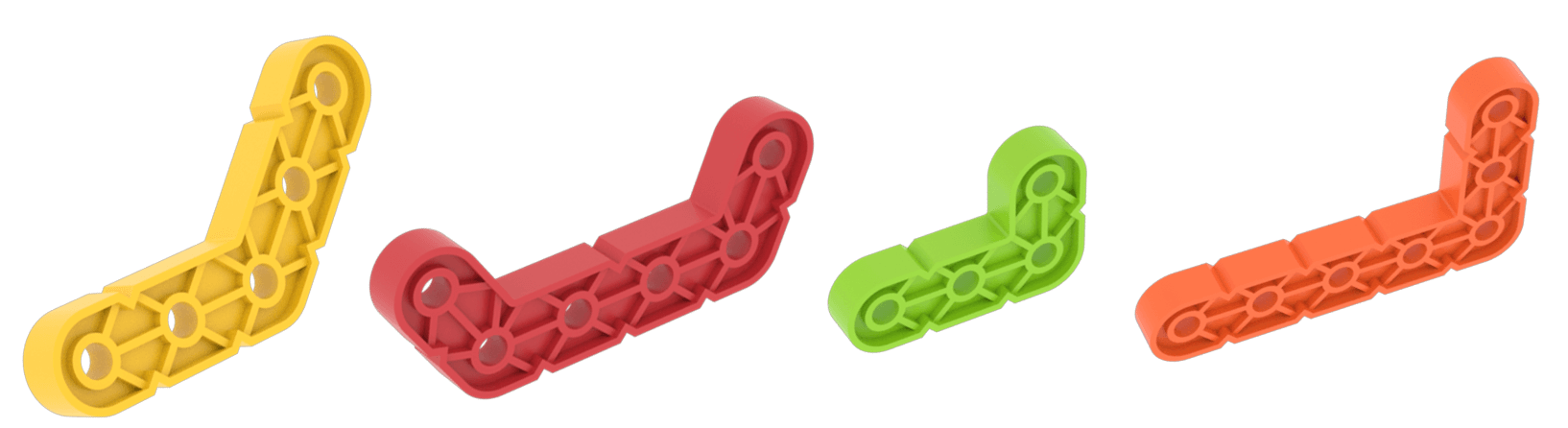

Diagrama de todas las piezas del Angle Beam en el kit VEX GO.

Las vigas angulares son vigas que tienen un orificio de ancho y un ángulo. Hay cuatro vigas en ángulo, que incluyen:

un haz de ángulo amarillo que tiene un ángulo de 45 grados
un haz de ángulo rojo que tiene un ángulo de 60 grados en cada extremo
un haz de ángulo verde más pequeño que tiene un ángulo de 90 grados
un haz de ángulo naranja más grande que tiene un ángulo de 90 grados

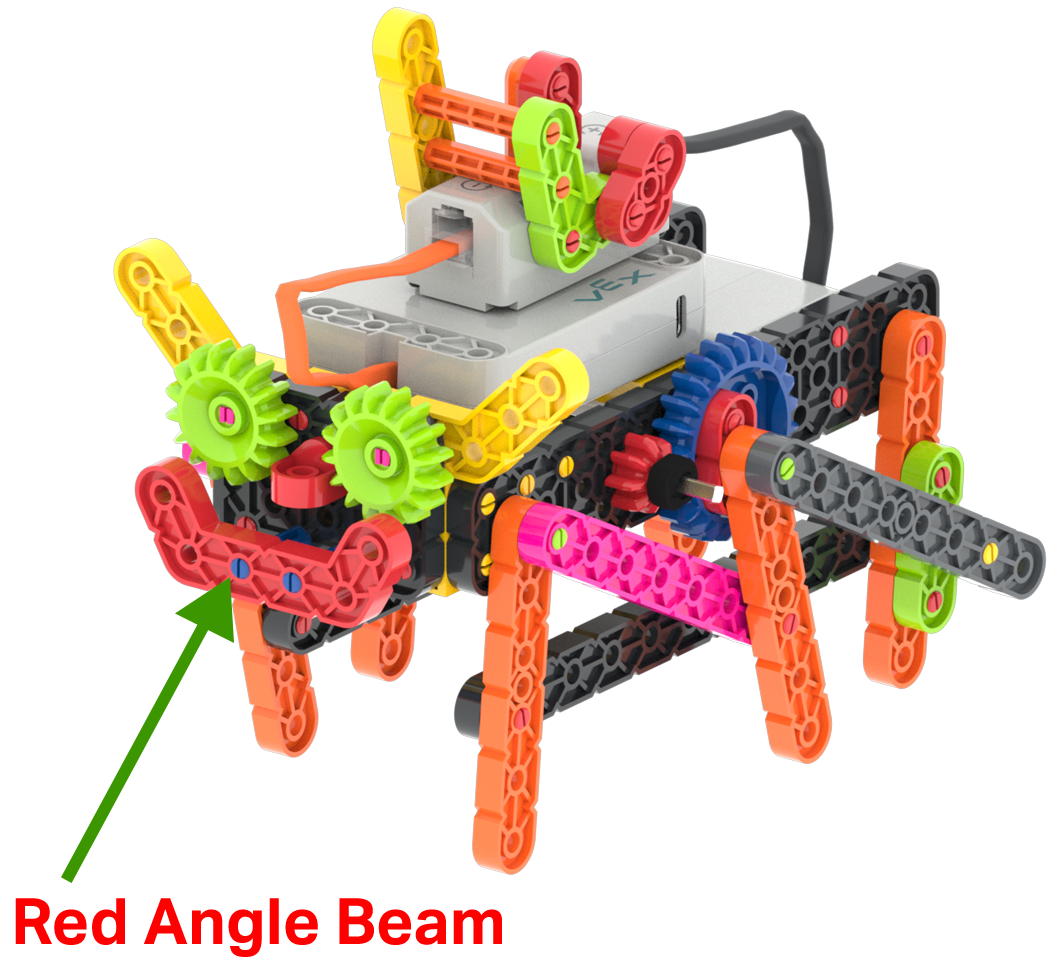

Diagrama de la construcción del VEX GO Crawler con una flecha que apunta a su boca y la etiqueta como una pieza de viga de ángulo rojo.

Las vigas angulares permiten que los proyectos tengan estructuras colocadas en ángulo. Esto es muy útil, ya sea que su proyecto necesite tener una parte importante colocada en ángulo o una adición interesante. Por ejemplo, en el proyecto Crawler, un Red Angle Beam constituye una boca divertida para el robot.

Vigas grandes

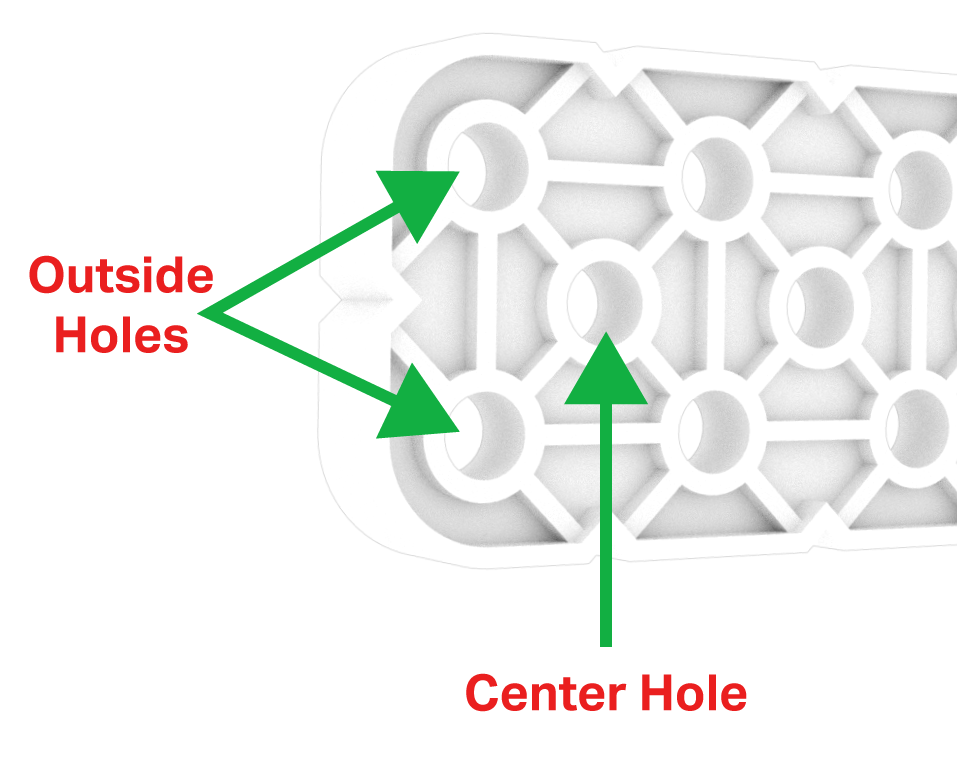

Diagrama de una pieza de viga grande blanca, con una flecha que apunta a sus filas de agujeros y etiqueta un agujero central y agujeros exteriores.

Las vigas grandes tienen un patrón de agujeros muy útil. Hay dos filas exteriores de agujeros alineados entre sí. Hay una fila central de agujeros que se encuentra a medio camino entre cada uno de los agujeros exteriores. Este patrón permite muchas formas diferentes de unir vigas grandes a otras partes.

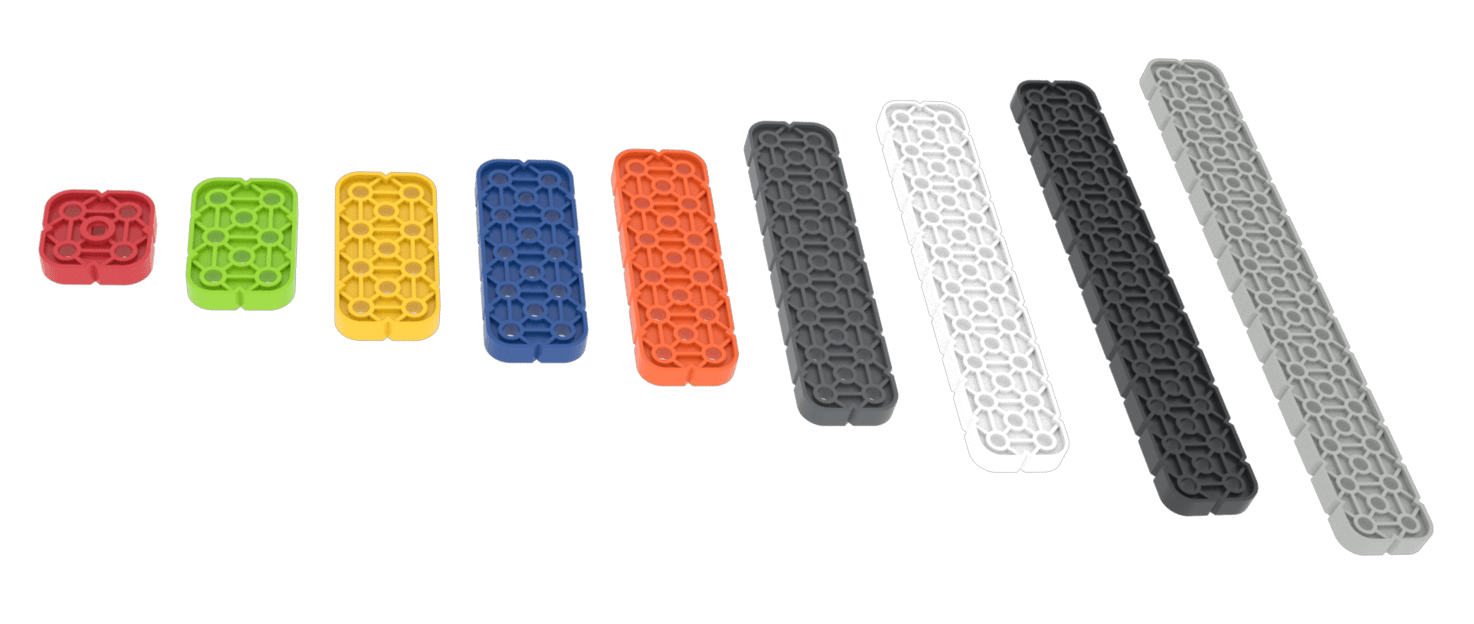

Diagrama de todas las piezas de viga grande en el kit VEX GO.

Las longitudes de Vigas Grandes se identifican por su color y vienen en nueve longitudes diferentes.

Viga cuadrada roja

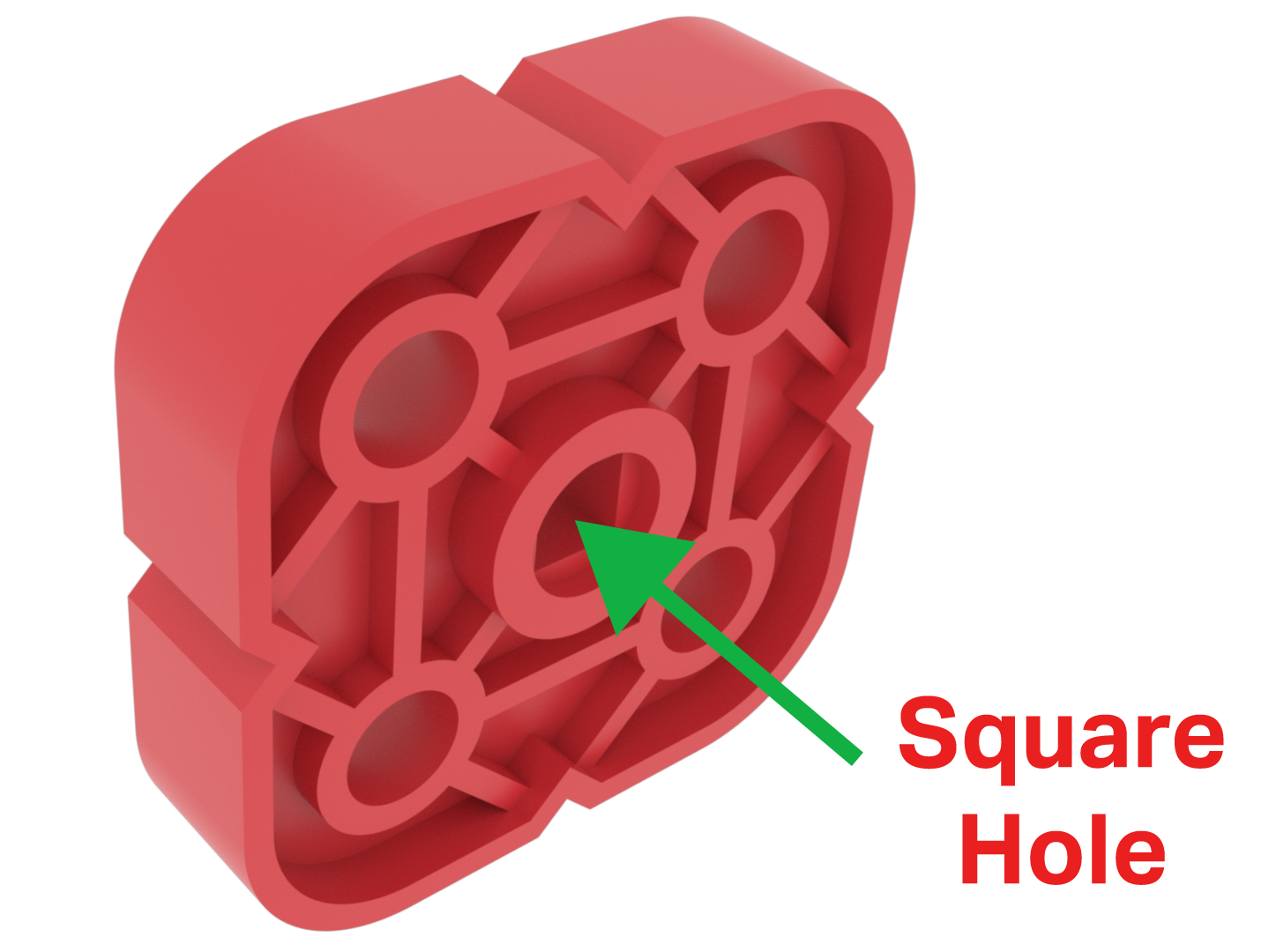

Diagrama de una pieza de viga cuadrada roja, con una flecha que apunta y etiqueta el orificio en su centro como un orificio cuadrado.

La viga cuadrada roja es una viga grande especial. Tiene dos agujeros de ancho y dos de largo, lo que la convierte en una pieza cuadrada. La característica especial del Red Square Beam es su orificio central. El agujero central es un agujero cuadrado.

El orificio cuadrado permite insertar un pasador cuadrado o un eje en el orificio. La viga cuadrada roja se verá obligada a girar siempre que el pasador/eje cuadrado se vea obligado a girar.

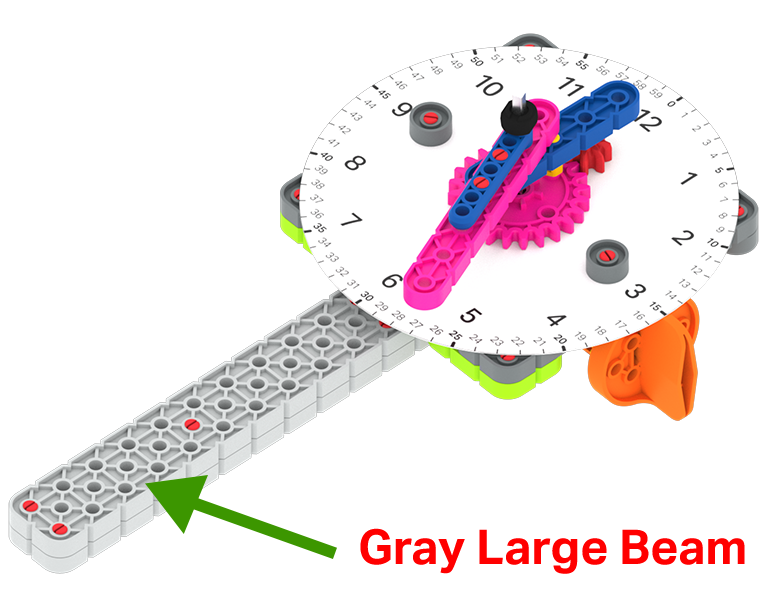

Diagrama de la construcción del reloj VEX GO con una flecha que apunta a su mango y lo etiqueta como una pieza de viga grande gris.

Las vigas grandes se utilizan como piezas principales en muchos proyectos. Por ejemplo, en el proyecto Reloj se utilizan dos vigas grandes grises como manija del reloj.

Platos

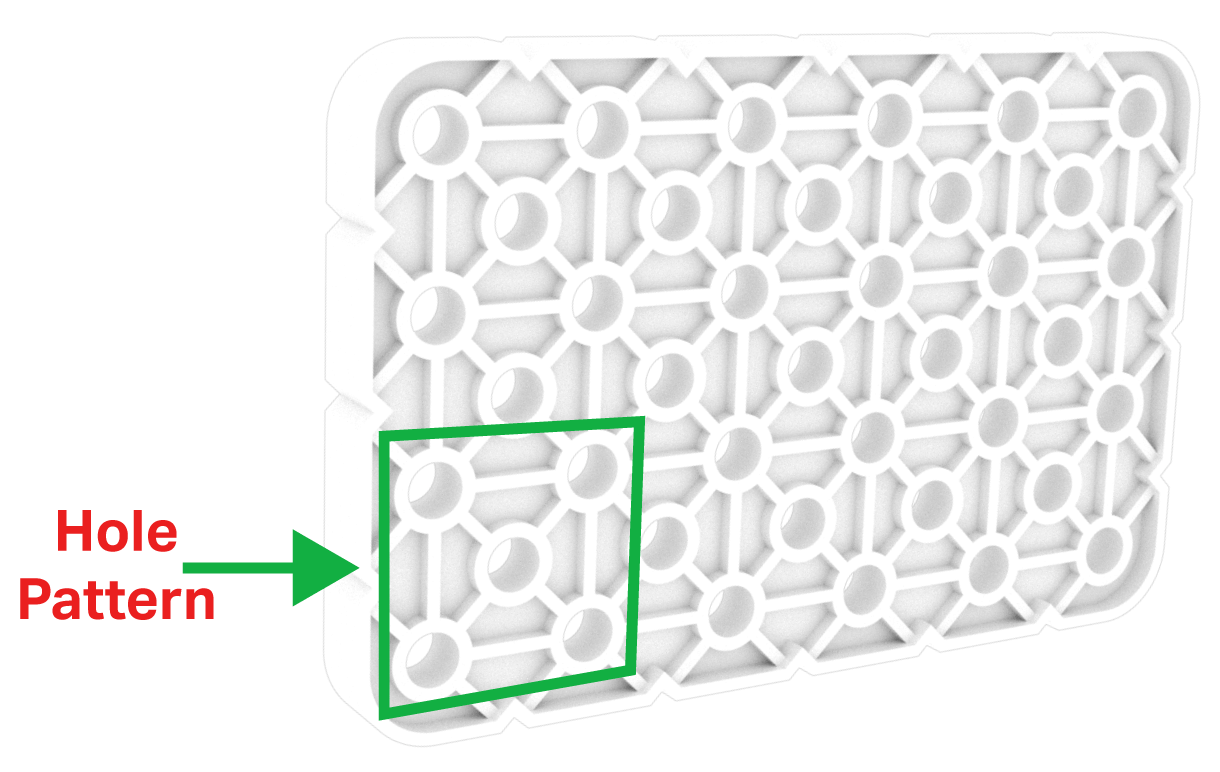

Diagrama de una pieza de placa blanca grande, con una flecha que apunta a sus filas alternas de agujeros y etiqueta el patrón de agujeros de la placa como similar al patrón de viga grande.

Las placas son las piezas de plástico más anchas y vienen en anchos de tres y cuatro orificios. Las placas utilizan el mismo patrón de orificios que las vigas grandes.

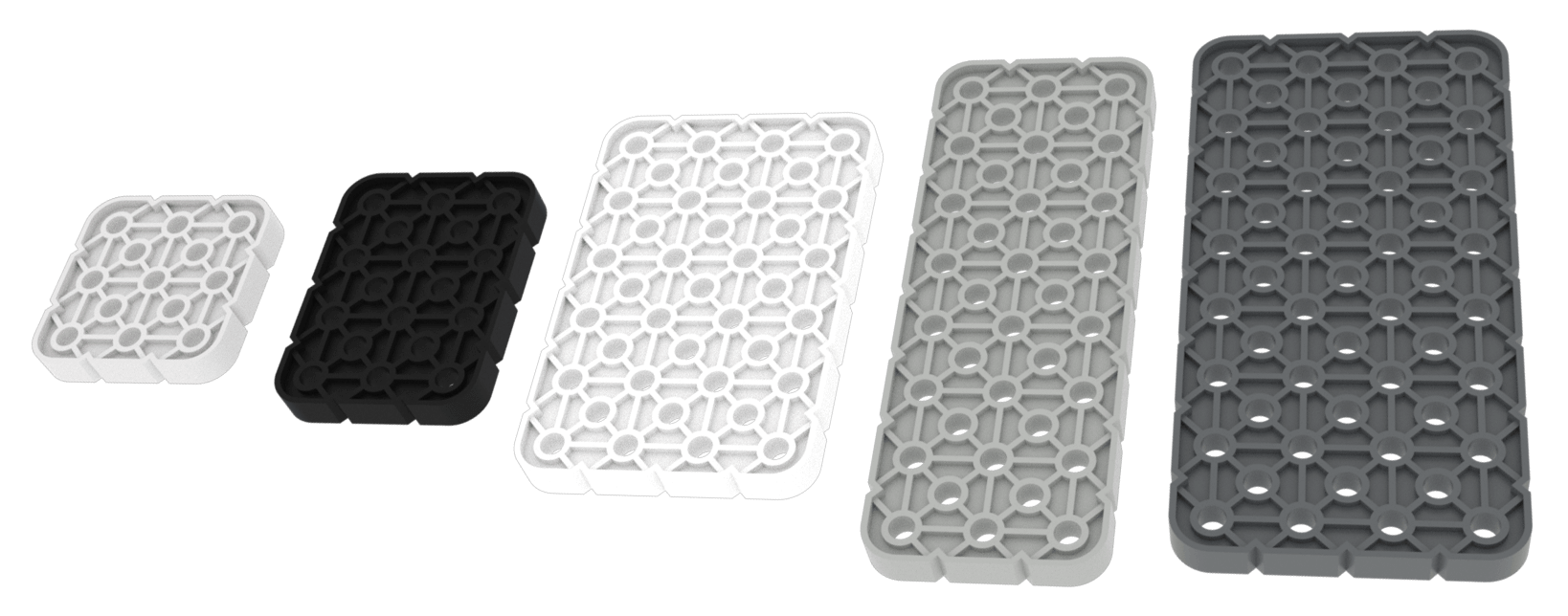

Diagrama de todas las piezas de la placa en el kit VEX GO.

Los platos vienen en cinco longitudes diferentes. Sus diferentes longitudes se identifican mediante un color.

Diagrama de la construcción del brazo robótico VEX GO con flechas que apuntan a sus lados y las etiquetan como piezas de placa gris oscuro.

Las placas son muy útiles en proyectos de construcción porque proporcionan muchos orificios para conectar otras partes. Por ejemplo, en el proyecto Robot Arm, dos placas de color gris oscuro proporcionan muchos orificios para unir las otras piezas.

Vigas, Vigas Angulares, Vigas Grandes y Placas son las piezas del sistema VEX GO que le permitirán hacer realidad su proyecto de la imaginación.
