Antes de que Jetson pueda funcionar correctamente, es necesario instalar las antenas y el Wi-Fi Intel de doble banda.

Piezas necesarias

Diagrama que muestra todas las piezas incluidas en la configuración de VEX AI, ilustrando los componentes necesarios para el ensamblaje y la configuración en el sistema robótico V5.

Las piezas necesarias para el montaje son las siguientes:

Supersónico
Wi-Fi Intel de doble banda
2x antenas

Retire el módulo Nano Jetson

Imagen que muestra el proceso de extracción de un ventilador de un robot VEX AI, ilustrando los pasos involucrados en la configuración del sistema VEX AI.

Desenchufe el ventilador si está conectado al módulo Jetson Nano y retírelo. Si el ventilador ya está desmontado, continúe con el paso 2.

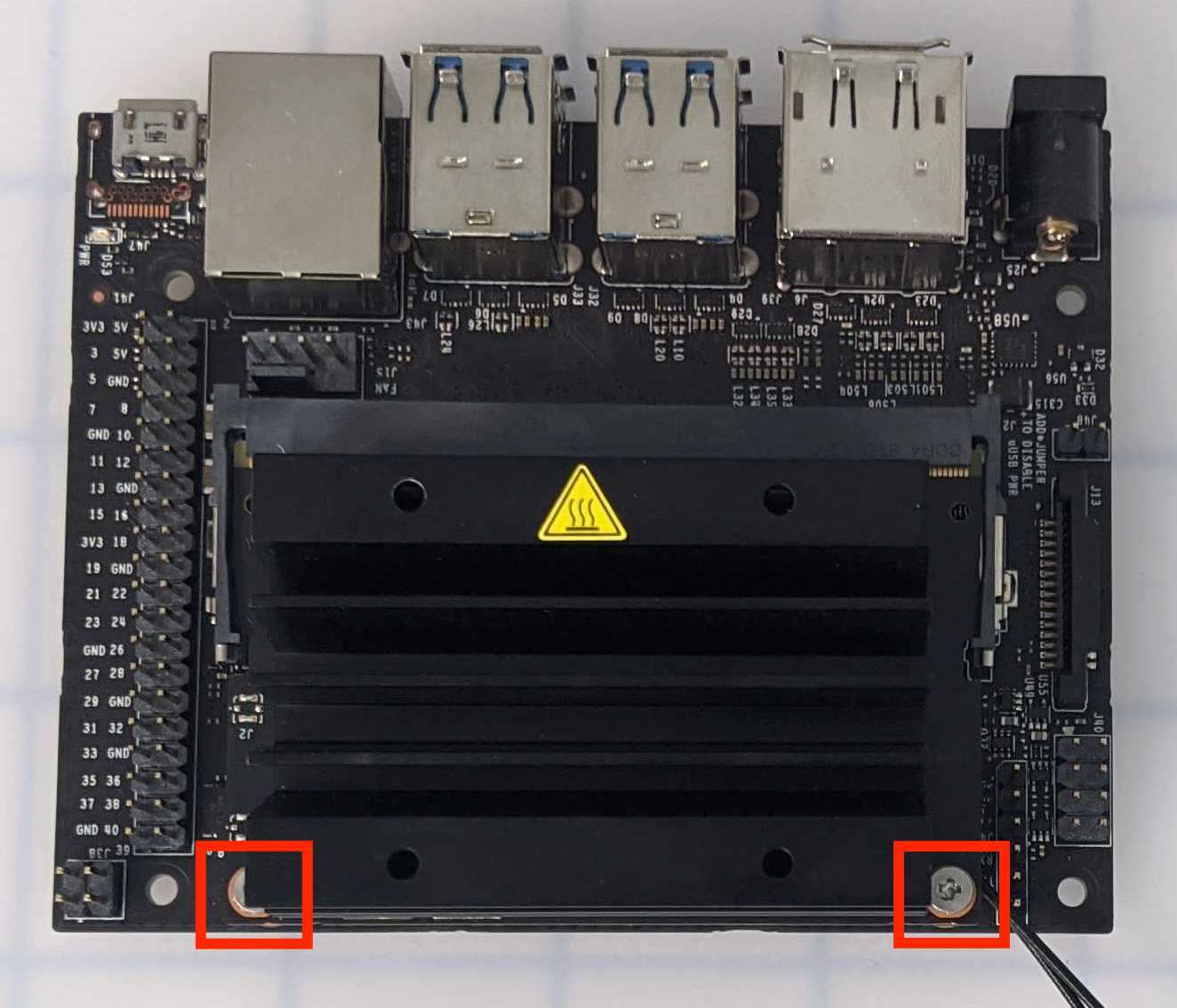

Diagrama de un disipador de calor de dos tornillos con componentes etiquetados, que ilustra su configuración para aplicaciones VEX AI.

Retire los dos tornillos que sujetan el módulo Jetson Nano a la placa portadora.

Dos clips de VEX AI uno al lado del otro, que muestran su diseño y características para configurar VEX AI en aplicaciones robóticas.

Una vez que se retiran los tornillos, abra las dos pestañas que sujetan el módulo Jetson Nano en la placa portadora. Haga esto tirando suavemente de las pestañas horizontalmente hacia afuera del módulo Jetson Nano.

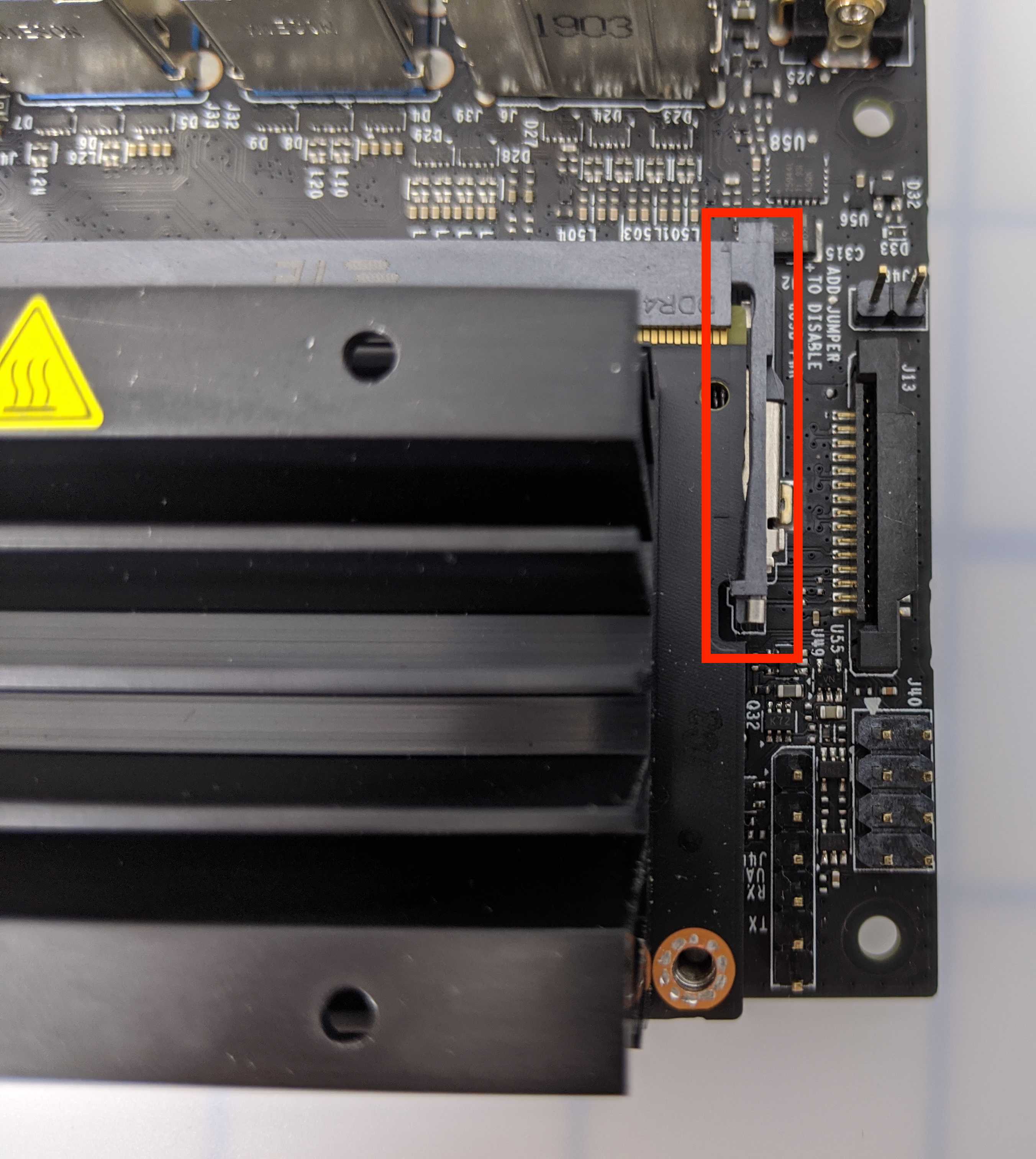

Diagrama que muestra los clips del disipador de calor VEX AI con componentes etiquetados para una configuración adecuada en el sistema robótico VEX V5.

Hay una pestaña a cada lado del módulo Jetson Nano.

Primer plano de un disipador de calor VEX AI con un texto atornillado que ilustra el proceso de configuración para VEX AI en la descripción de la categoría V5.

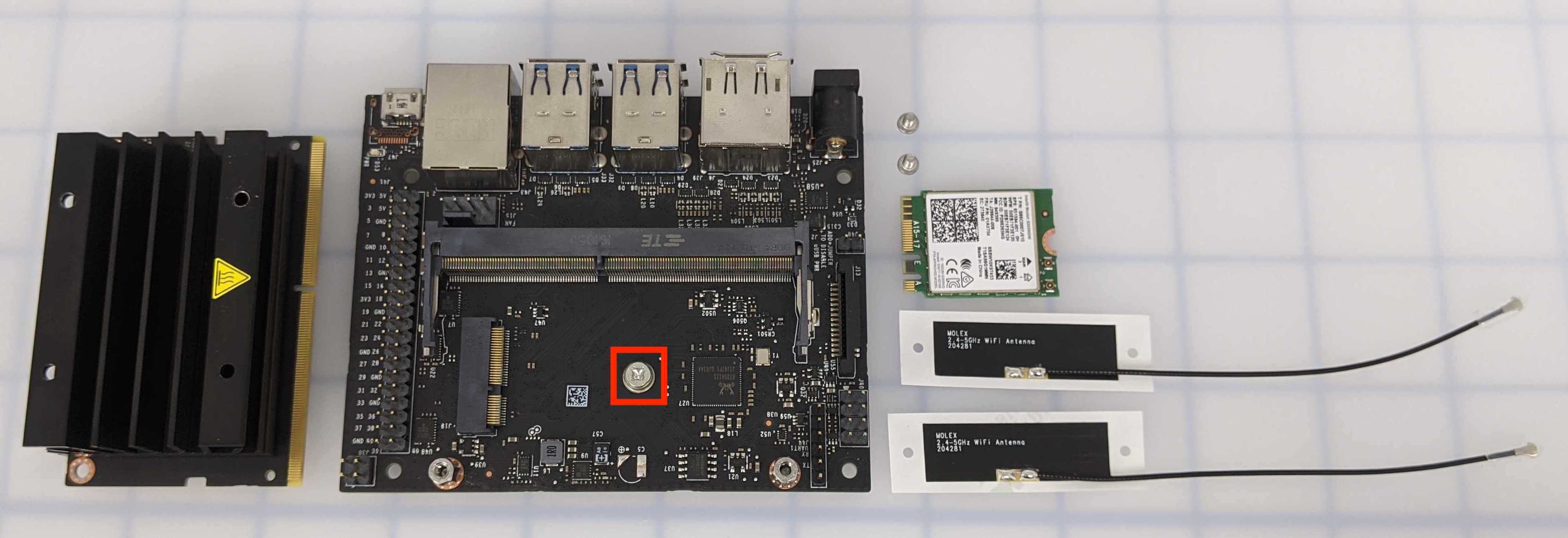

Saque con cuidado el módulo Jetson Nano de la placa portadora. Observe el tornillo en el medio de la placa portadora.

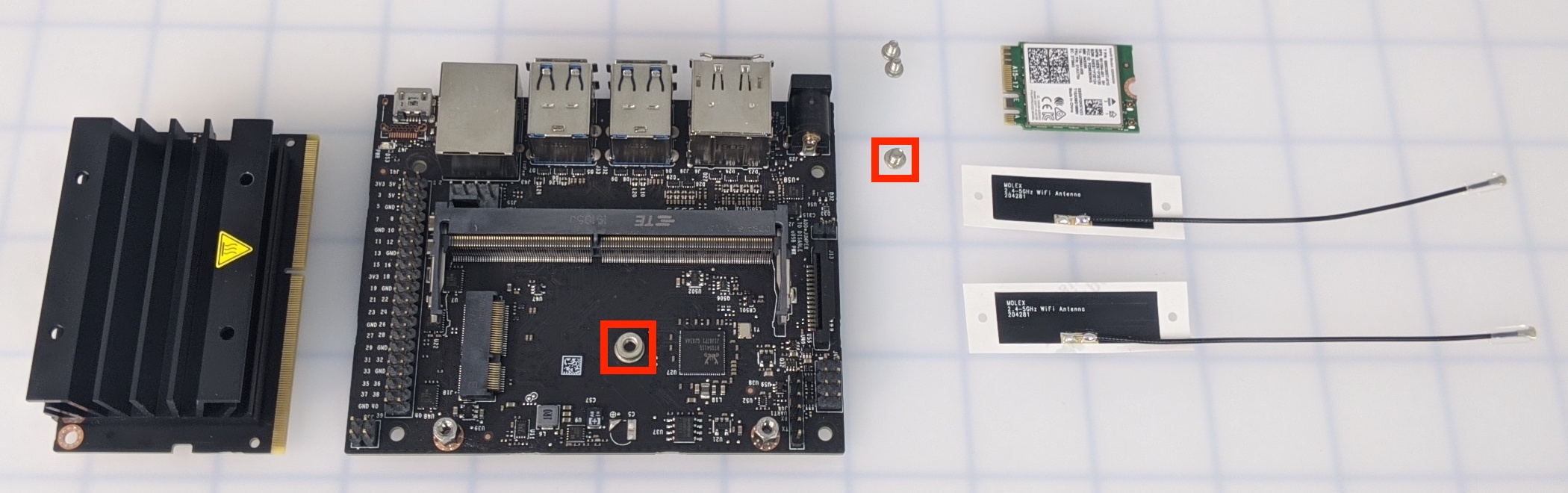

Diagrama que muestra la extracción del tornillo central de un conjunto de robot VEX AI, resaltando el tornillo específico que se debe quitar para una configuración adecuada.

Retire el tornillo en el medio de la placa portadora.

Conecte las antenas

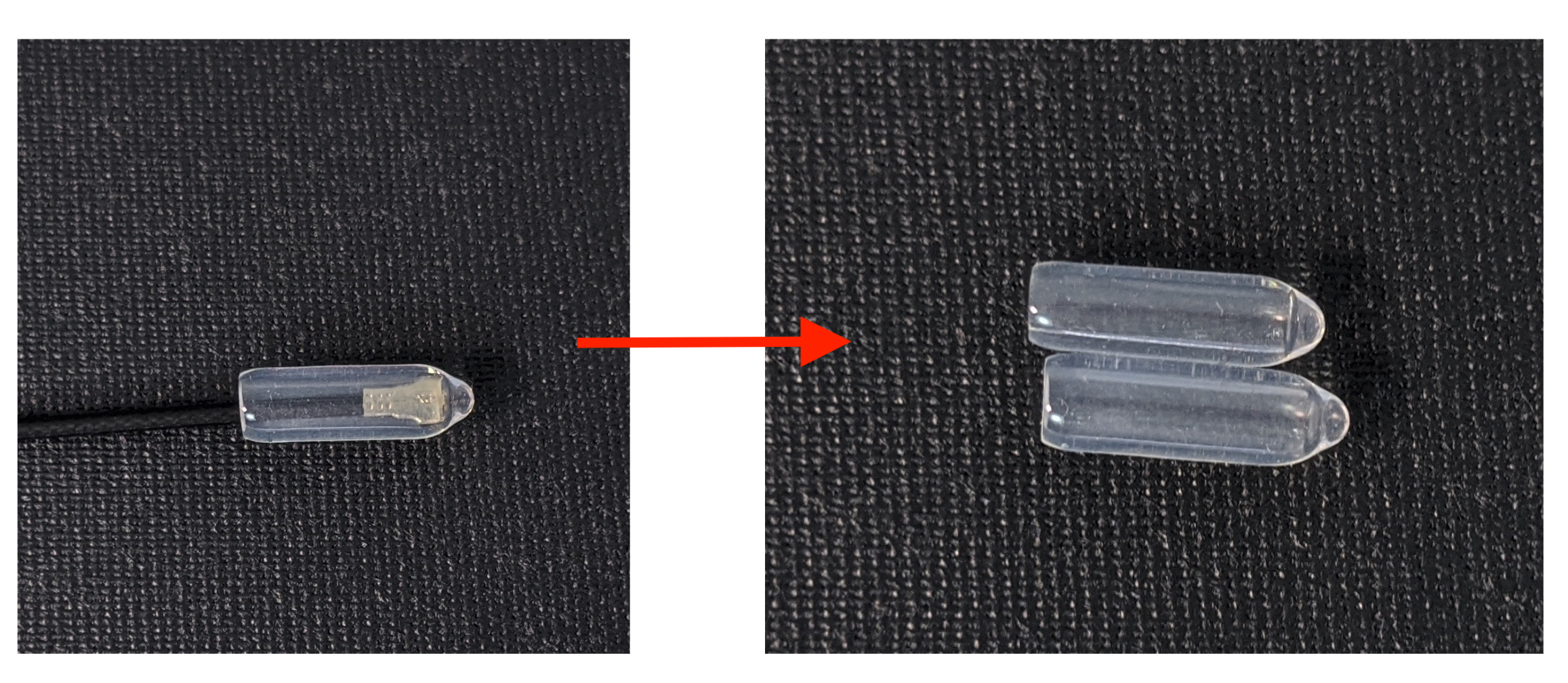

Collage de imágenes que demuestra la eliminación de las cubiertas plásticas de los componentes de VEX AI, mostrando instrucciones paso a paso para configurar VEX AI en la categoría V5.

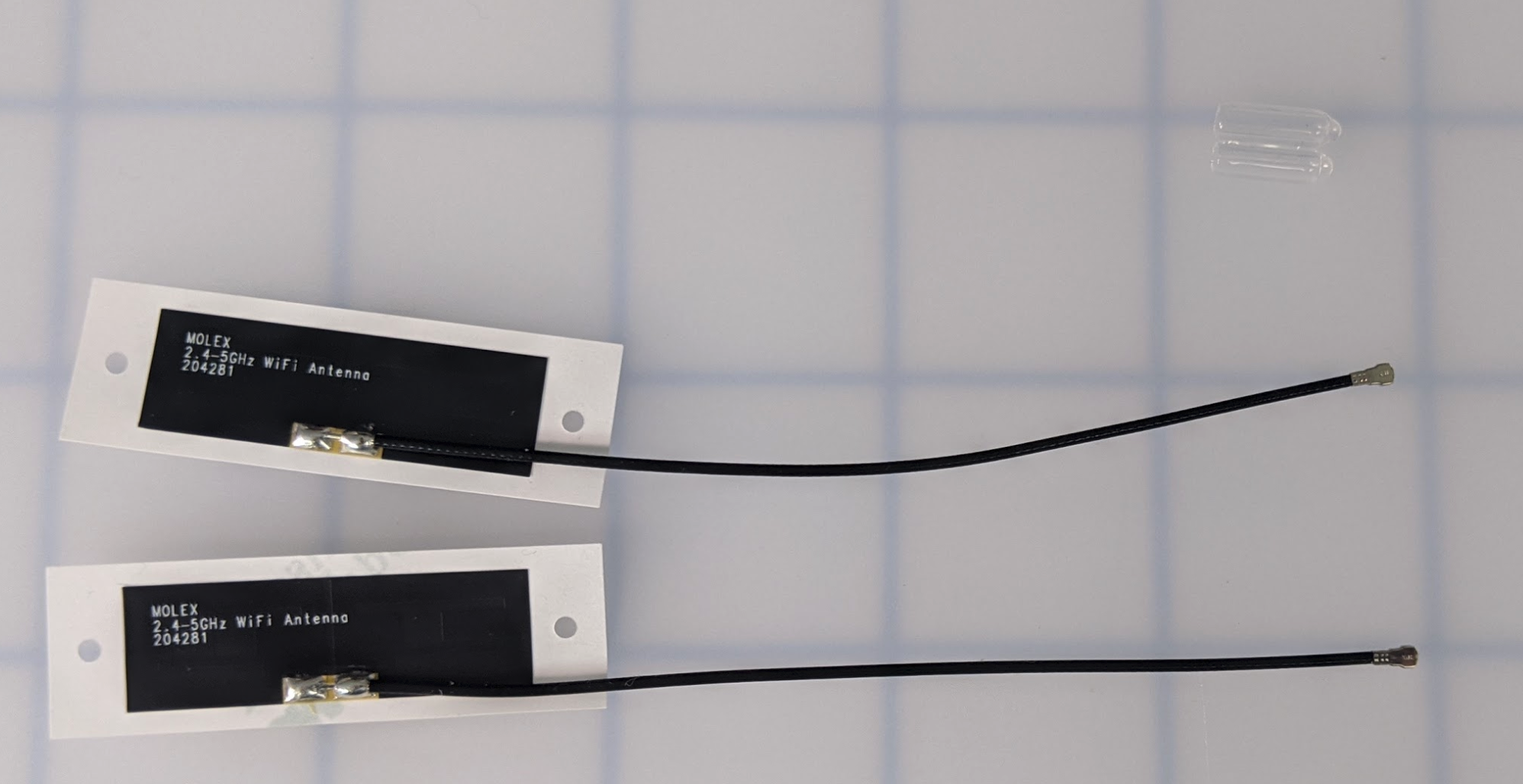

Retire la cubierta de plástico de las antenas.

Imagen que muestra la configuración de VEX AI con todas las cubiertas quitadas, resaltando los componentes internos y la configuración del sistema robótico VEX.

Asegúrese de quitar las cubiertas de plástico de ambas antenas.

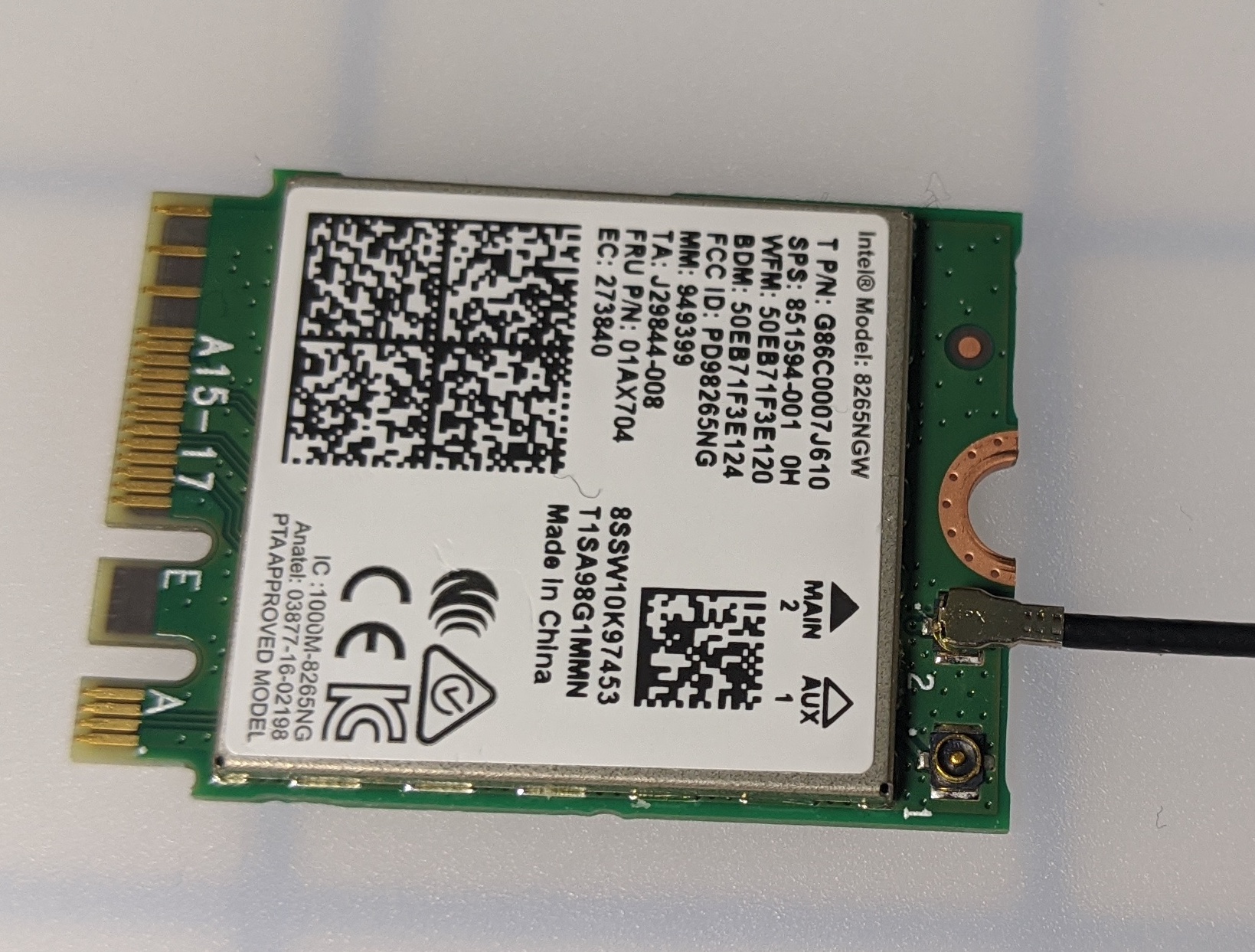

Una vista de primer plano de la configuración de un robot VEX AI, que presenta varios componentes y cableado, que ilustra el proceso de configuración de la robótica VEX en el contexto de la descripción de la categoría V5 y la configuración de VEX AI.

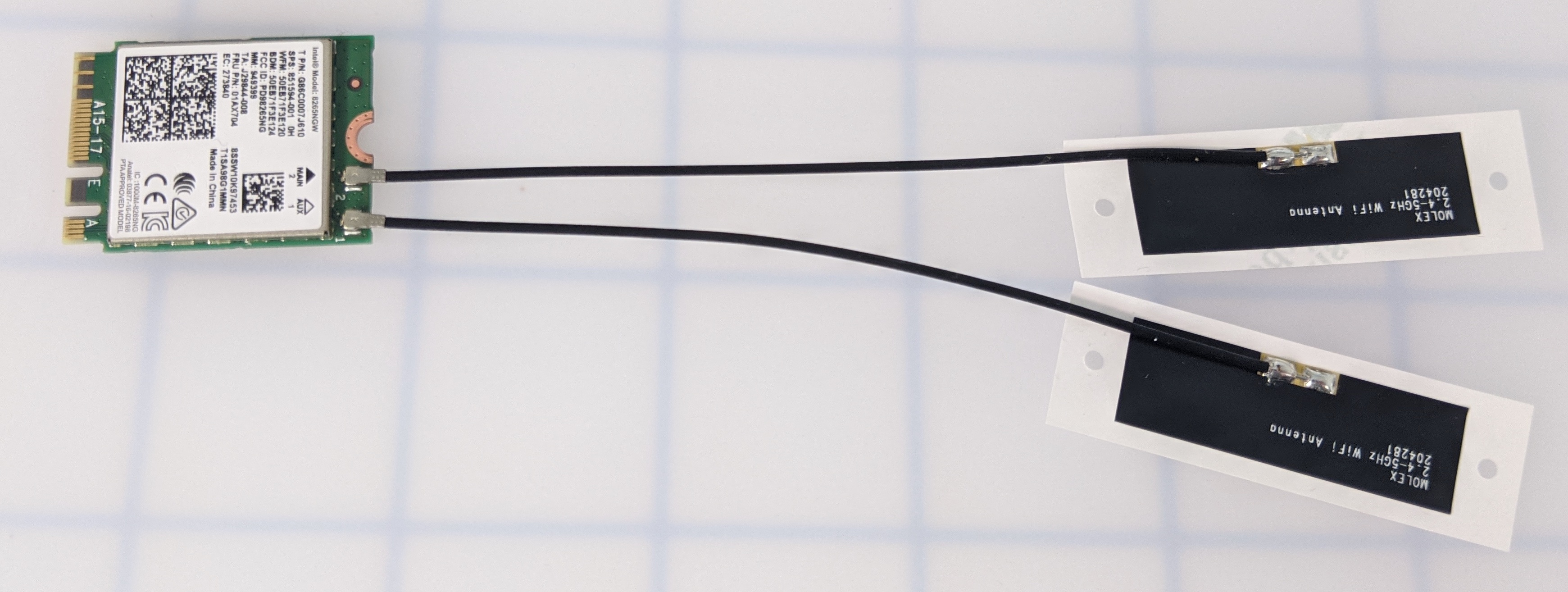

Conecte una antena al Wi-Fi Intel de doble banda. Asegúrese de aplicar una ligera presión, ya que las piezas son delicadas. Un sonido de "clic" asegurará que la antena esté completamente conectada.

Nota: si necesita más presión para fijar la antena, utilice una goma de borrar u otro objeto pequeño para aplicar más presión. No se recomienda utilizar metal para aplicar presión.

Primer plano de una configuración de IA VEX, con varios componentes y cableado, que ilustra el proceso de configuración de la robótica VEX en el contexto de la descripción de la categoría V5.

Conecte la segunda antena siguiendo el mismo procedimiento del paso anterior.

Imagen que muestra el proceso de configuración de VEX AI, con un kit de robótica VEX con varios componentes dispuestos en una mesa, ilustrando los pasos de configuración para una integración efectiva de IA.

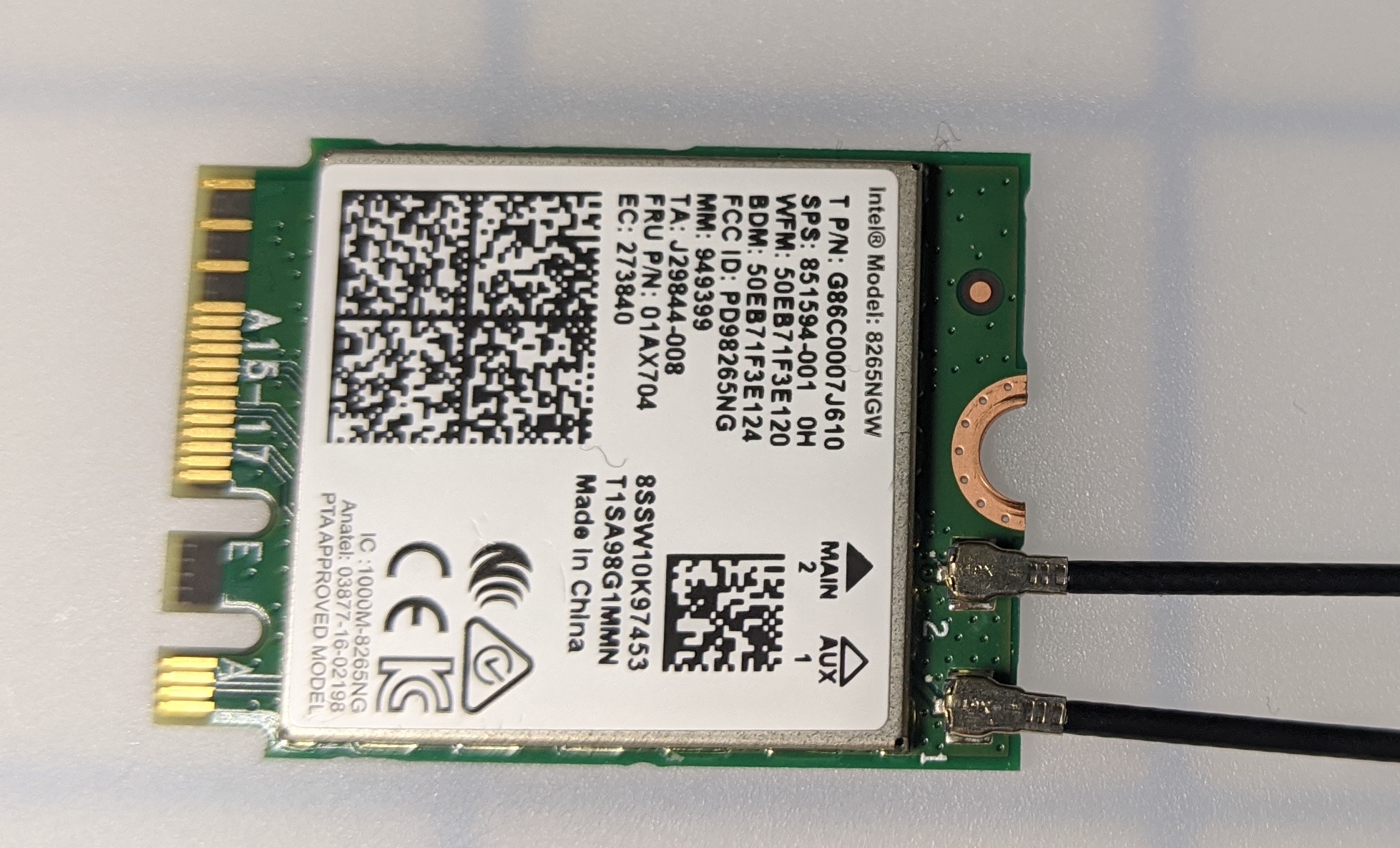

Asegúrese de que ambas antenas estén completamente conectadas al Wi-Fi Intel de doble banda. Elija el Wi-Fi Intel de doble banda para asegurarse de que ambas antenas estén seguras y que ninguna se caiga.

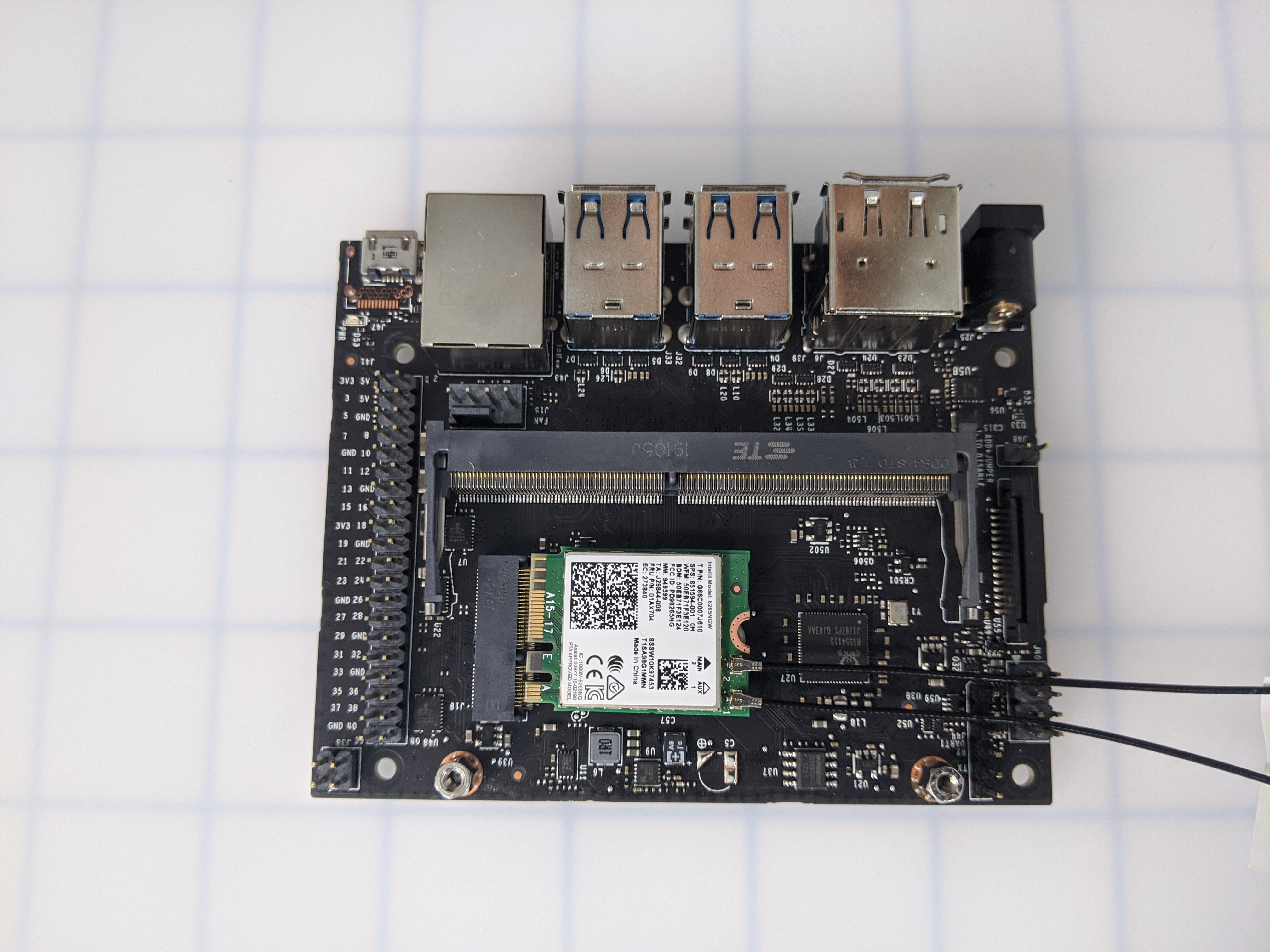

Una imagen de primer plano de la configuración de un robot VEX AI, que muestra los componentes y el cableado necesarios para la configuración. La imagen es parte de la descripción de la categoría V5 en la sección Configuración de VEX AI.

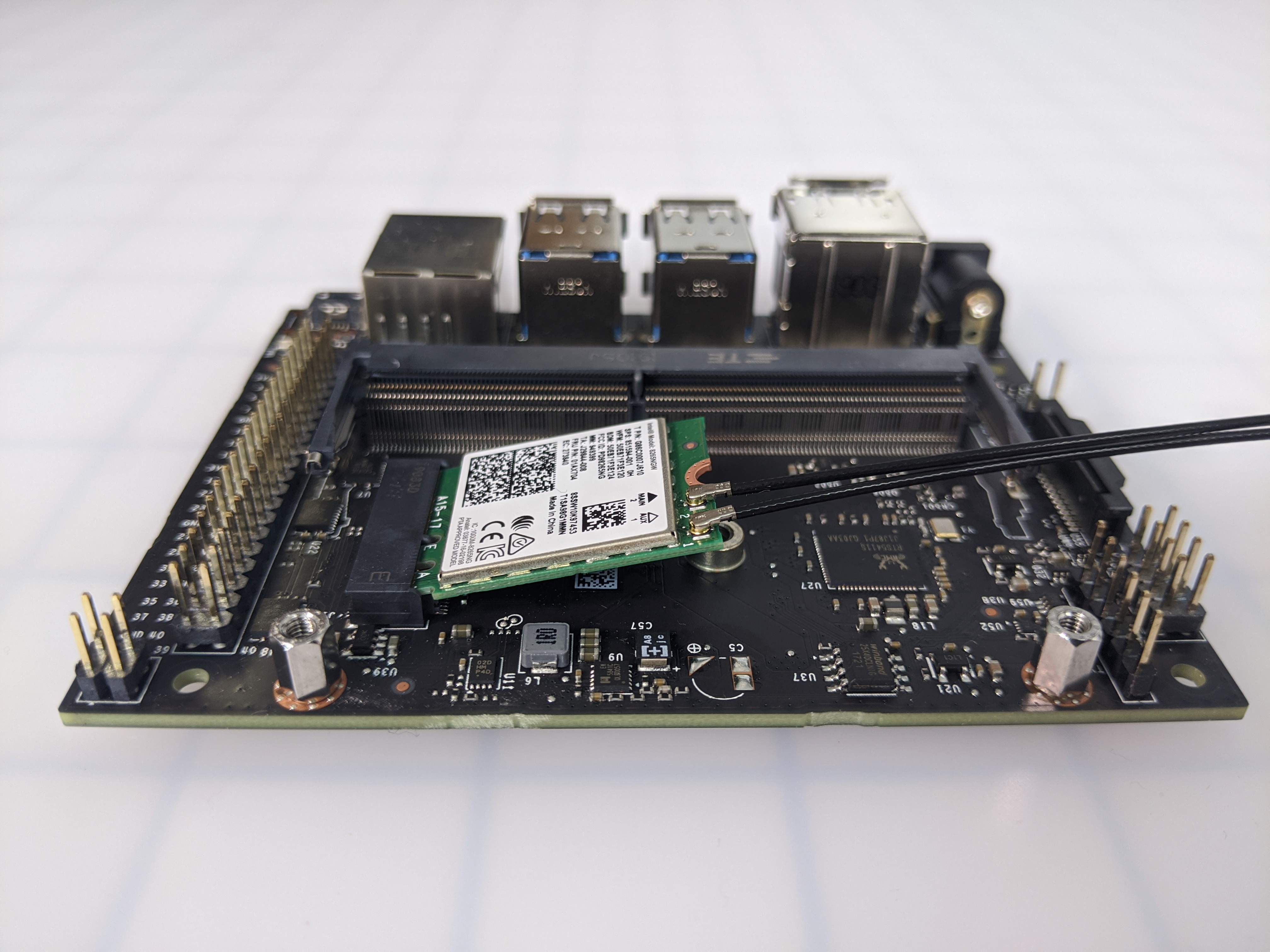

Coloque el Wi-Fi Intel de doble banda en la placa portadora en ángulo.

Una vista de primer plano de la configuración de un robot VEX AI, que muestra los componentes y el cableado necesarios para la configuración en un entorno robótico e ilustra el proceso de configuración de VEX AI para un rendimiento óptimo.

Permanecerá ligeramente inclinado hacia arriba hasta que se use un tornillo para sujetarlo en su lugar.

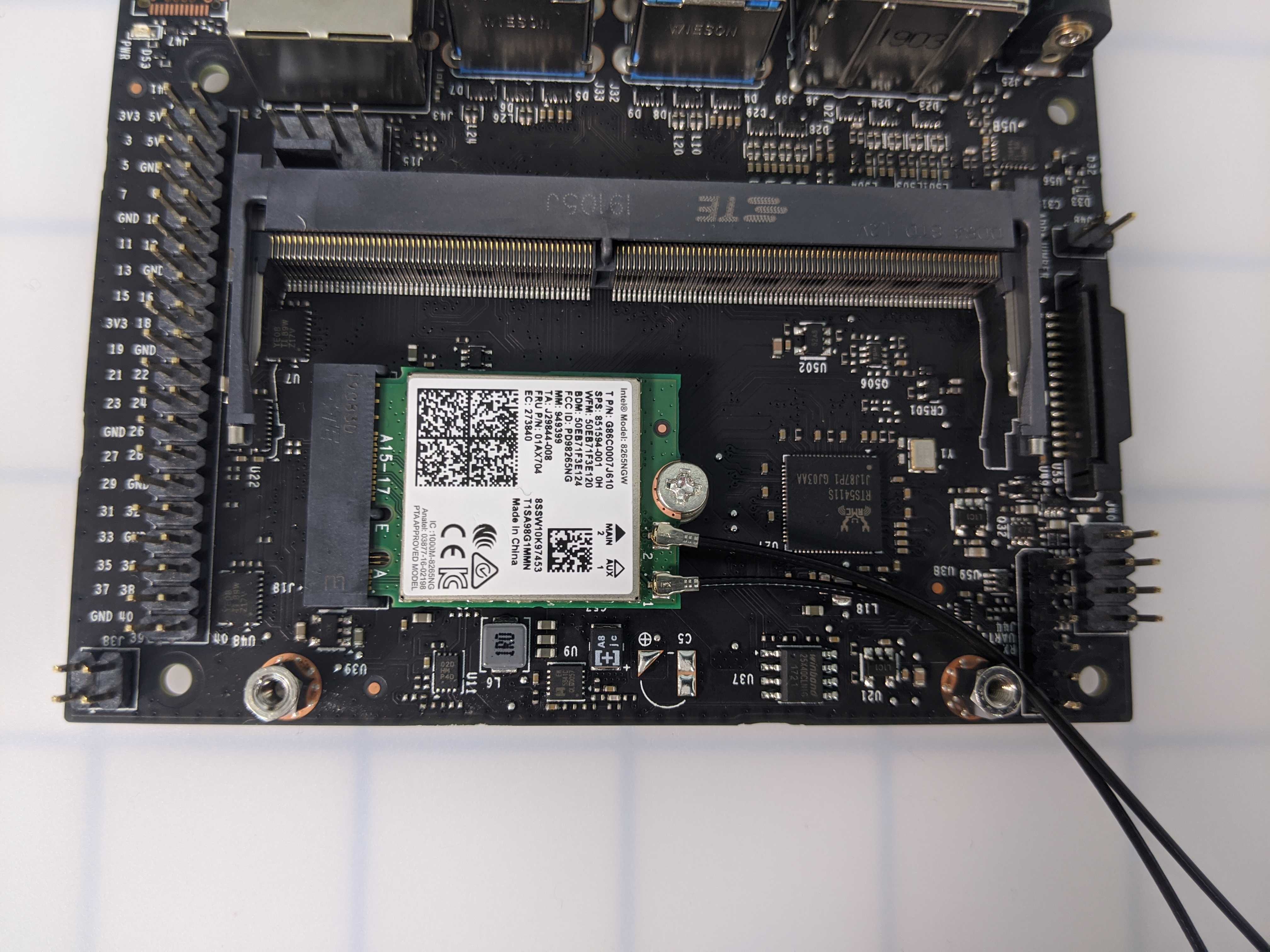

Primer plano de un tornillo montado en una placa de circuito, que ilustra los componentes utilizados en la configuración de VEX AI para robótica.

Asegure el tornillo para sujetar el Wi-Fi Intel de doble banda en su lugar. Asegúrese de no apretar demasiado el tornillo para evitar que se rompa.

Vuelva a conectar el módulo Jetson Nano

Diagrama de orificios del disipador de calor con indicaciones etiquetadas para la configuración de VEX AI, que ilustra la ubicación y las dimensiones de los orificios para un enfriamiento óptimo en el hardware de robótica VEX.

Coloque el módulo Jetson Nano nuevamente en la placa portadora en ángulo. Empuje ligeramente hacia abajo para que los orificios de los tornillos queden al mismo nivel.

Primer plano de los tornillos finales que se instalan en una configuración VEX AI, que ilustra el proceso de ensamblaje de los componentes robóticos V5.

Asegure los dos tornillos nuevamente en el módulo Jetson Nano para conectarlo a la placa portadora. Asegúrese de no apretar demasiado los tornillos para evitar que se pelen.

Diagrama que ilustra el proceso de configuración de Wi-Fi de VEX AI, con componentes etiquetados y pasos de conexión para una conectividad de red óptima.

El Wi-Fi Intel de doble banda y las antenas ya están instalados.
