El uso del Switch le permite darle vida al sistema VEX GO sin programación.

Utilice el interruptor con un motor

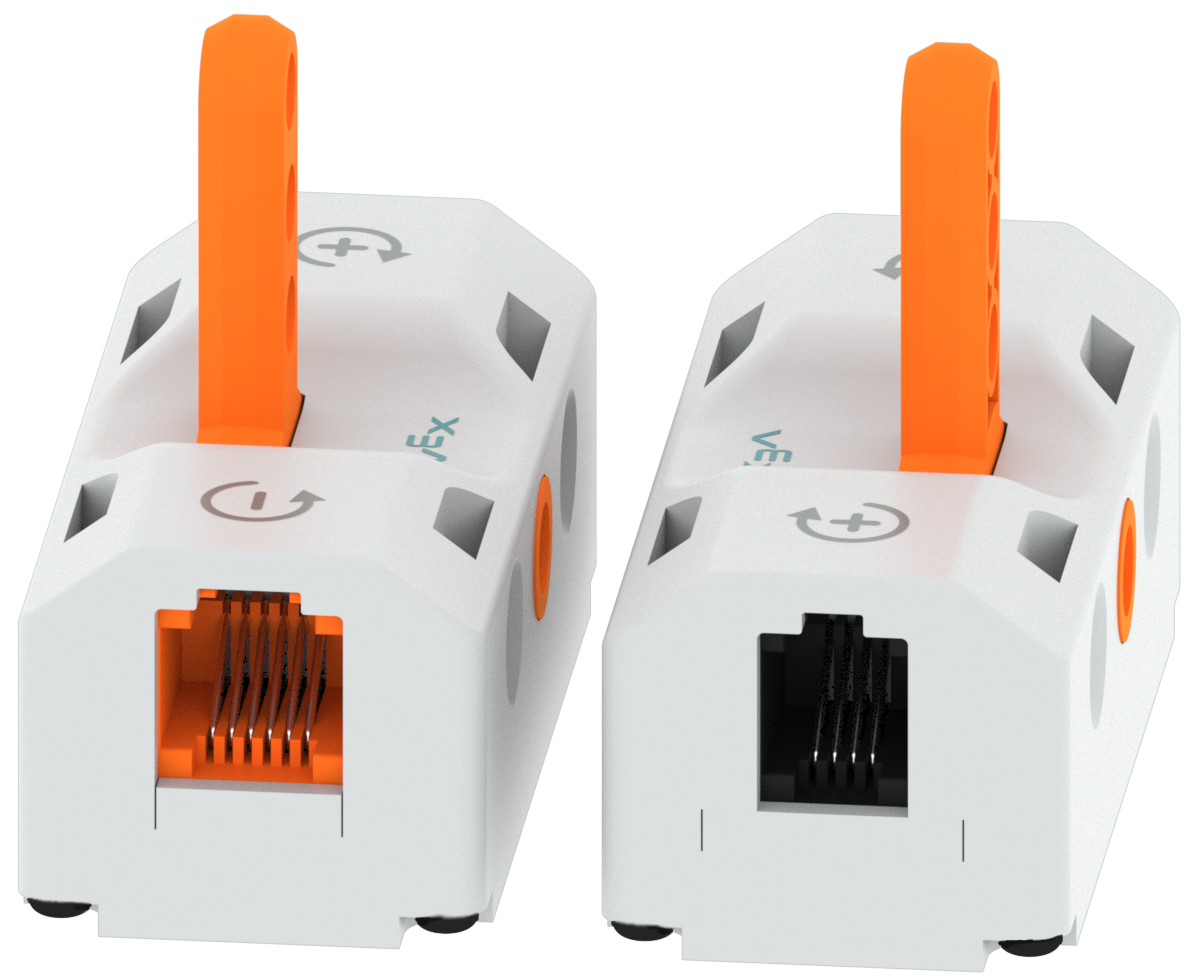

Pieza del interruptor que se muestra desde ambos lados para ilustrar que tiene un puerto en cada lado. El puerto inteligente no está coloreado y es más pequeño, mientras que el puerto de la batería es naranja y más grande.

Usar un motor con el interruptor le permite controlar el motor sin necesidad de programación.

Hay dos puertos en el Switch. Un puerto inteligente para conectar un motor o un parachoques LED y un puerto de batería naranja para conectar una batería.

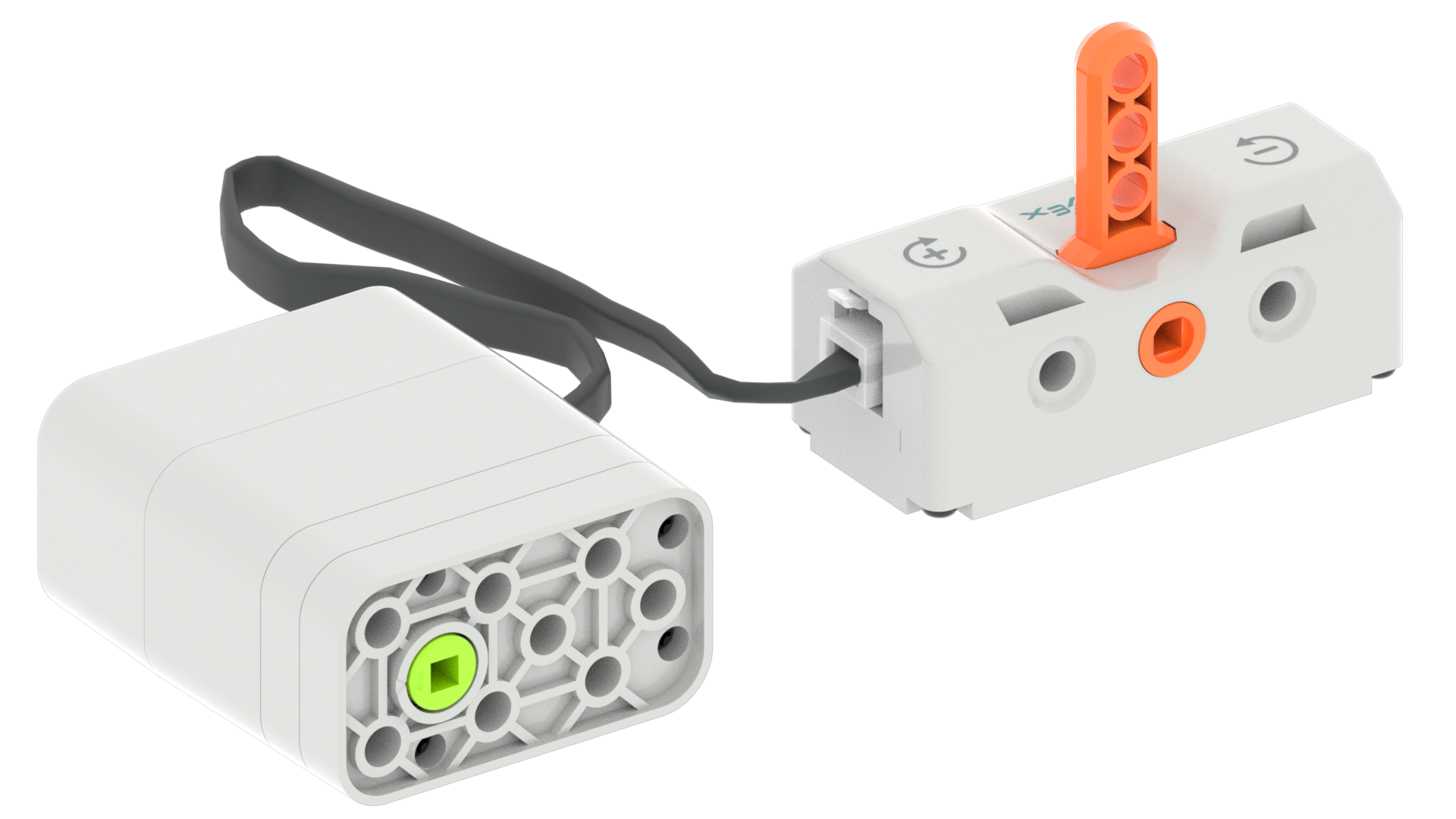

Motor con su cable conectado al puerto inteligente del Switch.

Conecte un motor al conmutador insertando el cable del motor en el puerto inteligente del conmutador.

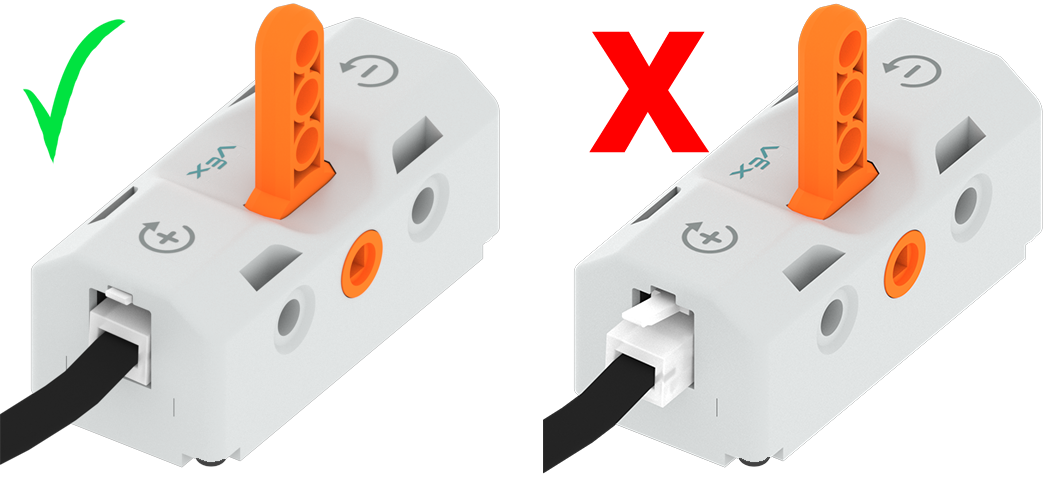

Diagrama de dos piezas de interruptor con cables de motor conectados a sus puertos inteligentes. A la izquierda, el cable del motor está completamente enchufado y hay una marca de verificación verde, mientras que a la derecha, el cable del motor solo está enchufado parcialmente y hay una X roja.

Asegúrese de que el cable del motor esté completamente insertado en el puerto inteligente del conmutador. Un sonido de "clic" asegurará que el cable esté completamente insertado en el Smart Port.

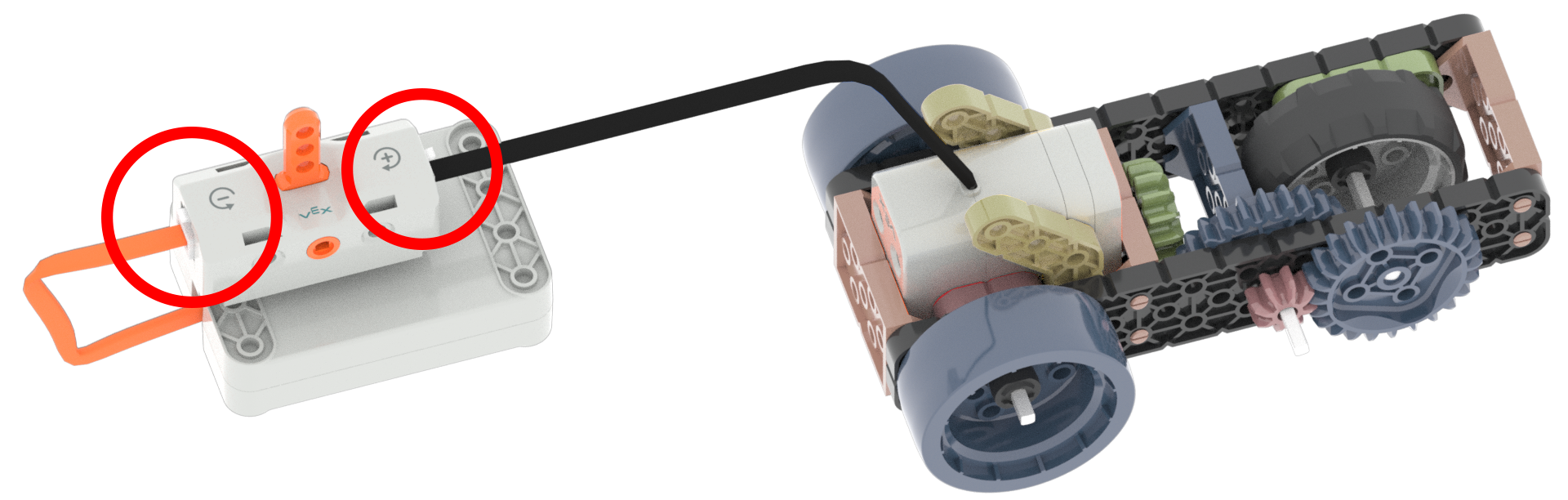

Diagrama de una pieza de interruptor con un cable de motor y un cable de batería conectados a sus respectivos puertos. Los puertos utilizados están resaltados en círculos rojos.

Para controlar un motor con el interruptor, asegúrese de que un motor y una batería ) estén conectados al interruptor.

Hay tres configuraciones en el Switch

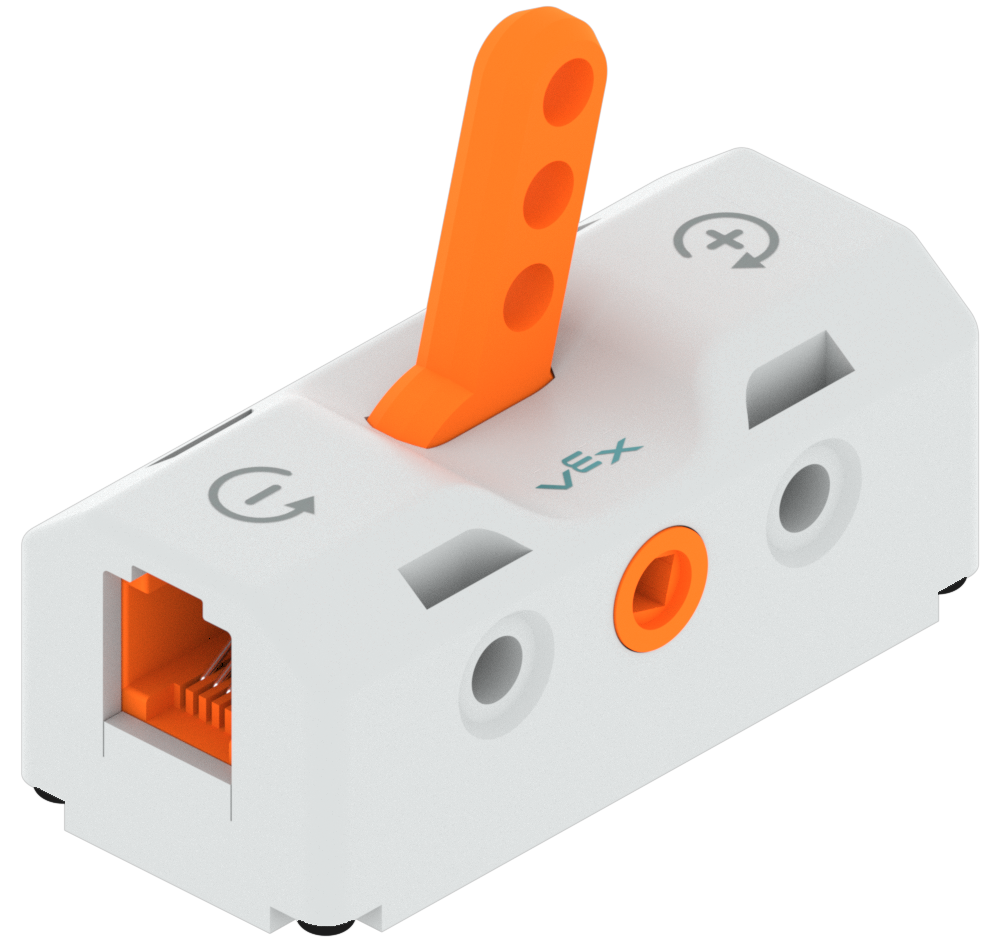

Pieza de conmutación con la palanca girada a la posición de avance marcada con un signo más.

'+': gira el motor hacia adelante.

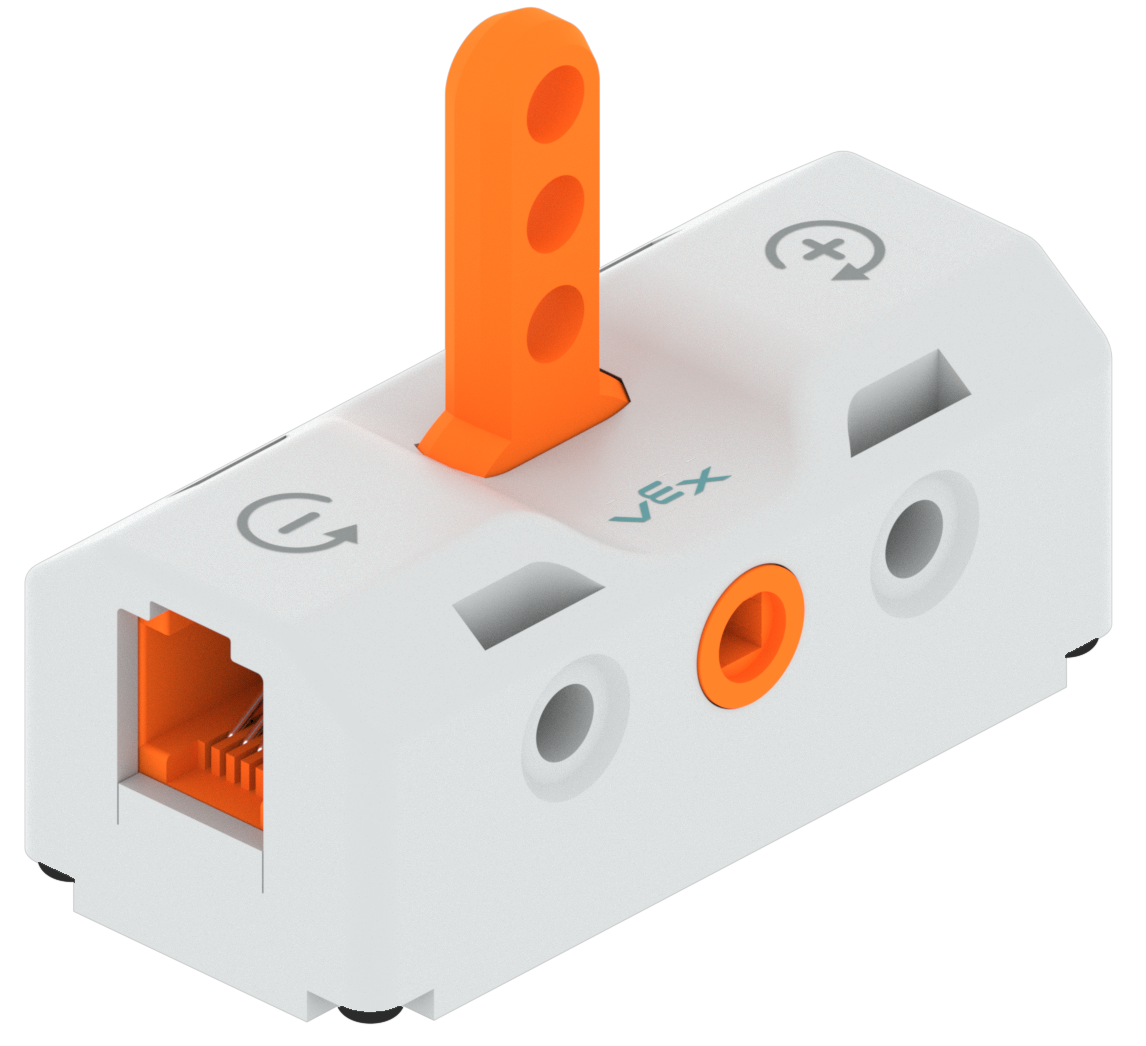

Pieza del interruptor con la palanca girada a una posición neutra y apuntando hacia arriba.

Neutral: apaga el Motor.

Pieza del interruptor con la palanca girada a la posición inversa marcada con un signo menos.

'-': hace girar el motor en dirección inversa.

Vea las tres configuraciones del Switch en esta animación.

Utilice el interruptor con el parachoques LED

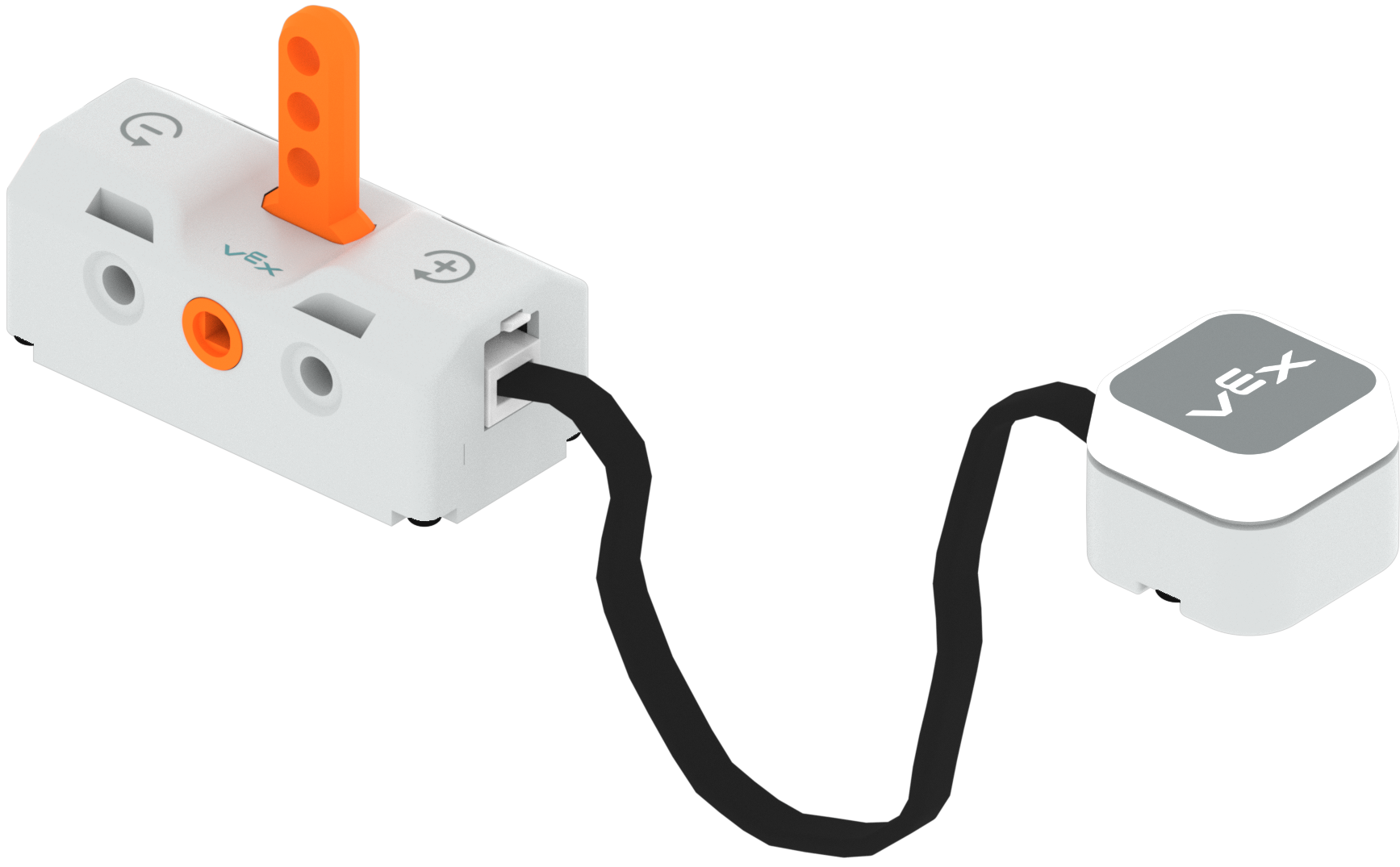

Parachoques LED con su cable conectado al puerto inteligente del Switch.

Conecte el parachoques LED al interruptor insertando el cable del parachoques LED en el puerto inteligente del interruptor.

Diagrama de dos piezas de interruptor con cables de parachoques LED conectados a sus puertos inteligentes. A la izquierda, el cable del parachoques LED está completamente enchufado y hay una marca de verificación verde, mientras que a la derecha, el cable del parachoques LED solo está enchufado parcialmente y hay una X roja.

Asegúrese de que el cable de parachoques LED esté completamente insertado en el puerto inteligente del conmutador. Un sonido de "clic" asegurará que el cable esté completamente insertado en el Smart Port.

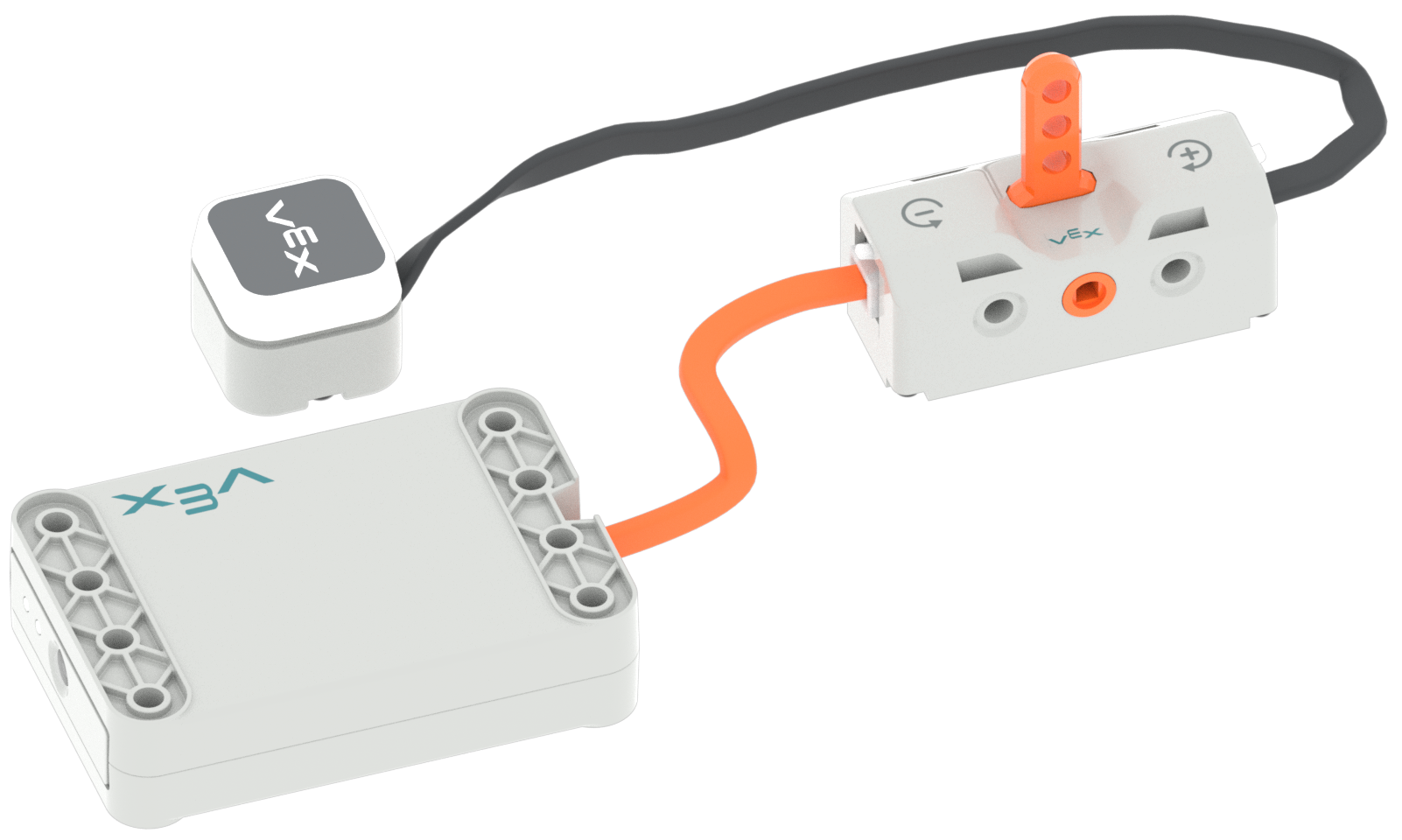

Diagrama de una pieza de interruptor con un cable de parachoques LED y un cable de batería conectados a sus respectivos puertos.

Para controlar el parachoques LED con el interruptor, asegúrese de que el parachoques LED y la batería estén conectados al interruptor.

Hay tres configuraciones en el interruptor cuando se conecta al parachoques LED

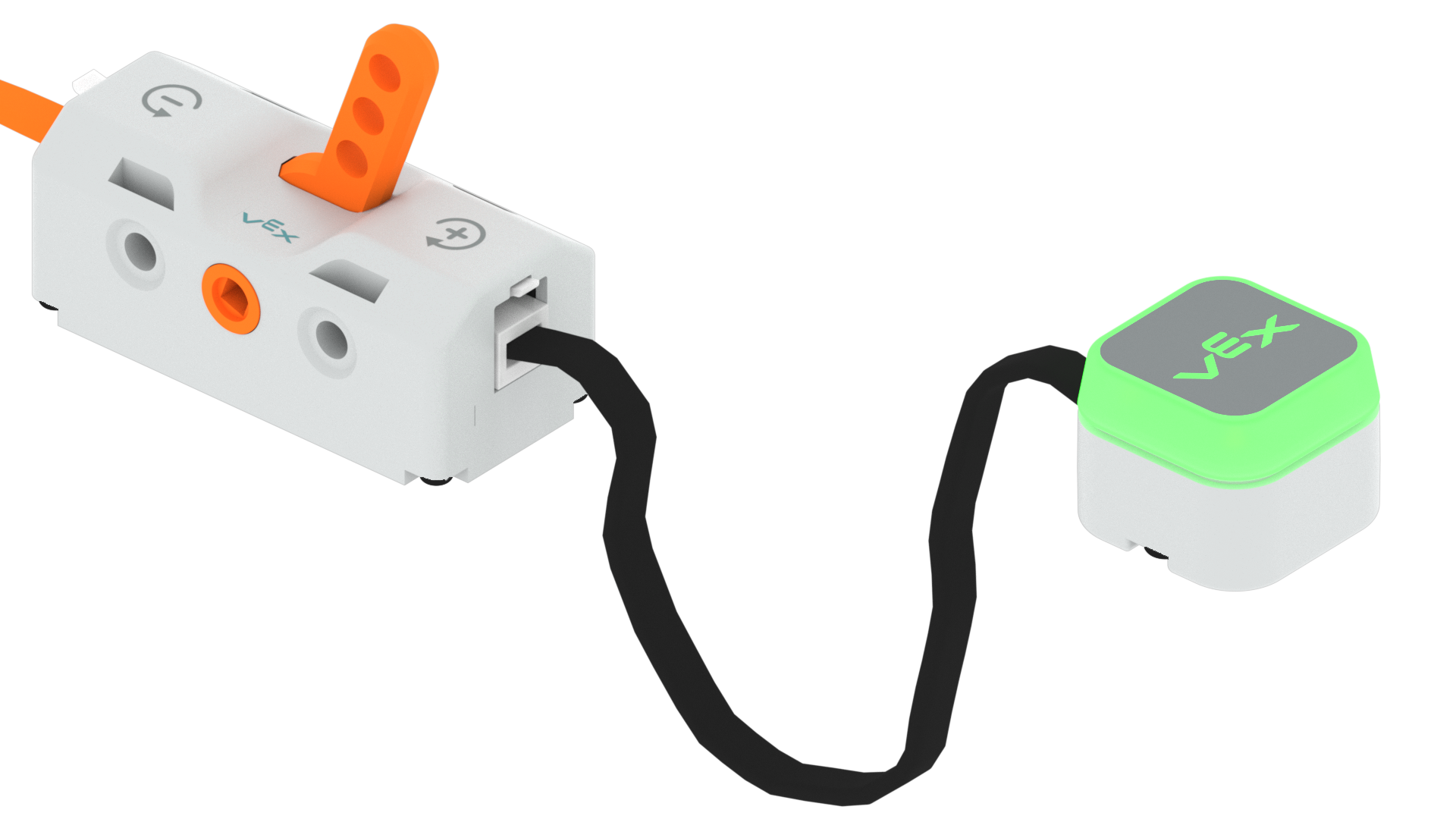

Pieza de conmutación con la palanca girada a la posición de avance marcada con un signo más. El parachoques LED conectado se ilumina en verde.

'+': establece el color del parachoques LED en verde.

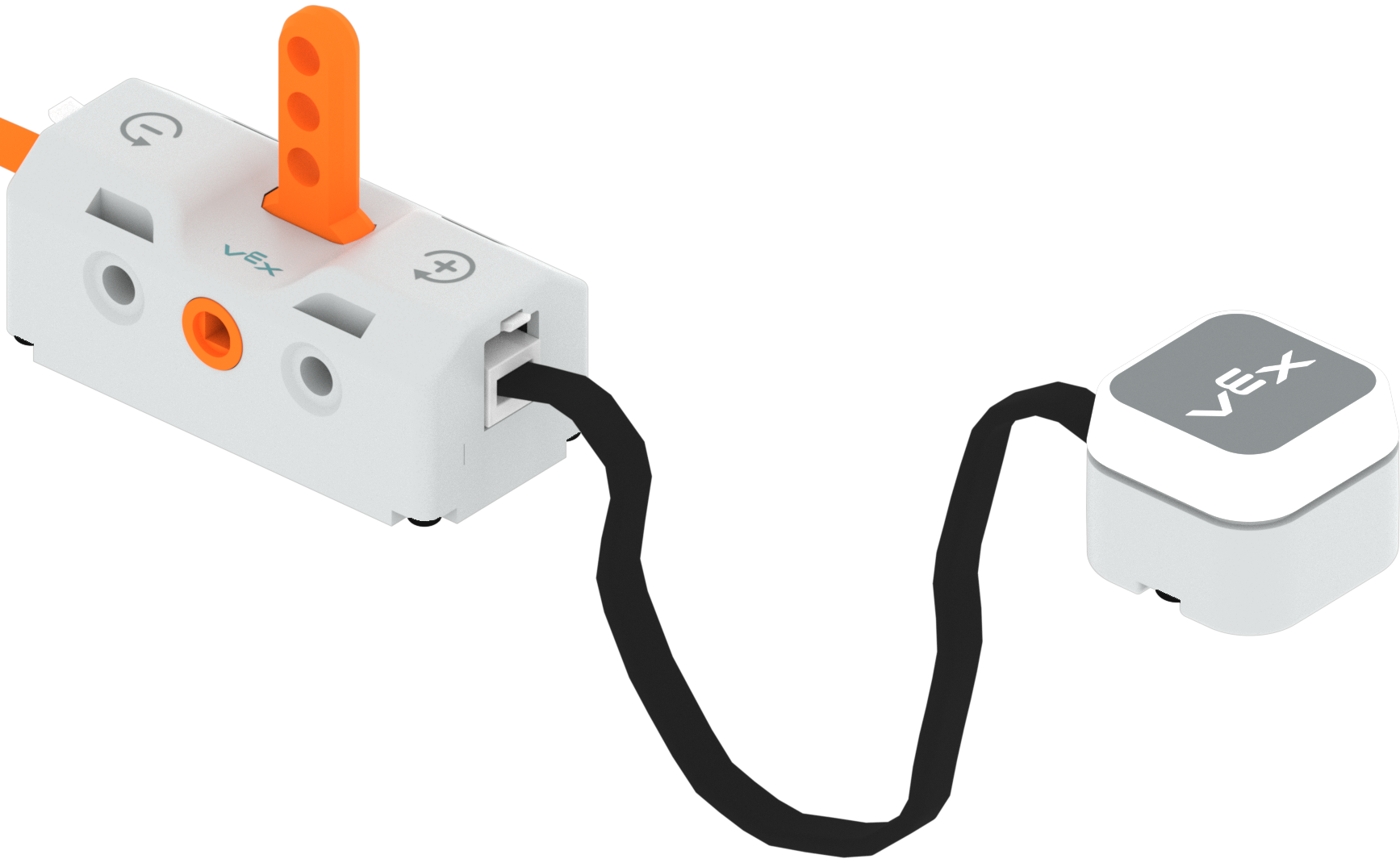

Pieza del interruptor con la palanca girada a una posición neutra y apuntando hacia arriba. El parachoques LED conectado está apagado.

Neutral: apaga el parachoques LED.

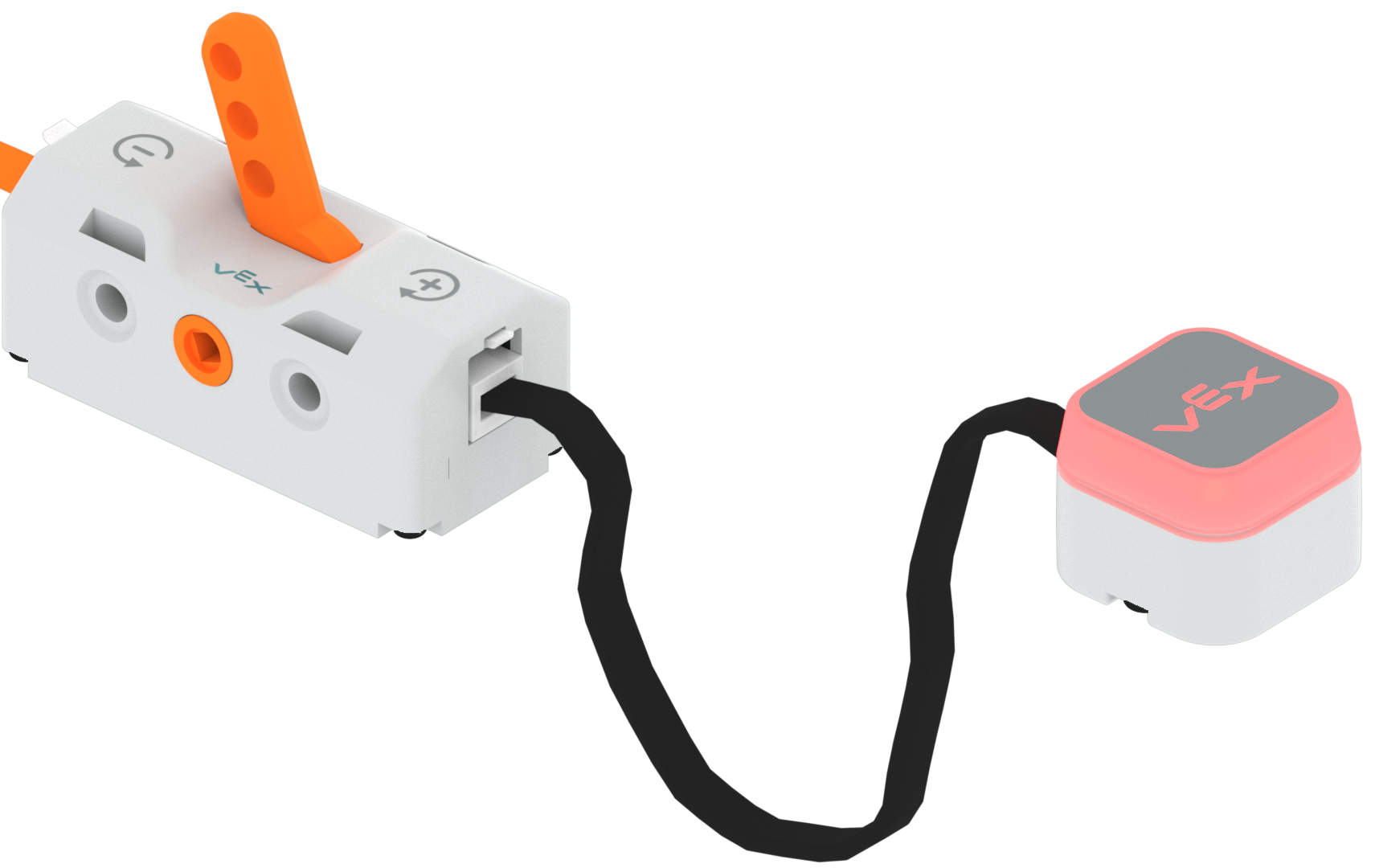

Pieza del interruptor con la palanca girada a la posición inversa marcada con un signo menos. El parachoques LED conectado se ilumina en rojo.

'-' : establece el color del parachoques LED en rojo.
