Cuando se trabaja con VEXcode V5 en un dispositivo (iPad/tableta Android/tableta Amazon Fire), es importante comprender cómo conectar su dispositivo al VEX V5 Robot Brain para poder descargar y ejecutar proyectos.

Cómo conectar el cerebro del robot V5 a un dispositivo

Imagen de la batería de radio VEX V5 Brain que muestra la conexión de la batería y las especificaciones para el sistema robótico V5, ilustrando cómo conectar la batería al V5 Brain.

Asegúrese de que el V5 Robot Brain esté conectado a una batería V5 y a una radio V5.

Ilustración del botón de encendido del V5 Brain, que muestra la ubicación y el diseño del botón de encendido en el V5 Brain, utilizado para conectarse al sistema V5.

Encienda el V5 Robot Brain presionando el botón de encendido.

Interfaz de configuración para conectarse al V5 Brain, que muestra opciones y configuraciones para las preferencias del usuario en un diseño claro.

Seleccione 'Configuración' en la pantalla del V5 Robot Brain para verificar el tipo de radio. El tipo de radio debe configurarse en Bluetooth para que la conexión sea exitosa.

Diagrama de conexión de tipo radio VEXnet al cerebro VEX V5, ilustrando los puertos y la configuración para una integración adecuada en proyectos de robótica.

Se abrirá la ventana de diálogo Configuración. Busque el tipo de radio en la esquina inferior izquierda. Si el tipo de radio está configurado en VEXnet, cámbielo a Bluetooth presionando el área Tipo de radio.

Botón etiquetado 'Aceptar' para confirmar cambios en el proceso de conexión de VEX V5 Brain, ilustrando el paso final en la configuración.

Aparecerá un mensaje para confirmar el cambio del tipo de radio. Seleccione 'Aceptar' para confirmar el cambio.

Tipo de radio Bluetooth para el sistema robótico VEX V5, que ilustra el diseño del dispositivo y las características de conexión para la integración con el V5 Brain.

Asegúrese de que el tipo de radio muestre que ahora está conectado a través de Bluetooth.

Diagrama que muestra la configuración de datos de radio en un cerebro VEX V5, ilustrando cómo conectar el cerebro a un módulo de radio para la comunicación.

Asegúrese de que los datos de radio estén configurados en "Activado".

Captura de pantalla de la interfaz de configuración de VEX V5 que muestra las opciones para conectarse al Brain, incluidas las configuraciones de red y las funciones de administración del dispositivo.

Verifique el ícono de conexión. Una vez que el tipo de radio esté configurado en Bluetooth y los datos de radio estén activados, el ícono de conexión mostrará "BD".

Ventana de diálogo de configuración para V5, que muestra opciones para conectarse al Brain, incluidos ajustes de configuración e indicadores de estado de conexión.

Nota: Si el tipo de radio está configurado en VEXnet, el ícono de conexión mostrará 'V'.

Ícono de VEXcode V5, que representa el software utilizado para programar sistemas VEX Robotics V5, que aparece en la sección 'Conectarse al cerebro' de la descripción de la categoría V5.

Inicie VEXcode V5 en su dispositivo.

Imagen que muestra el proceso de conexión al VEX V5 Brain, ilustrando los componentes necesarios y la configuración para establecer un vínculo entre el robot y la unidad cerebral.

Al iniciar VEXcode V5, es posible que reciba un mensaje que le solicite verificar el uso de Bluetooth. Seleccione "Aceptar".

Nota: si no recibe un mensaje para permitir Bluetooth, verifique la configuración de Bluetooth en su dispositivo para asegurarse de que esté activado.

Icono que representa la conexión al VEX V5 Brain, ilustrando el proceso de vinculación de dispositivos para programación y control.

Seleccione el ícono 'Cerebro' en la barra de herramientas.

Diagrama que ilustra cómo conectar el cerebro VEX V5 a varios componentes, incluidos motores y sensores, con conexiones etiquetadas para una comprensión clara en el contexto de la robótica V5.

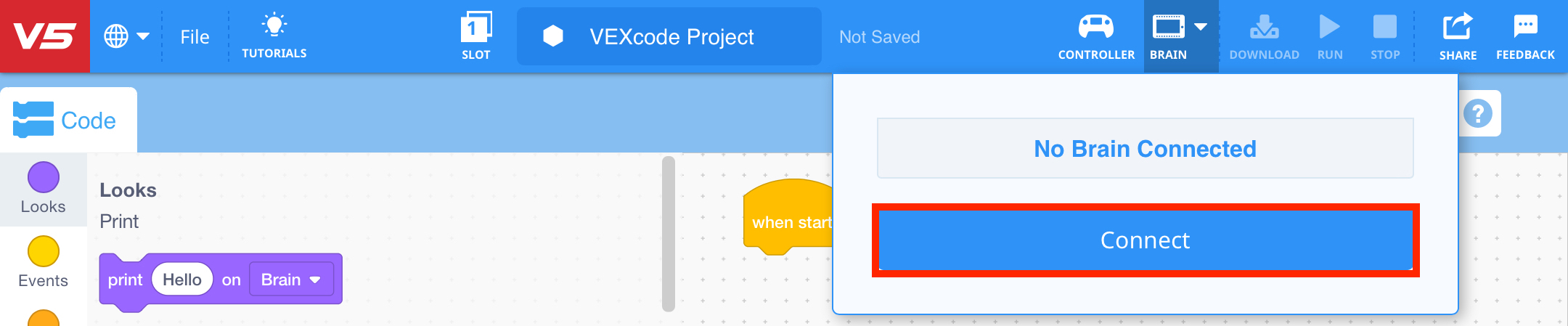

Aparecerá una lista de V5 Robot Brains disponibles. Seleccione el nombre del Brain al que desea conectarse.

Diagrama que ilustra cómo conectarse al VEX V5 Brain, con puertos etiquetados y conexiones para sensores y motores.

Una vez elegido un cerebro, seleccione "Conectar".

Ilustración que muestra cómo conectarse al cerebro VEX V5, con puertos etiquetados y conexiones para varios componentes en una configuración robótica.

Vea el código de conexión de radio que se mostrará en la pantalla del cerebro.

Captura de pantalla de la pantalla Código de conexión de radio de VEX V5, que muestra las opciones de conexión y configuraciones para conectarse al cerebro, ilustrando el proceso de establecer una conexión de radio.

Ingrese el código de conexión de radio en la pantalla del V5 Brain y luego seleccione "Enviar".

Imagen que muestra el proceso de envío de un código de conexión de radio para robots V5, ilustrando los pasos de conexión al componente cerebral.

El icono del Brain se volverá naranja y aparecerá el mensaje "Conectándose a:" mientras el Brain se esté conectando.

Diagrama que ilustra el proceso de conexión al V5 Brain, con componentes y conexiones etiquetados para mayor claridad en el proceso de configuración.

Una vez que el Cerebro esté conectado, el ícono se volverá verde.

Ilustración de un cerebro de robot verde, que simboliza la conectividad y la funcionalidad, relacionada con la descripción de la categoría V5 y la sección sobre la conexión al cerebro.

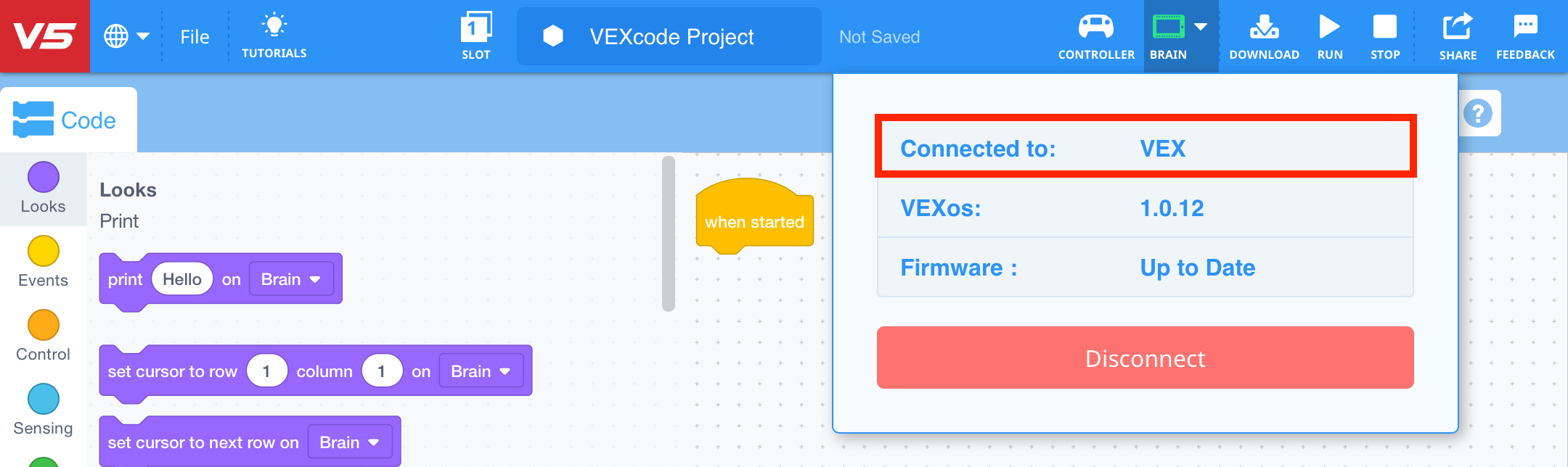

El mensaje en la ventana dirá "Conectado a:" y enumerará el nombre del V5 Brain que está conectado al dispositivo.

Diagrama que muestra cómo conectar los componentes VEX V5 al cerebro, ilustrando los puertos y las conexiones para una configuración adecuada.

Nota: el ícono de conexión mostrará 'D' en la esquina superior derecha de la pantalla del Brain cuando el V5 Robot Brain esté conectado al dispositivo.

Diagrama que ilustra el proceso de conexión al cerebro en el sistema V5, destacando los componentes clave y sus relaciones para una configuración e integración efectivas.

Para desconectarse de un Brain, seleccione "Desconectar".

Nota: si ha seguido todos los pasos y la conexión aún no funciona, verifique la configuración de Bluetooth en su dispositivo para asegurarse de que esté encendida.

Nota para los equipos de competencia: El sistema Field Control solo funciona con la radio VEXnet. Si la radio se cambió a Bluetooth para fines de programación, será necesario volver a cambiarla antes de competir en el campo.
