Uso de la herramienta de engarzado V5 para crear cables inteligentes V5 de longitud personalizada – Biblioteca VEX

Ensamblar sus propios cables inteligentes V5 de longitud personalizada proporciona una gran flexibilidad para la ubicación de sensores y/o motores, además permite una gestión eficiente de los cables.

Suministros necesarios

Los suministros necesarios para ensamblar cables inteligentes V5 de longitud personalizada incluyen:

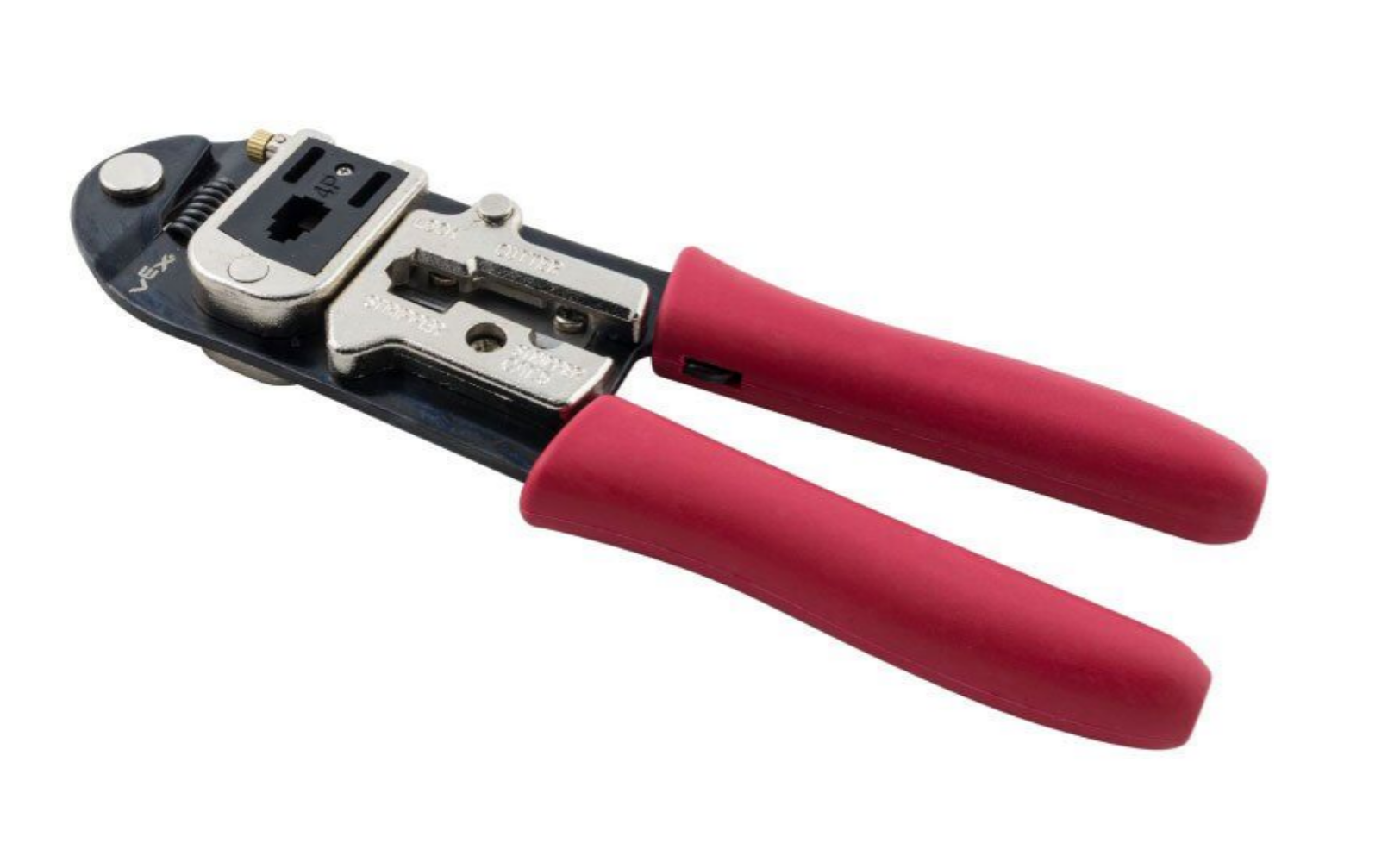

Pieza de herramienta de crimpado de cable inteligente V5.

Herramienta para engarzar cables inteligente V5 (276-5773)

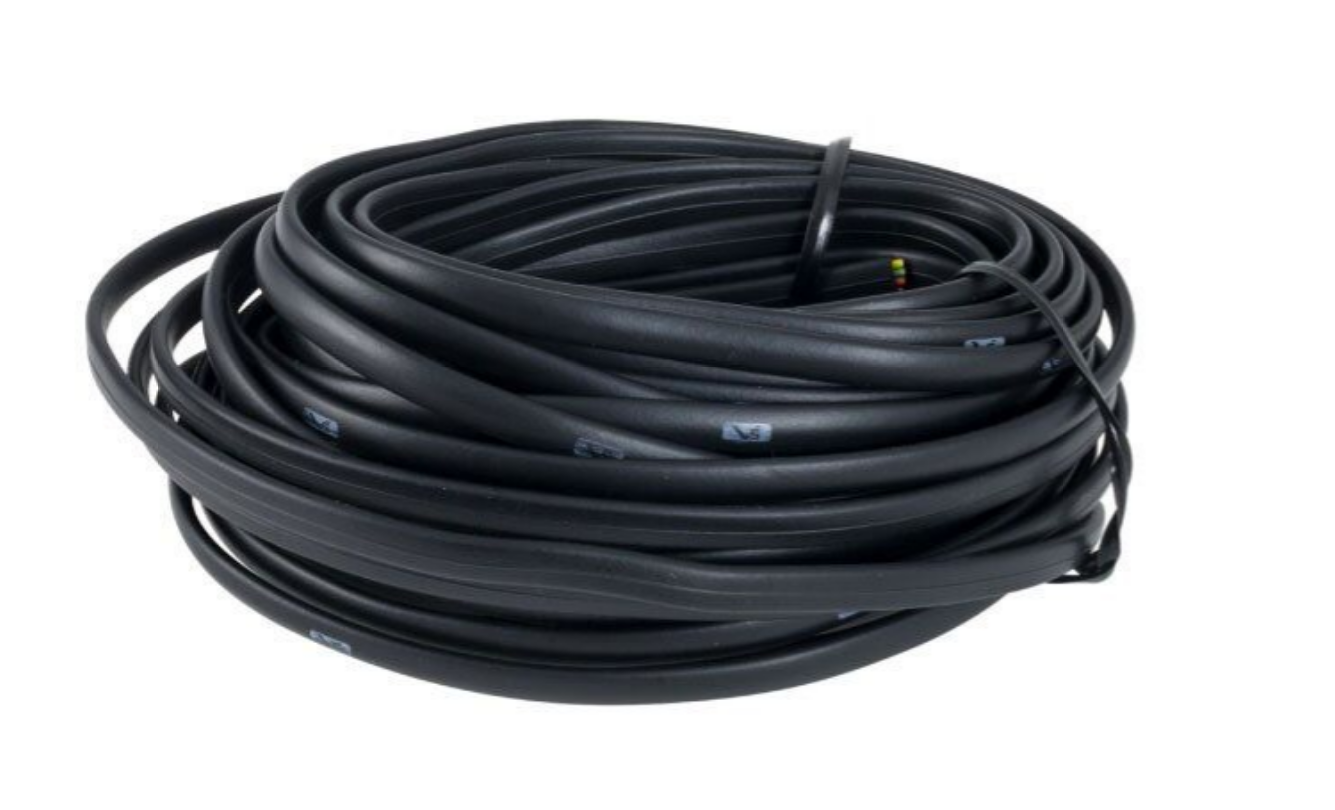

Cable inteligente V5 Pieza de stock.

Existencias de cables inteligentes V5 (276-5774)

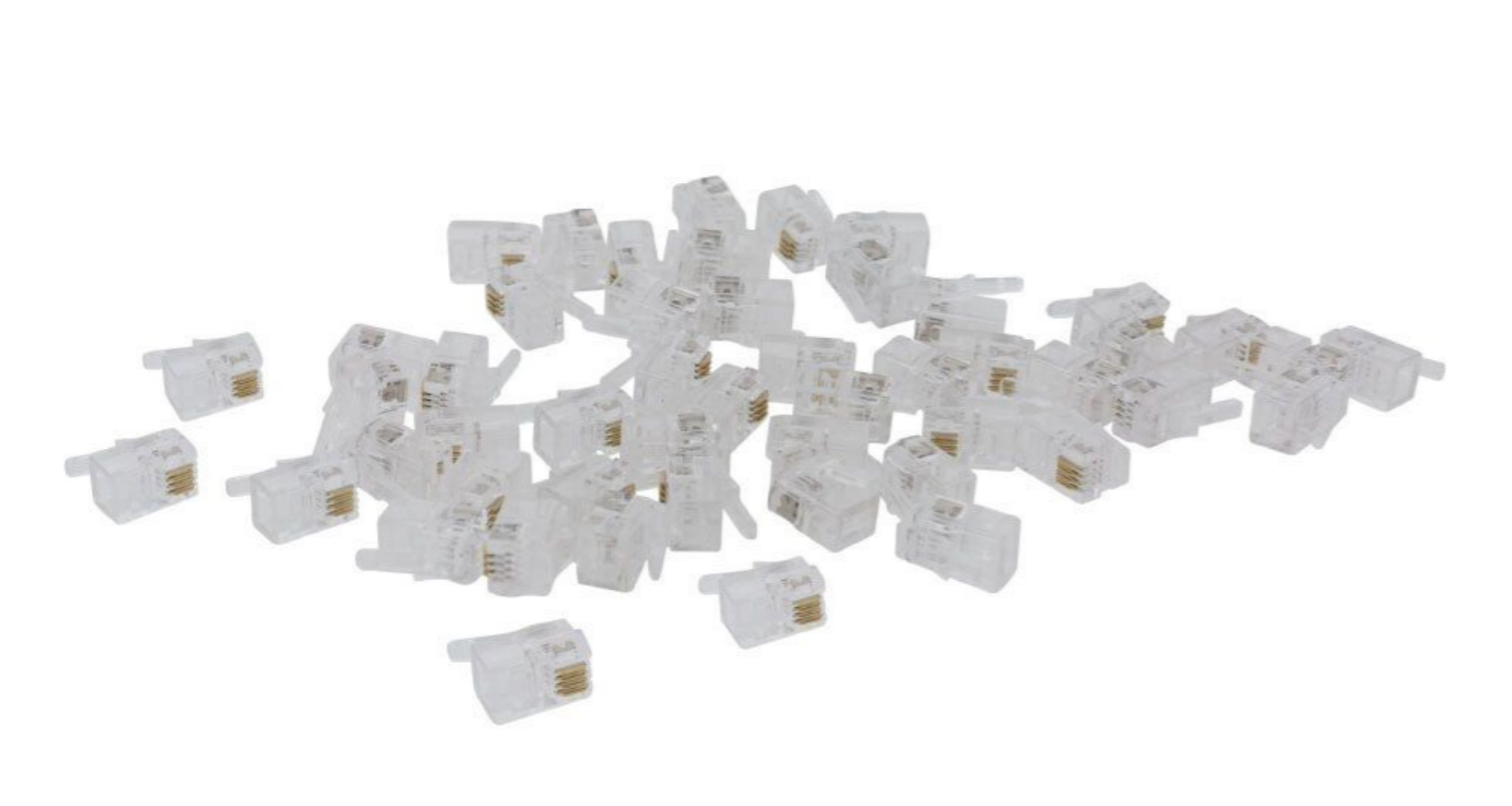

Piezas de conector de cable inteligente V5.

Conectores de cable inteligentes V5 (276-5775)

Icono de dibujos animados de un marcador.

Un marcador u otro utensilio de escritura que se utiliza para marcar la ubicación del corte en el cable.

Nota: Algunas cadenas son útiles pero no necesarias.

Medición y corte del cable inteligente V5

Se utiliza una cuerda para medir la distancia entre los dos puertos inteligentes, ya que es más fácil trabajar con una cuerda que con el propio cable.

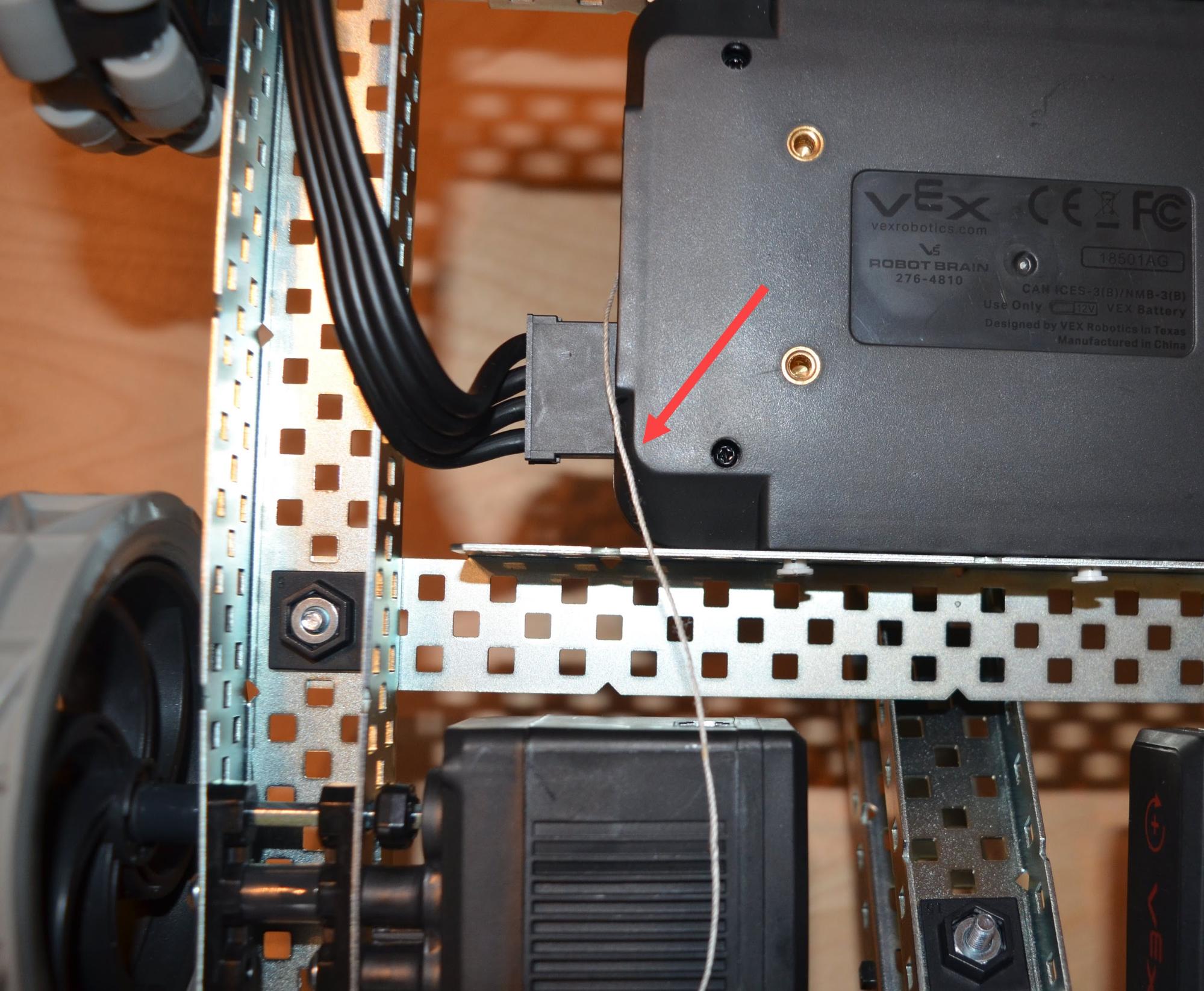

Coloque el V5 Smart Cable entre el Smart Port del V5 Brain y un Smart Port de un dispositivo.

El cable puede ser rígido y difícil de colocar. Si es así, una opción es utilizar un trozo de cuerda para medir la distancia entre los dos Smart Ports.

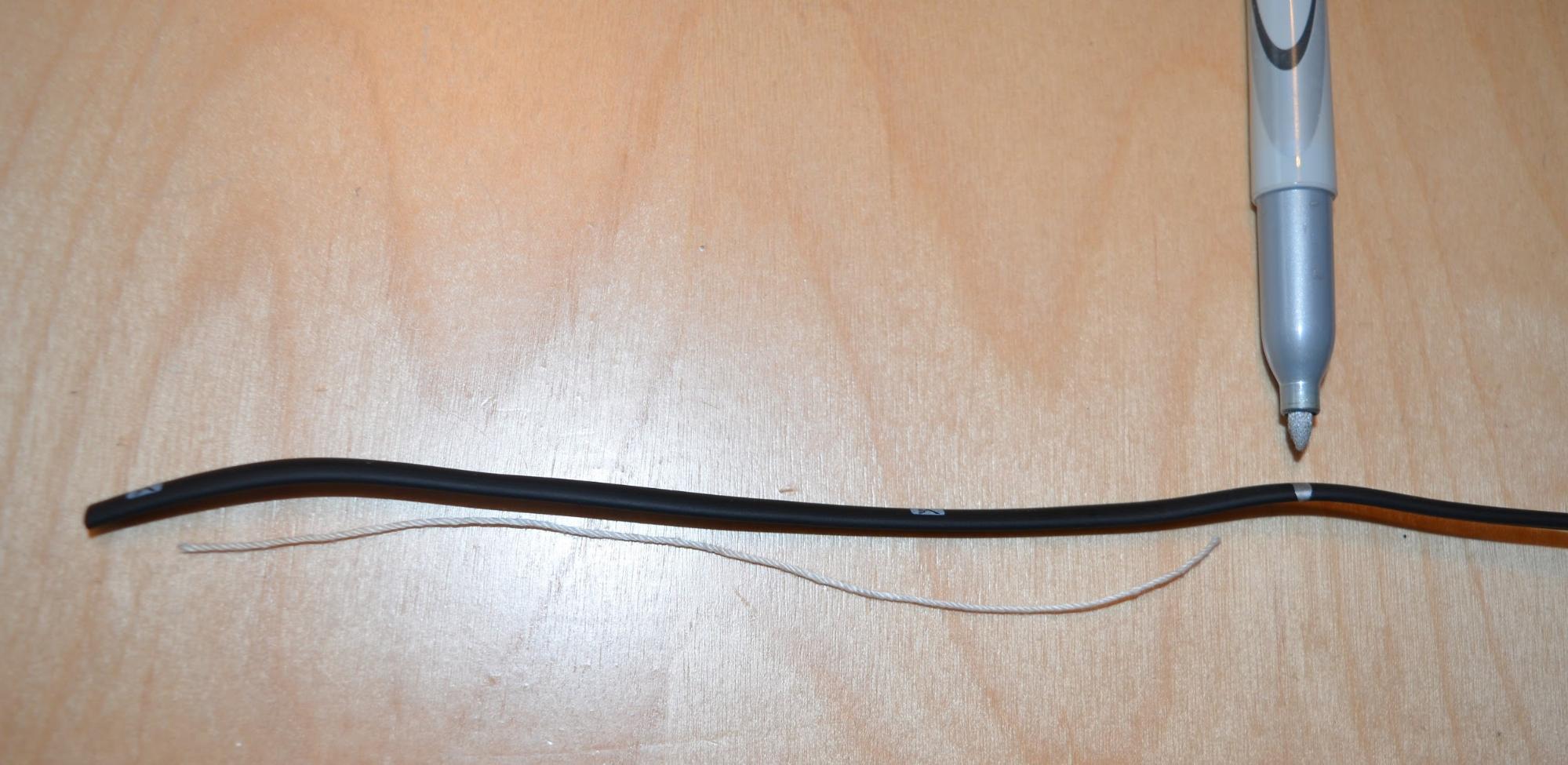

Se coloca un trozo de cuerda cortado al lado de un trozo de cable y se utiliza un marcador para transferir la medida de la cuerda al cable mismo. Se dejó aproximadamente media pulgada de espacio a cada lado para dejar lugar para los conectores.

Una vez medida la longitud del cable, deja un poco de espacio extra en cada extremo para los conectores. Luego, usando el marcador u otro utensilio de escritura, marque la ubicación en el cable donde se debe cortar.

Otra opción es cortar un trozo de cuerda del largo requerido que debe tener el cable. Luego, coloca la cuerda al lado del cable para medir la distancia, dejando un poco más en cada extremo para los conectores antes de marcar la ubicación del corte.

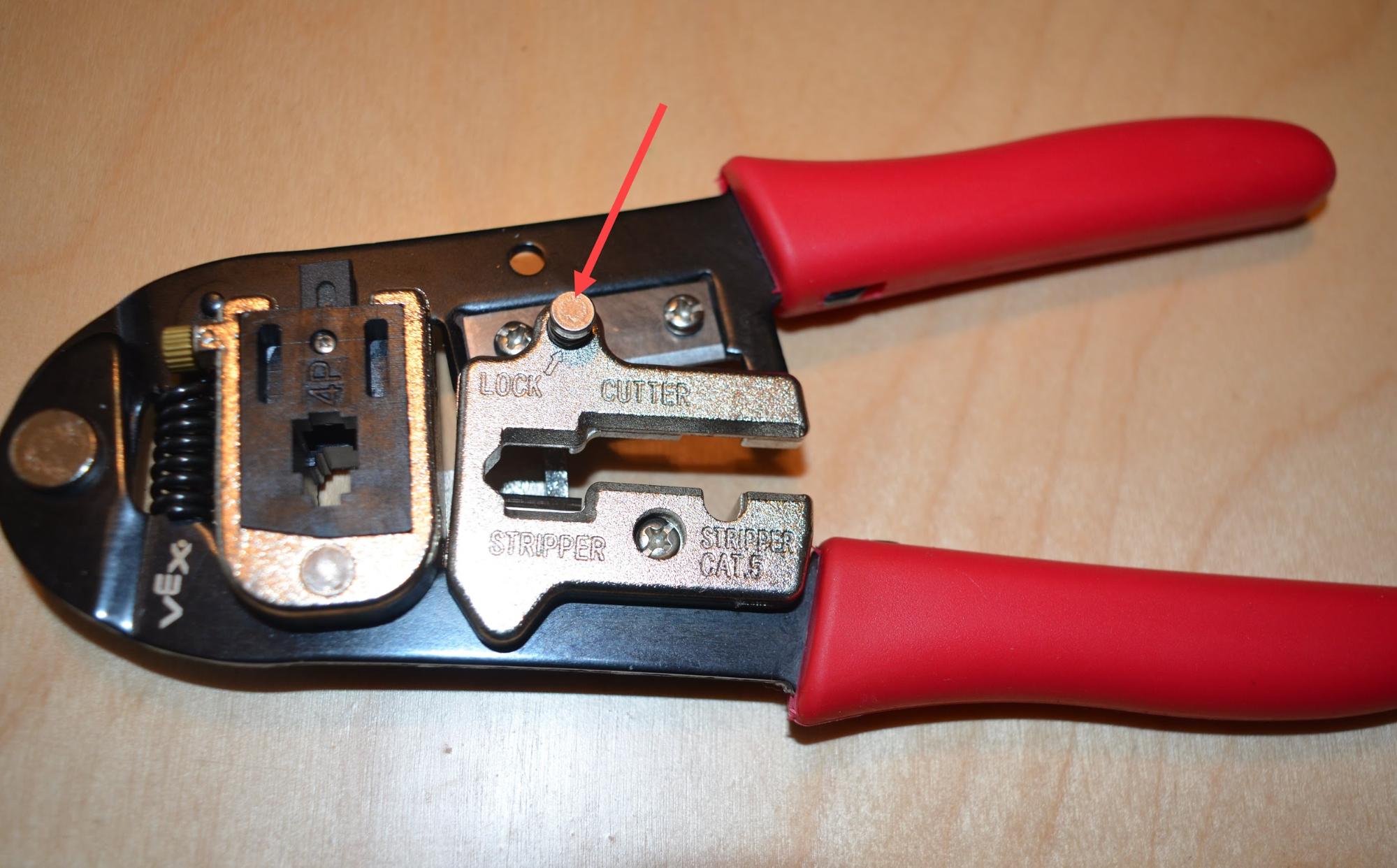

La herramienta de crimpado de cables inteligente V5 se muestra con su pasador de bloqueo resaltado.

Si su herramienta de engarzado está bloqueada, apriete las manijas o tire hacia arriba del pasador de bloqueo.

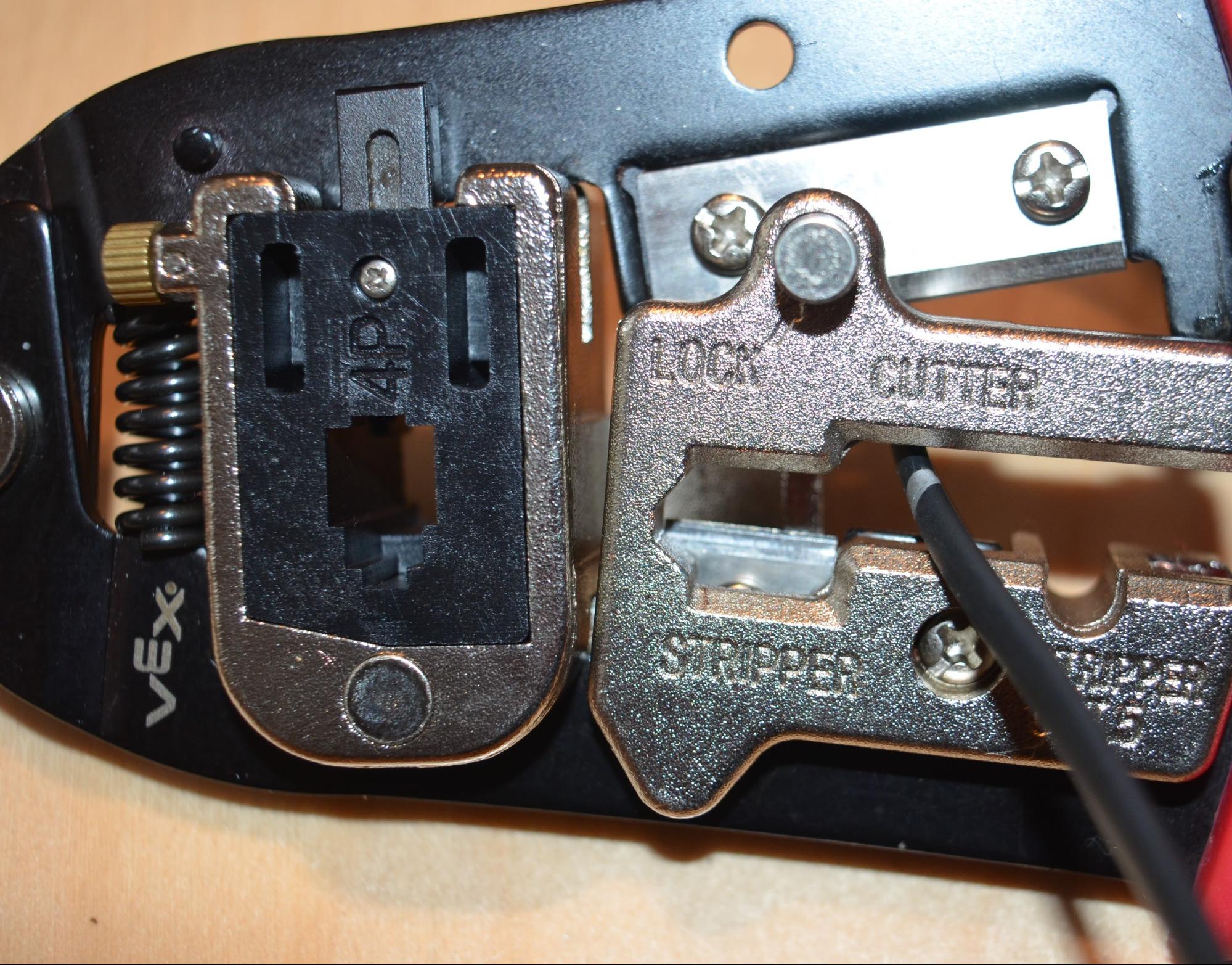

El cable V5 se coloca en la sección de corte de la herramienta de crimpado hasta la longitud marcada del cable. Una vez que el cable está en su lugar, se pueden apretar las manijas para cortar el cable.

Inserte el cable hasta la longitud deseada en la sección cortadora de la herramienta y alinee el cable para que el corte quede cuadrado. Apriete las manijas hasta que el cable esté completamente cortado.

Quitar los extremos de la carcasa negra del V5 Smart Cable

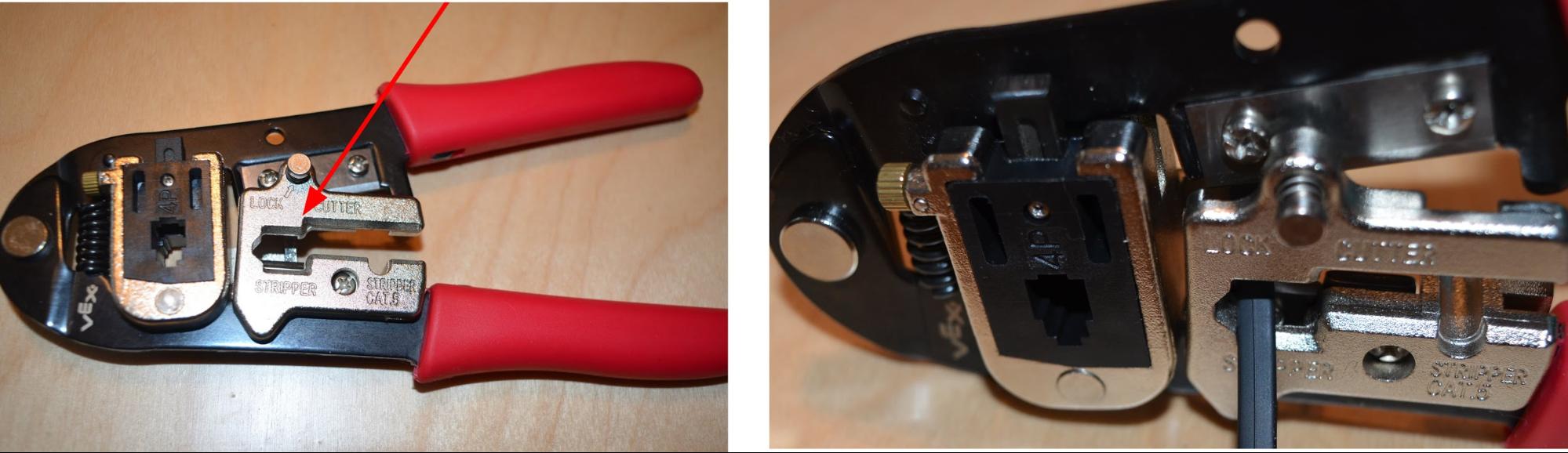

Dos imágenes una al lado de la otra. La izquierda muestra la parte peladora de la herramienta de engarce, y una flecha resalta su ubicación. A la derecha se muestra un extremo de un cable colocado en la sección peladora de la herramienta de engarce. Una vez que el cable está en su lugar, se pueden apretar las manijas para pelar el extremo del cable.

Inserte un extremo del cable en la parte pelacables de la herramienta. Asegúrese de insertar el cable en el lado correcto de la herramienta engarzadora.

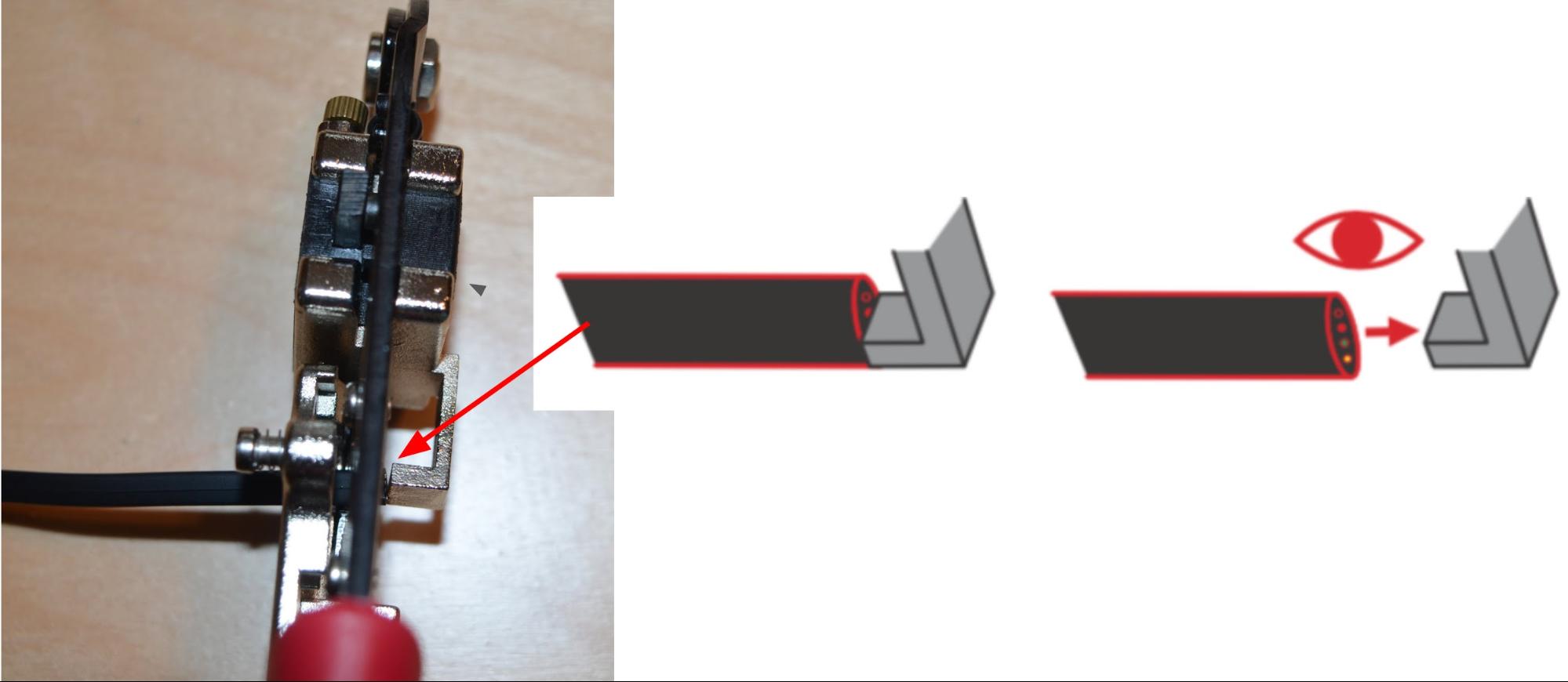

Vista de arriba hacia abajo de un extremo de un cable que se pela con la herramienta de engarce para ayudar a visualizar la configuración. El extremo del cable está al ras y toca el tope de profundidad en la parte posterior de la herramienta. Un diagrama indica que el usuario debe prestar especial atención para asegurarse de que el cable esté al ras del extremo del medidor de profundidad.

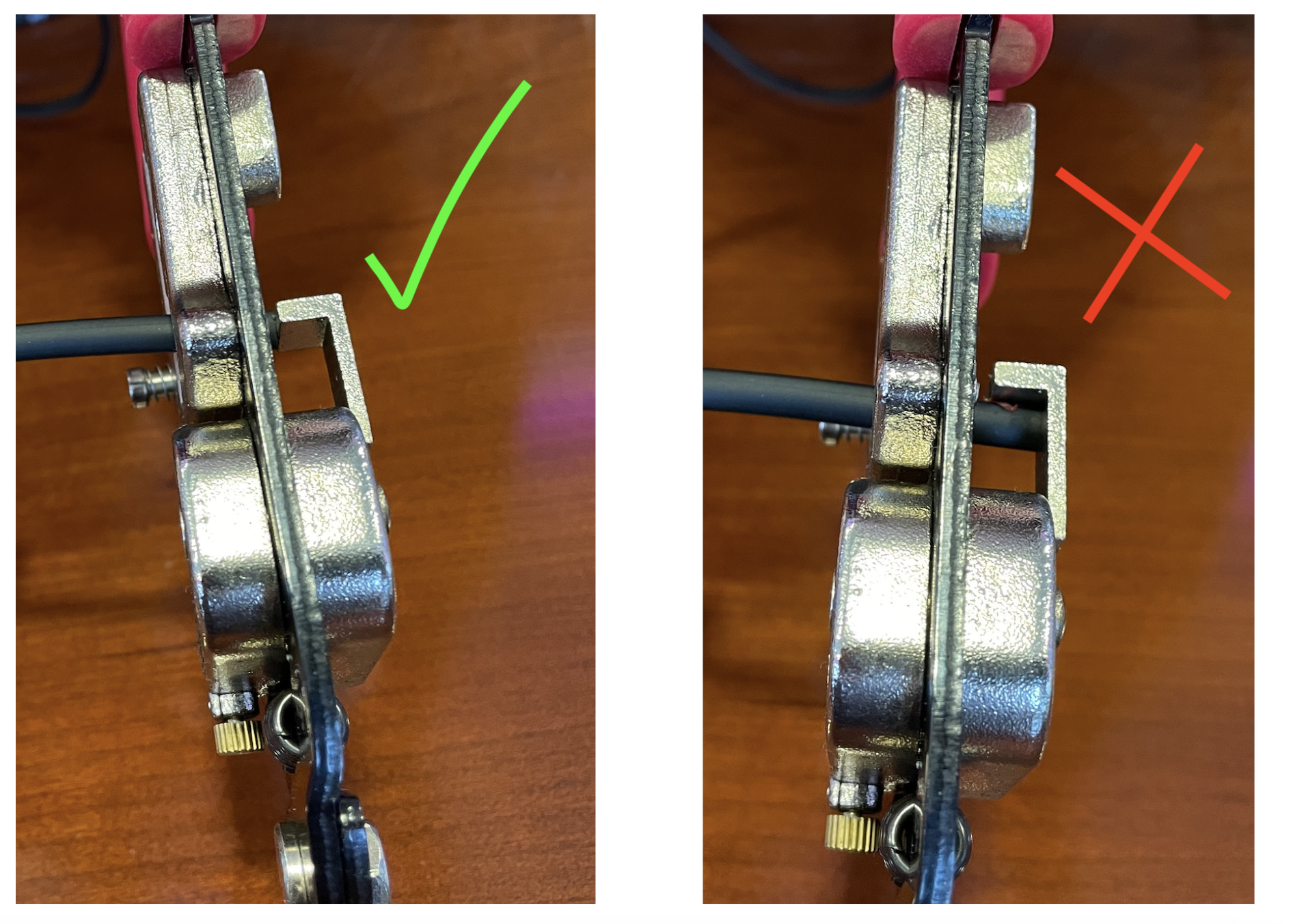

Dos vistas de arriba hacia abajo de un extremo de un cable que se pela con la herramienta de crimpado. Hay una marca de verificación a la izquierda que muestra que el cable está al ras del extremo del medidor de profundidad y no completamente empujado hacia atrás. Hay una X a la derecha que muestra el cable que se empuja más allá del extremo del tope de profundidad.

Alinee el cable de modo que quede al ras con el extremo del medidor de profundidad en la parte posterior de la herramienta.

el cable completamente hacia atrás. Asegúrese de detenerse en el tapón o quitará demasiada tripa.

Una vez que el cable esté insertado y contra el tope, apriete los mangos de la herramienta.

Puede resultar útil mover el cable mientras se presionan las manijas. Esto ayudará a aflojar la carcasa negra.

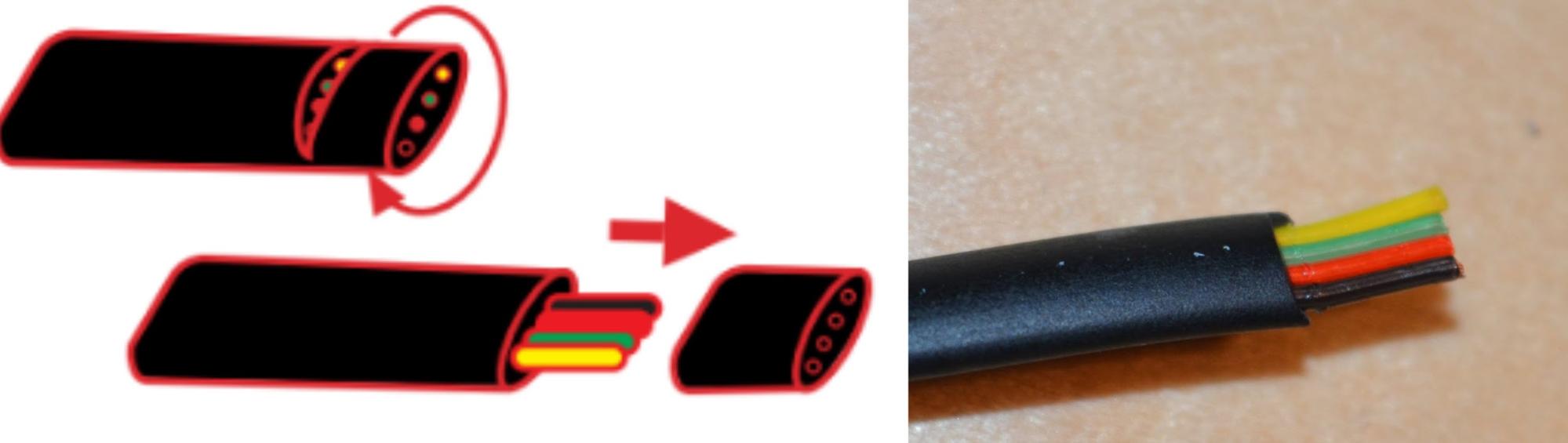

El diagrama muestra un cable con su extremo casi completamente pelado y luego una flecha que indica que se puede tirar de la cubierta pelada para quitarla. A la derecha se muestra un cable con un extremo correctamente pelado.

Mueva suavemente la carcasa negra exterior hacia adelante y hacia atrás hasta que se afloje y pueda retirarse.

Tenga cuidado de no sacar más los cables internos cuando retire la carcasa negra.

Repita los dos pasos anteriores para el otro lado del cable.

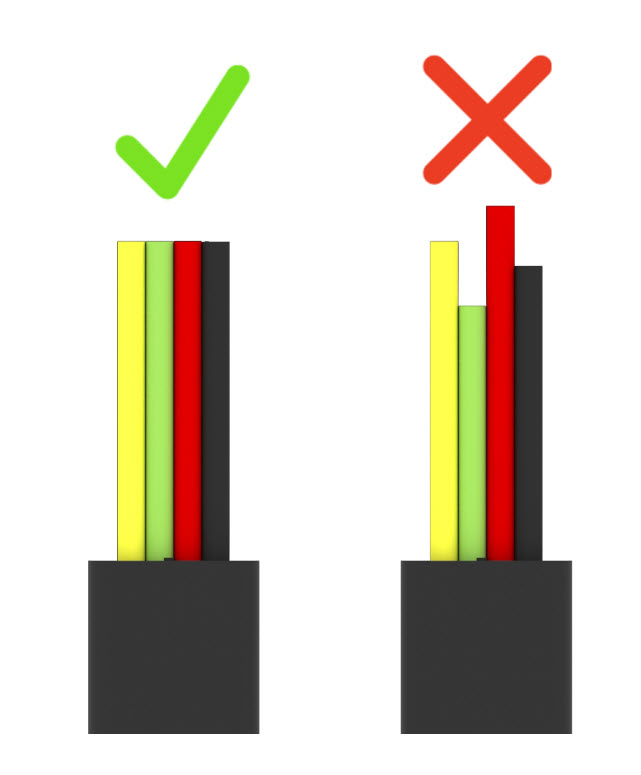

Diagrama que muestra que un cable pelado correctamente tendrá cables de colores de longitud uniforme, y un cable pelado incorrectamente tendrá cables de colores desiguales.

Una vez que se hayan cortado ambos lados del cable, asegúrese de que todos los cables de colores estén al ras.

Alineación adecuada de los conectores.

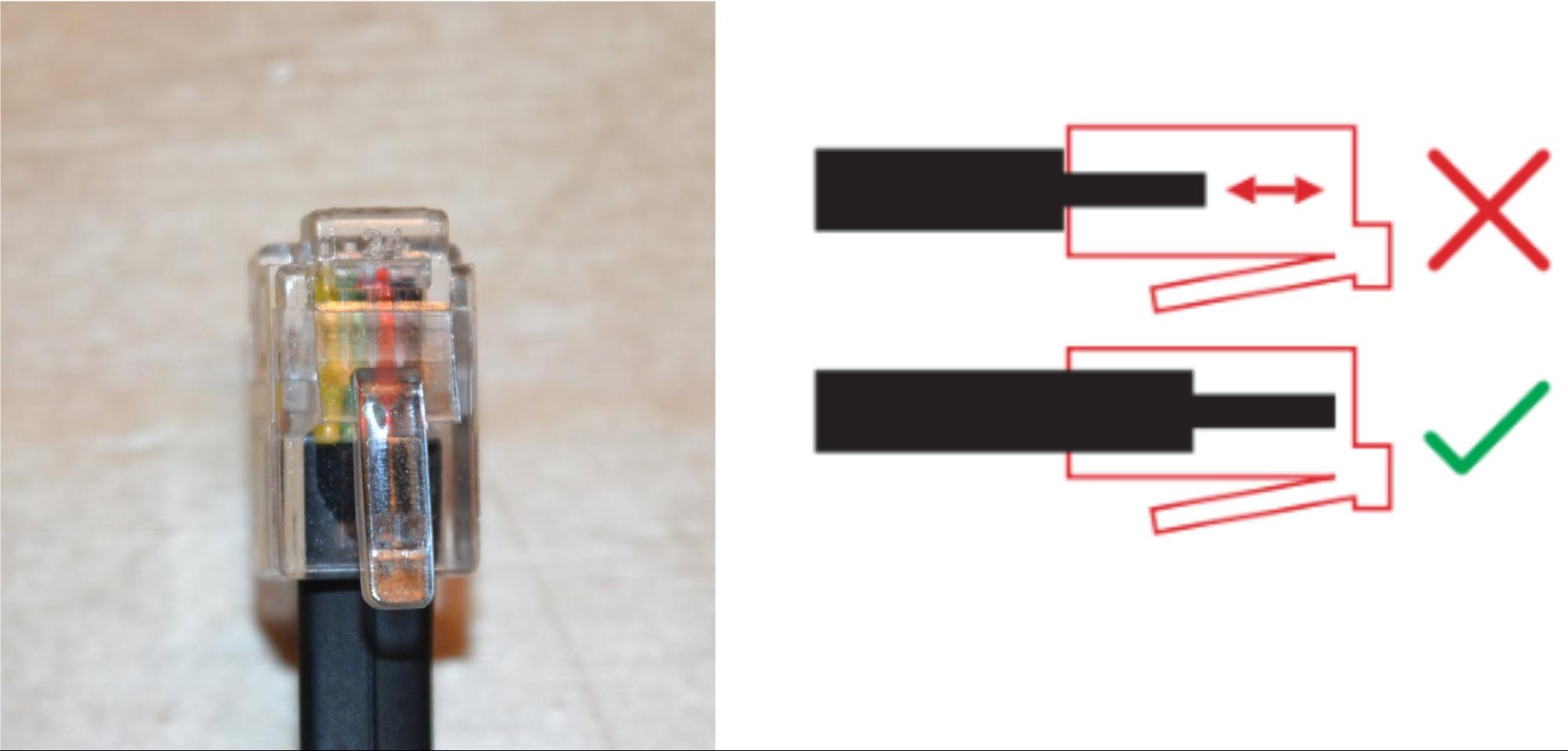

Primer plano de un conector de cable conectado al extremo de un cable pelado. Un diagrama a la derecha muestra que un conector de cable conectado incorrectamente tendrá un espacio entre los cables de colores y el extremo del conector, mientras que un conector de cable conectado correctamente tendrá cables de colores que estarán al ras del extremo del conector.

Inserte un extremo del cable completamente en el conector del cable. Asegúrese de que los cuatro cables (amarillo, verde, rojo y negro) se extiendan hasta el final del conector.

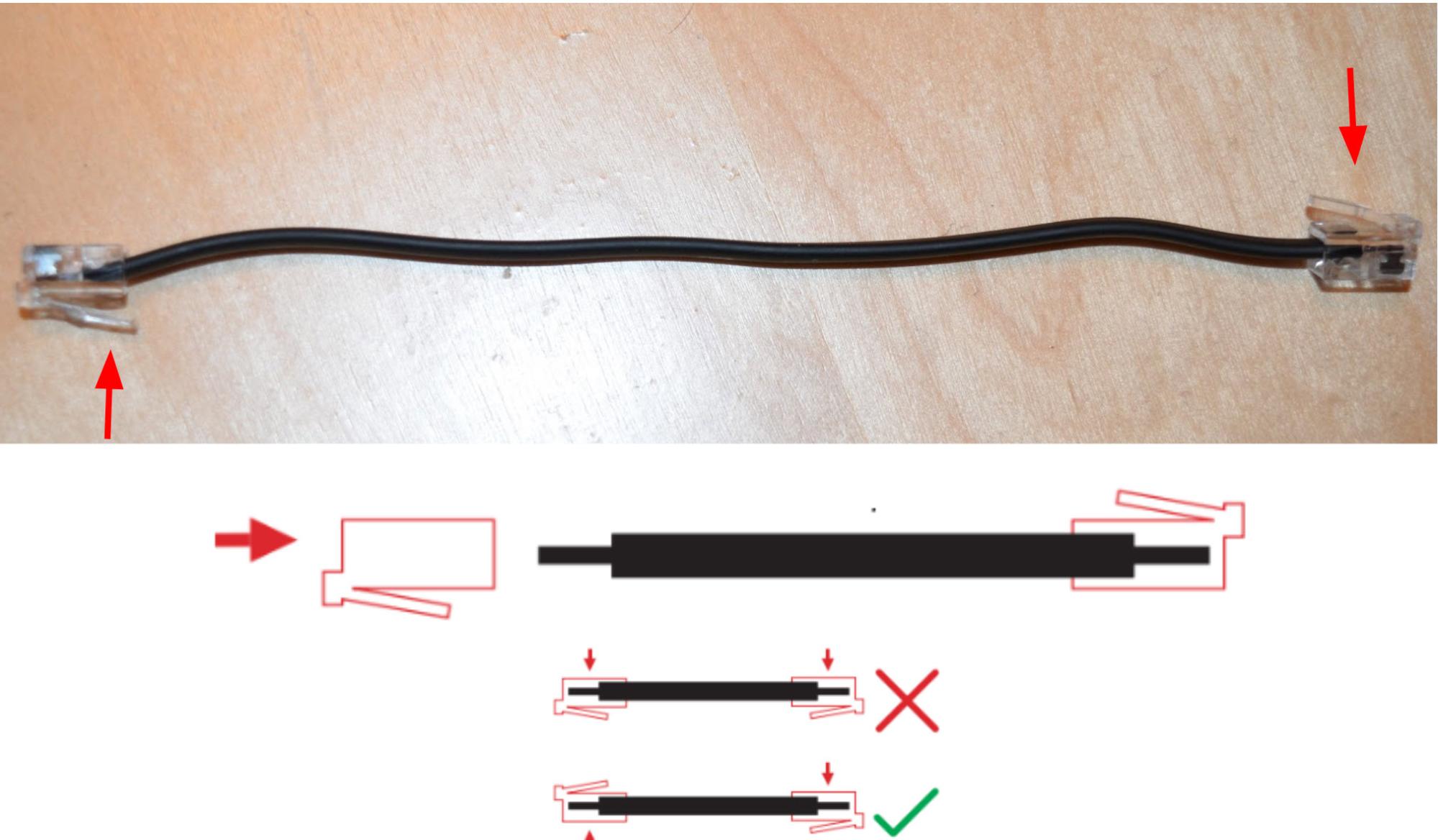

Se coloca un cable con un conector en cada extremo sobre una mesa. El cable está tendido recto y no está torcido, y se muestra que los conectores del cable están orientados en direcciones opuestas. El siguiente diagrama indica que un cable correcto tendrá conectores orientados uno frente al otro, mientras que un cable incorrecto tendrá conectores orientados en la misma dirección.

Voltee el cable 180 grados e inserte completamente los cuatro cables del otro lado del cable en otro conector de cable.

Asegúrese de que las pestañas de bloqueo estén alineadas de modo que queden en lados opuestos del cable.

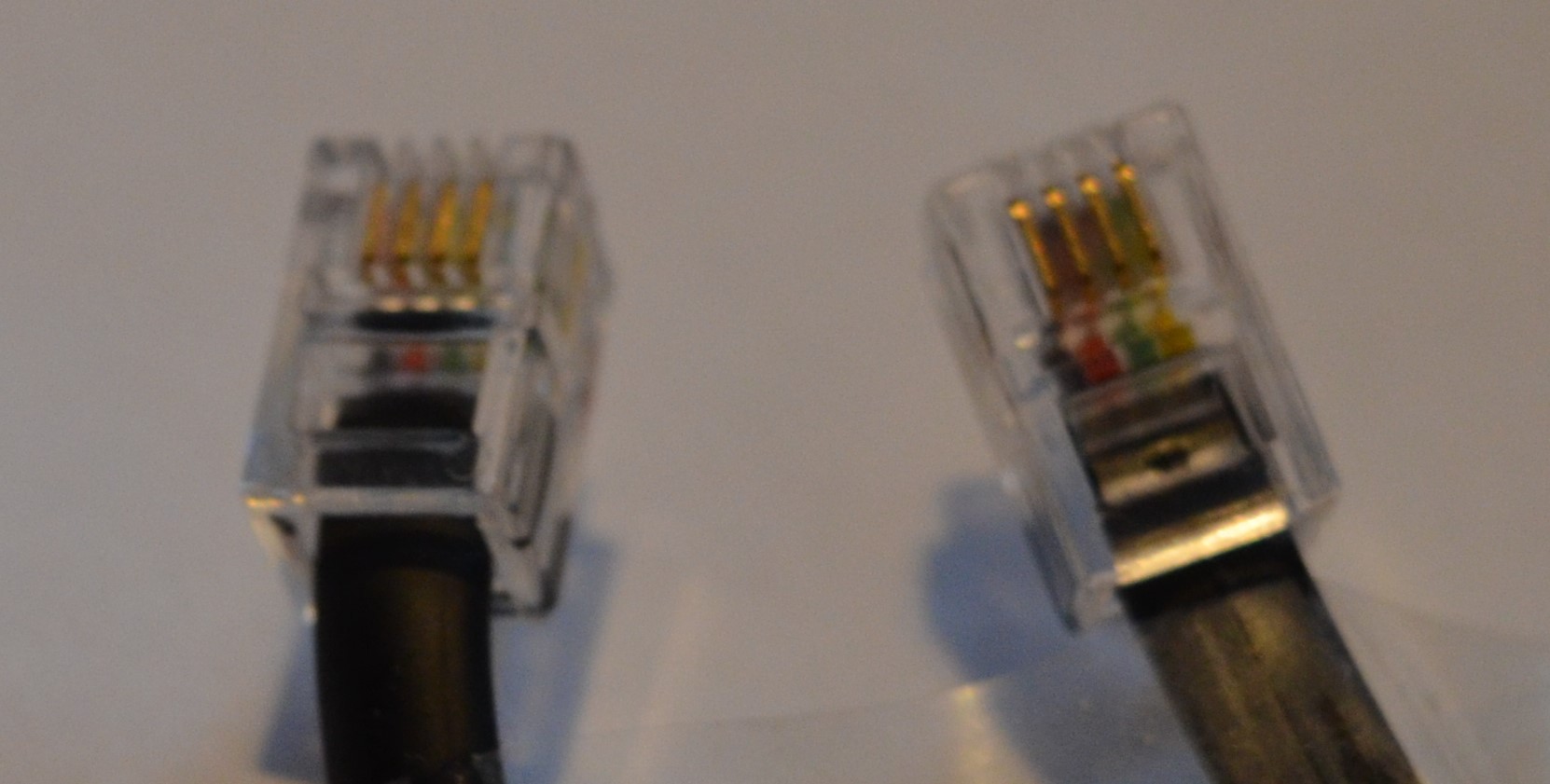

Primer plano de ambos extremos de un cable para resaltar que los conectores del cable están orientados uno frente al otro.

Al alinear las pestañas de bloqueo de manera que queden en lados opuestos del cable, esto garantizará que el orden de los colores de los cables sea el mismo de izquierda a derecha en ambos extremos.

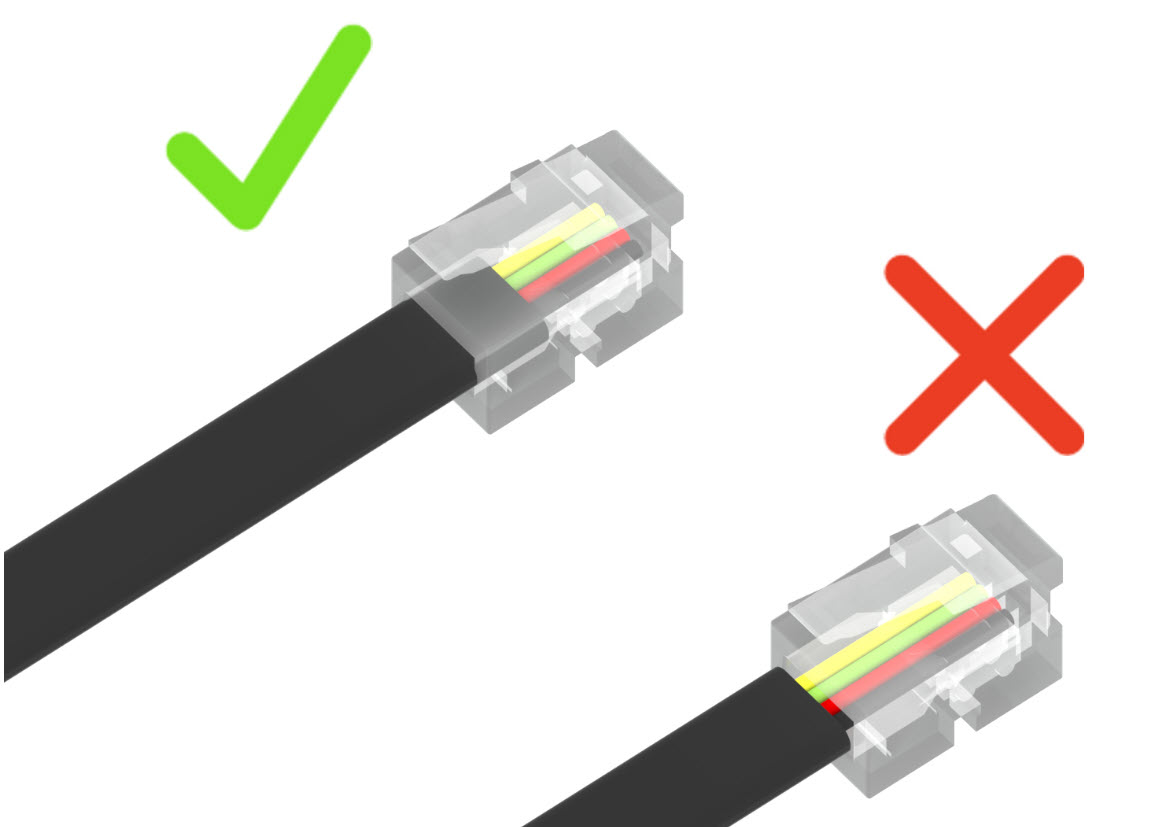

El diagrama muestra un cable correctamente pelado con parte de su carcasa insertada en el conector del cable. También se muestra un cable pelado incorrectamente con demasiada carcasa quitada, por lo que no queda nada de su carcasa dentro del conector del cable.

Asegúrese de que la carcasa negra esté insertada en el conector transparente. Los cables de colores no deben quedar expuestos.

Conexión de engarzado y comprobación.

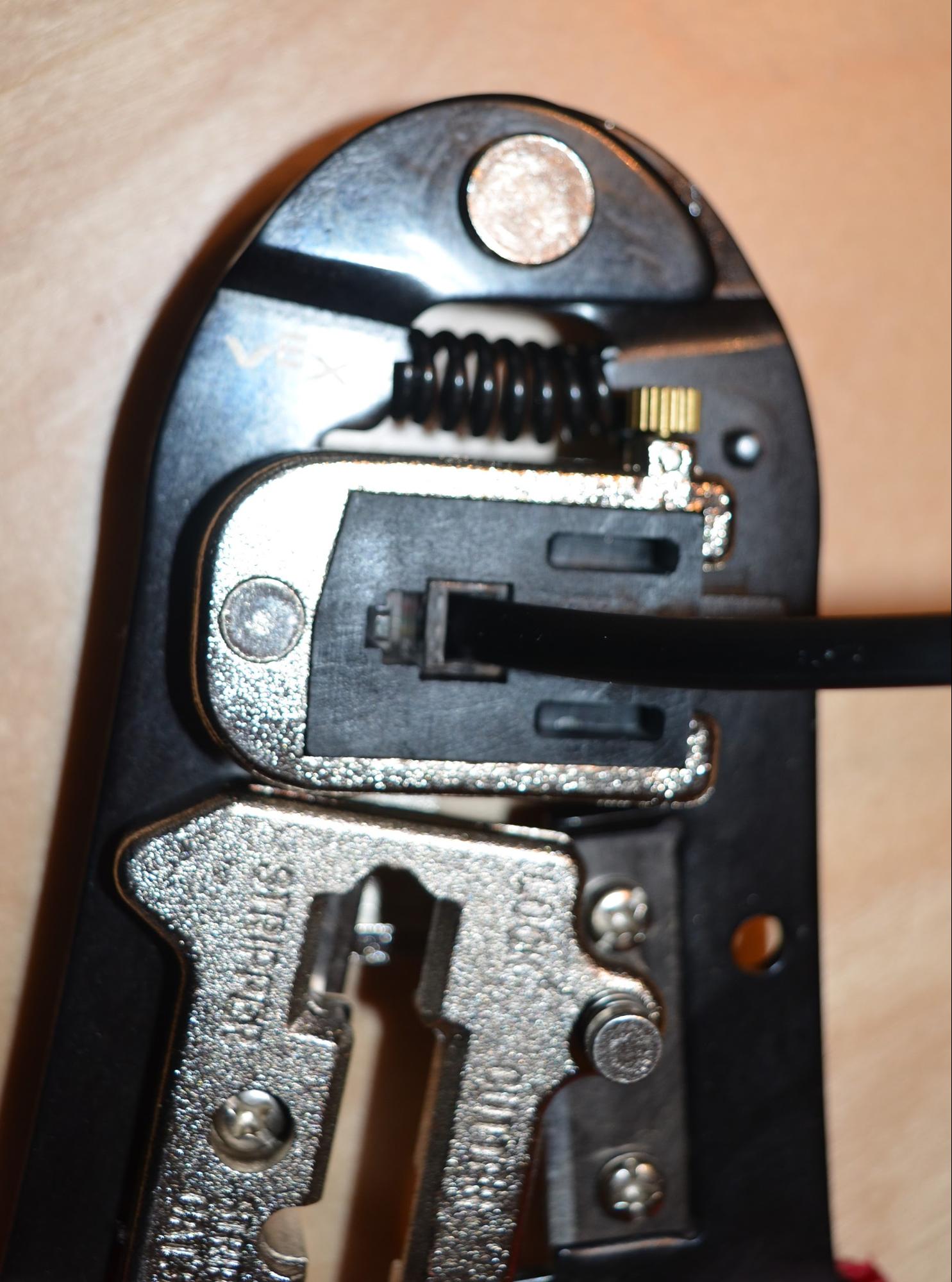

Vista de arriba hacia abajo de un conector de cable colocado en la sección de engarce de la herramienta de engarce.

Coloque el conector del cable en la sección de engarzado de la herramienta. Apriete las manijas con mucha firmeza hasta que ya no se muevan.

Debería poder sentir las clavijas metálicas del conector asentándose en el cable. Ahora repite con el conector del otro extremo del cable.

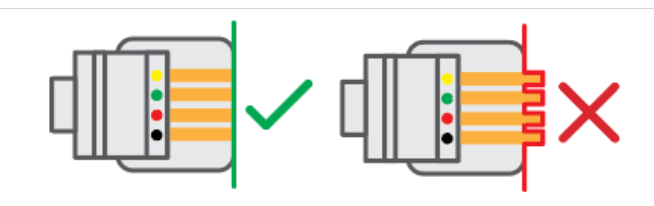

Diagrama de un conector de cable correctamente engarzado, con clavijas que han sido engarzadas para que queden al ras. A la derecha hay un diagrama de un conector de cable engarzado incorrectamente con clavijas que no están al ras, lo que dañará cualquier puerto inteligente conectado.

Después de engarzar los conectores, es importante inspeccionar el conector para asegurarse de que las clavijas hayan quedado engarzadas al ras.

Esto es muy importante. Si las clavijas no están al ras, su nuevo Smart Cable dañará cualquier Smart Port al que esté conectado.

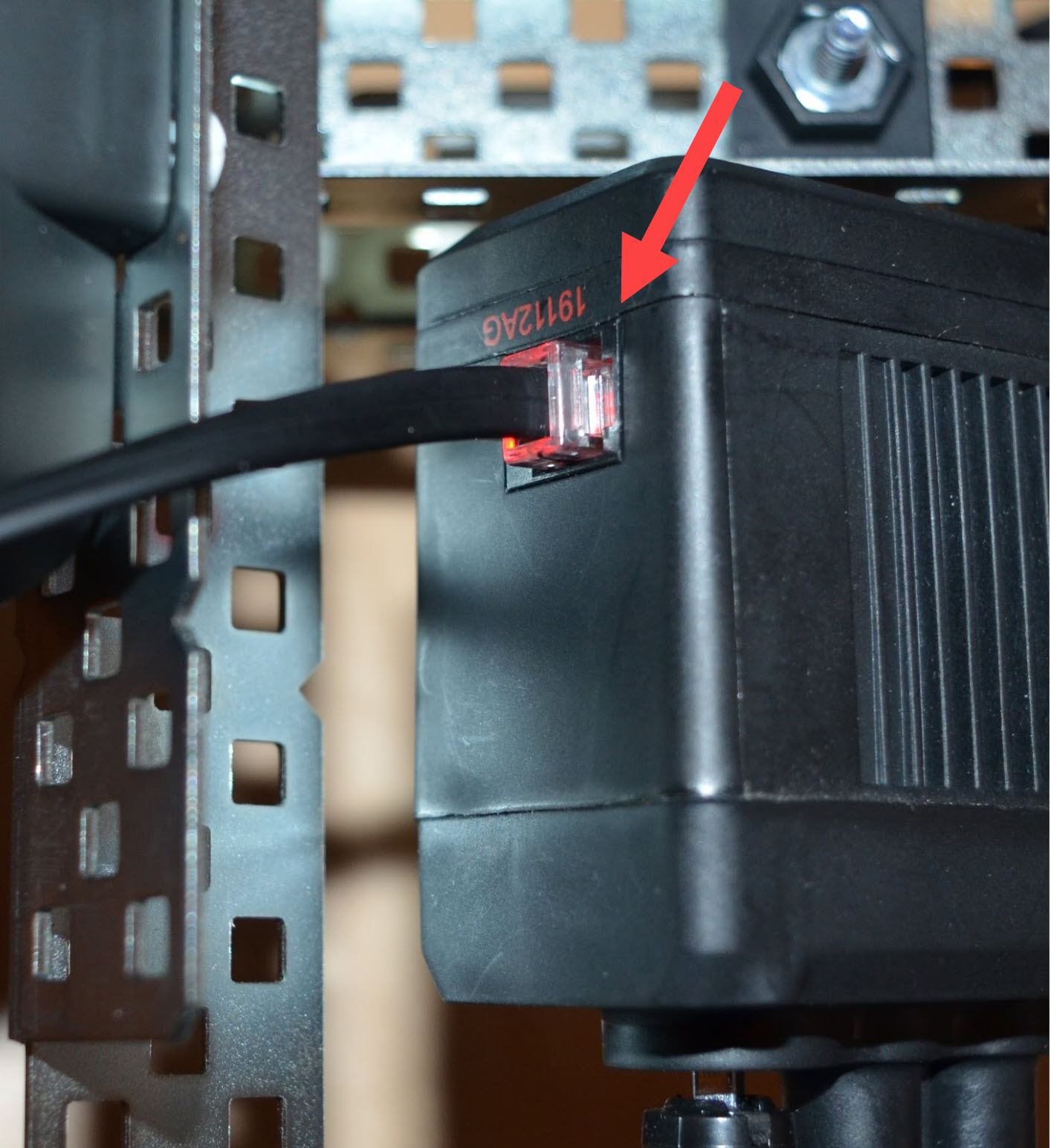

El conector del cable se inserta en el puerto inteligente de un motor inteligente V5 para conectarlo a un cerebro de robot V5. La luz indicadora del puerto inteligente se ilumina en rojo, lo que indica que la conexión es exitosa.

Una vez que haya terminado de engarzar e inspeccionar el cable, verifique que haya una buena conexión.

Conecte un lado de su nuevo cable inteligente V5 de longitud personalizada al puerto inteligente de un cerebro de robot V5 y el otro lado a un motor inteligente V5.

Encienda su V5 Robot Brain, si el V5 Smart Motor Smart Port se ilumina en rojo, la conexión es buena.

Una vez que esté seguro de que la conexión del nuevo cable es buena, el cable se puede utilizar con cualquier V5 Smart Motor u otro dispositivo V5.

Para obtener más información sobre la gestión adecuada de los cables, consulte este artículo de la Biblioteca VEX.
