Paso 1: Conecte el controlador.

Controlador conectado a un cerebro con un cable de conexión.

Conecte un extremo del cable Tether al cerebro del robot VEX IQ apagado con una batería del robot VEX IQ cargada y el otro extremo al controlador.

Escuche el "clic" cuando el cable Tether se inserta en el controlador y el cerebro para confirmar que el cable Tether esté conectado de forma segura.

Paso 2: enciende el cerebro.

Pantalla del cerebro con el ícono Tether resaltado en la parte superior derecha, lo que indica que el controlador se ha conectado.

Verifique que el controlador esté conectado observando el ícono de conectado en la parte superior derecha de la pantalla junto al ícono de duración de la batería.

Paso 3: Vaya a Configuración: Calibrar controlador.

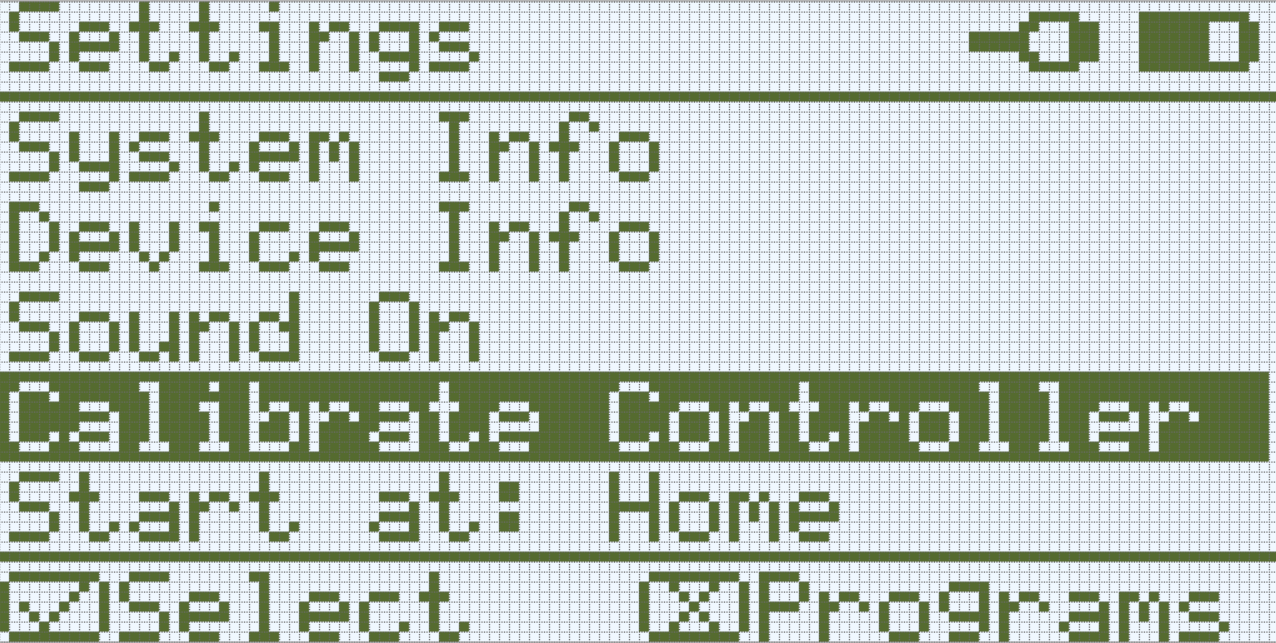

La pantalla del cerebro se muestra en el menú Configuración con la opción Calibrar controlador resaltada. Calibrar controlador es la cuarta opción en la lista.

Presione el botón X para navegar a la pantalla de Configuración.

Presione la flecha hacia abajo hasta la opción Calibrar controlador y selecciónela presionando el botón Verificar.

Paso 4: Mueva los joysticks.

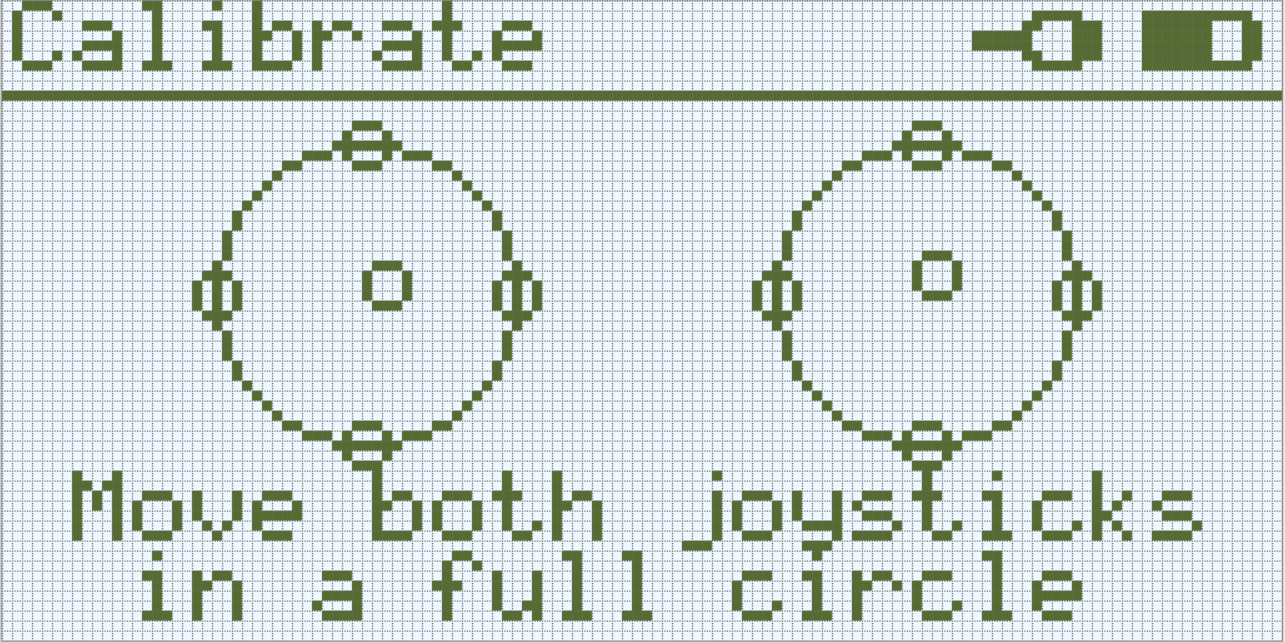

La pantalla del cerebro se muestra en el menú Calibrar. Dos iconos representan los joysticks del controlador. A continuación, un mensaje dice Mueva ambos joysticks en un círculo completo.

Mueva ambos joysticks en un círculo completo. Cuando termines, presiona cualquier botón del Cerebro o del Controlador.

Paso 5: Verifique y guarde la Calibración.

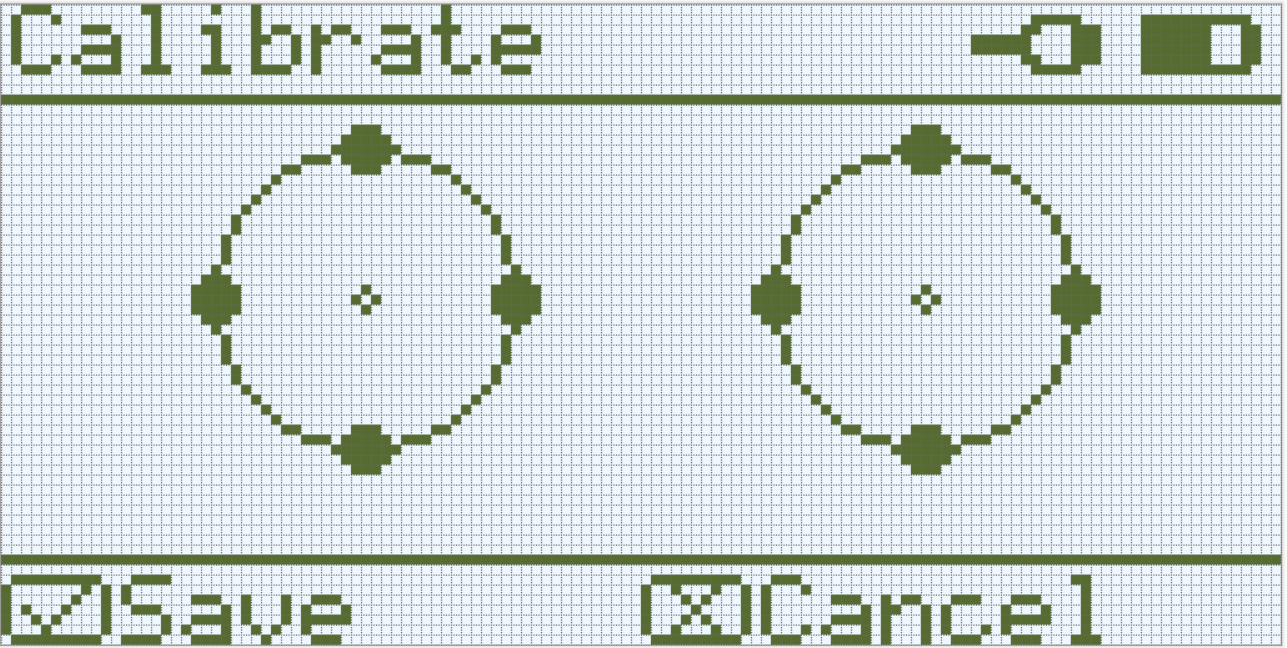

La pantalla del cerebro se muestra en el menú Calibrar. Los dos íconos del joystick están centrados para indicar que la calibración del controlador está completa. En la parte inferior de la pantalla, los íconos indican que el botón Verificar se puede utilizar para Guardar y el botón X se puede utilizar para Cancelar.

Presione el botón Verificar para guardar la calibración o presione el botón X para cancelar y regresar al menú Configuración.

NOTA: Cuando se presiona el botón Comprobar para guardar la calibración, el Cerebro emitirá un sonido de alegría.
