Montaje y cableado del sensor de visión V5

Paso 1: recopile las piezas que necesitará

Las piezas necesarias son:

(1) Placa de refuerzo de 90 grados del Conjunto de refuerzo de 90 grados (276-2577)

(1) Escudo de ángulo del Paquete de escudos (276-1110)

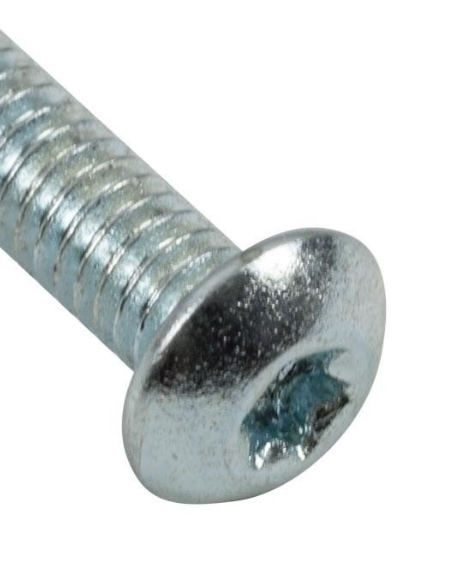

(8) Tornillo de accionamiento en estrella n. ° 8-32 x 3/8 "del Tornillo con accionamiento en estrella n. ° 8-32 x 3/8" (paquete de 100) (276- 4991)

Paso 2: coloque el soporte en la parte superior de la garra V5

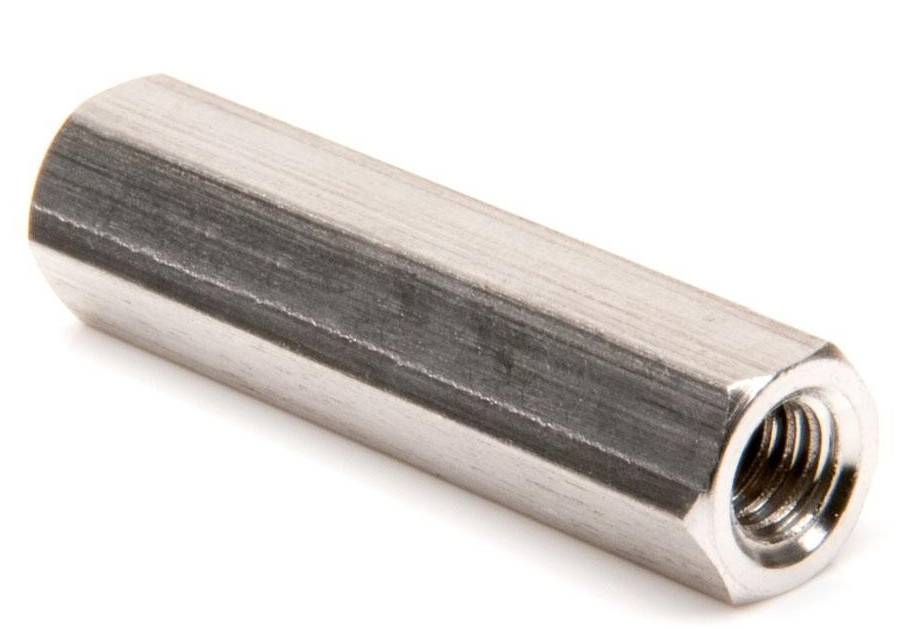

Fije el escudete en ángulo a los dos separadores de 1,00 ”con dos tornillos de estrella n. ° 8-32 x 3/8".

A continuación, coloque los separadores de 1.00 ”en la placa de refuerzo de 90 grados con dos tornillos de estrella n. ° 8-32 x 3/8" desde la parte inferior de la placa.

Fije la placa de refuerzo de 90 grados a la parte superior de la garra con dos tornillos de estrella n. ° 8-32 x 3/8 ".

NOTA: Otros sensores pueden utilizar el mismo método de montaje.

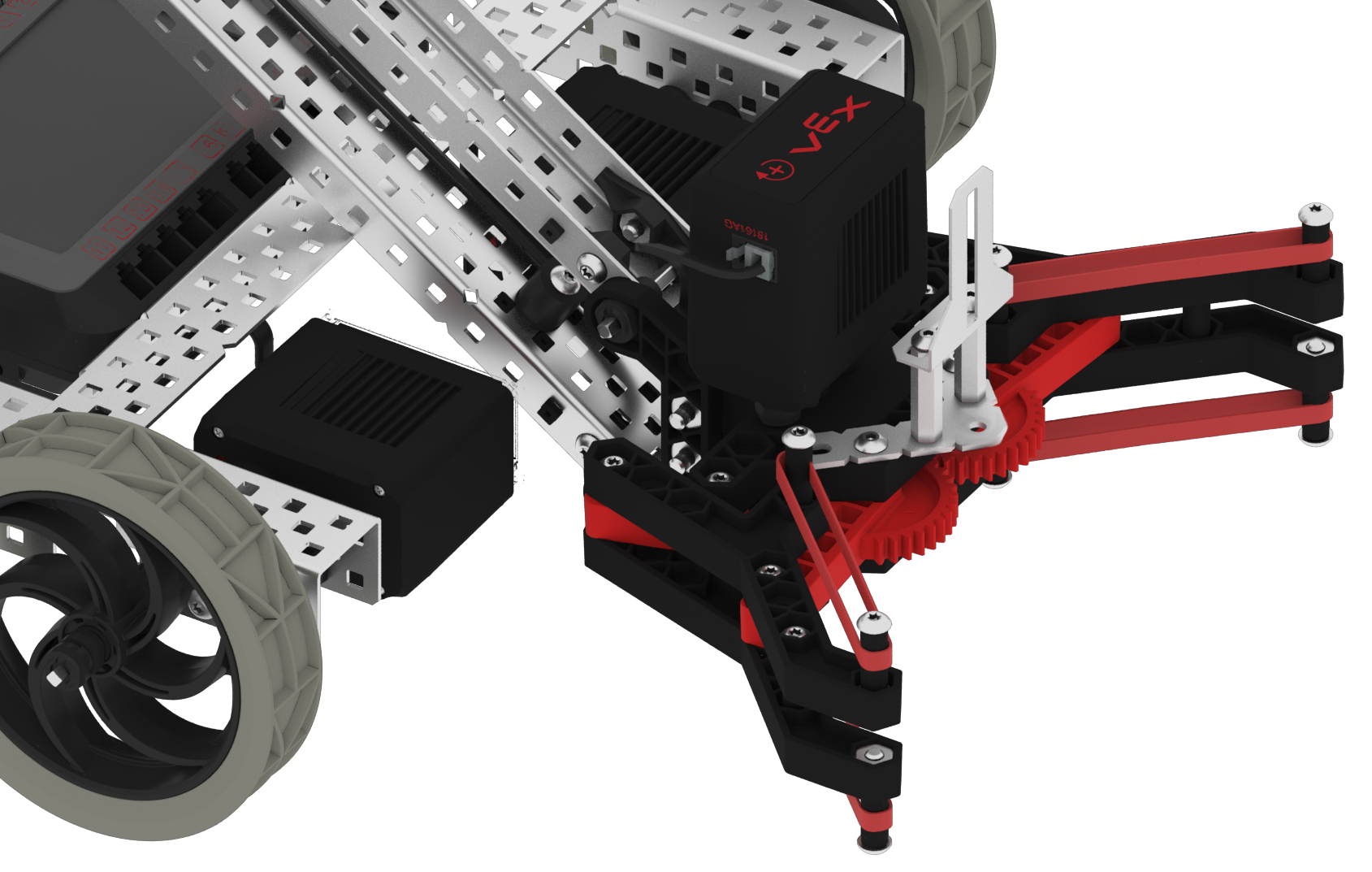

Paso 3: coloque el sensor de visión

Use el destornillador para asegurar el escudete angular en la parte posterior del sensor de visión usando dos tornillos Star Drive # 8-32 x 3/8 ".

Doble el fuelle angular hacia abajo para que el sensor de visión esté en el ángulo deseado.

Utilice un cable inteligente para conectar el sensor de visión a un puerto inteligente en el cerebro del robot V5.

NOTA: Al montar el sensor de visión, asegúrese de que esté en posición vertical y horizontal para evitar problemas de codificación.
