Uso de Vision Utility con el sensor de visión V5

Comprensión de los píxeles y la resolución

Observe que la imagen de arriba está formada por pequeños cuadrados. Estos cuadrados que componen las imágenes se denominan píxeles. Pixel es un término que se deriva de dos palabras: imagen y elemento. Son la unidad más pequeña de una pantalla, que se utilizan en varias combinaciones de brillo y color para formar imágenes.

La resolución describe la claridad de una imagen por el número de píxeles empaquetados tanto horizontal como verticalmente en un área determinada. Cuantos más píxeles tenga en esta área, mayor será la resolución y más clara será la imagen. La resolución se da como el número de píxeles horizontales por el número de píxeles verticales.

Los píxeles y la resolución también se pueden utilizar para describir las capacidades de captura de una cámara o, en este caso, el sensor de visión.

Comprensión de la resolución del sensor de visión

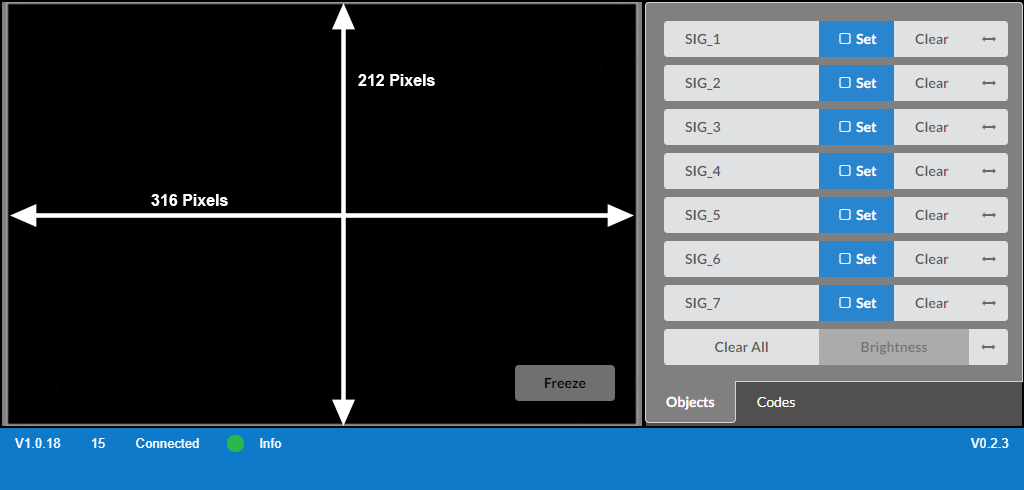

Observe que el sensor de visión tiene una resolución de 316 píxeles horizontalmente por 212 píxeles verticalmente. Debido a que la resolución del sensor de visión es 316 por 212, el rango máximo de detección es de 0 a 315 en el eje X y de 0 a 211 en el eje Y.

Comprensión del sensor de visión

Mire el sensor de visión de arriba. Es capaz de rastrear hasta 7 firmas de color a la vez, incluidos objetos multicolores.

El sensor de visión se puede conectar a través de USB para transmitir en vivo la señal de la cámara, que se utiliza como parte del procedimiento para configurar una firma de color.

Sin embargo, el sensor de visión tiene limitaciones. El sensor de visión no se puede conectar a la transmisión para capturar firmas de color y operar con el V5 simultáneamente.

Interpretación de la transmisión en vivo del sensor de visión usando la utilidad de visión

Mira la imagen de arriba. El origen de Vision Utility o la posición (0,0) se encuentra en la parte superior izquierda de la ventana y aumenta la posición X a medida que se mueve hacia la derecha y aumenta la posición Y a medida que se mueve hacia abajo.

Una vez que se registra una firma, el sensor de visión rastreará un objeto con esa firma.

El sensor de visión rastreará el origen de los objetos en la esquina superior izquierda y también el ancho y alto del objeto en píxeles. Esto permitirá un seguimiento continuo en tiempo real de la posición del objeto dentro de la vista del sensor de visión.
