Montaje y cableado del interruptor de parachoques de 3 cables V5 v2 – Biblioteca VEX

Reúna las piezas necesarias

Diagrama que ilustra la configuración y conexión de sensores en la robótica V5, mostrando varios tipos de sensores y su ubicación para una funcionalidad óptima en los proyectos.

Tenga listas las siguientes piezas:

(2) Interruptores de parachoques v2
(4) Tornillos #8-32 x 1/2"
(4) Tuercas Keps #8-32
(1) Llave hexagonal de 5-64"
(3) Bridas con cremallera de 4"
(1) Llave de boca (opcional)

NOTA: Montar y cablear los interruptores de parachoques será más fácil si los clips de la batería V5 están vacíos porque se quitó la batería.

Coloque los interruptores del parachoques

Diagrama que ilustra el uso de sensores en la robótica V5, mostrando varios tipos de sensores y sus conexiones con el cerebro V5, con componentes etiquetados para una comprensión clara de la integración de los sensores.

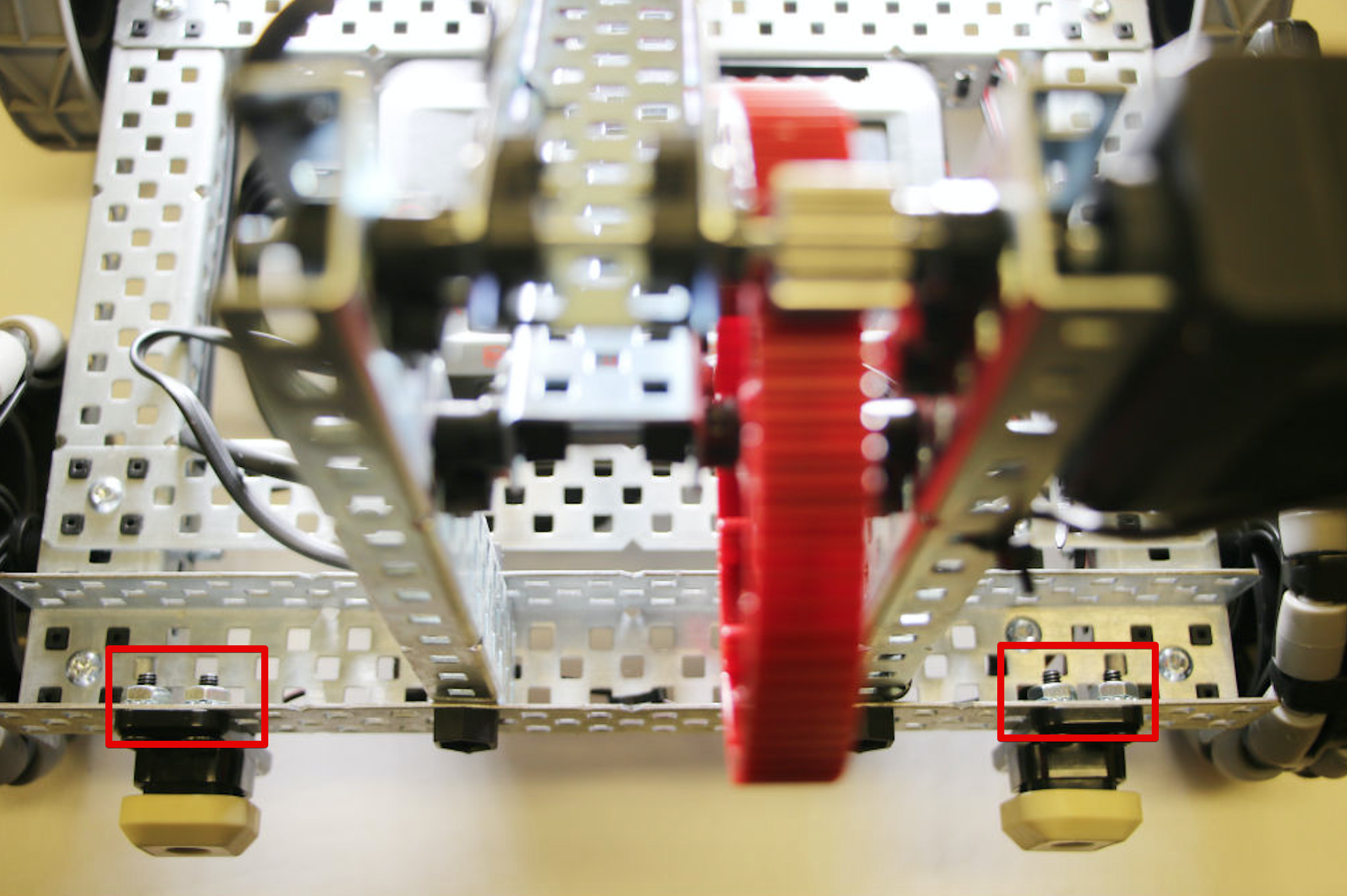

Coloque dos tornillos en cada interruptor de parachoques encima del logotipo VEX.

Coloque los dos tornillos que sujetan cada interruptor de parachoques en los orificios tercero y cuarto desde los extremos de la viga del canal C más trasera.

NOTA: Los tornillos también se pueden colocar en ambos lados del interruptor de parachoques para montarlo con una orientación diferente o en otras ubicaciones.

Apriete los tornillos en su lugar usando las cuatro tuercas Keps.

Diagrama que ilustra la instalación y configuración de los sensores en el sistema robótico V5, destacando los componentes y conexiones clave para un uso efectivo.

NOTA: Los tornillos no deben estar demasiado apretados porque el plástico del interruptor del parachoques puede agrietarse.

Pase los cables alrededor del chasis.

Diagrama que ilustra la configuración y el uso de sensores en la robótica V5, incluidos componentes etiquetados y conexiones para un rendimiento óptimo.

Pase el cable del interruptor del parachoques izquierdo al lado de los clips de la batería V5.

Pase el cable alrededor del segundo clip de la batería en el costado del V5 Robot Brain con los puertos de tres cables.

No pase el cable a través de la viga del canal C donde está montada la rueda.

Lleve el cable del interruptor del parachoques derecho directamente hacia atrás donde está el cable del interruptor del parachoques izquierdo de modo que ambos conectores queden en el lado del cerebro con los puertos de tres cables.

NOTA: Los cables del interruptor de parachoques se pueden colocar donde sea mejor siempre y cuando no se arrastren ni queden atrapados durante el funcionamiento.

Utilice una brida para sujetar el cable del interruptor del parachoques izquierdo.

Diagrama que ilustra la configuración y conexión de varios sensores en el sistema robótico V5, destacando los tipos de sensores, puertos y cableado para un uso efectivo en proyectos de robótica.

Pase una brida alrededor del cable del interruptor del parachoques izquierdo en un buen lugar de la viga del canal C para que se mantenga fuera del alcance de la batería.

NOTA: No apriete completamente la brida hasta que los cables se hayan conectado al cerebro.

Utilice una brida para sujetar ambos cables en su lugar encima del clip de la batería.

Diagrama que ilustra la configuración y el uso de sensores en la robótica V5, mostrando varios tipos de sensores y sus conexiones al cerebro V5 para una funcionalidad mejorada en proyectos de robótica.

Pase una segunda brida alrededor de los cables de los interruptores de parachoques izquierdo y derecho en un buen lugar encima del clip de la batería para que no cuelguen ni interfieran con otros componentes.

NOTA:No apriete completamente la brida hasta que los cables se hayan conectado al cerebro.

Utilice la última brida para sujetar el cable del interruptor del parachoques derecho en su lugar.

Diagrama que ilustra la configuración y el uso de sensores en la robótica V5, con componentes etiquetados y conexiones para mejorar la comprensión de la integración de sensores.

Pase el cable del interruptor de parachoques derecho a lo largo del haz del canal C y más allá del cerebro, y luego de regreso hacia los puertos de tres cables.

Pase la última brida alrededor del cable doble y a través de la viga del canal C para que pueda mantenerse fuera del alcance de otros componentes.

NOTA:No apriete completamente la brida hasta que los cables se hayan conectado al cerebro.

Conecte los interruptores de parachoques a los puertos de tres cables y termine

Diagrama que ilustra la configuración y conexión de sensores en el sistema robótico V5, mostrando varios tipos de sensores y sus ubicaciones para un rendimiento óptimo en aplicaciones robóticas.

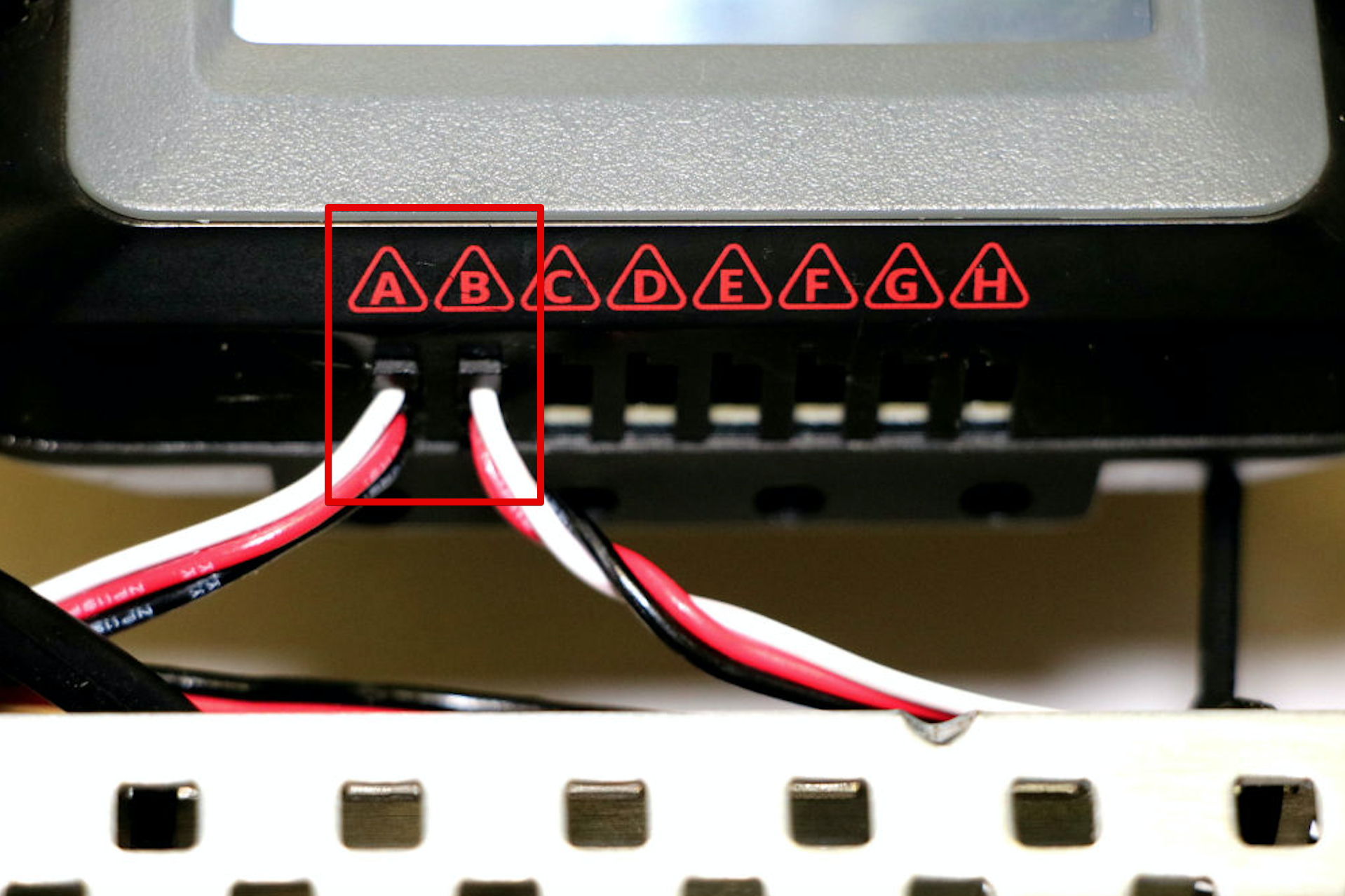

Conecte el cable del interruptor del parachoques izquierdo al puerto A y el cable del interruptor del parachoques derecho al puerto B.

Apriete las bridas completamente para que queden seguras y luego corte el exceso de plástico.

Vuelva a colocar la batería V5 en sus clips y vuelva a conectar la batería al cerebro.

NOTA: Se puede utilizar una etiqueta (cinta, adhesivos, etc.) en un sensor o en cualquier componente cableado para anotar el puerto al que está conectado.
