El motor V5 Smart Motor tiene tres opciones para cartuchos de engranajes internos fáciles de reemplazar. Hay un cartucho de tapa roja con una relación de transmisión de salida de 36:1 (100 rpm) para alto torque & baja velocidad que se usa mejor para levantar brazos, mover garras y otros mecanismos de alto torque. Hay un cartucho de tapa verde con una relación de transmisión de salida de 18:1 (200 rpm) para una relación de transmisión estándar para aplicaciones de transmisión. Hay un cartucho de tapa azul con una relación de transmisión de salida de 6:1 (600 rpm) para par bajo & alta velocidad que se utiliza mejor para rodillos de admisión, volantes u otros mecanismos de movimiento rápido. El cartucho de engranajes de motor inteligente V5 se puede cambiar siguiendo los siguientes pasos.

Retire la tapa que cubre el cartucho de engranajes del motor inteligente V5.

Motor inteligente V5 con su tapa desenroscada y levantada para mostrar el cartucho de engranajes actual que se encuentra debajo. En el ejemplo, el cartucho de engranajes es de color naranja y será reemplazado por un cartucho de engranajes de color verde.

Desatornille los cuatro tornillos que sujetan la tapa del V5 Smart Motor al cuerpo.

Deja a un lado la tapa y los cuatro tornillos.

Cambie el cartucho de engranajes del motor inteligente V5 por su reemplazo

Motor inteligente V5 con la tapa retirada y los cartuchos de engranajes cambiados, por lo que ahora el motor inteligente está utilizando el cartucho verde.

Saque el cartucho de engranajes del motor inteligente V5.

Coloque el nuevo cartucho en la recámara del cartucho.

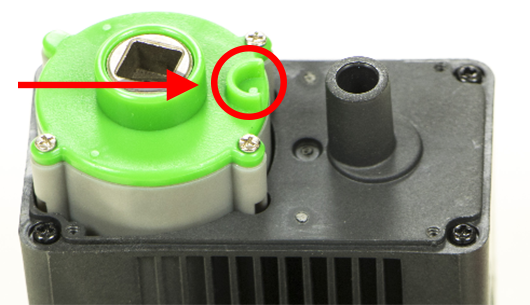

Primer plano del nuevo cartucho de engranajes en el motor inteligente para indicar la orientación correcta. El cartucho de engranajes tiene una muesca semicircular en relieve y debe orientarse hacia el centro del motor para que la tapa encaje correctamente.

NOTA: Asegúrese de que la muesca de alineación semicircular elevada esté orientada en la dirección correcta; de lo contrario, la tapa no volverá a colocarse.

Vuelva a colocar la tapa y los tornillos.

Motor inteligente V5 con el nuevo cartucho de engranajes verde instalado correctamente. La tapa del motor ya se ha vuelto a colocar, pero aún no se ha atornillado.

Vuelva a colocar la tapa en el motor inteligente V5.

Vuelva a apretar los tornillos hasta que estén seguros.

Para obtener más información sobre los motores inteligentes V5, consulte el artículo Cómo el motor inteligente V5 mejora la experiencia del usuario.

Los motores inteligentes V5 y los cartuchos de engranajes adicionales se pueden comprar en https://www.vexrobotics.com/276-4840.html.
