Solución de problemas de la batería VEX IQ (1.ª generación) mediante carga manual

Cargar manualmente la batería del robot VEX IQ es una técnica de solución de problemas que solo debe probarse si la batería no funciona y la carga ha fallado. En esta situación, verá la luz indicadora del cargador de batería IQ parpadeando en rojo cuando la batería esté insertada. La carga manual en otros momentos podría provocar daños a la batería del robot.

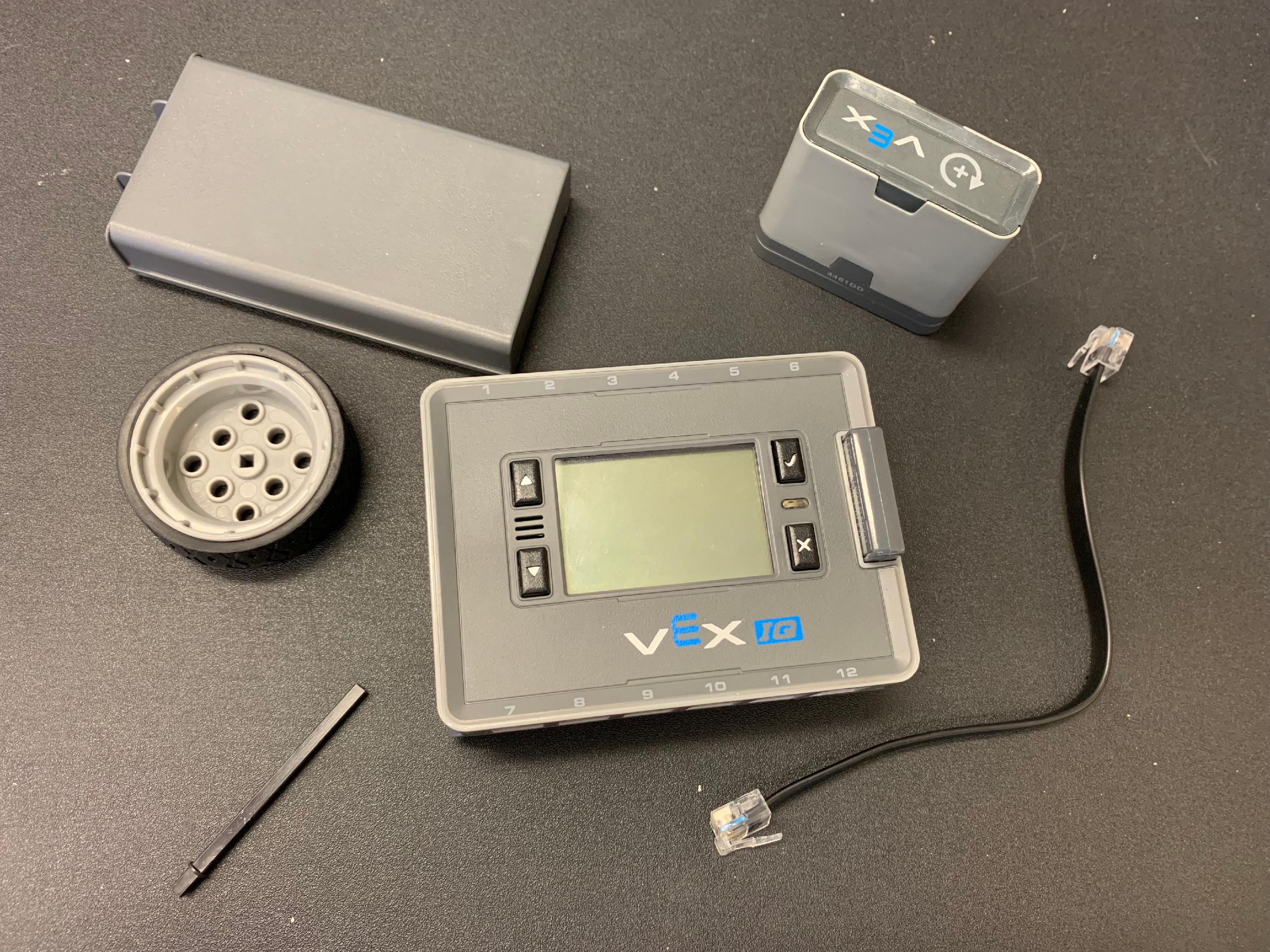

Paso 1: reúna los componentes necesarios.

Reúna los siguientes elementos:

  • 1 motor inteligente VEX IQ
  • Cualquier eje de motor de metal
  • Cerebro robótico VEX IQ
  • Batería del robot VEX IQ con falla de batería del robot (LED del cargador rojo parpadeante)
  • 1 cable inteligente
  • 1 rueda o engranaje

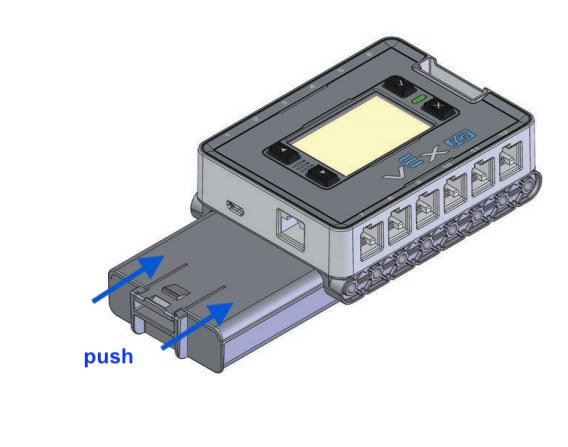

Paso 2: inserte la batería del robot en el cerebro.

NOTA: Deslice la batería del robot dentro del cerebro hasta que escuche el clic del pestillo.



Paso 3: conecte el motor inteligente.

Conecte el Smart Motor a cualquier Smart Port mediante un Smart Cable.

Tire suavemente de ambos extremos del Smart Cable para asegurarse de que esté bien conectado.

NOTA: Asegúrese de que ambos extremos del Smart Cable estén completamente insertados. Se debe escuchar un clic cuando estén conectados.

NOTA: Asegúrese de que Smart Motor sea el único dispositivo conectado al Brain.

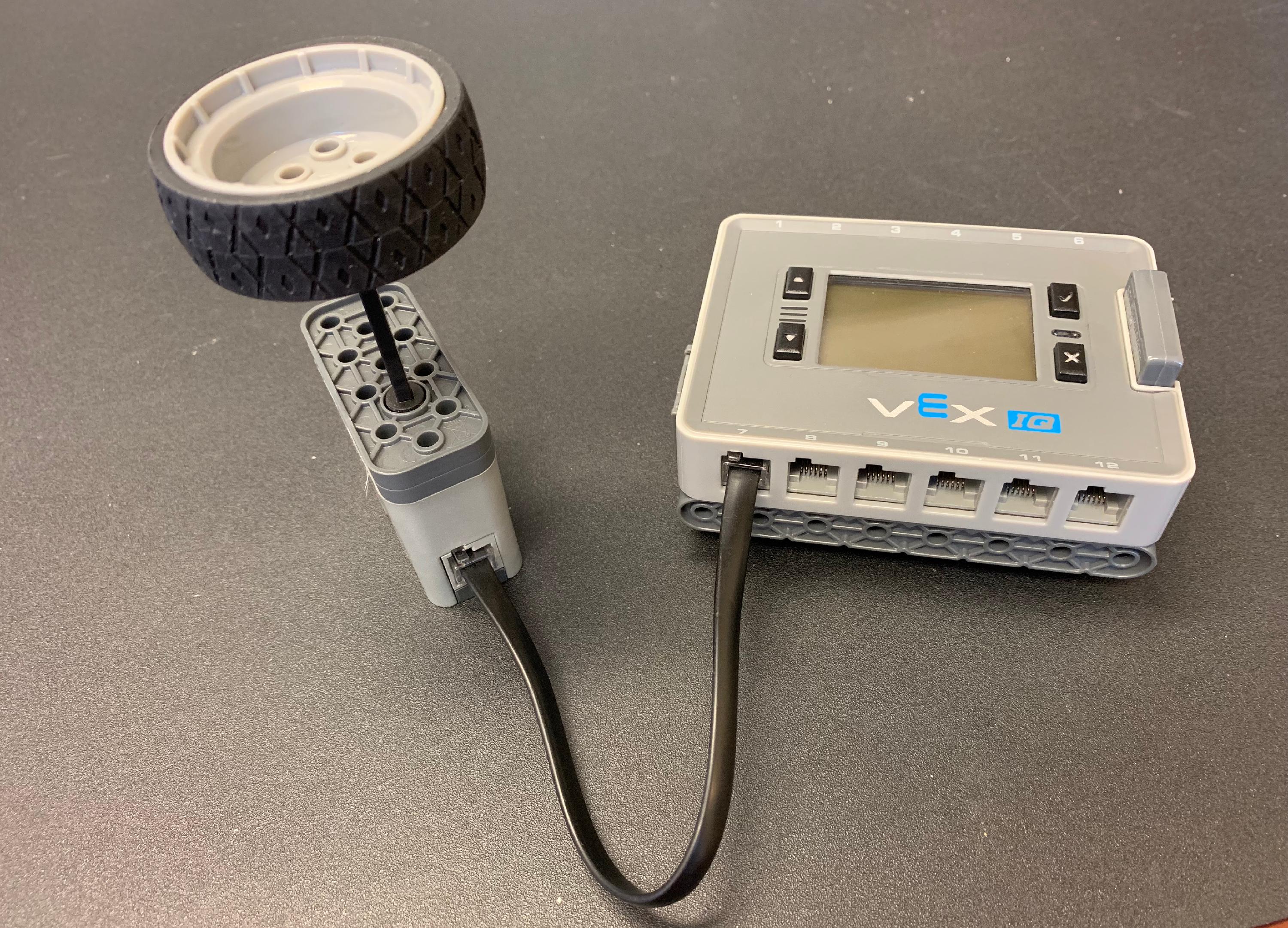

Paso 4: coloque la rueda.

Inserte el eje del motor en el motor inteligente.

Conecte la rueda al eje del motor.

NOTA: Asegúrese de que el eje del motor esté insertado correctamente para que la rueda no se deslice hacia abajo del eje.

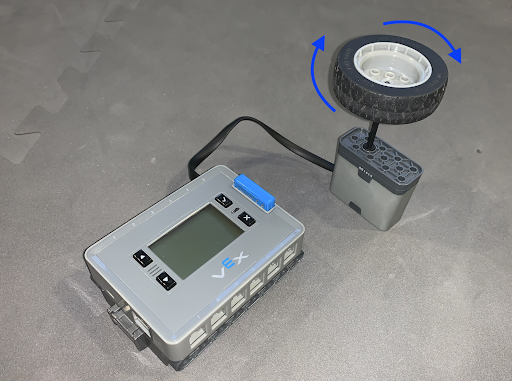

Paso 5: gira la rueda.

Gire el engranaje/rueda hacia adelante y hacia atrás rápidamente durante aproximadamente un minuto.

Retire la batería del robot del cerebro después de aproximadamente un minuto y coloque rápidamente la batería del robot en el cargador de batería.

NOTA: Al girar el engranaje/rueda, la luz LED del Brain parpadeará y/o la pantalla LCD del Brain parpadeará. El cerebro puede encenderse.

NOTA: Si la carga manual fue exitosa, la luz LED en el cargador de batería se iluminará en rojo fijo después de que la batería del robot se deslice en la base.

Si el procedimiento anterior no funciona, comuníquese con el soporte de VEX en support@vex.com.
