Reúne todas las piezas necesarias

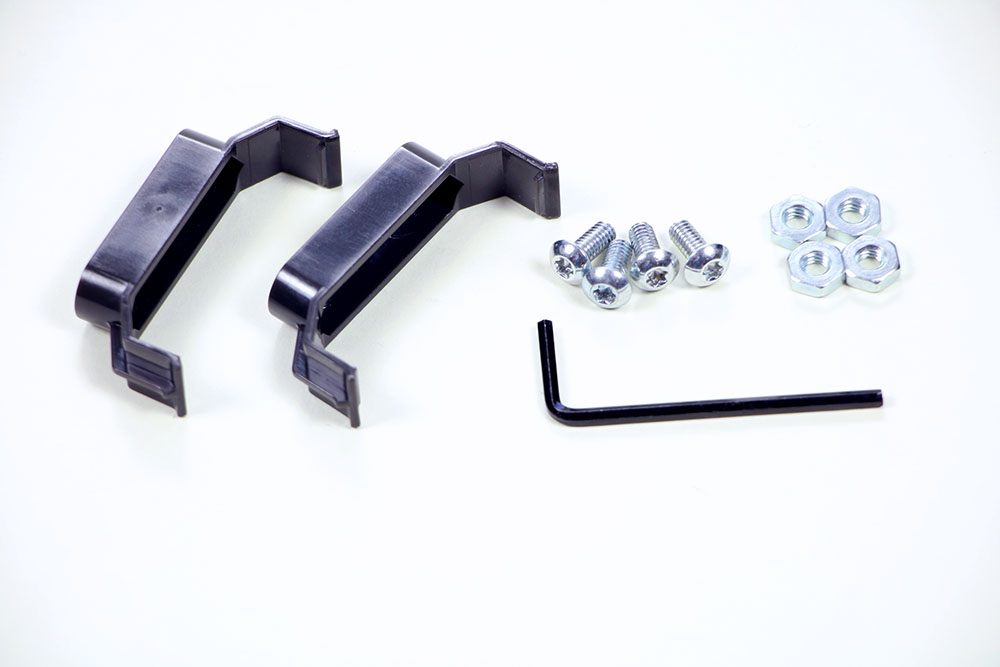

Se colocan juntas las piezas necesarias para montar la Batería V5. Las piezas que se muestran incluyen 2 clips de batería V5, 4 tornillos n.° 8/32, 4 tuercas Keps n.° 8/32 y 1 llave hexagonal.

Necesitará:

(1) Batería de robot V5 (no se muestra)
(1) Cable de batería del robot V5 (no se muestra)
(2) Clips de batería V5
(4) Tornillos #8-32 x 1/2"
(4) Tuercas Keps #8-32
(1) Llave hexagonal de 3-32"

Cuando desee cablear la batería, también necesitará el V5 Robot Brain montado en su robot. >

Monte los clips de la batería V5

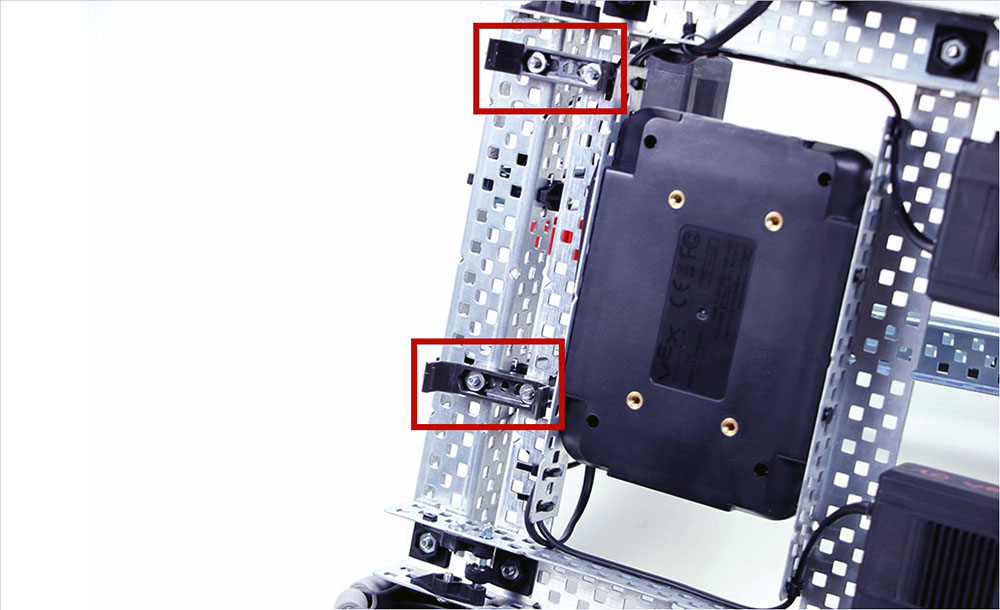

Se han colocado dos clips de batería V5 en la parte trasera del robot y están resaltados.

Monte los dos clips de batería V5 debajo de la parte posterior de la base de su robot.

Asegure la batería V5 en los clips

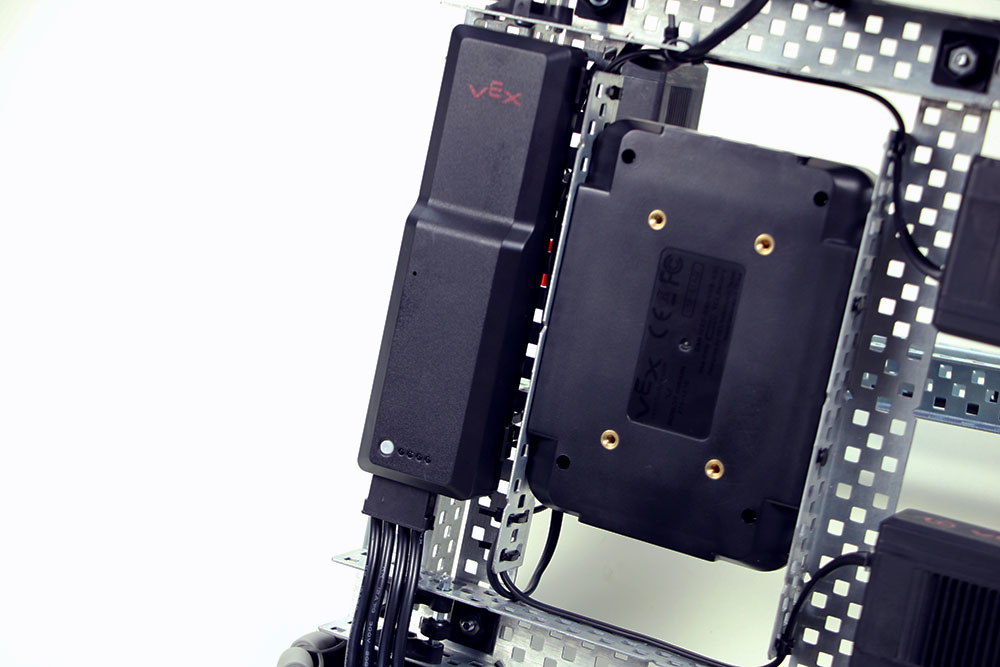

La batería V5 se ha fijado a los dos clips de batería V5 en la parte trasera del robot.

Presione la batería en los clips hasta que escuche y sienta que encaja en su lugar.

Conecte la batería del robot V5

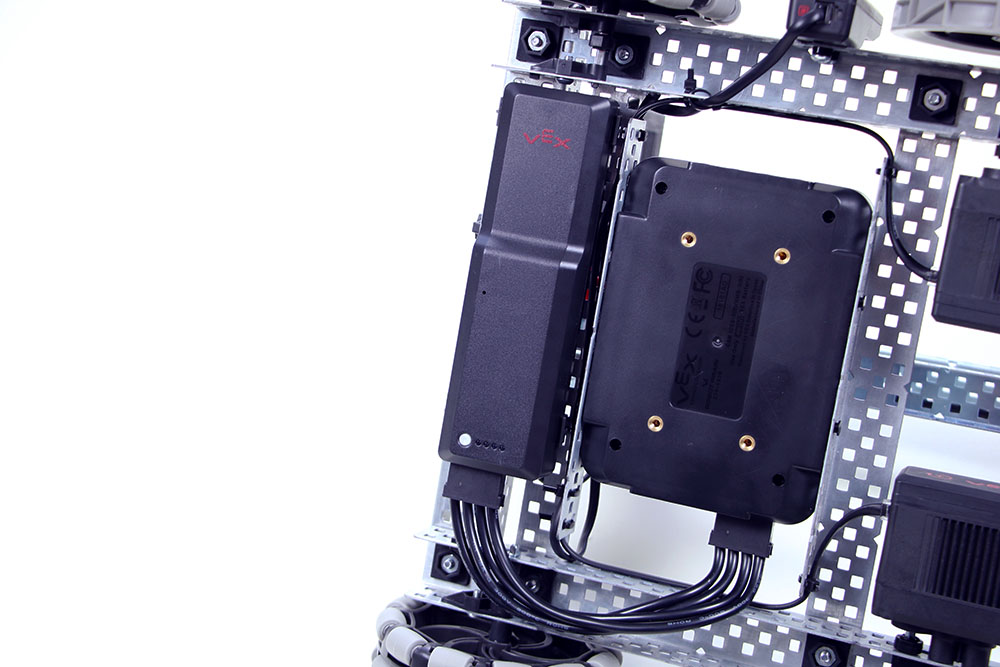

Se muestra el cable de batería V5 que conecta la batería V5 al cerebro V5 en el robot.

Conecte la batería al V5 Robot Brain usando el cable de la batería.

Asegúrese de insertar los conectores del cable de la batería correctamente para que encajen en su lugar.

Para obtener instrucciones más detalladas sobre el montaje y cableado de la batería, consulte las Instrucciones de construcción de ClawbotV5.
