Nota: Las imágenes de este artículo muestran un controlador VEX IQ (primera generación). Siga los mismos pasos para instalar baterías en un controlador VEX IQ (segunda generación).

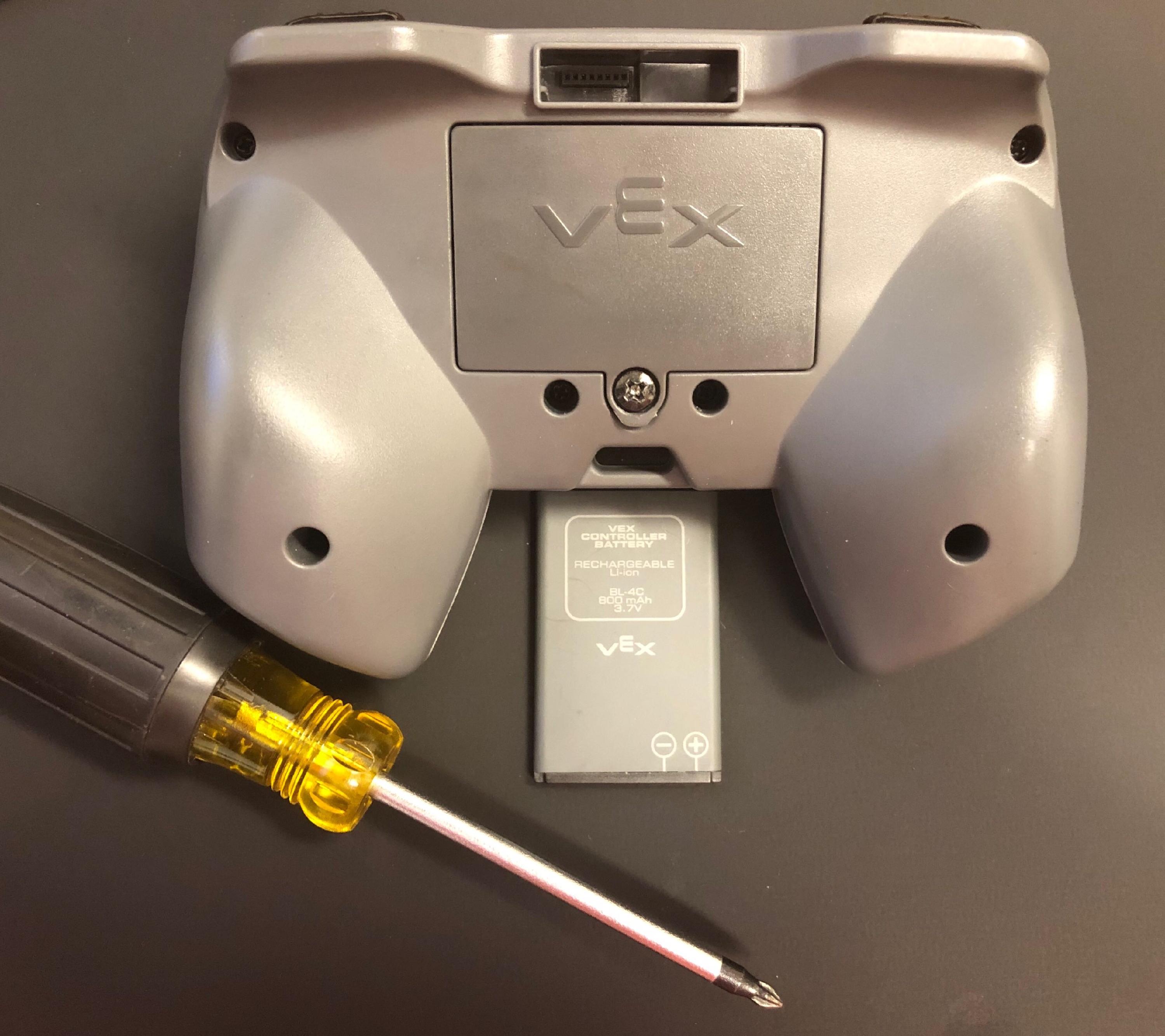

Controlador IQ, batería del controlador IQ y un destornillador Phillips colocados juntos sobre una mesa.

Tenga listo lo siguiente para instalar la batería del controlador:
- Controlador VEX IQ
- Batería del controlador VEX IQ
- destornillador Phillips

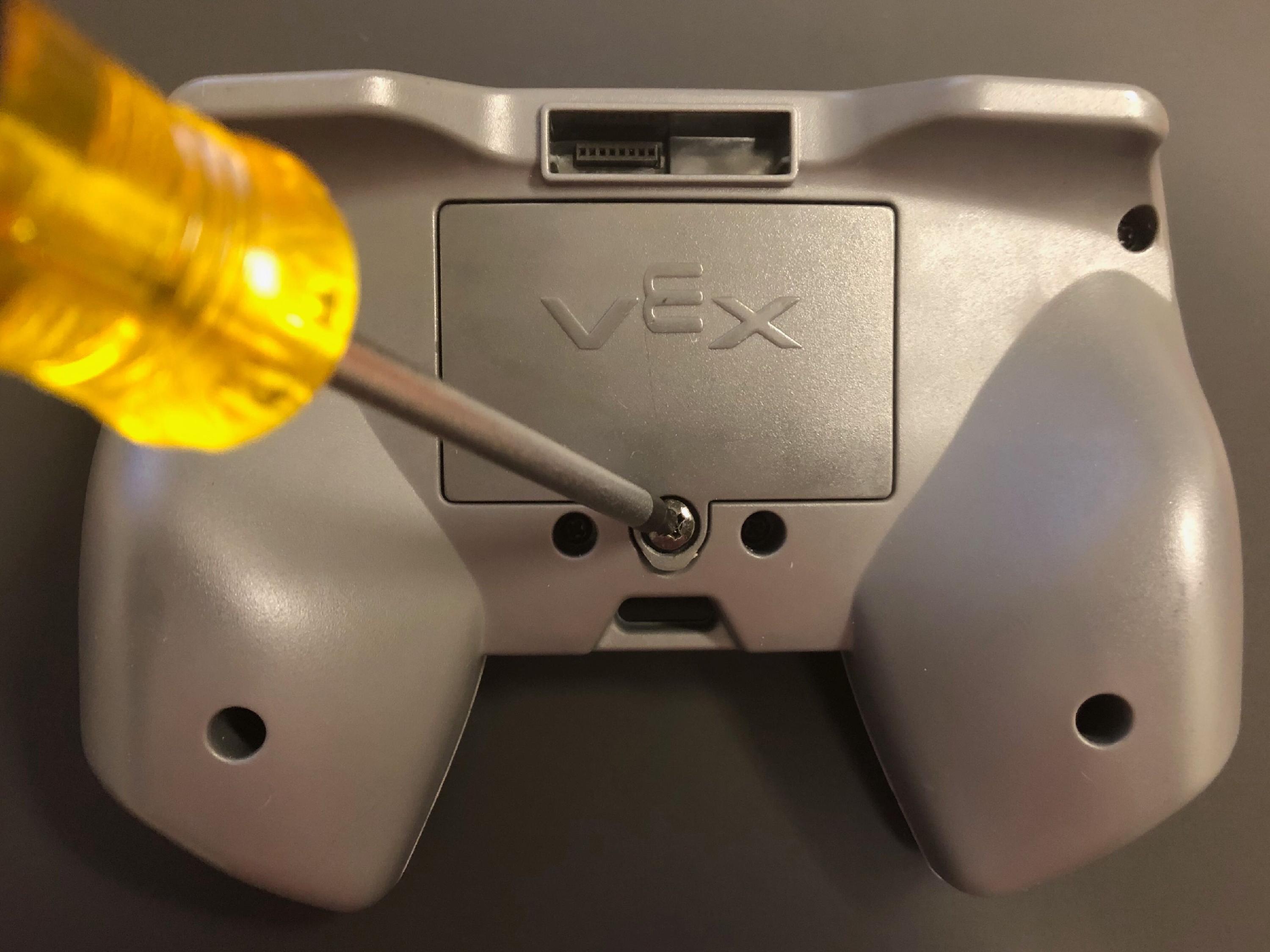

Destornillador Phillips que se utiliza para aflojar el tornillo de la puerta de la batería del controlador.

Abra la puerta de la batería del controlador.
- Utilice el destornillador Phillips para aflojar el tornillo y quitar la tapa de la batería.

Nota: El controlador VEX IQ (segunda generación) tiene 2 tornillos.

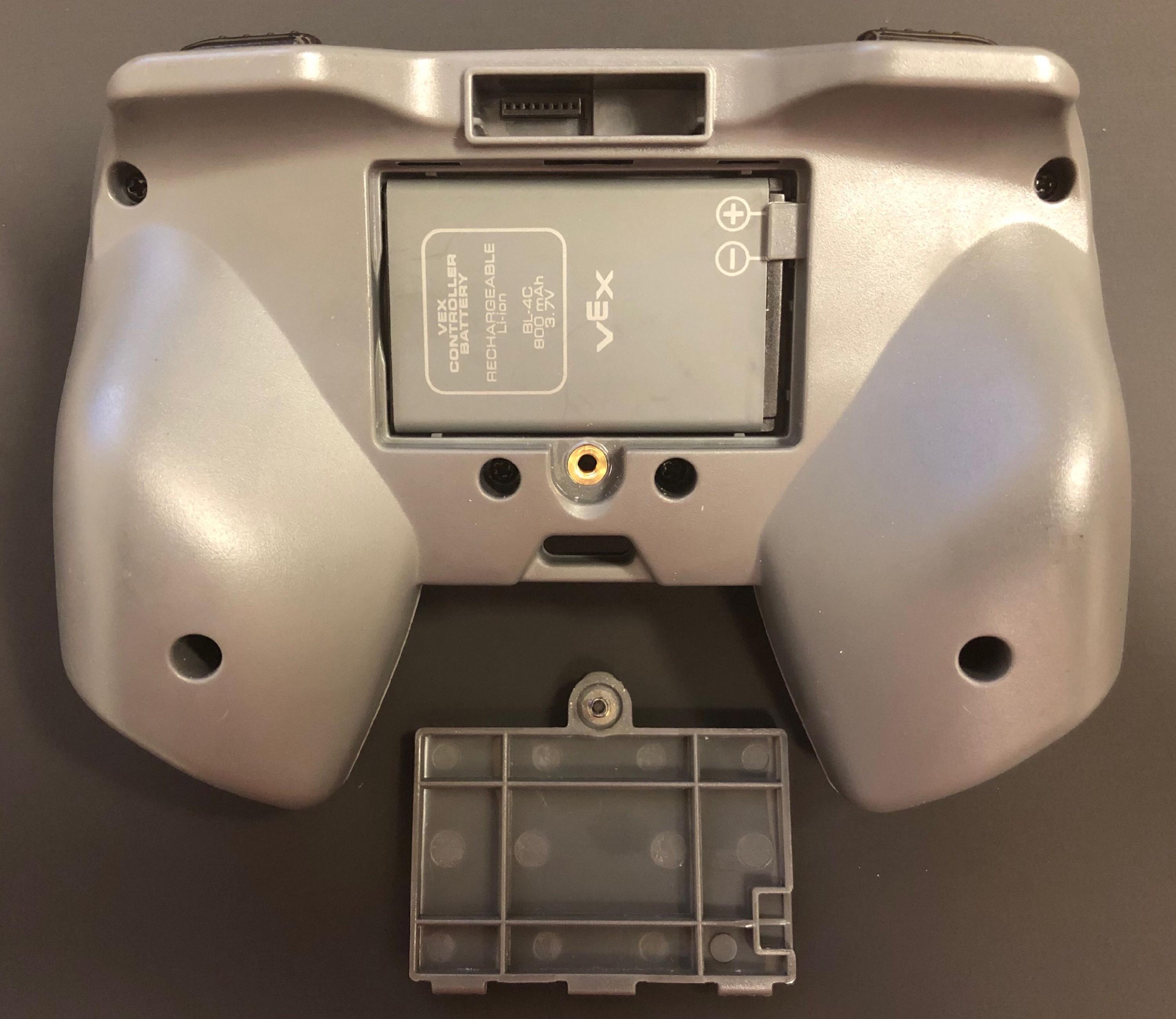

Controlador con la puerta de la batería abierta y una batería nueva colocada en ella. La batería tiene íconos positivos y negativos que deben estar alineados con los del controlador. En esta imagen, los íconos de la batería están en la esquina superior derecha de la ranura de la batería.

Coloque la batería dentro del controlador.
- Mantenga el lado impreso de la batería del controlador hacia arriba y alinee los marcadores negativo (-) y positivo (+) con los marcadores dentro del controlador.
- Deslice la batería en el controlador mientras la mantiene debajo de la pestaña de plástico a la derecha, cerca de los marcadores positivo y negativo.

Destornillador Phillips que se utiliza para apretar el tornillo de la puerta de la batería del controlador.

Vuelva a colocar la puerta de la batería del controlador.
- Vuelva a colocar la tapa de la batería y atorníllela en su lugar.
