V5 Battery Medic es una herramienta de diagnóstico dentro de la utilidad de firmware V5, diseñada para evaluar la salud y el estado de su batería V5. Esta función proporciona información detallada sobre su batería, incluidos los voltajes de celdas individuales, los recuentos de errores de sobrevoltaje y el voltaje general del paquete. Siga los pasos a continuación para utilizar V5 Battery Medic y diagnosticar y monitorear el estado de su batería V5:
Antes de comenzar, asegúrese de tener la última versión de la Utilidad de firmware V5.
Conecte el V5 Robot Brain conectado a la batería a la computadora y abra la Utilidad de firmware V5
Conecte la batería del robot V5 al cerebro del robot V5 y luego conecte el cerebro a la computadora.
Abra la Utilidad de firmware V5 y verifique que V5 Robot Brain esté actualizado e instale la última actualización de firmware si es necesario.

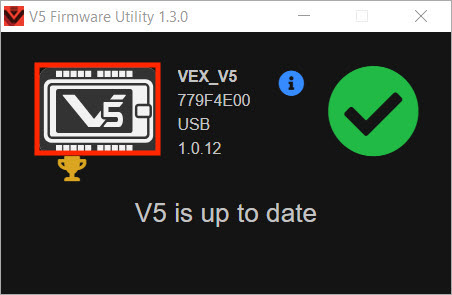

Mantenga presionadas las teclas Shift y v en el teclado de la computadora y luego haga clic en el ícono V5 en la Utilidad de firmware V5 con el mouse. El icono está resaltado arriba en un rectángulo rojo.
Haga clic en el icono de Battery Medic

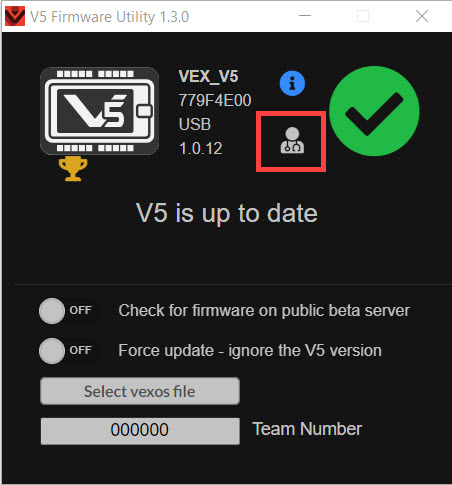

Haga clic en el pequeño ícono rojo de Battery Medic que aparece debajo del ícono de información. El icono está resaltado arriba en un rectángulo rojo.

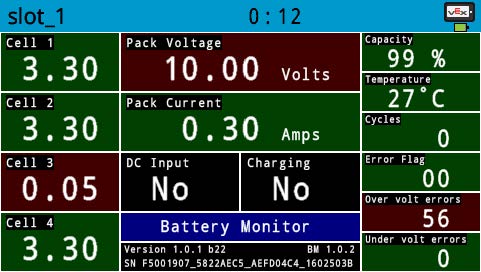

Mire la pantalla de Diagnóstico de la batería.
Reconozca que la coloración roja oscura de algunas celdas indica que los valores en esas celdas no son ideales. El voltaje del paquete es bajo y ha habido más de 50 errores de sobrevoltaje.
Observe que la celda 3 no parece tener carga porque el valor mostrado es mucho más bajo que el de las otras tres celdas.
Reemplace una batería de robot V5 que tenga diagnósticos similares a este por una batería de robot V5 que tenga mejor rendimiento.
NOTA: La pantalla Diagnóstico de la batería se muestra en el V5 Robot Brain.
