Las luces indicadoras LED de la batería V5 pueden brindarle información sobre el estado de carga y avisarle si hay algún problema con la batería. Las luces indicadoras se iluminan en verde para mostrar el estado de carga y se iluminan o parpadean en rojo para advertirle que la carga de la batería falló o que la batería no está funcionando. Este artículo le mostrará cómo interpretar las luces y los errores de la batería V5.

Interprete las luces indicadoras de la batería mientras se carga

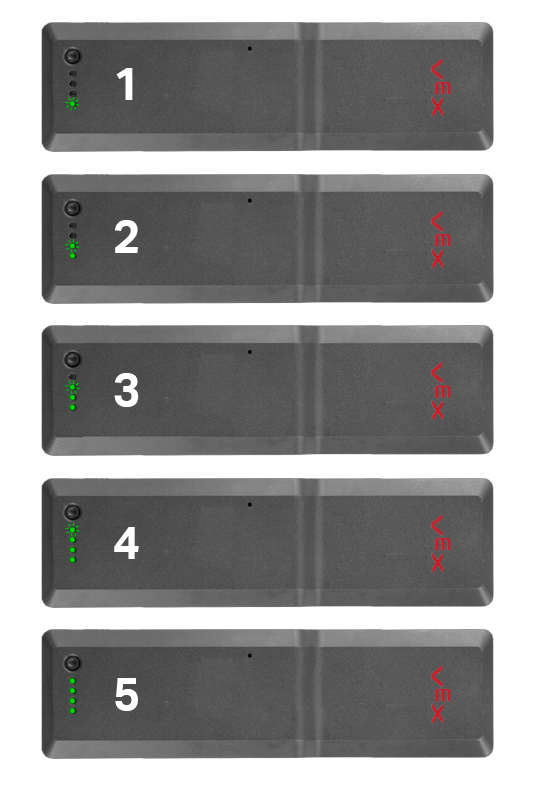

Ilustración que muestra la interpretación de las luces indicadoras de la batería durante la carga del sistema robótico VEX V5, resaltando diferentes patrones de luz y sus significados para solucionar problemas del estado de la batería.

Consulte la imagen de la izquierda. Hay una descripción escrita al lado de cada una de las luces verdes intermitentes que explica las etapas de carga de la batería.

NOTA:A medida que avanza la carga, aumentará el número de luces verdes parpadeantes. Cuando la batería esté completamente cargada, las cuatro luces se iluminarán por un breve momento y luego se apagarán. Las cuatro luces LED verdes parpadearán una vez cada cinco segundos cuando la batería esté cargada mientras aún esté conectada al cargador.

Interpretar las luces indicadoras de batería cuando está descargada

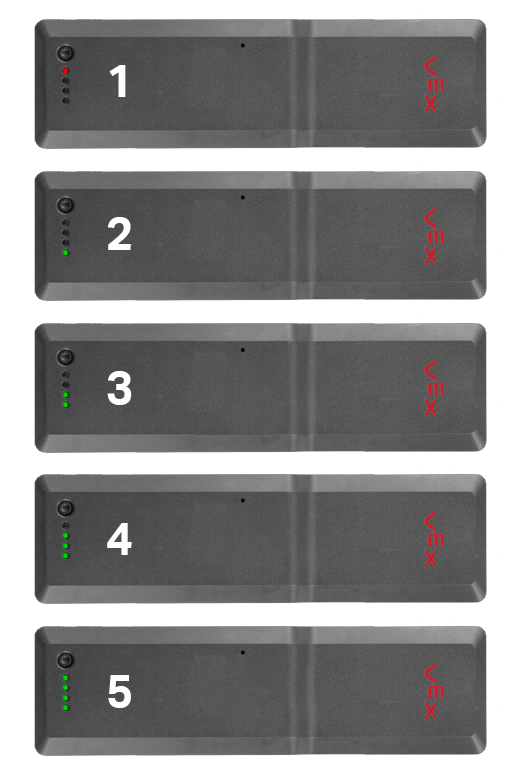

Diagrama que ilustra la interpretación de las luces indicadoras de batería en un dispositivo V5 cuando está descargado, resaltando diferentes patrones de luz y sus significados para la solución de problemas.

Presione el botón circular negro del indicador de batería para ver la carga de la batería.

Consulte la imagen de la izquierda. Hay una descripción escrita al lado de cada una de las luces verdes intermitentes que explica las etapas de carga de la batería cuando está descargada.

Cómo interpretar los errores de la batería V5

Resuelva el error cuando un LED rojo parpadeante está en la cuarta posición

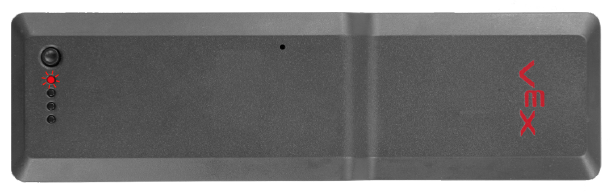

Diagrama de flujo que ilustra los pasos para resolver el error indicado por un LED rojo intermitente en la cuarta posición en un robot VEX V5, parte de la guía de solución de problemas.

Cargue la batería lo antes posible si la luz LED roja parpadea cinco veces por segundo. Esto indica que la batería está críticamente baja.

NOTA: Si el cargador está conectado mientras el LED parpadea, continuará parpadeando hasta que el voltaje interno haya aumentado por encima del nivel crítico y la batería se considere estable nuevamente.

Corregir el error cuando los LED parpadeantes están en la tercera y cuarta posición

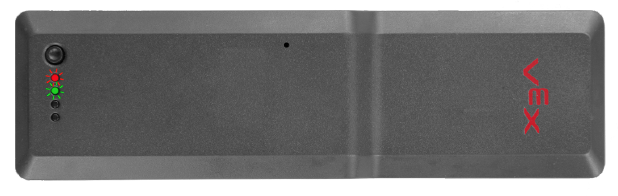

Diagrama que muestra cómo corregir el error cuando los LED parpadeantes están en la tercera y cuarta posición en un robot V5, utilizado para resolución de problemas en robótica.

Observe el LED rojo y verde que parpadea rápidamente (para vexos 1.0.3 o posterior). Esto indica un error de sobretensión.

Deje que la batería caiga por debajo del umbral predeterminado y el error desaparecerá.

Vuelva a conectar la batería al cargador para verificar que el error haya desaparecido.

Reconocer el error cuando los LED parpadeantes son indicativos de una celda defectuosa

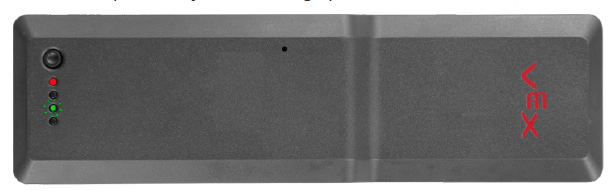

Diagrama que ilustra la indicación de error de los LED parpadeantes en un robot VEX V5, resaltando un problema potencial con una celda defectuosa en la batería.

Comprenda que cuando la batería muestra el LED rojo y cualquiera de los LED verdes parpadea brevemente (una vez por segundo), se ha detectado una falla interna de la celda y la batería está esencialmente agotada.

NOTA:Este patrón de LED indica que la batería tiene al menos una celda defectuosa. Es recomendable sustituir la batería.

Comprenda el error cuando un LED rojo parpadeante está en la cuarta posición

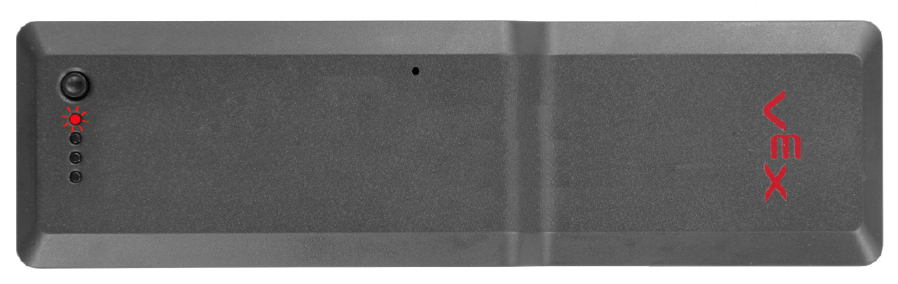

Diagrama que ilustra el error indicado por un LED rojo intermitente en la cuarta posición en un dispositivo robótico VEX, utilizado para fines de resolución de problemas.

Desconecte el cargador para eliminar el error si se produce un LED rojo que parpadea lentamente una vez por segundo.

Distinga los destellos rápidos y lentos en la primera y cuarta posición.

Diagrama que ilustra la distinción entre destellos rápidos y lentos en la primera y cuarta posición, relevante para solucionar problemas de la categoría V5.

Conecte la batería a un V5 Brain con firmware válido si los LED rojo y verde están en la primera y cuarta posiciones mientras parpadean rápidamente de forma alterna. Esto indica que la batería está en modo de carga de firmware.

Resuelva el error cuando todos los LED parpadean

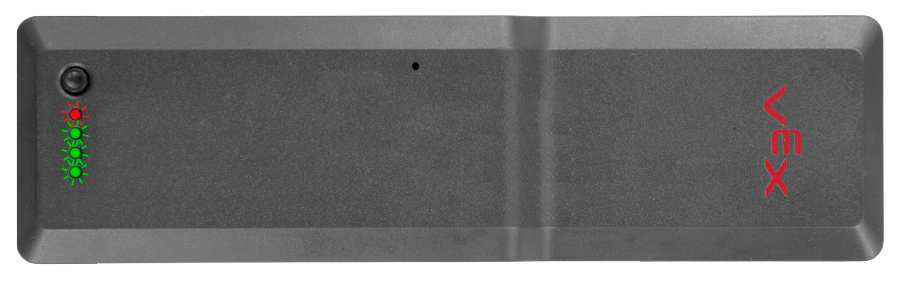

Diagrama que ilustra los pasos de solución de problemas para resolver el problema de todos los LED que parpadean en un dispositivo V5, resaltando los componentes clave y las acciones a tomar.

Identifique si todos los LED rojos y verdes parpadean muy rápido. Si esto ocurre y el cargador está conectado, esto indica que la batería está en modo de carga de firmware.

Desconecte el cargador para permitir una actualización del firmware para permitir que todos los LED se apaguen y luego conéctelo al cerebro V5.

Resuelva el error cuando no se enciende ningún LED

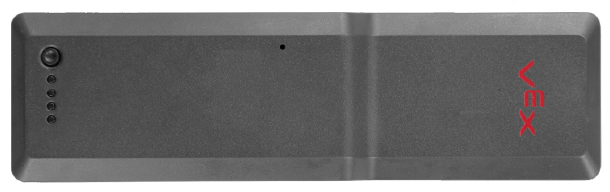

Guía de solución de problemas para el sistema robótico V5 que muestra los pasos para resolver el problema de que no se encienden los LED, presenta una lista de verificación e indicadores visuales para el diagnóstico.

Conecte la batería al cargador y espere una hora antes de desconectarlo.

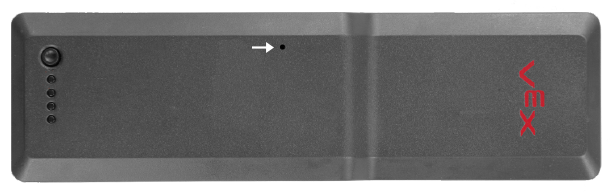

Si las luces no se encienden durante el proceso de carga ni se encienden después de presionar el botón de la batería, use un clip o un objeto de tamaño similar y presione el botón de reinicio de la batería que se muestra a continuación.

Diagrama de flujo que ilustra los pasos de solución de problemas para resolver el problema de los LED que no funcionan en los dispositivos V5, destacando las acciones clave a tomar para una resolución efectiva del problema.

Conecte la batería al cargador una vez más y espere una hora antes de desconectarlo.

Si el problema persiste, la batería está defectuosa y debe enviar un correo electrónico al soporte de VEX a support@vex.com.
