Práctica de las habilidades de conducción virtual V5RC – Biblioteca VEX

VEX V5 Robotics Competition (V5RC) Virtual Driving Skills te permite conectar un controlador VEX V5 a tu computadora para practicar partidas de habilidades de conducción. Este artículo cubre las opciones y configuraciones de práctica disponibles.

Nota:Las habilidades de conducción virtual solo están disponibles cuando se usa un navegador Chrome.

Jugar un partido de práctica de habilidades de conducción virtual

Accede a las habilidades de conducción virtual para V5RC aquí.

Antes de comenzar, asegúrese de tener su controlador VEX V5 conectado a Virtual Driving Skills y su clave de Virtual Skills.

Una vez que haya iniciado sesión con su clave de habilidades virtuales y haya conectado su controlador VEX V5, el partido de práctica de habilidades de conducción virtual estará listo para jugar. El estado del controlador se mostrará en verde y Conectado en la esquina superior izquierda, y el Hero Bot estará en la posición inicial.

Una vista de cerca de la esquina inferior izquierda de la ventana de Práctica de habilidades de conducción, con el botón Reproducir, un triángulo blanco orientado hacia la derecha, resaltado en un cuadro rojo. El botón de reproducción se encuentra verticalmente entre el ícono de configuración y el botón de reinicio.

Para iniciar el partido, presione el botón Jugar en la esquina inferior izquierda.

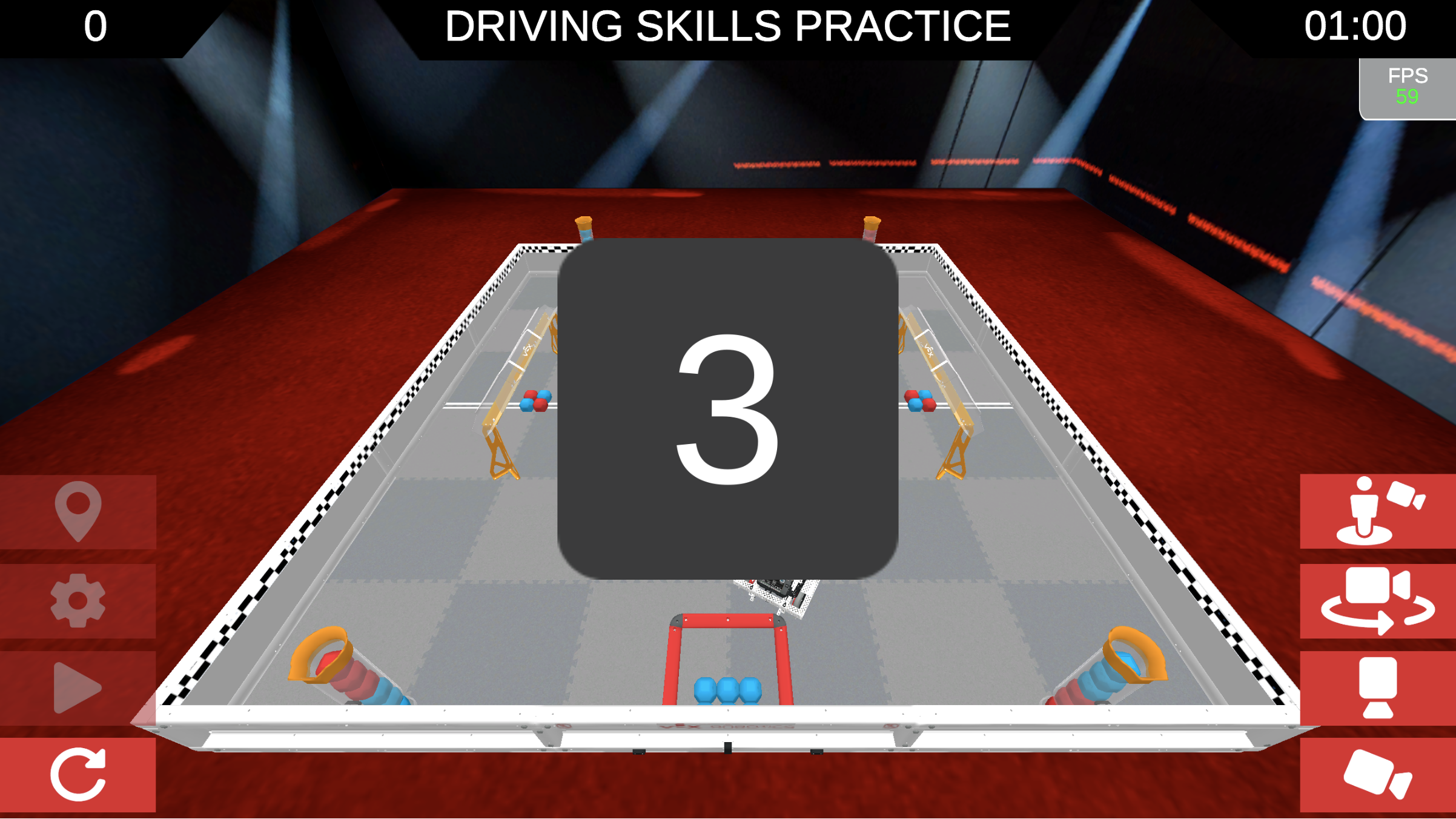

La ventana de práctica de habilidades de conducción con un gran 3 en el centro que muestra la cuenta regresiva para el inicio del partido.

Aparecerá una cuenta regresiva en el centro de la pantalla, lo que te permitirá prepararte para comenzar a conducir usando tu controlador.

Una vista de cerca de la esquina superior derecha de la ventana de práctica de habilidades de conducción que muestra el tiempo restante del partido. El tiempo marca 29 segundos.

Durante el partido, el tiempo restante se muestra en la esquina superior derecha de la ventana.

Una vista de cerca de la esquina superior izquierda de la ventana de habilidades de conducción que muestra la puntuación actualizándose en tiempo real a medida que se juega el partido. La puntuación es 1 punto.

Durante el partido, tu puntuación se actualizará en la esquina superior izquierda.

Una vista de cerca de la esquina inferior izquierda de la ventana Habilidades de conducción que muestra el botón Detener, un hexágono blanco, que aparece en lugar del botón Jugar durante un partido. El botón Detener se encuentra verticalmente entre el ícono de configuración y el botón de reinicio.

Para finalizar el partido antes de que se acabe el tiempo, selecciona el botónDeteneren la esquina inferior izquierda.

La pantalla de final de partido que muestra los resultados de la práctica para el número de equipo y el nombre del equipo registrado. El marcador es de 5 puntos. El botón Reintentar en la parte inferior de la pantalla está resaltado en un cuadro rojo, indicando qué seleccionar para reproducir nuevamente.

Al final del partido, se mostrará el nombre de tu equipo y el resultado final. Seleccione Reintentar para cerrar esta ventana y restablecer el campo.

Una vista de cerca de la esquina inferior izquierda de la ventana Habilidades de conducción que muestra el botón Reiniciar, una flecha circular blanca. El botón Restablecer se encuentra debajo del ícono de configuración y del botón Reproducir.

El botón Restablecer en la esquina inferior izquierda también se puede utilizar para restablecer el diseño del campo.

Seleccionar un modo de conducción

El lado superior derecho de la ventana de práctica de habilidades de conducción que muestra el área de selección del modo de conducción en un cuadro rojo. Actualmente, está seleccionado Tank Drive y las opciones Arcade izquierdo, Arcade derecho y Arcade dividido se muestran en una fila.

Verá las opciones de selección del modo de conducción encima de la ventana de práctica de habilidades de conducción virtual.

Una vista de cerca de las opciones del modo de conducción, mostrando la conducción de tanque seleccionada. Las otras tres opciones están a la derecha y se leen: Arcade izquierda, Arcade derecha y Arcade dividido.

El modo de conducción seleccionado mostrará el nombre en azul oscuro y tendrá una línea azul alrededor del ícono.

Seleccione el nombre del modo de unidad para cambiar su configuración.

Cada modo de conducción cambia la forma en que los joysticks del controlador controlan el movimiento del tren motriz del robot.

Tank Drive: El joystick izquierdo controla el motor izquierdo y el joystick derecho controla el motor derecho.
Arcade izquierdo: Todo movimiento (adelante, atrás, izquierda y derecha) se controla con el joystick izquierdo.
Arcade derecho: Todo movimiento (adelante, atrás, izquierda y derecha) se controla con el joystick derecho.
Split Arcade: El joystick izquierdo controla el movimiento hacia adelante y hacia atrás, mientras que el joystick derecho controla los giros a la izquierda y a la derecha.

Ajustes adicionales

Opciones de cámara

Se resaltan cuatro opciones de cámara en las habilidades de conducción virtual. Icono de la estación del conductor, icono de la cámara de órbita, icono de arriba hacia abajo e icono de persecución

Las opciones de cámara para el campo se encuentran en la esquina inferior derecha de la ventana de práctica de habilidades de conducción virtual.

Icono de la estación del conductor: Cambia la cámara a la perspectiva del conductor.
Icono de cámara de órbita:Proporciona una descripción general de todo el campo.
Icono de arriba hacia abajo:Coloca la cámara directamente sobre el campo.
Icono de persecución: sigue al robot desde atrás.

Configuración del robot

Para cambiar las velocidades del robot y las asignaciones de los botones del motor, desplácese hacia abajo hasta la sección Configuración del robot.

La sección Motores de accionamiento del área de Configuración del robot en la parte inferior de la página Habilidades de conducción. En la parte superior se lee Motores de accionamiento y se muestran opciones para Velocidad máxima con un control deslizante de 0 a 100%.

La sección Motores de accionamiento te permite ajustar la velocidad máxima de Dex con el control deslizante o ingresando un valor específico en el cuadro de texto.

La sección Motor de admisión del área Configuración del robot en la parte inferior de la página Habilidades de conducción. Se lee Motor de admisión en la parte superior y muestra opciones para Velocidad máxima con un control deslizante de 0 a 100%, así como opciones de Mapeo del controlador para qué botones controlan la admisión y la salida.

La sección Motor de admisión le permite establecer la velocidad máxima para el motor de admisión y asignar botones de controlador para los controles de admisión.

Ajuste la velocidad usando el control deslizante o escribiendo un valor en el cuadro de texto.

Cambie los botones del controlador seleccionando los menús desplegables junto a Entrada y Salida para elegir sus botones preferidos.

La sección Motor del transportador del área Configuración del robot en la parte inferior de la página Habilidades de conducción. Se lee Motor transportador en la parte superior y muestra opciones para Velocidad máxima con un control deslizante de 0 a 100%, así como opciones de Mapeo del controlador para qué botones controlan arriba y abajo.

La sección Motor del transportador le permite establecer la velocidad máxima para el motor del transportador y asignar botones de controlador para los controles del transportador.

Ajuste la velocidad utilizando el control deslizante o escribiendo un valor en el cuadro de texto.

Cambie los botones del controlador seleccionando los menús desplegables junto a Llevar arriba y Llevar abajo para elegir sus botones preferidos.
