Uso de bloques de conmutación para realizar la transición de bloques a codificación basada en texto en VEXcode V5 – Biblioteca VEX

Switch incorpora elementos familiares de la programación basada en bloques e integra cuadros de texto donde se pueden escribir comandos de texto.

Nota: Los bloques Switch solo son compatibles conPython.

Switch proporciona a los estudiantes un puente natural desde Blocks hacia la codificación basada en texto. A medida que los estudiantes se familiarizan con la lógica y la secuencia de comandos, pueden comenzar a convertir un proyecto un bloque a la vez.

Esto permite a los estudiantes continuar trabajando con el flujo lógico de un programa basado en bloques donde pueden ver físicamente cosas como el envoltura de un bucle alrededor de otros bloques mientras también comienzan a experimentar con comandos de texto por sí mismos. Una vez que los bloques se convierten en Switch, los estudiantes pueden cambiar fácilmente los parámetros y comenzar a comprender la sintaxis del comando de texto. Esta sección lo guiará a través del uso de Switch por parte de un estudiante para explicarle cómo puede usar estos bloques en un proyecto VEXcode.

Introducción a los bloques de conmutación

Para comenzar a codificar con Switch Blocks, debes tener:

Una computadora (no un dispositivo móvil).

Diagrama que ilustra los tutoriales de bloques V5, mostrando varios tipos de bloques y sus conexiones con fines educativos en programación robótica.

Cuando un bloque se convierte en un bloque de conmutación, C++ en el Visor de código se deshabilitará.

Convertir bloques en conmutadores

Convertir un bloque único en un conmutador

Diagrama que ilustra los bloques V5 para tutoriales de robótica, mostrando varios tipos de bloques y sus funciones dentro del entorno de programación VEX.

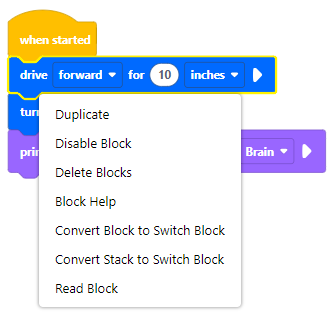

Haga clic derecho en el bloque que desea convertir en un bloque de conmutación.

Diagrama que ilustra los bloques V5 utilizados en tutoriales, mostrando varios tipos de bloques y sus conexiones con fines educativos en programación robótica.

Seleccionar Convertir bloque a bloque de conmutación.

Diagrama que ilustra varios bloques V5 utilizados en robótica, destacando sus funciones y conexiones en un formato tutorial para una mejor comprensión de los conceptos de programación.

El bloque ahora se cambiará a un bloque de conmutación con los mismos parámetros.

Diagrama que ilustra los bloques V5 utilizados en robótica, mostrando varios componentes y sus conexiones en un formato tutorial con fines educativos.

Para convertir un bloque de interruptor nuevamente en un bloque después de la conversión, seleccione el botónDeshacer.

Convertir varios bloques en conmutadores

Diagrama que ilustra los bloques V5 para robótica, mostrando varios tipos de bloques y sus conexiones en un formato tutorial con fines educativos.

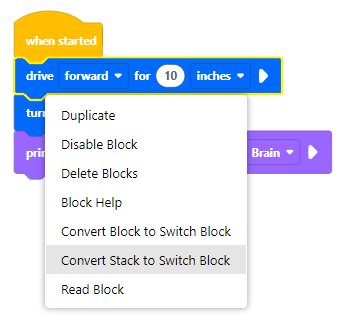

Haga clic derecho en la parte superior de la pila que desea convertir en un bloque de conmutación.

Diagrama que ilustra varios bloques V5 utilizados en la programación robótica, mostrando sus funciones y conexiones en el contexto de los tutoriales de bloques.

SeleccionarConvertir pila en bloque de conmutación.

Diagrama que ilustra los distintos tipos de bloques utilizados en los tutoriales de robótica V5, mostrando sus funciones y relaciones dentro del sistema V5.

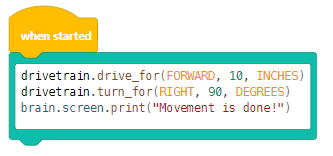

El bloque en el que hizo clic derecho y todos los bloques debajo de él se convertirán en un bloque de interruptor.

Convertir bloques dentro de un contenedor en un conmutador

Puedes convertir un Wrapper y todo su contenido a Switch con un solo clic.

Diagrama que ilustra varios bloques V5 utilizados en tutoriales de robótica, mostrando sus funciones y conexiones con fines educativos.

Haga clic derecho en el Wrapper que desea convertir.

Diagrama que ilustra varios bloques V5 utilizados en tutoriales de programación, mostrando sus conexiones y funcionalidades en un contexto de robótica.

SeleccionarConvertir contenedor y contenido en bloque de conmutación.

Diagrama que ilustra varios bloques V5 utilizados en la programación robótica, mostrando sus funciones y conexiones en un formato tutorial para una mejor comprensión de la codificación basada en bloques V5.

Todo el contenido del Wrapper se convertirá en un único bloque Switch.

Utilice un bloque de interruptores

Agregar un bloque de interruptor desde la caja de herramientas

Haga clic y arrastre un bloque de interruptor desde la Caja de herramientas.

Escriba en un bloque de conmutación

Seleccione el campo de texto del bloque de conmutación, luego ingrese el comando deseado.

Copiar y pegar texto dentro de un bloque de conmutación

Haga clic y arrastre para resaltar el texto en el bloque de conmutación. Haga clic derecho y seleccione Copiar. A continuación, haga clic dentro de otro bloque de interruptor. Por último, haga clic derecho y seleccione Pegar para transferir el texto.

Bloques de interruptores adicionales

Los bloques de interruptor siguen las mismas convenciones de forma que otros bloques. La tabla aquí muestra la comparación entre la forma del bloque, su significado y los bloques Switch del mismo tipo.

Forma de bloque	Descripción	Ejemplos de bloques	Ejemplos de interruptores

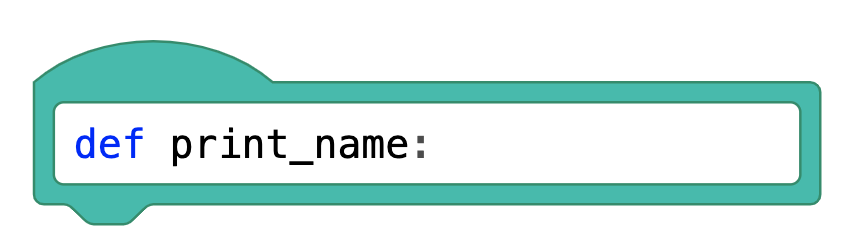

Bloques de sombreros	Comience una pila de bloques y déles forma para unir bloques debajo de ellos.

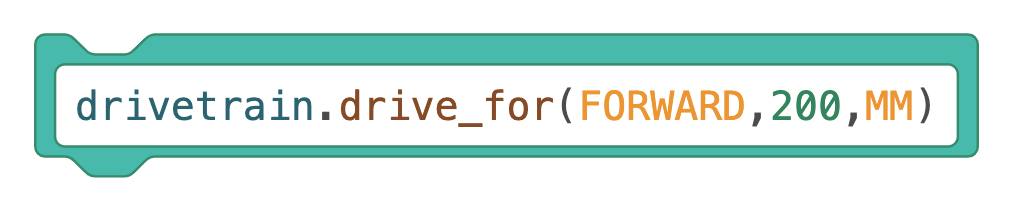

Apilar bloques	Ejecutar comandos principales. Tienen forma para fijarse encima o debajo de otros bloques apilables.
Bloques booleanos	Devuelve una condición como verdadera o falsa y se ajusta dentro de cualquier bloque con entradas hexagonales (de seis lados) para otros bloques.
Bloques de reporteros	Informa los valores en forma de números y se ajusta dentro de cualquier bloque con entradas ovaladas para otros bloques.

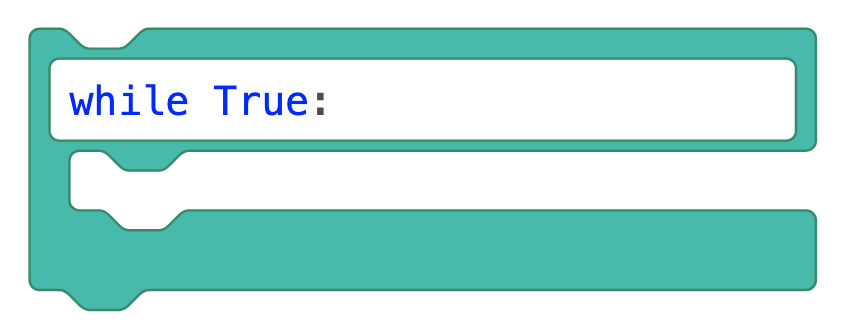

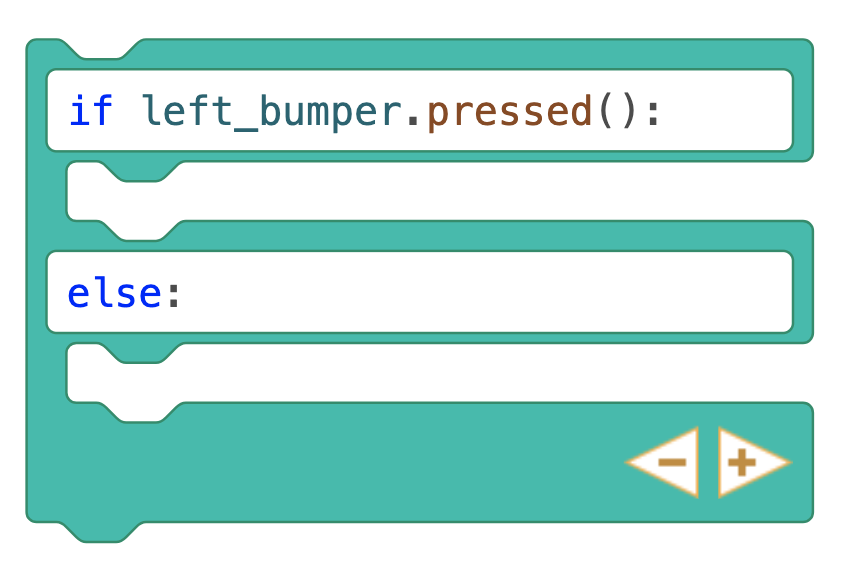

Bloques C	Recorre el(los) bloque(s) dentro de ellos o verifica si una condición es verdadera o falsa. Tienen forma para fijar bloques apilables encima, debajo o dentro de ellos.
