Introducción
Este artículo ofrece información útil para aquellos que recién están comenzando con el juego VEX Robotics Competition (V5RC) 2024-2025, High Stakes. ¡El robot héroe de alto riesgo es Axel! Este artículo cubrirá el propósito de construir a Axel y los próximos pasos para hacer suyo el robot.

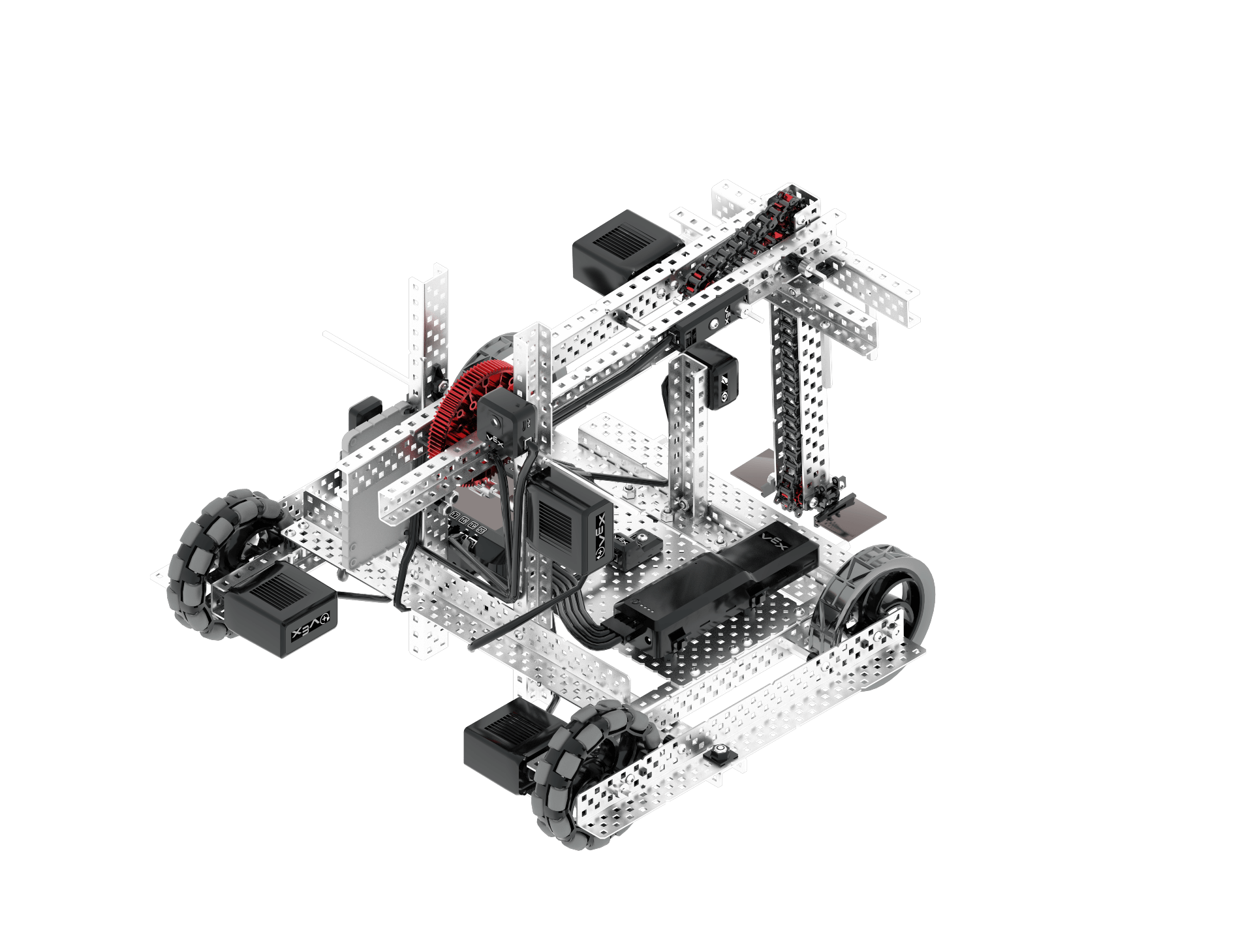

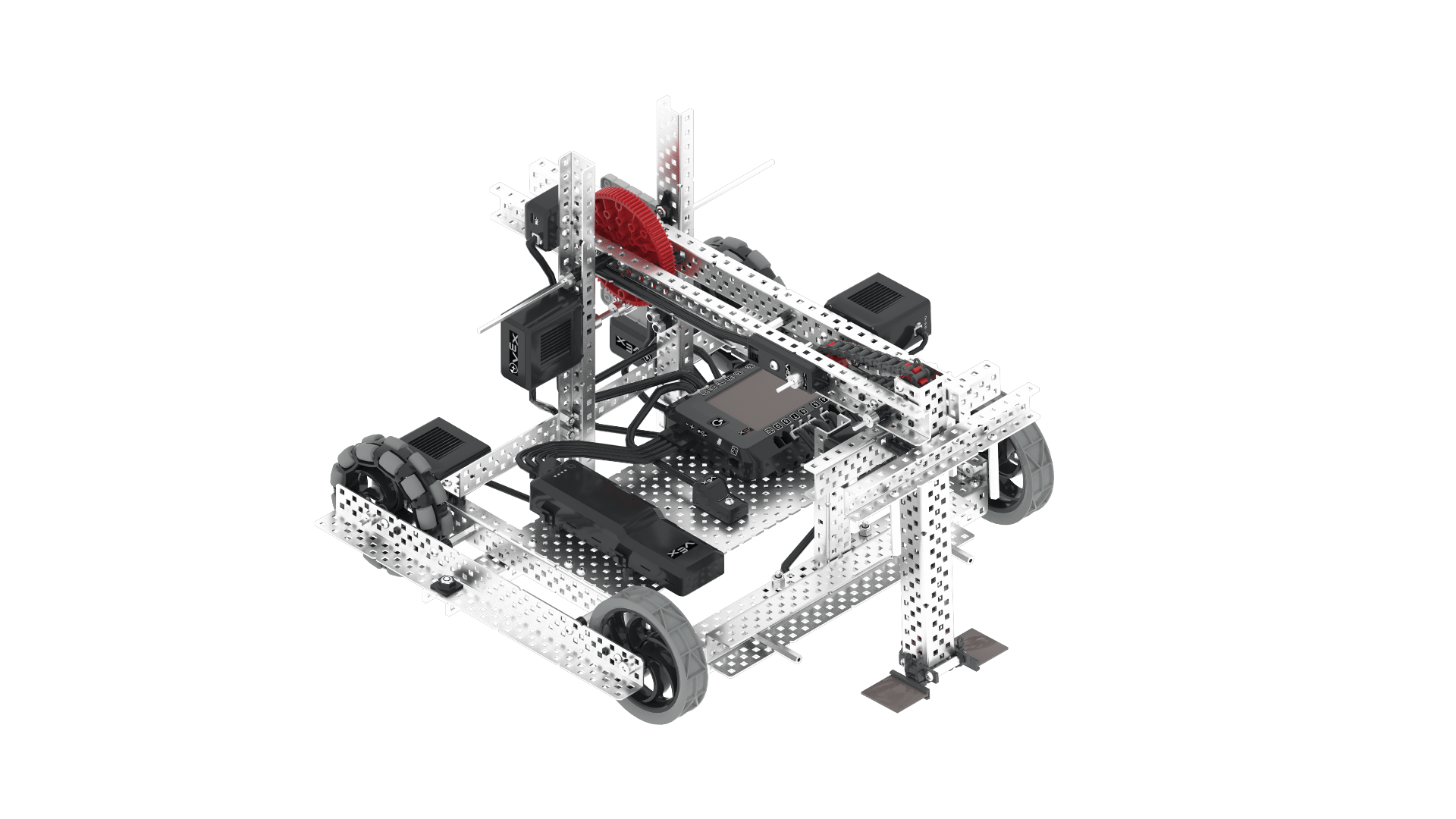

Los ingenieros de VEX diseñan Hero Bots cada año para jugar el nuevo juego de competencia, por lo que el diseño de Hero Bot cambia de año en año para alinearse con el diseño del juego. El Hero Bot 2024-2025, Axel, no es un producto final; más bien, Axel está diseñado como un punto de partida para que practiques, pruebes y optimices un robot y refines tu estrategia de juego.
El propósito del Hero Bot es permitir que los nuevos equipos aprendan valiosas habilidades de construcción y produzcan un robot que puedan personalizar para competir al principio de la temporada. El Hero Bot también permite a los equipos avanzados ensamblar rápidamente un robot para investigar la dinámica del juego.
Independientemente de su nivel de experiencia, utilice Axel como punto de partida para practicar el juego de High Stakes. Determina las fortalezas y debilidades del robot y decide cómo puedes modificar estratégicamente el diseño del robot para que funcione de manera óptima durante la competencia de alto riesgo.
Competir puede parecer intimidante, especialmente cuando hay equipos que han estado compitiendo durante muchos años y tienen mucha experiencia. Al construir a Axel, podrás comprender más sobre el juego y lo que realmente se necesita para el diseño del robot. Tu confianza aumentará a medida que te familiarices con el robot y las reglas del juego.
Como recién llegado, leer el Manual del juego resultar desalentador, y puede resultar difícil imaginar un robot que realice actividades de puntuación obedeciendo todas las reglas. Por estos motivos, Axel ha sido diseñado y ofrecido a todo el mundo, permitiendo que todos los equipos tengan el mismo punto de partida independientemente de su experiencia.
Diseño de robots para principiantes
Hay una combinación casi infinita de piezas y patrones de conexión provistos en su Kit de inicio de competición VEX V5. Desde un punto de vista de ingeniería, prácticamente todo es posible cuando se trata de crear la estructura y el diseño matemático de un nuevo robot. Utilizando los objetivos del juego, debes encontrar una fórmula de diseño precisa que te permita superar los desafíos que presenta el juego y maximizar la cantidad de puntos que puedes ganar para superar a tu competidor. La pregunta que surge naturalmente ante estos desafíos es: “¿Por dónde empiezo?”
Línea de salida
Lo creas o no, una vez que hayas creado Axel y hayas probado el juego, ¡ya habrás comenzado! Al comenzar a construir libremente para modificar el robot, asegúrese de registrar por qué , y con qué propósito está construyendo libremente. Lo más probable es que encuentres respuestas a estas preguntas probando Swish.
Utilice un cuaderno de ingeniería para documentar las restricciones de diseño que se encuentran en el Manual del juego antes de comenzar a construir a Axel. Su intencionalidad aquí garantizará que el robot de su equipo no sea descalificado debido a un diseño ilegal o componentes prohibidos.
A lo largo de su cuaderno de ingeniería, documente también todos los cambios que realice en el diseño de Axel, los resultados de sus pruebas después de cada iteración y cualquier desafío que encuentre. A continuación se muestran algunas ideas de lo que puede registrar en su cuaderno de ingeniería a medida que avanza:
Haz un cuadro con los objetivos que quieres que tu diseño alcance.
Los objetivos podrían incluir:
- Quiero el diseño coleccionar anillos rápidamente.
- Quiero que el diseño alcance un alto puntaje en la escala.
- Quiero que el diseño impulse a Mobile Goals a través de curvas cerradas.
Haz un diagrama con las restricciones de tu diseño.
Algunas restricciones que quizás tengas que considerar incluyen:
- La potencia combinada de todos los motores (11 W & 5,5 W) no debe superar los 88 W.
- El robot solo puede utilizar piezas del sistema V5.
- El robot solo puede poseer 2 anillos y 1 objetivo móvil a la vez.
Consulta recursos útiles, como el póster de piezas para tu kit de competencia, mientras preparas tu diseño.
Es importante documentar estas preguntas no sólo para recordarlas, sino también para mantener el rumbo. Con infinitas combinaciones de conexiones, puede resultar difícil recordar dónde se dejó una tarea o por qué se inició una determinada tarea. Enumerar sus objetivos y todos los factores limitantes puede ayudarle a garantizar que cree el diseño que originalmente deseaba.
Diseñar, crear e iterar
Conocer su objetivo y las limitaciones prepara el terreno para diseñar su solución. Antes de construir, es importante crear un plan. Las instrucciones de construcción ofrecen un plan muy específico y detallado para una construcción. Al construir libremente, los planos pueden ser más flexibles, pero deben incluir algún tipo de boceto de lo que se está intentando construir. Practica la creación de un modelo mental de tu idea, transfiriéndolo al papel y luego haciendo coincidir tu dibujo con los componentes reales del kit.
Una vez que hayas establecido lo que quieres lograr con tu construcción y los factores directamente interpuestos entre tú y ese objetivo, debes encontrar el equilibrio perfecto entre tus limitaciones y tus objetivos para crear exactamente lo que te propusiste lograr.
¡No tengas miedo de probar cosas nuevas! Es importante que, a medida que experimentes con estas posibles soluciones y compilaciones, no sigas un camino específico. ¡Con una combinación casi infinita de piezas en el kit, definitivamente hay más de una solución a su problema! Pruebe e itere en su compilación para asegurarse de que logre su objetivo y aún cumpla con sus restricciones. ¡Todo el proceso de construcción gratuito es muy divertido ya que te coloca en el asiento del conductor! Por último, si bien se trata de una competencia, es una competencia amistosa, por decir lo menos.
Visita el foro VEX y VEX Professional Development Plus (PD+), que tiene muchos recursos excelentes de las compilaciones de otros equipos. ¡Inspírate, haz preguntas o ve soluciones a consultas ya respondidas por el personal de VEX, mentores de VEX o entusiastas de VEX!
