El controlador de motor 55 permite que el V5 Brain se conecte a motores de corriente continua (CC). Siga los pasos a continuación para aprender cómo conectar un motor de CC al controlador de motor 55 y configurarlo como un dispositivo en VEXcode, permitiendo su uso en proyectos de codificación.

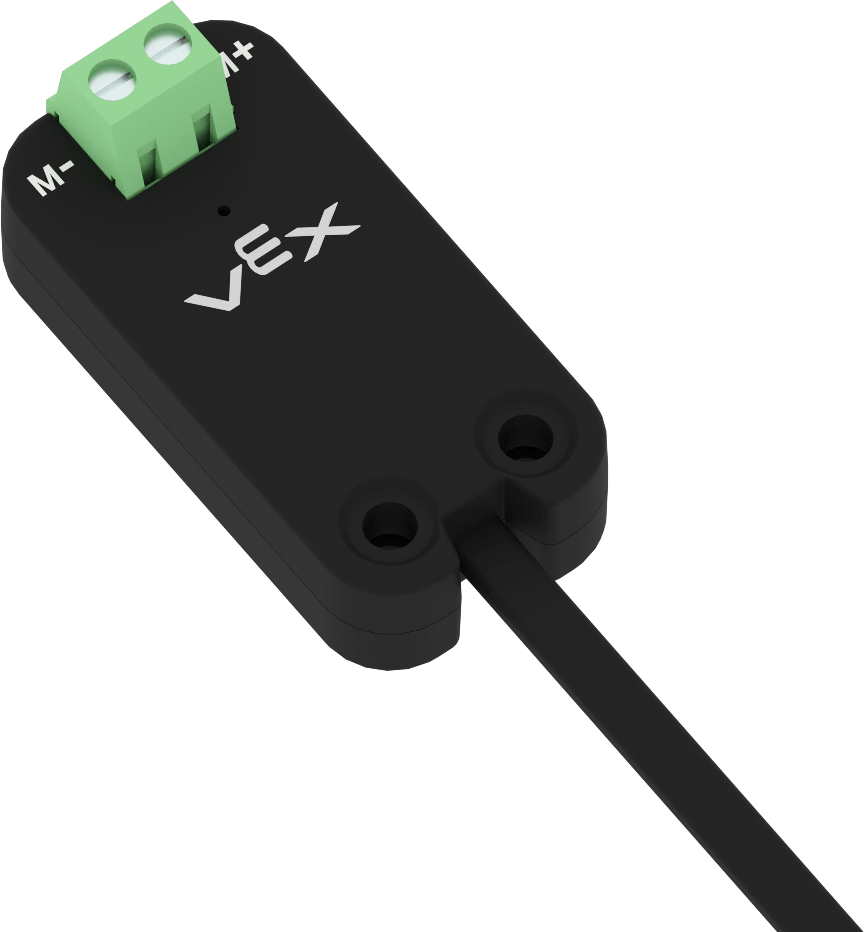

Controlador de motor 55 piezas.

Conexión del controlador del motor 55

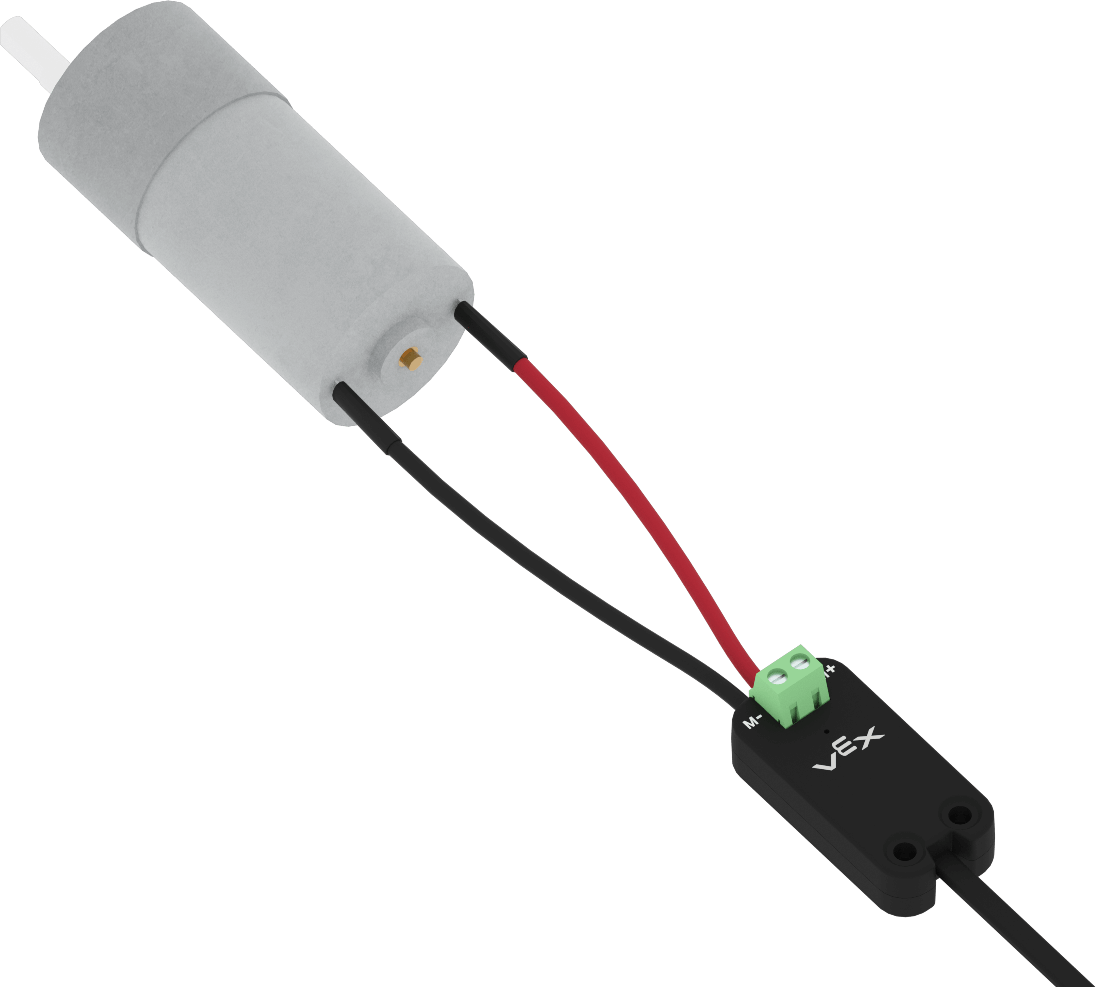

Se muestra un controlador de motor de 55 piezas con una conexión por cable al motor de CC.

Asegúrese de que los tornillos estén completamente aflojados. Luego, conecte el motor de CC al controlador del motor 55.

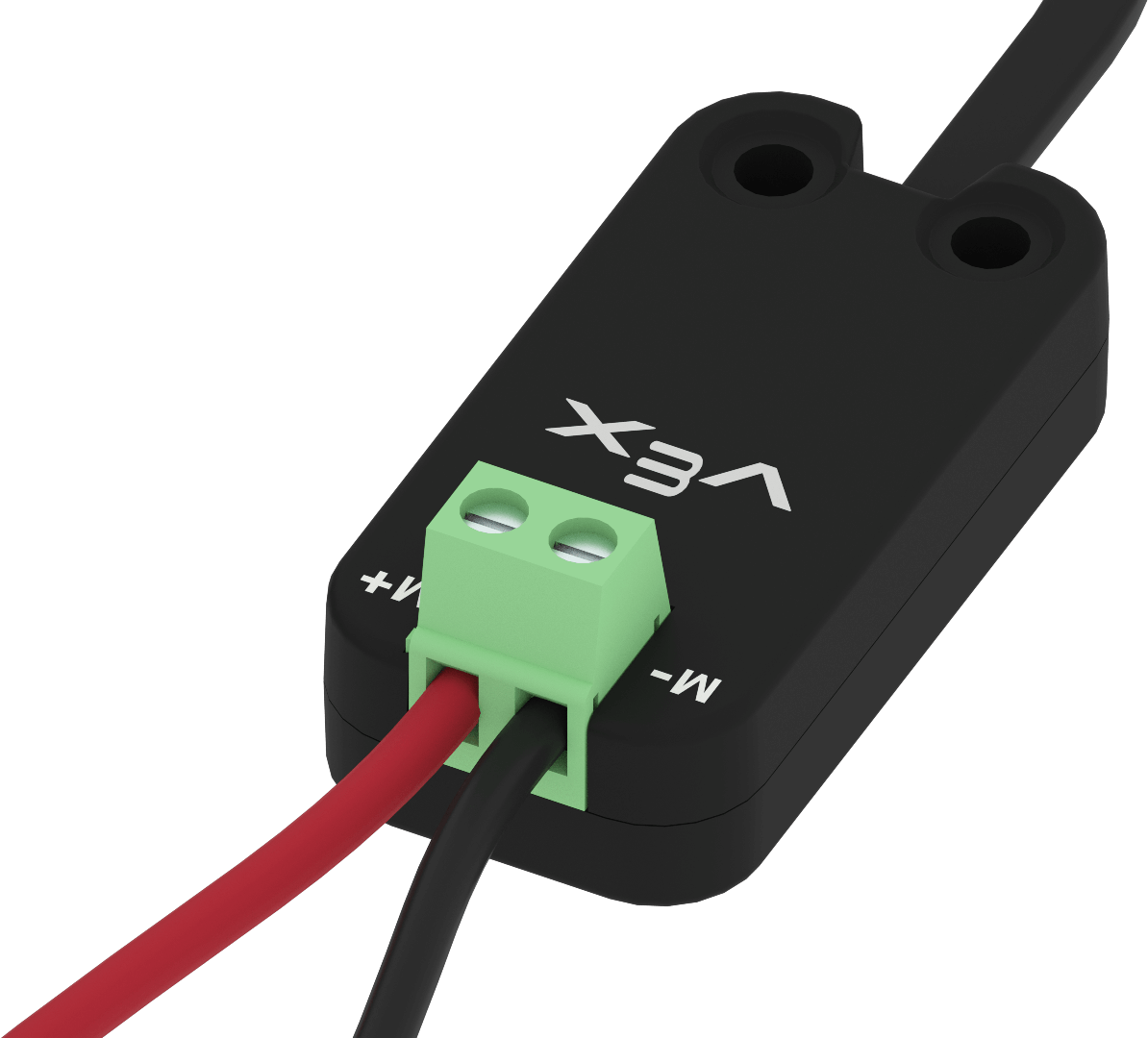

Primer plano de los tornillos de la pieza 55 del controlador del motor para indicar que deben apretarse después de haber conectado los cables.

Apriete completamente los tornillos del controlador del motor 55. Esto garantiza que los cables que se conectan al motor de CC estén seguros y no se muevan.

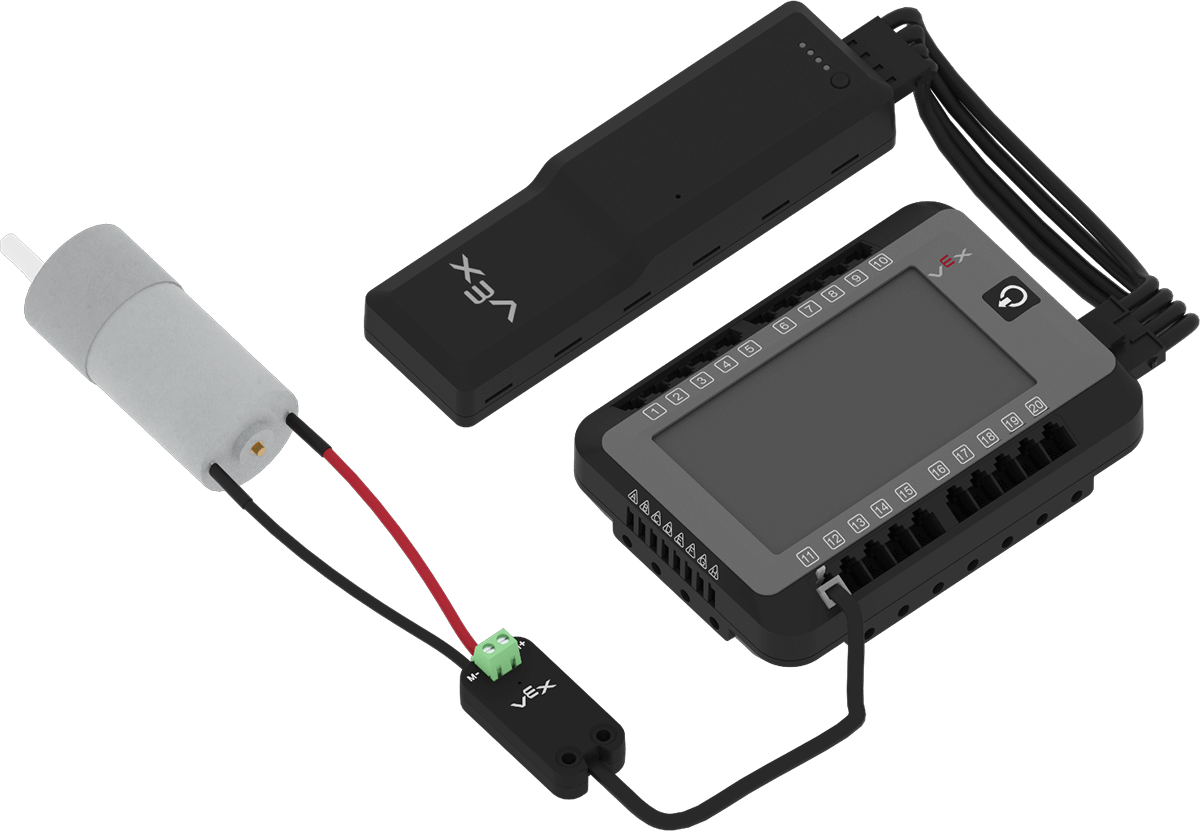

Diagrama del Controlador de Motor 55, con una conexión cableada al Motor DC y otra conexión cableada a uno de los Puertos Inteligentes del V5 Brain. El cerebro V5 también se muestra conectado a una batería robótica.

Una vez que el controlador del motor 55 esté conectado al V5 Brain, deberá agregarse como un dispositivo en VEXcode.

Configuración del controlador del motor 55

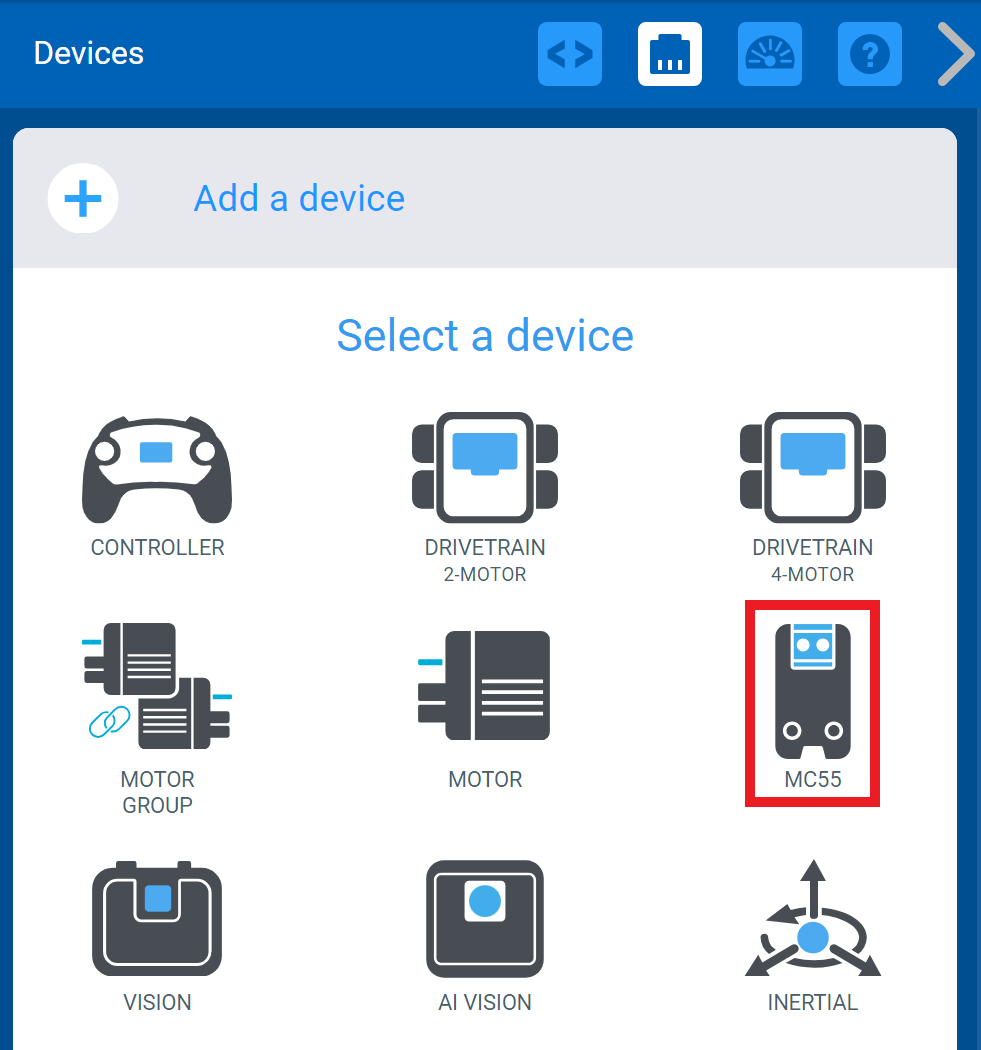

Menú Dispositivos VEXcode V5 después de seleccionar el botón Agregar un dispositivo. La opción MC55 está resaltada.

Configure el controlador del motor 55 en VEXcode.

Agregue un nuevo dispositivo y seleccione MC55.

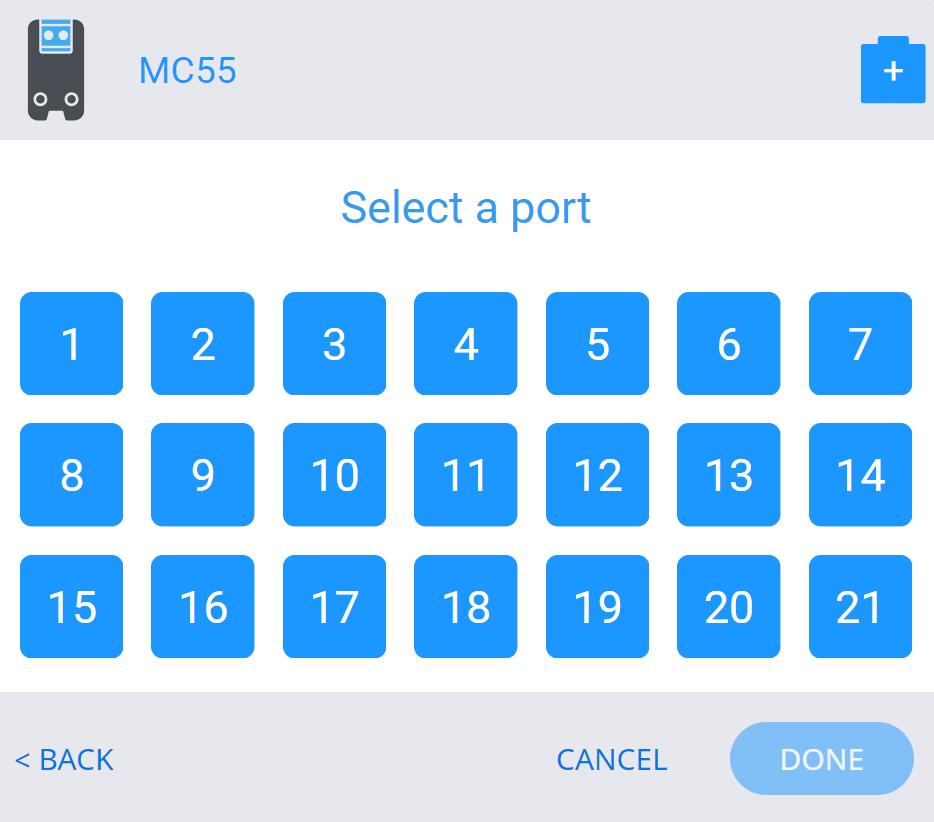

VEXcode V5 Seleccione un menú de puerto donde se puede seleccionar el puerto específico para el controlador de motor 55.

Seleccione a qué puerto está conectado el controlador del motor 55.

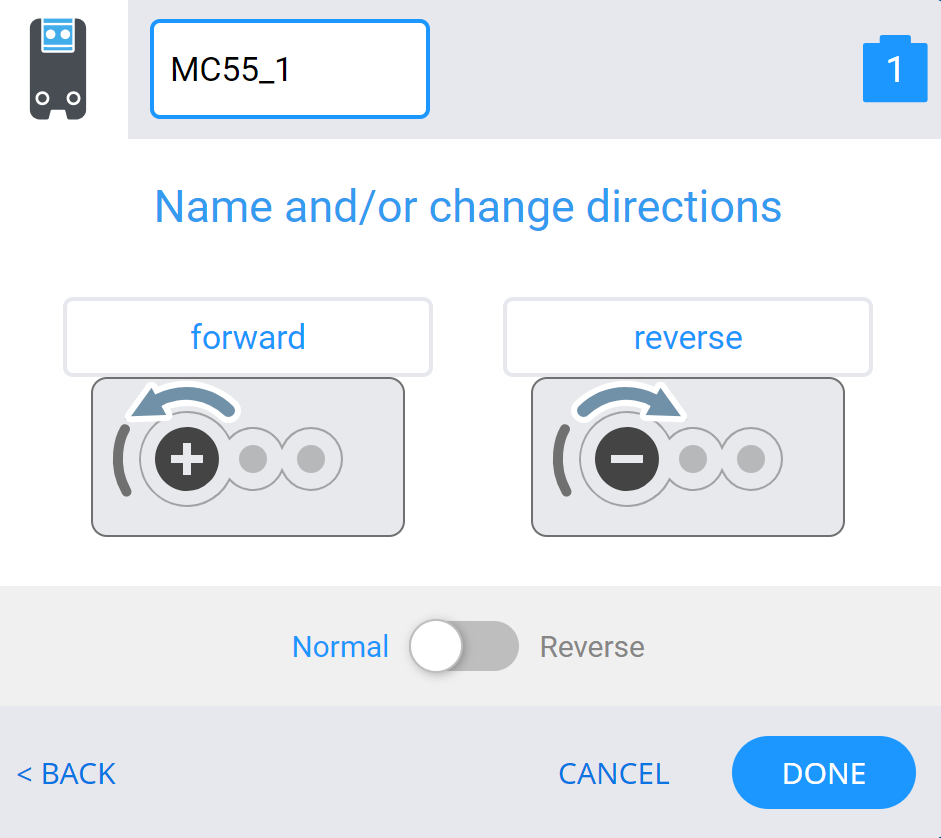

Menú de dispositivos VEXcode V5 después de seleccionar el puerto inteligente y con el controlador de motor se muestran 55 opciones. Las opciones se pueden utilizar para nombrar cada dirección de rotación e invertir la dirección de rotación.

Personalice la configuración para que coincida con el motor de CC al que está conectado el controlador de motor 55.

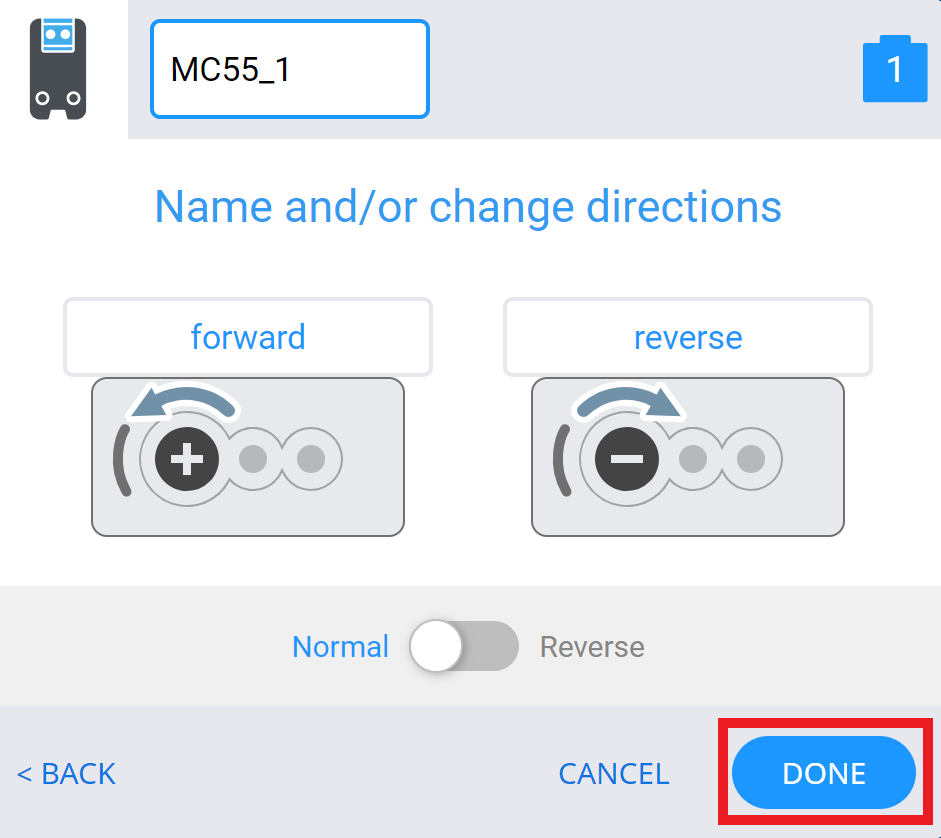

Menú de dispositivos VEXcode V5 después de seleccionar el puerto inteligente y con el controlador de motor se muestran 55 opciones. A continuación, se resalta el botón Listo.

SeleccioneListo.

El motor de CC ahora podrá controlarse con el controlador del motor 55.
