La celda de trabajo VEX CTE está diseñada para emular aplicaciones reales de celdas de trabajo dentro de la industria manufacturera. El transportador serpentino es uno de los sistemas de transporte más utilizados para ensamblar y transportar materiales. Puedes ensamblar tus propias cadenas serpentinas personalizadas más allá de lo que se muestra en las instrucciones de construcción al completar desafíos.
Tenga en cuenta que el ejemplo proporcionado a continuación se basa en el diseño del transportador serpentino estándar. Este mismo proceso se puede aplicar a transportadores de cualquier configuración.
Primero, ensambla las piezas personalizadas del riel del transportador serpentino para la pista que deseas hacer y fíjalas a la loseta CTE. Tenga en cuenta que las piezas del riel giratorio deberán asegurarse a las baldosas CTE con tornillos con punta de estrella y tuercas de perfil bajo.
Deje un espacio en la pista del transportador serpentino personalizado para la pista de transmisión del transportador serpentino. No fije la pista de transmisión al resto del transportador serpentino.
Coloque el transportador serpentino (cadena) en la pista ensamblada para ver si necesita más o menos cadenas para la distancia deseada. La cadena debe:
- Encaja perfectamente dentro de la base de las piezas de la pista.
- No tener holgura en la apertura para la pista de conducción
- No es necesario estirarlo para que encaje en la base de las piezas de la pista.

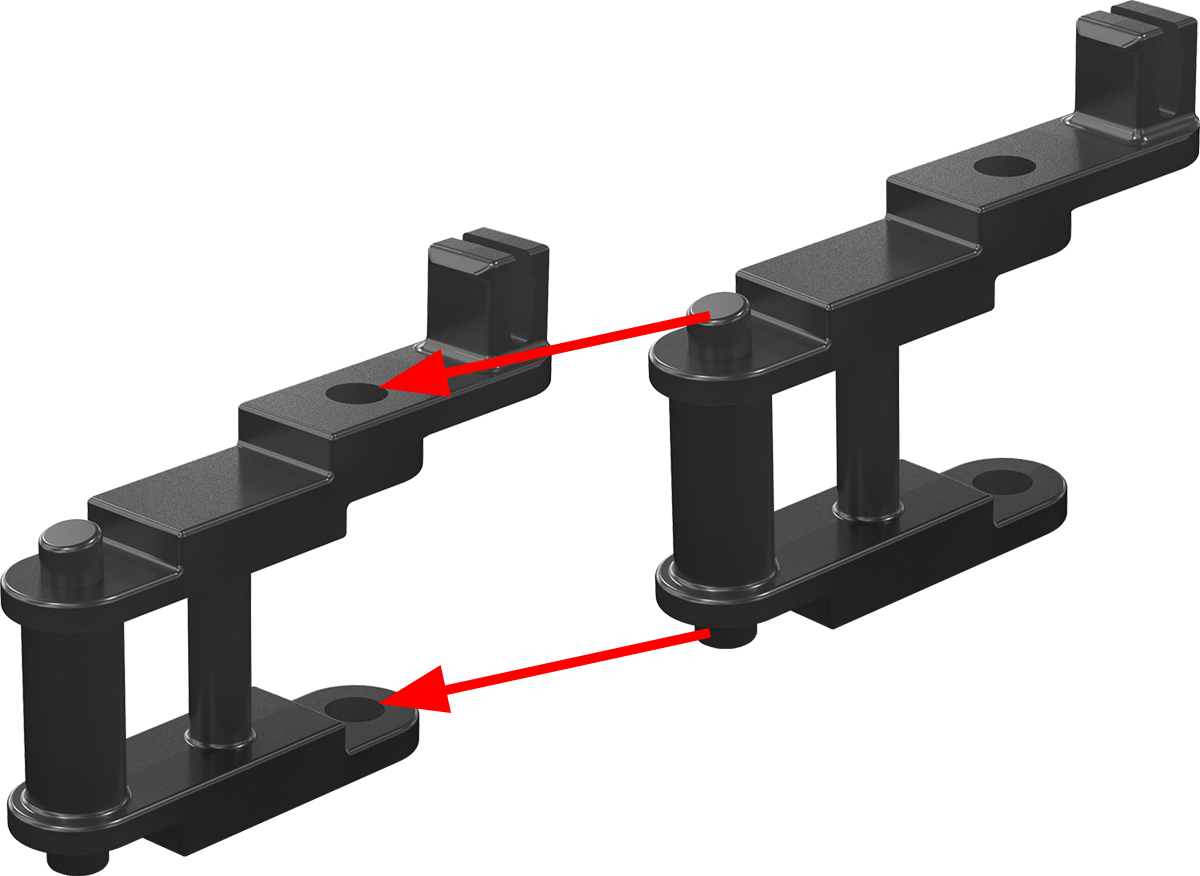

Desconecte o conecte las piezas de la cadena del transportador serpentino hasta que tenga la longitud deseada para la pista del transportador serpentino personalizado.
Conecte el transportador serpentino: el comienzo y el final de la cadena para formar una cadena completa.
Por cada cadena transportadora serpentina que utilice, necesitará una plataforma transportadora serpentina.
Conecte las plataformas del transportador serpentino a su cadena del transportador serpentino.

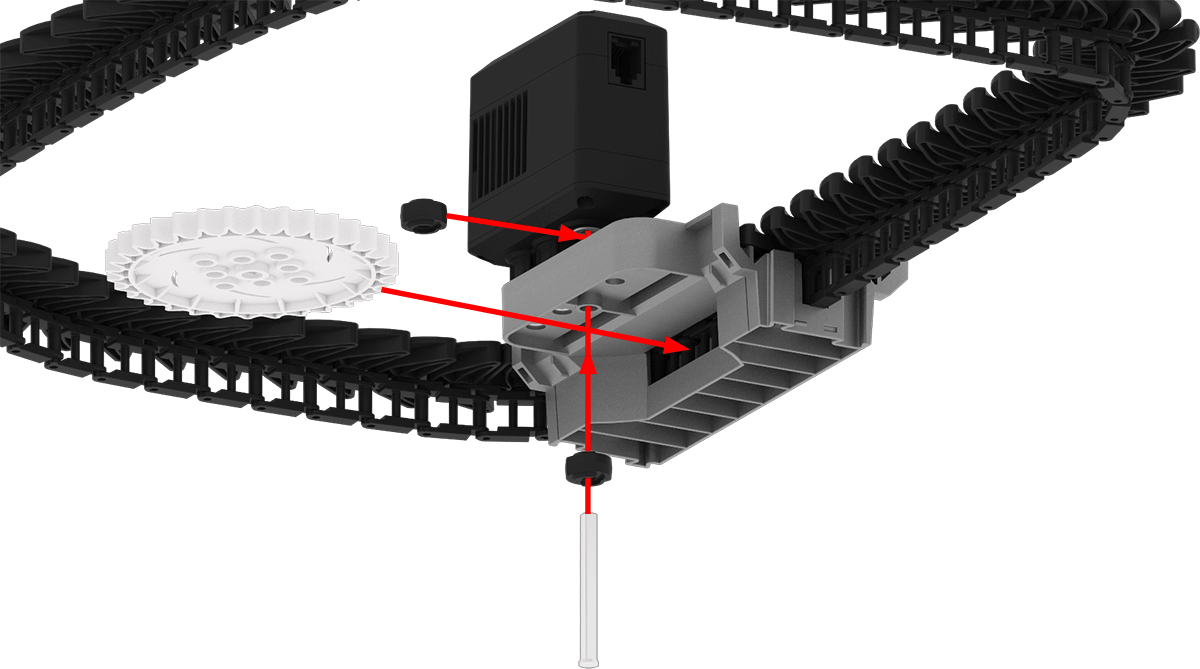

Coloque parte de su Transportador Serpentino - Cadena ensamblado dentro del Transportador Serpentino - Pista de Transmisión, conectado al Motor Inteligente.
Coloque un collar de eje de goma debajo del motor inteligente.
Coloque la rueda dentada de 32 dientes en la abertura de la pista de transmisión del transportador serpentino.
Coloque el eje tapado 3x a través de la rueda dentada, cubierto por el otro collar de eje de goma para asegurar las piezas en su lugar.
Conecte su transportador serpentino ensamblado (cadena y plataformas) con la pista de transmisión del transportador serpentino al resto de la pista del transportador serpentino ensamblado.
¡Su transportador serpentino personalizado ahora está completo!
