Los transportadores de celda de trabajo CTE están diseñados para emular la función y las características de los transportadores del mundo real dentro de la industria manufacturera. Estos transportadores se pueden utilizar para transportar discos a diferentes secciones de la celda de trabajo VEX CTE.
El kit de celda de trabajo CTE incluye dos tipos de transportadores: el transportador lineal y el transportador serpentino . Lea más sobre cada transportador y sus respectivos componentes a continuación.
Para obtener instrucciones sobre cómo construir los transportadores lineales y serpentinos consulte las Instrucciones de construcción de CTE.
Transportador lineal
El Transportador Lineal está diseñado para transportar materiales en línea recta, o linealmente, utilizando la cinta transportadora. Dentro de las operaciones de fabricación, los transportadores lineales a menudo sirven como intermediarios entre secciones más complejas de un transportador más grande.

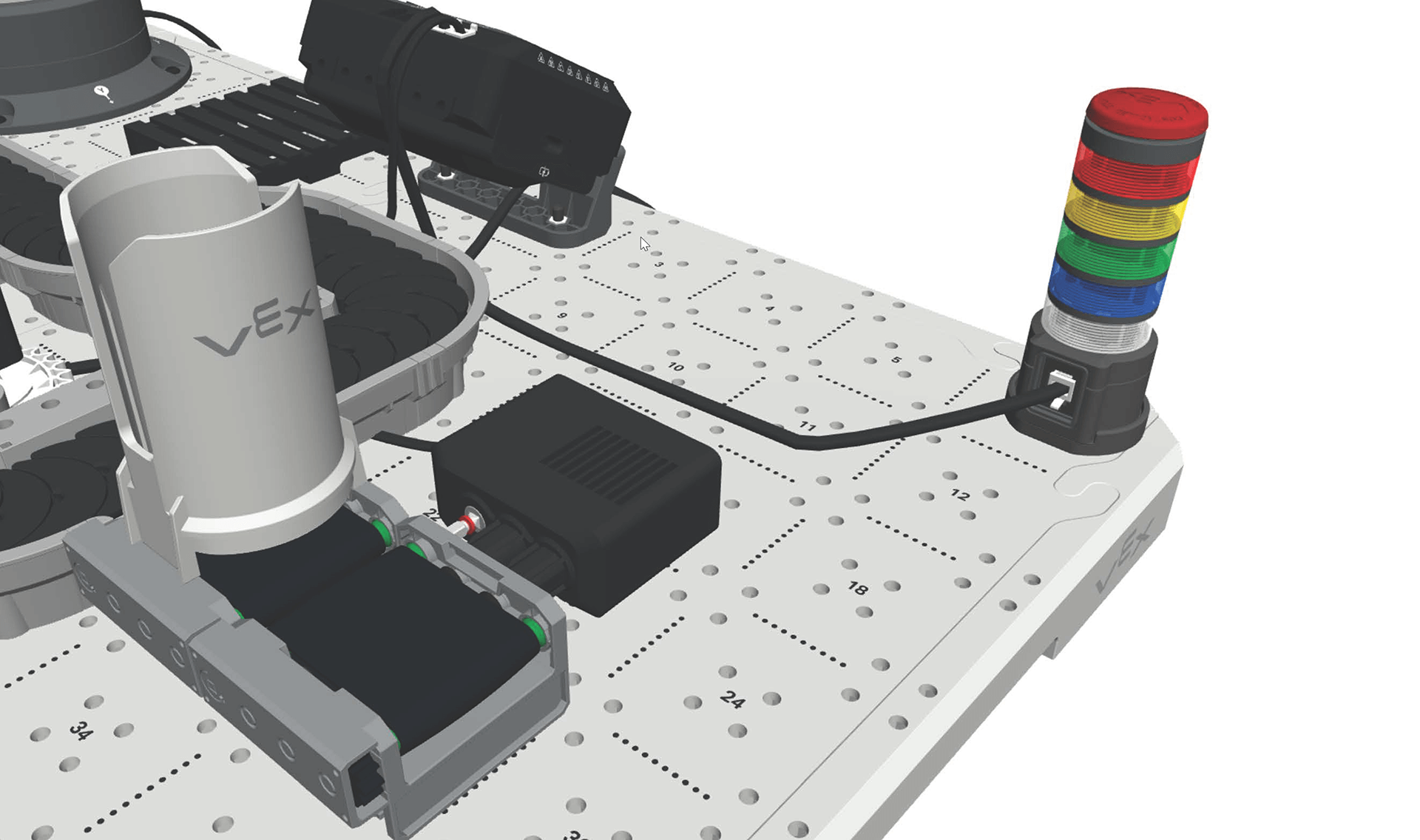

Dentro de la celda de trabajo VEX CTE, el transportador lineal sirve como punto de entrada y salida para los discos, pasándolos hacia dentro y hacia fuera del transportador serpentino más grande. El cargador de discos se puede conectar al transportador lineal para cargar discos en la celda de trabajo.
Componentes del transportador lineal
El transportador lineal contiene los siguientes componentes:
Transportador lineal
El transportador lineal consta de una cinta transportadora dentro de la estructura de soporte del transportador. Los engranajes están ubicados dentro de la estructura de soporte. Cuando se conectan al motor, estos engranajes giran y ponen en movimiento la cinta transportadora.
Cada sistema de transportador lineal requiere que un transportador lineal esté conectado a un motor de 5,5 W. El motor hace girar los engranajes del transportador, haciendo que la cinta se mueva.
Cargador de discos
El cargador de discos sostiene los discos en espera de ser liberados en el transportador. El cargador de discos se puede utilizar con los transportadores lineales o con la base del alimentador y el alimentador de discos, para dispensar discos mediante controles neumáticos.
Para leer más sobre cómo se puede utilizar la neumática para automatizar el transporte y la clasificación de discos, revise el artículo Comprensión de la neumática de la celda de trabajo CTE
El transportador serpentino
El transportador serpentino , también llamado transportador de serpiente o espiral, consta de correas y plataformas interconectadas dispuestas en una serie de giros y vueltas, que se asemejan a una forma de serpiente. Estos transportadores están diseñados para maximizar el uso del espacio disponible.
Componentes del transportador serpentino
El transportador serpentino contiene los siguientes componentes:
Cadena y Plataformas
La cadena y las plataformas constituyen los componentes móviles del transportador serpentino.
Transportador serpentino - Cadena
La cadena está formada por eslabones conectados. La cadena del kit de celda de trabajo CTE comienza con 80 eslabones. La longitud de la cadena se puede modificar para satisfacer las necesidades de tu construcción. Consulte este artículo para obtener información sobre cómo fabricar un transportador serpentino personalizado.
La cadena conecta la superficie del transportador (las plataformas) a la pista, incluida una rueda dentada, para controlar el movimiento del transportador.
Transportador serpentino - Plataforma
Transportador Serpentínino - La plataforma es la superficie del transportador que interactúa con los objetos. Estas piezas encajan en la superficie de la cadena.
Piezas de pista
Las piezas de pista son secciones de la base del transportador serpentino que se utilizan para conectar dispositivos al transportador y el transportador a las baldosas CTE.
Transportador serpentino - vía recta
Transportador Serpentínico de Vía Recta es una sección del transportador que mantiene una trayectoria recta.
Transportador serpentino - Pista de giro
Transportador serpentino: la pista de giro crea un giro de 90 grados para el transportador.
Transportador serpentino - Pista de transmisión
La pista de transmisión del transportador serpentino es la pieza con ubicaciones de montaje para un motor de 5,5 W y una rueda dentada. Estos están conectados y alimentan la rotación de la Cadena, que a su vez mueve las Plataformas.
Transportador serpentino - Vía desviadora
La pista desviadora del transportador serpentino incluye una ubicación de montaje para la torre desviadora neumática para redirigir o clasificar artículos a diferentes rutas o destinos dentro del transportador más grande. El otro lado de esta pista incluye una abertura para que los discos se muevan desde la cinta transportadora hacia otro sistema.
