Configuración de neumática en VEXcode EXP – Biblioteca VEX

Cuando utilice neumática con CTE Workcell, deberá configurar el dispositivo en VEXcode EXP. Una vez configurada la neumática, VEXcode EXP agregará los comandos neumáticos a la Caja de herramientas.

Diagrama que ilustra la configuración del robot para CTE (educación profesional y técnica), mostrando los componentes etiquetados y las conexiones esenciales para la configuración y el funcionamiento.

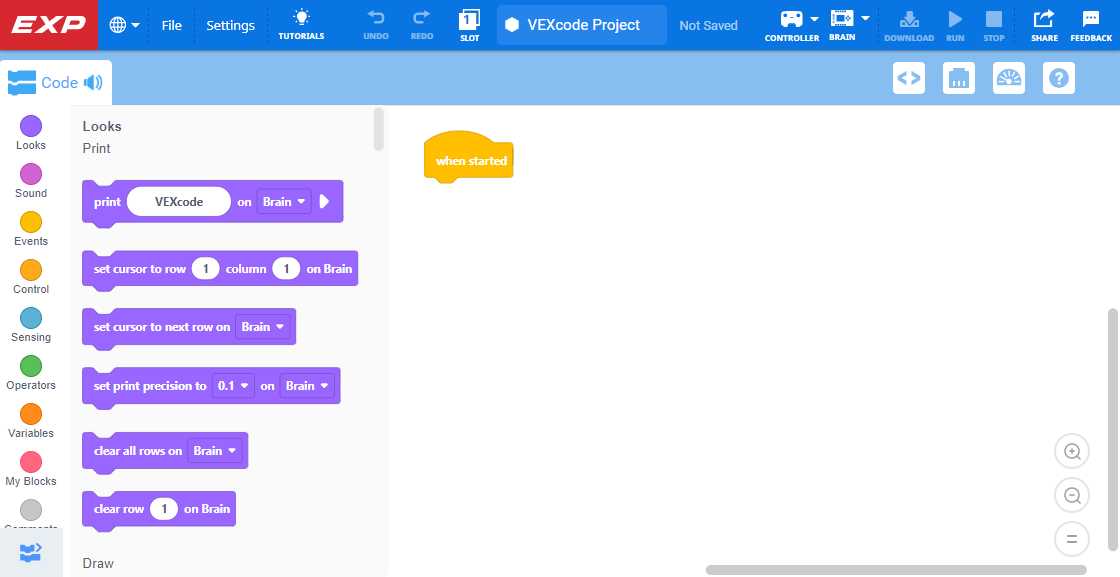

Abra un proyecto en VEXcode EXP.

Diagrama que ilustra los ajustes de configuración del robot para aplicaciones de CTE (educación profesional y técnica), mostrando los componentes clave y sus conexiones para un rendimiento óptimo.

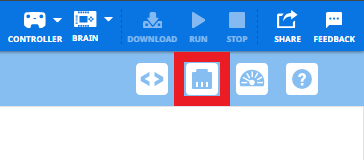

Seleccione el ícono de la Ventana de Dispositivos en la esquina superior derecha de la pantalla.

Diagrama que ilustra la configuración de un robot VEX, mostrando los componentes clave y sus conexiones, relevantes para la educación profesional y técnica.

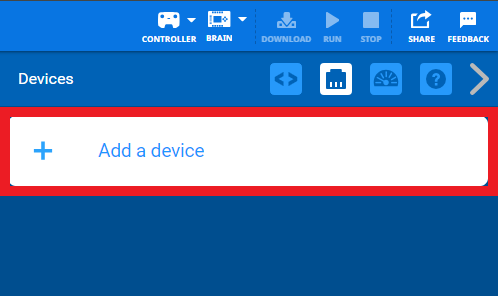

Seleccione el botónAgregar un dispositivo.

Diagrama que ilustra la configuración del robot para CTE (educación profesional y técnica), mostrando los componentes clave y sus conexiones para una configuración y funcionalidad óptimas.

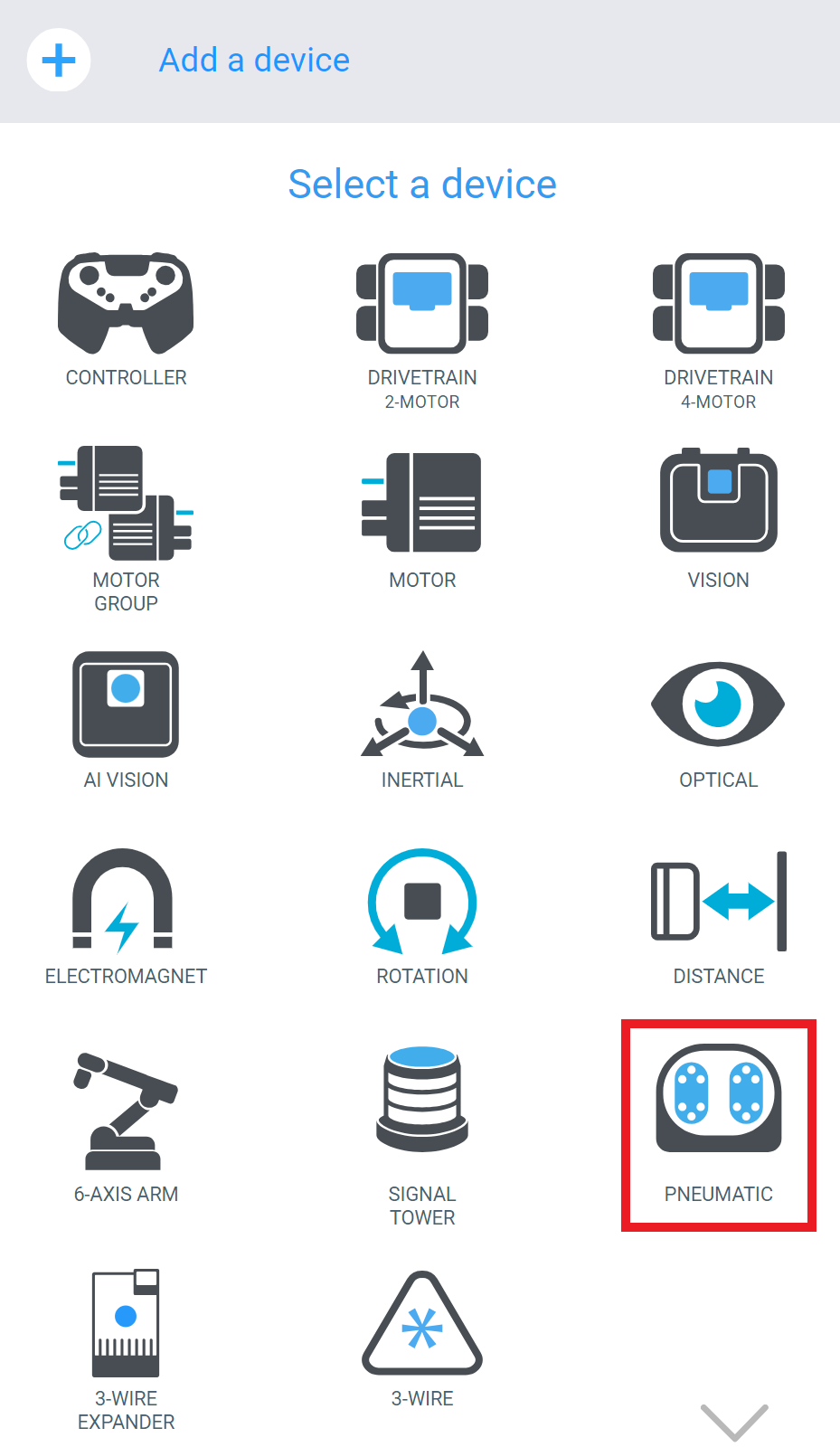

Seleccione NEUMATICO de la lista de dispositivos disponibles.

Diagrama que muestra la configuración del robot para aplicaciones de CTE (educación profesional y técnica), ilustrando los componentes clave y su disposición para un rendimiento óptimo.

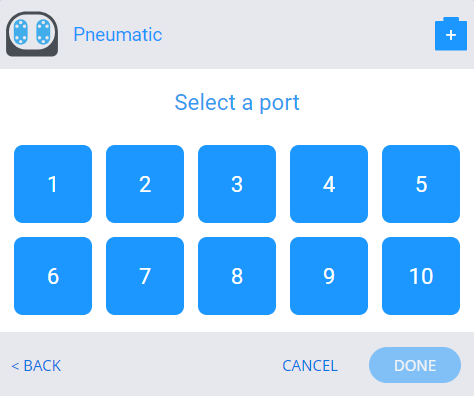

Seleccione a qué puerto están conectados los neumáticos en el EXP Brain.

Diagrama que ilustra la configuración del robot para CTE (educación profesional y técnica), mostrando varios componentes y sus conexiones para un rendimiento óptimo.

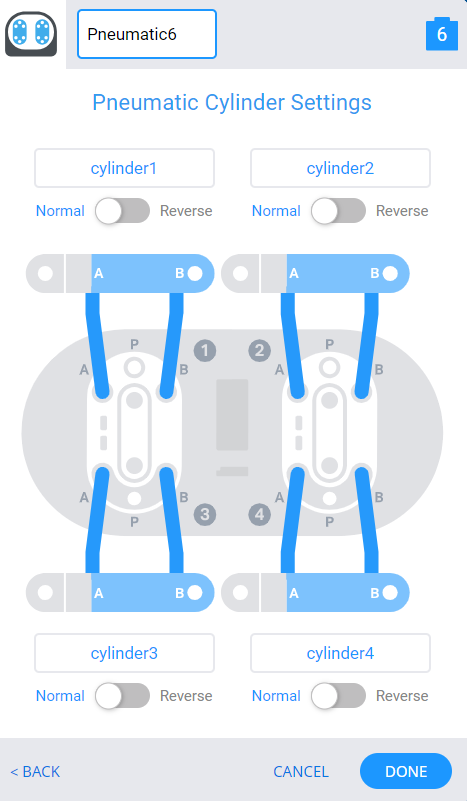

Se abrirá la ventana Configuración del cilindro neumático.

De forma predeterminada, la configuración tiene los lados A y B de los cilindros conectados automáticamente a los lados A y B del solenoide neumático.

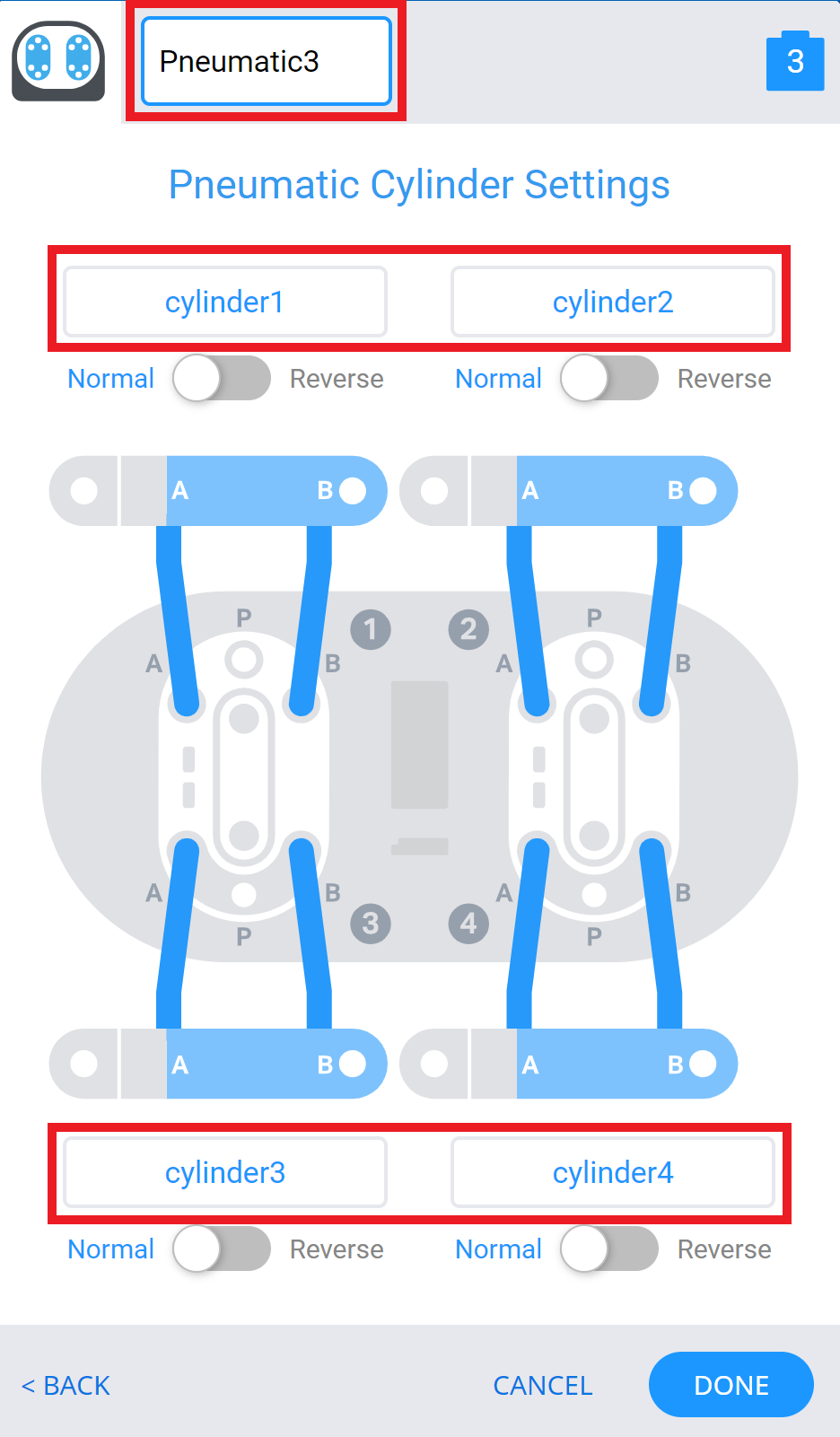

Desde la ventana Configuración de cilindros neumáticos, puede cambiar el nombre de los componentes neumáticos y de los cilindros individuales.

Diagrama que ilustra la configuración del robot para CTE (educación profesional y técnica) con componentes y conexiones etiquetados, proporcionando una guía visual para ensamblar y programar robots.

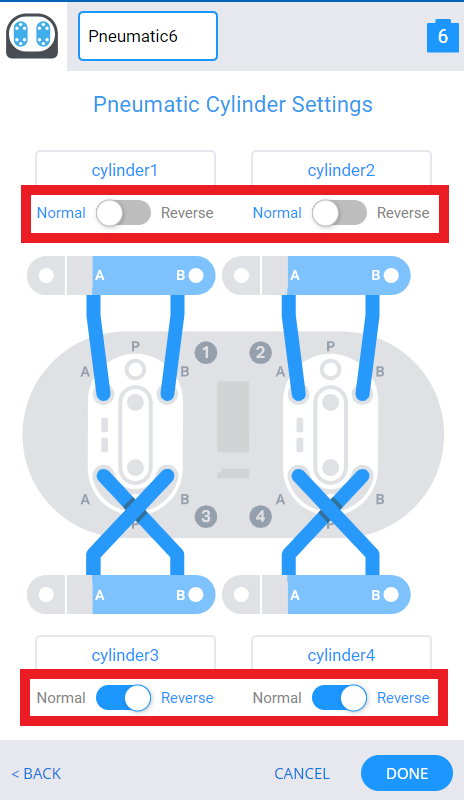

Puede seleccionar los alternadoresNormal oInverso para cambiar la configuración de los cilindros.

Diagrama que ilustra los ajustes de configuración del robot para CTE (educación profesional y técnica), mostrando varios componentes y sus conexiones para un rendimiento óptimo.

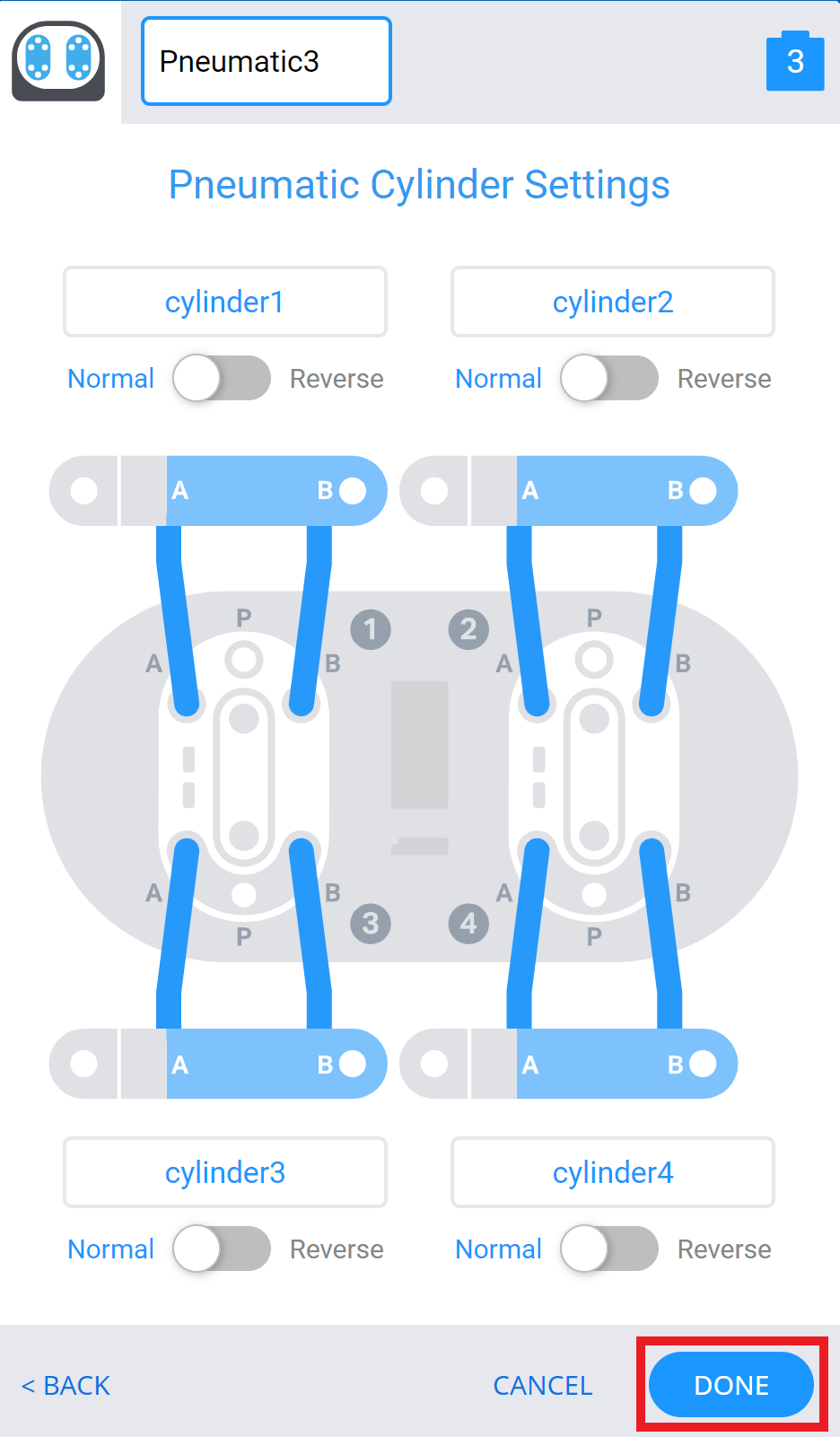

SeleccioneListo.

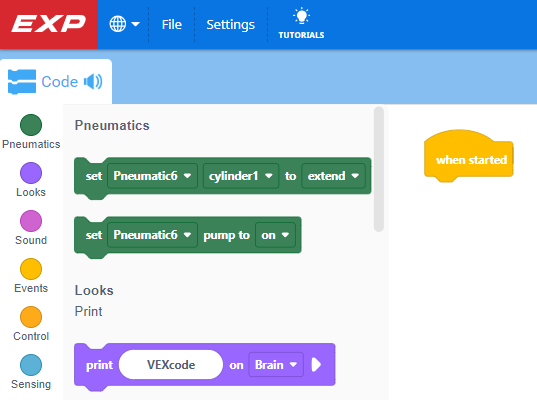

Los comandos neumáticos aparecerán en la Caja de herramientas, lo que le permitirá comenzar a codificar el sistema neumático en VEXcode EXP.
