Solo se necesitan unos pocos pasos para conectar un VEX IQ Brain a VEXcode IQ basado en aplicaciones en su dispositivo Windows. Tenga en cuenta que los pasos son los mismos para IQ Brains de 1.ª y 2.ª generación para conectarse a VEXcode IQ basado en aplicaciones en un dispositivo Windows.

Para conectar un cerebro VEX IQ

El diagrama muestra una batería conectada a un cerebro IQ. Una flecha indica que la batería debe deslizarse en el puerto de carga en la parte inferior del cerebro. La batería está orientada con su pestillo orientado en dirección opuesta al cerebro.

Inserte la batería en el IQ Brain.

El diagrama muestra un dedo que mantiene presionado el botón Brain's Check para activarlo.

Encienda el IQ Brain presionando el botón de marca de verificación.

Inicie VEXcode IQ basado en la aplicación.

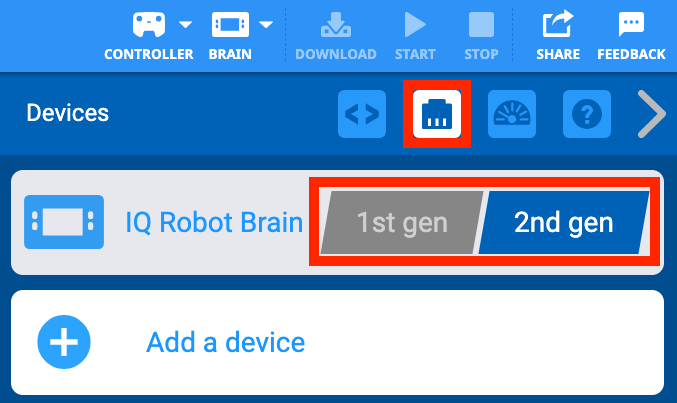

Menú de dispositivos IQ de VEXcode con la configuración de generación de cerebro robótico IQ mostrada. Esta configuración está establecida en la opción de 2.ª generación, pero ambas opciones están resaltadas.

Asegúrese de que la selección de generación coincida con la generación de su VEX IQ Brain. Seleccione el icono de la ventana Dispositivo para abrir la ventana Dispositivos y seleccione la generación correcta si aún no está seleccionada.

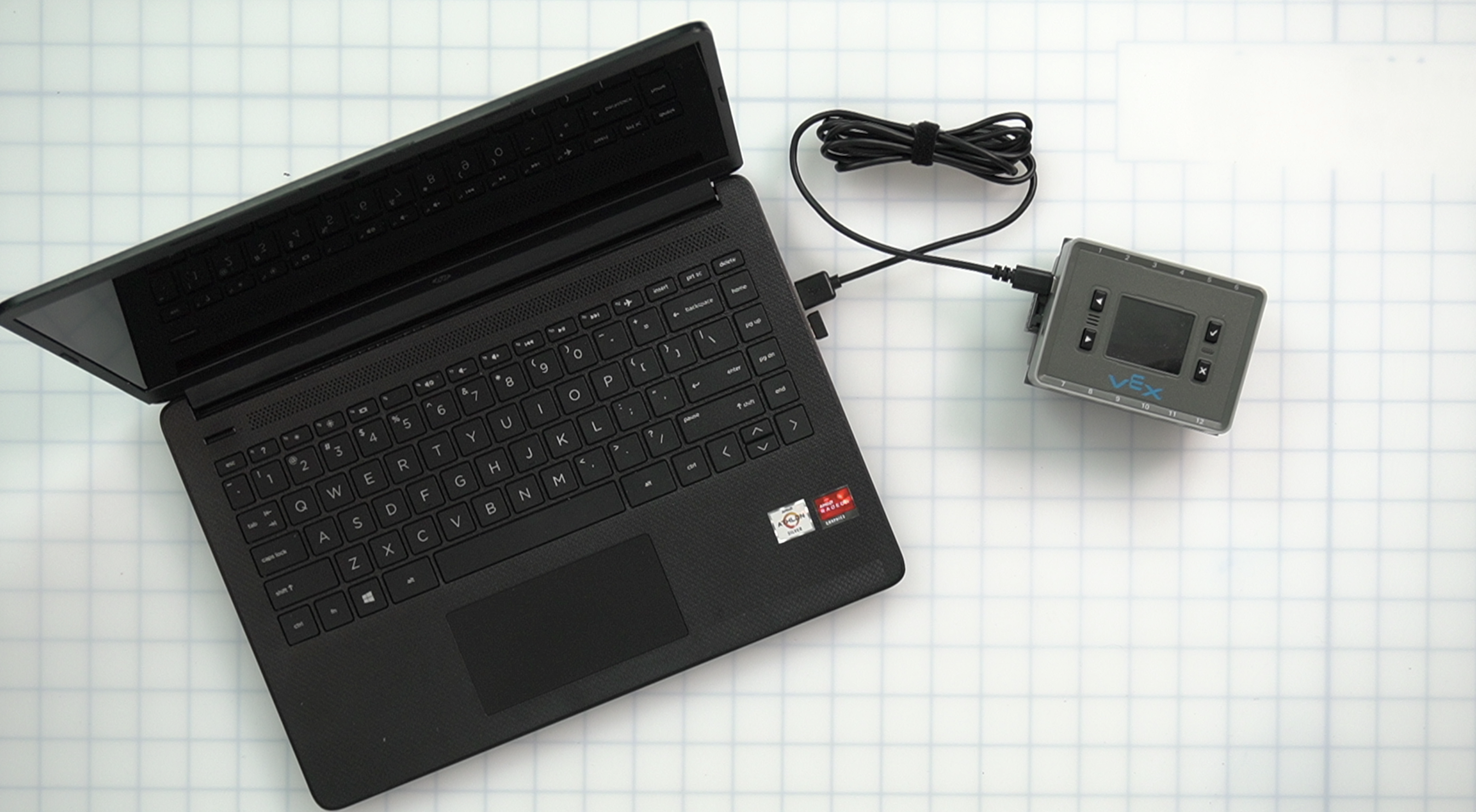

Cerebro conectado a una computadora portátil mediante un cable USB.

Utilice el cable USB para conectar el Brain a su dispositivo.

(Para Brains de 1.ª generación, utilice el cable micro-USB; para Brains de 2.ª generación, utilice el cable USB-C).

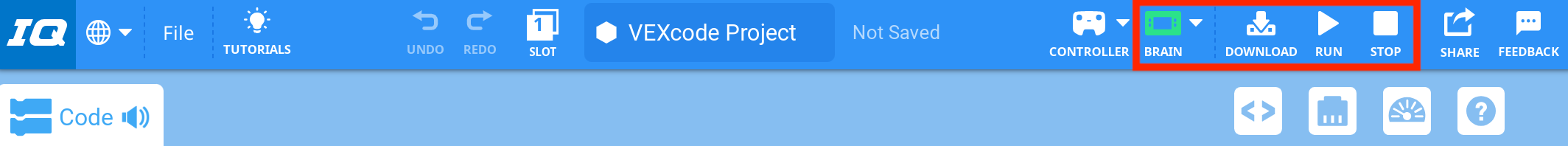

Barra de herramientas VEXcode IQ con un ícono de cerebro verde resaltado en un cuadro rojo que incluye los íconos adyacentes Descargar, Ejecutar y Detener. Los íconos Descargar, Ejecutar y Detener son blancos para indicar que están disponibles.

Su IQ Brain luego se conectará a VEXcode IQ basado en la aplicación. El icono de Brain en la barra de herramientas se mostrará en verde para indicar que Brain está conectado y los botones "Descargar", "Ejecutar" y "Detener" estarán disponibles.

Debe mantener el Brain conectado a su dispositivo para mantener la conexión y poder hacer cosas como descargar un proyecto al Brain.

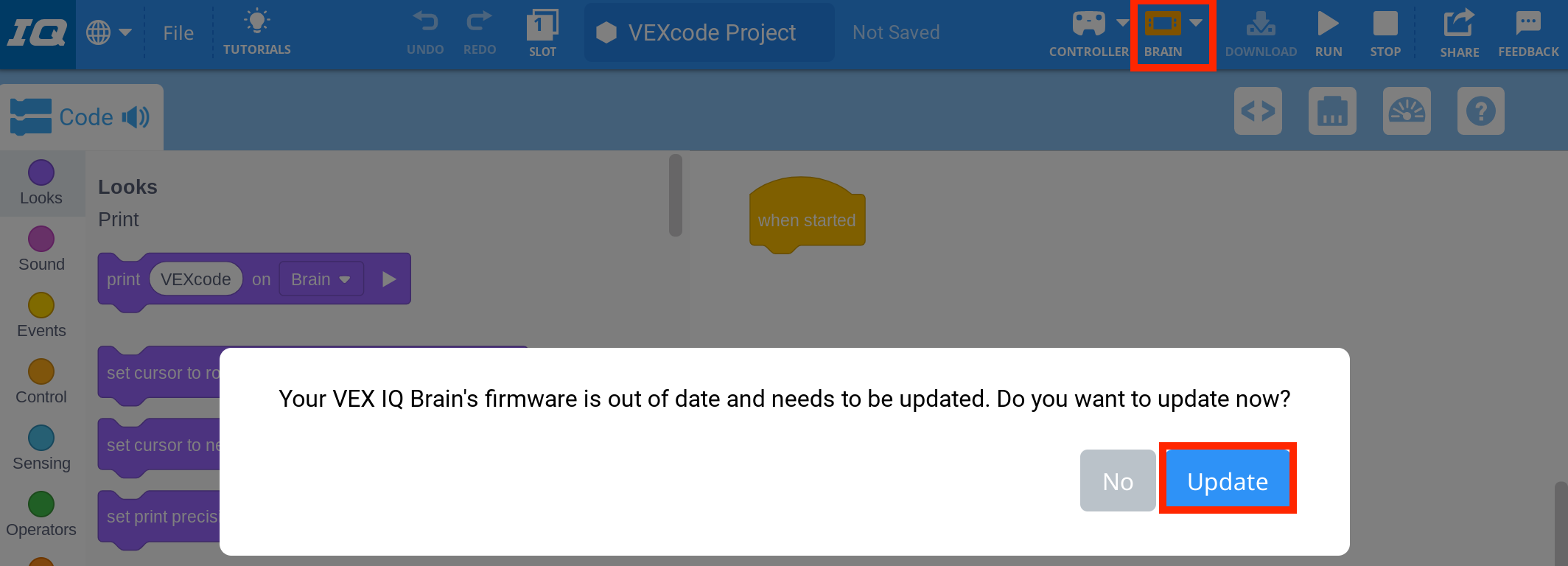

Aparece un mensaje que indica que el firmware de su controlador VEX IQ está desactualizado y necesita actualizarse. ¿Quieres actualizar ahora? Hay dos botones a continuación, uno dice No y el otro dice Actualizar. El botón Actualizar está resaltado.

Nota: Si el firmware de su Brain no está actualizado, el ícono de Brain en la barra de herramientas se mostrará en naranja y se le pedirá que actualice el firmware para conectar Brain a su dispositivo.

Seleccione 'Actualizar' para actualizar el firmware y mantenga el Brain conectado a su dispositivo hasta que se complete la actualización.

Para desconectar un cerebro VEX IQ

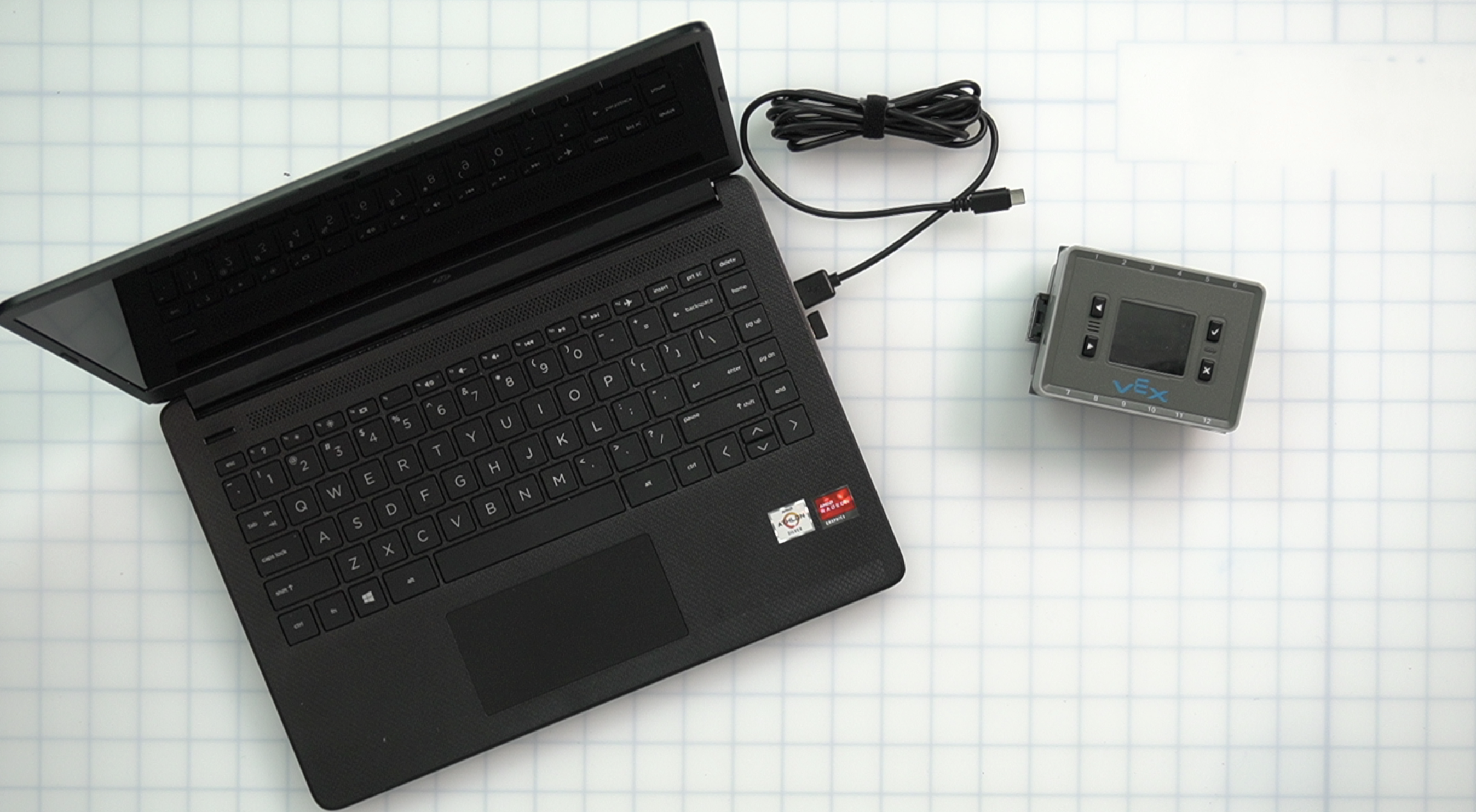

Cerebro que estaba conectado a una computadora portátil mediante un cable USB, pero ahora el cable se ha desconectado del cerebro.

Para desconectar su dispositivo de un IQ Brain, desconecte el cable USB de su dispositivo Windows o del IQ Brain.

Cerebro encendido con su botón X resaltado.

También puede desconectar un IQ Brain de VEXcode IQ basado en la aplicación apagando el Brain.

Apague el Brain manteniendo presionado el botón X hasta que la pantalla del Brain se vuelva negra.

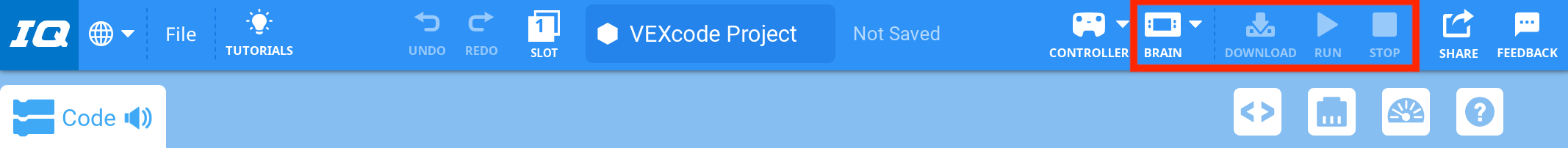

Barra de herramientas VEXcode IQ con un ícono de cerebro resaltado en un cuadro rojo con los íconos adyacentes Descargar, Ejecutar y Detener. El icono del cerebro es blanco y los otros tres iconos están en gris.

Al desconectarse, el ícono Brain en la barra de herramientas se mostrará en blanco y los botones 'Descargar', 'Ejecutar' y 'Detener' no estarán disponibles.
