Introducción
Este artículo está dirigido a aquellos que recién están comenzando con la celda de trabajo VEX V5 y pueden ser nuevos en la construcción, más específicamente, en la construcción con metal. El propósito de este artículo es familiarizarlo con las herramientas proporcionadas en el kit Workcell para poder comenzar a construir. Workcell utiliza dos herramientas principales; la llave de boca y la llave de estrella T15/T8 o el destornillador de estrella T15/T8. Vea el vídeo a continuación, así como la información incluida en el resto de este artículo, para obtener más información sobre estas herramientas y sus usos.
Usos de la herramienta V5 Workcell

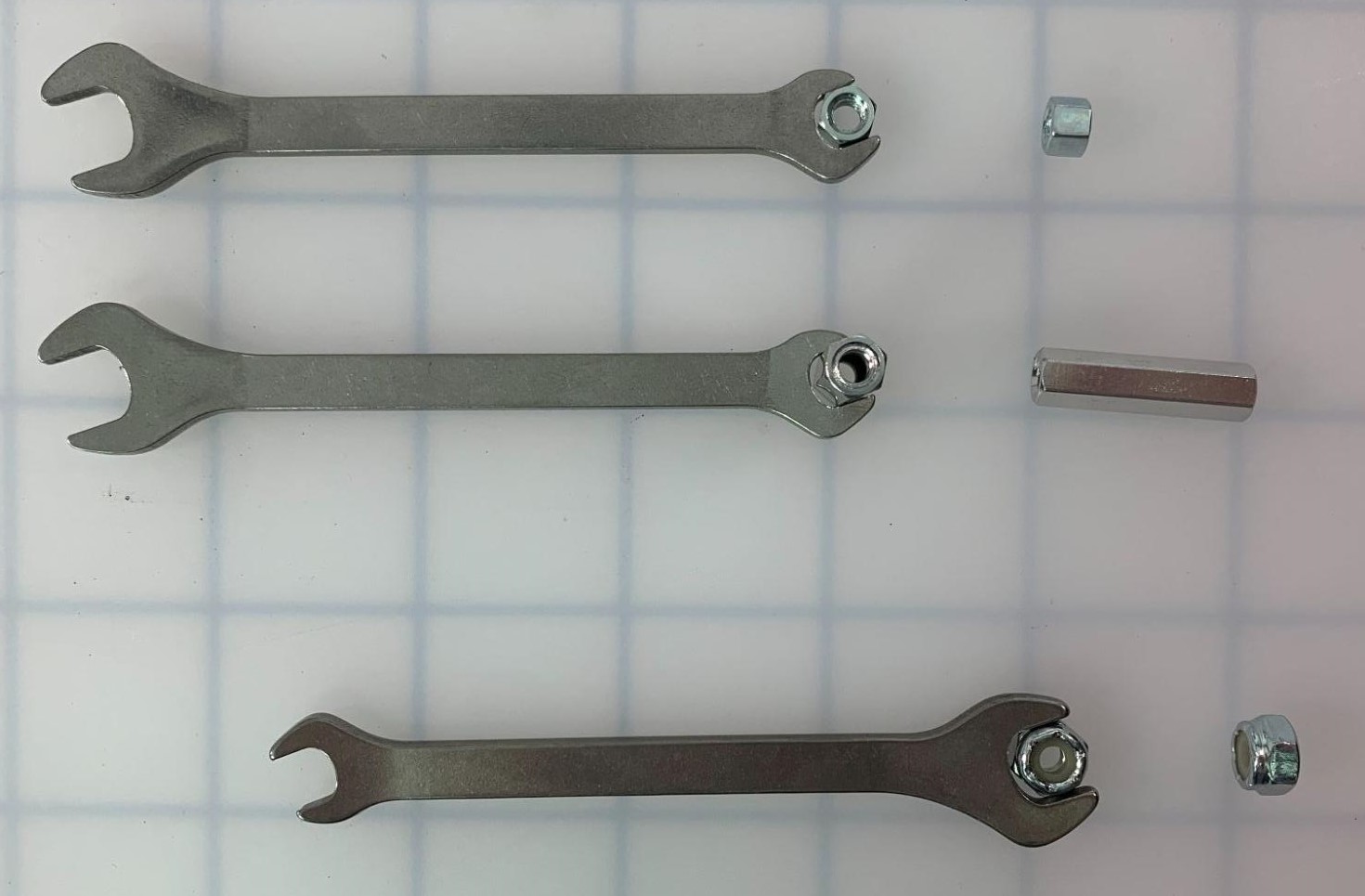

llave inglesa de boca abierta
La finalidad de la llave de boca fija es sujetar una tuerca o un separador mientras se le atornilla un tornillo. Sujetando la tuerca o el separador con la llave, se permitirá fijar el tornillo de forma segura a la estructura.
Con la V5 Workcell, el extremo más pequeño de la llave se utiliza para sujetar:
- #8-32 Enfrentamientos
- La duración del enfrentamiento no importa.
El extremo más grande de la llave se utiliza para sujetar:
- Tuercas Nylock n.° 8-32
Llave de estrella T15 / Destornillador de estrella T15
La finalidad de la llave de estrella T15 (que se muestra en la primera imagen), así como del destornillador de estrella T15 (que se muestra en la segunda imagen), es atornillar todos los tornillos de estrella n.° 8-32. Esto se consigue utilizando la forma de estrella única de la llave que acciona el tornillo Star Drive n.º 8-32 impreso.
obtener más información y una demostración sobre cómo fijar tornillos a tuercas, consulte este artículo de la Biblioteca VEX.
Llave de estrella T8 / Destornillador de estrella T8
La finalidad de la llave de estrella T8 (que se muestra en la primera imagen), así como del destornillador de estrella T8 (que se muestra en la segunda imagen), es apretar todos los tornillos prisioneros de estrella n.° 8-32. Estos tornillos de fijación de accionamiento en estrella son los tornillos más pequeños que se encuentran en los collares del eje de accionamiento en estrella.
Para obtener más información y una demostración sobre cómo fijar tornillos a tuercas, este artículo de la Biblioteca .
