Montaje del sistema de control de campo en el campo de competición portátil V5

Este artículo le explicará cómo montar el sistema de control de campo en el campo de competición portátil V5

Paso 1 de la construcción de un robot de competición V5, mostrando un diseño detallado de los componentes e instrucciones de montaje para una construcción eficaz del robot.

1. Reunir hardware

  • Interfaz del conductor - Cant. 2
  • Controlador de coincidencias - Cantidad 1
  • Tuercas Nylock - Cantidad 6
  • 8-32 Atornille entre 0.5" & 2.0" de largo - Cantidad 6
  •

Diagrama que ilustra el proceso de montaje de un robot de competición de la categoría V5, destacando los componentes y conexiones clave.

2. Determinar la ubicación para conectar las interfaces del controlador

  • Determine las estaciones de conductores rojas y & azules.
  • Las interfaces del conductor deben montarse cerca de las estaciones de conductores.
  • Las interfaces del controlador se pueden conectar a cualquier sección del conector en T del campo.

Nota: Se pueden seguir los siguientes pasos (#3-5) para conectar los tres sistemas de control al campo.

Diagrama que ilustra el proceso de montaje de un robot de competición, destacando los componentes clave y su disposición, como parte de la descripción de la categoría V5.Diagrama de flujo que ilustra los pasos para construir robots de competición en V5, destacando los componentes y procesos clave involucrados en las fases de diseño y construcción.

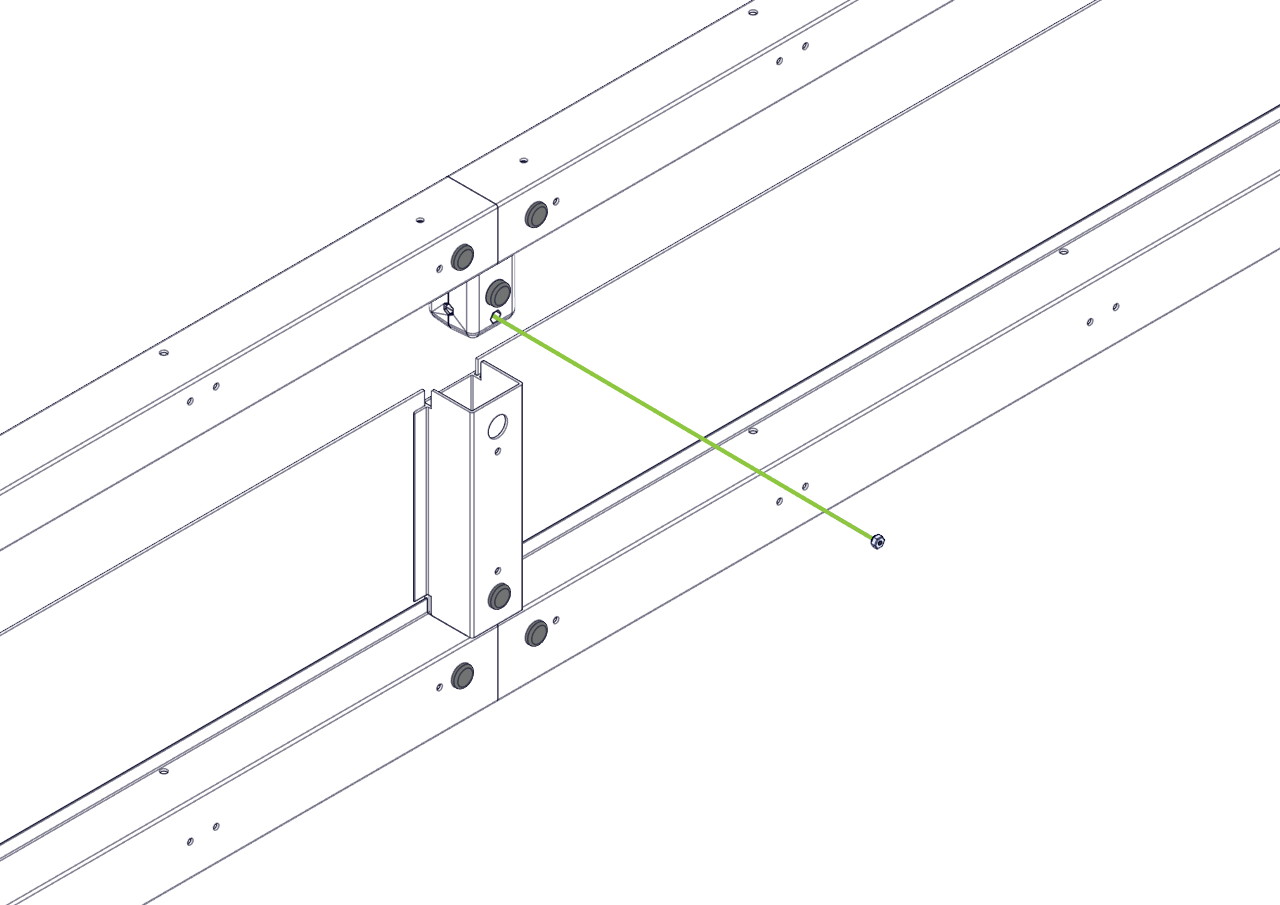

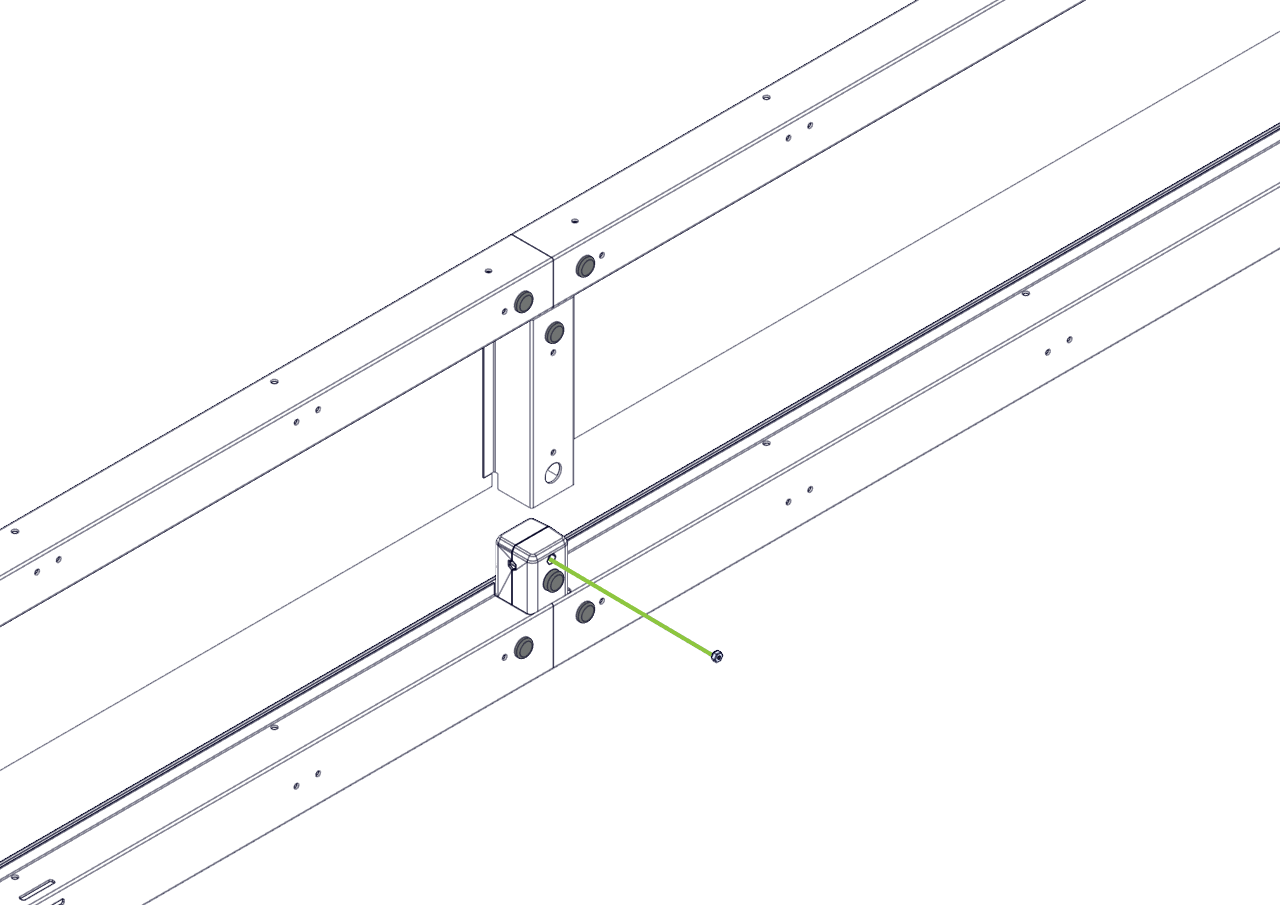

3. Desimpulse la extrusión corta de los conectores en T superior e inferior.

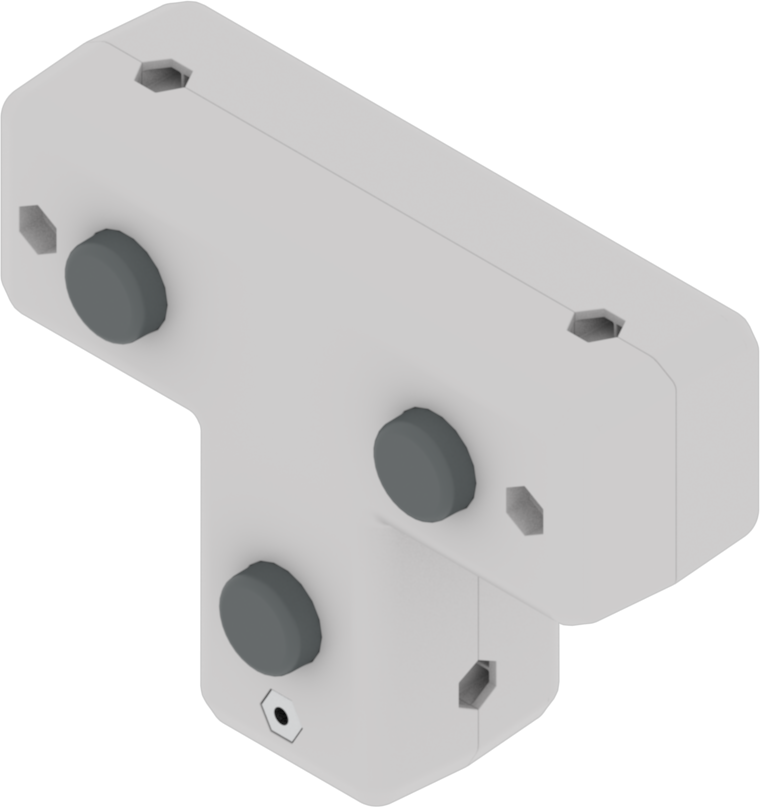

  • Coloque las tuercas nylock en los bolsillos de las tuercas en los conectores en T.
  • A continuación, vuelva a colocar la extrusión en los conectores.

Conector en T V5 con tuerca, utilizado en robots de competición para conectar componentes en el sistema de robótica VEX.

Nota: asegúrese de que las tuercas nylock estén insertadas en la orientación correcta.

Captura de pantalla del paso 4.1 que ilustra el proceso de diseño de los robots de competición V5, mostrando los componentes clave y las instrucciones de montaje en el contexto de la descripción de la categoría V5.Diagrama de flujo que ilustra los pasos para diseñar robots de competencia en la categoría V5, destacando los procesos clave y las decisiones involucradas en el flujo de trabajo de desarrollo del robot.

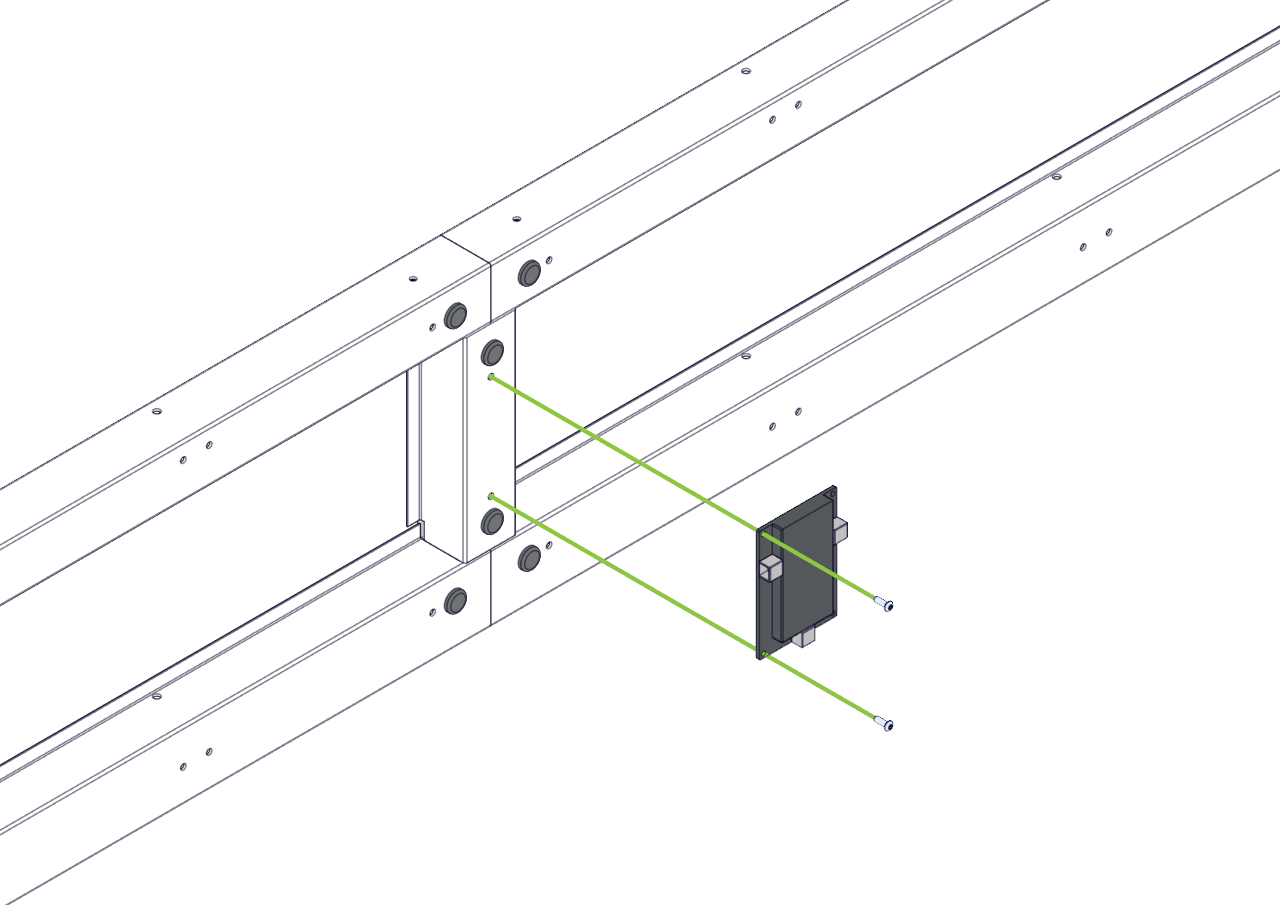

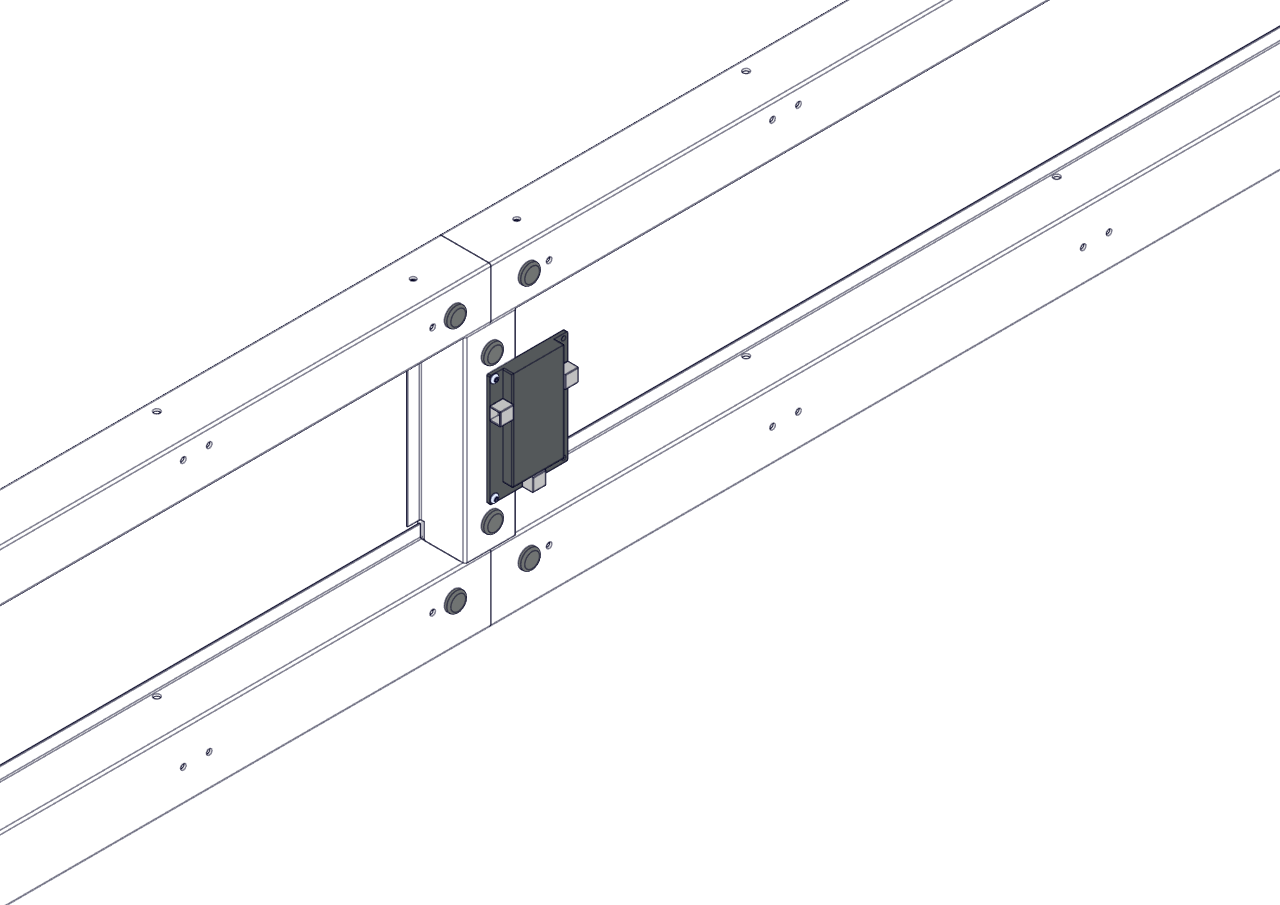

4. Fije la interfaz del destornillador a la extrusión corta utilizando dos tornillos 8-32.

  • Asegúrese de que los tornillos estén completamente apretados y que la interfaz del conductor esté segura.

Diagrama que ilustra el proceso de montaje de un robot de competición de la categoría V5, destacando los componentes y conexiones clave.

5. Determine la ubicación para conectar el controlador de coincidencia.

  • Encuentra la ubicación más cercana a la computadora que se utilizará para controlar las coincidencias.
  • Monte el controlador de fósforos en la misma orientación que se muestra en los pasos anteriores

Diagrama de un sistema de control VEX V5 con configuración de campo portátil, que ilustra los componentes y el diseño de los robots de competición, mostrando la conectividad y la configuración para un rendimiento óptimo en las competiciones de robótica.

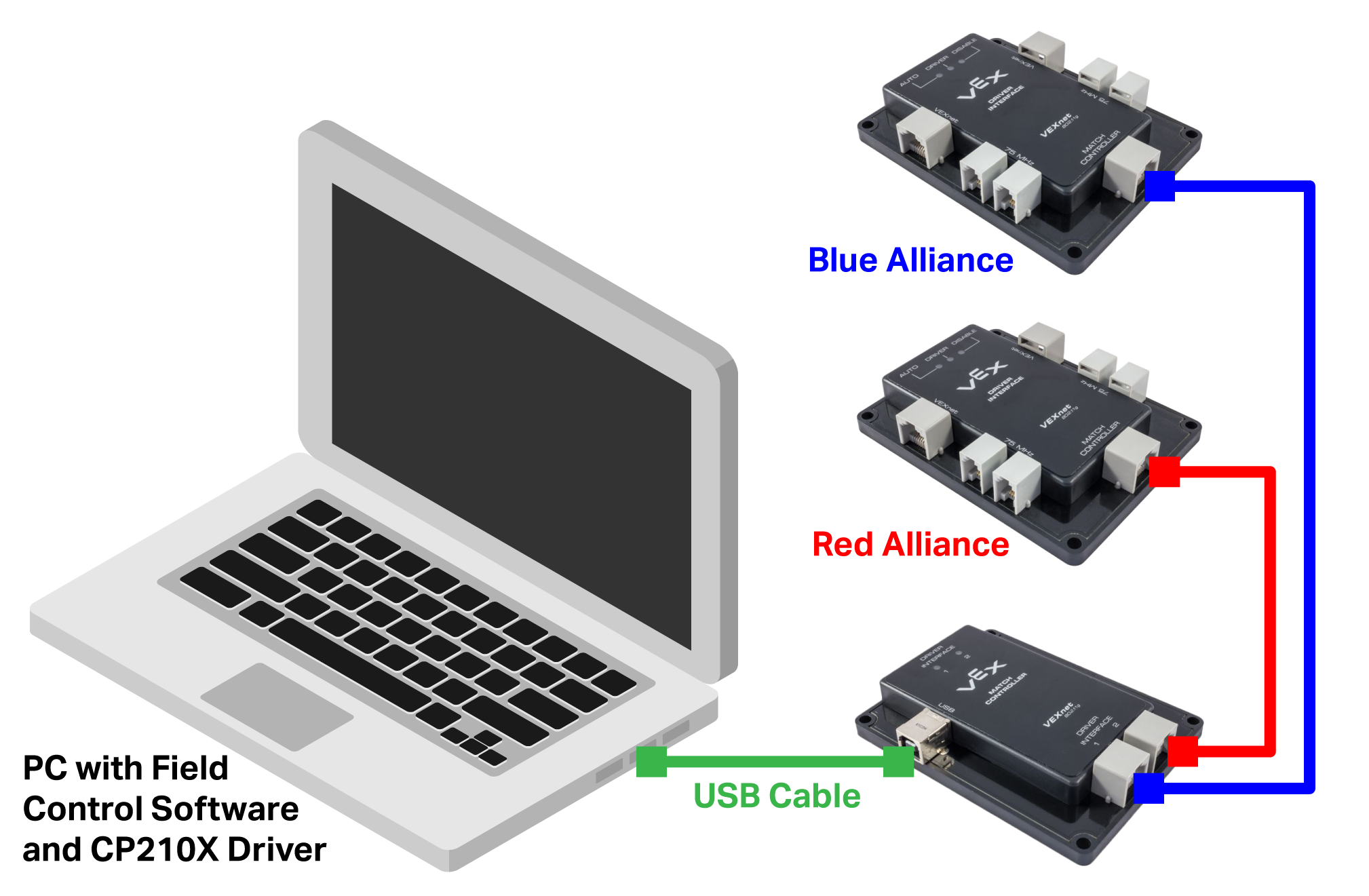

6. Conecte el campo.
