Solo se necesitan unos pocos pasos para conectar un VEX V5 Brain a VEXcode V5 basado en web en Chromebook.

Cómo conectar un cerebro VEX V5 desde VEXcode V5 basado en web en un Chromebook

Ilustración del botón de encendido del V5 Brain, que muestra la ubicación y el diseño del botón de encendido para conectarse al V5 Brain en aplicaciones de robótica.

Asegúrese de que la batería V5 esté cargada y conectada al cerebro V5.

Encienda el cerebro presionando el botón de encendido del cerebro.

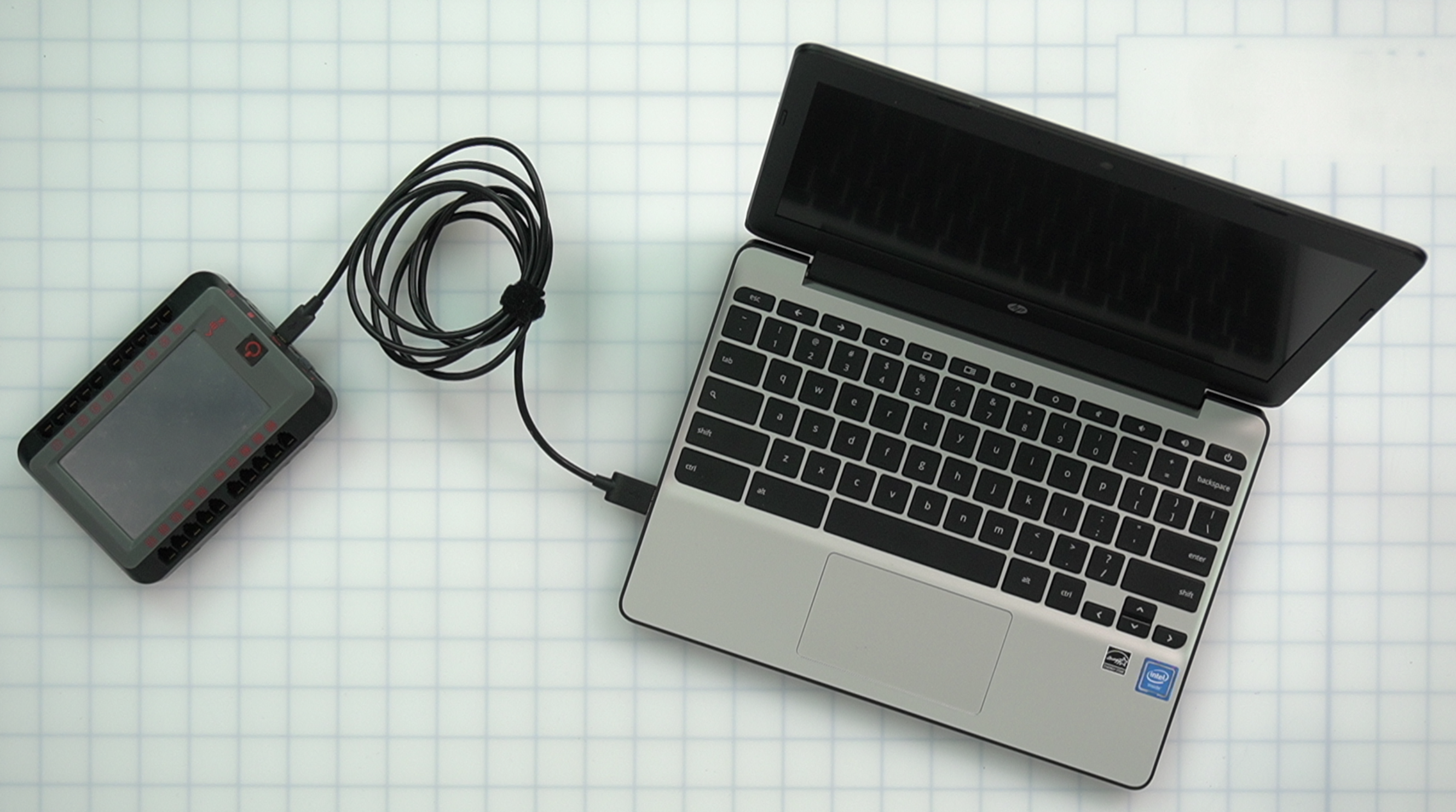

Chromebook V5 conectado a una fuente de alimentación, mostrando el indicador de carga en la pantalla, ilustrando el proceso de conexión al cerebro en el sistema de robótica V5.

Conecte el V5 Brain a su Chromebook, utilizando el cable Micro-USB.

Nota: Su V5 Brain debe permanecer conectado a su Chromebook durante todo el proceso de conexión.

Captura de pantalla que muestra el proceso de conexión del cerebro V5, incluidos los puertos y componentes etiquetados, que ilustra cómo conectar varios dispositivos al cerebro VEX V5 para proyectos de robótica.

Inicie VEXcode V5 basado en la web navegando a codev5.vex.com.

Seleccione el ícono Cerebro en la Barra de herramientas.

Captura de pantalla que ilustra el proceso de conexión al cerebro V5, destacando los componentes clave y los pasos para la configuración en la sección Descripción de la categoría V5.

Selecciona "Conectar".

Captura de pantalla que muestra el proceso de conexión al cerebro VEX V5, incluidos los puertos y conexiones etiquetados para motores y sensores, e ilustra la configuración de los proyectos de robótica.

Aparecerá un cuadro de texto que le explicará que debe elegir el Cerebro que tenga el número de identificación más bajo. Seleccione 'Continuar' en el cuadro de texto para abrir la ventana de conexión.

Captura de pantalla que muestra la interfaz de conexión V5 Brain, que detalla los pasos para conectar dispositivos, con puertos etiquetados e indicadores visuales para una configuración adecuada en el sistema de robótica V5.

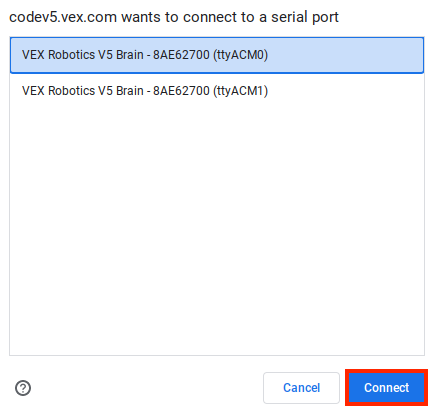

Seleccione el cerebro V5 con el número de identificación más bajo de la lista de cerebros disponibles.

Captura de pantalla que muestra la interfaz de conexión VEX V5 Brain, que ilustra los puertos y conexiones para sensores y motores, con etiquetas para cada componente para ayudar a los usuarios a comprender cómo conectar dispositivos al V5 Brain.

Seleccione el botón ‘Conectar’, una vez que haya elegido el ID cerebral V5 con el número más bajo.

Captura de pantalla que muestra el proceso de conexión al VEX V5 Brain, ilustrando los diversos puertos e indicadores para una configuración y operación exitosas.

Una vez que el cerebro V5 se conecte correctamente, el icono del cerebro se volverá verde.

Captura de pantalla que muestra la configuración de conexión para V5 Brain, ilustrando los puertos y el cableado para sensores y motores en una configuración robótica.

Si la conexión no tuvo éxito, aparecerá otro cuadro de texto y le pedirá que seleccione el Cerebro con el número de identificación diferente.

Para desconectar un cerebro VEX V5 de VEXcode V5 basado en web en Chromebook

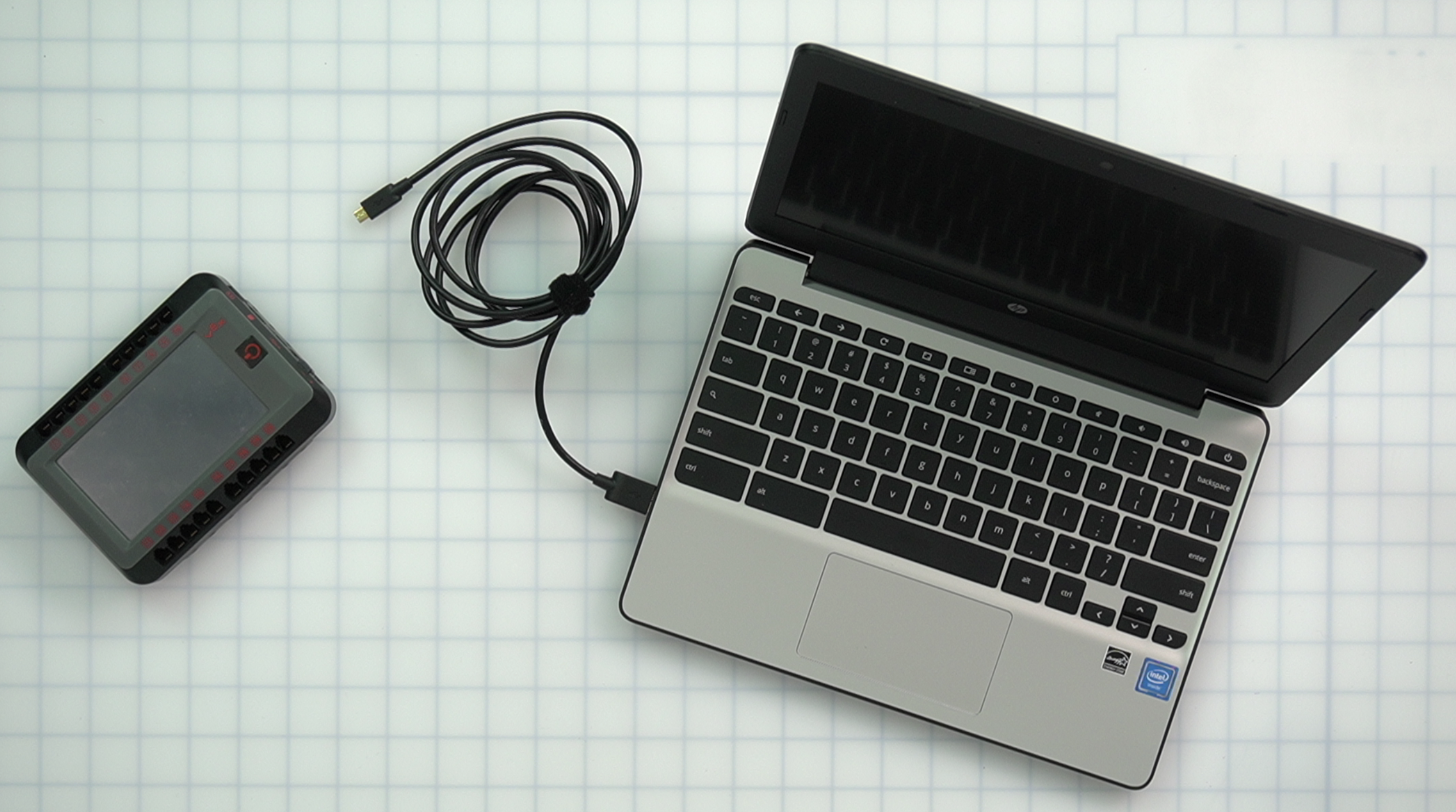

Diagrama que muestra cómo conectar un Chromebook V5 al cerebro, ilustrando los puertos y cables necesarios para una conexión exitosa.

Para desconectar su dispositivo de un V5 Brain, desenchufe el cable Micro-USB de su Chromebook o del V5 Brain.

Ilustración del botón de encendido del V5 Brain, que muestra la ubicación y el diseño del botón de encendido para conectarse al V5 Brain en aplicaciones de robótica.

También puede desconectar un Brain V5 de VEXcode V5 basado en la web apagando el Brain.

Apague el Brain manteniendo presionado el botón de encendido hasta que la pantalla del Brain se vuelva negra.
