Localice los 10 puertos inteligentes que están numerados a lo largo de los lados superior e inferior del cerebro del robot VEX EXP. Están diseñados para todos los accesorios electrónicos VEX EXP, incluidos los motores y sensores inteligentes.

EXP Brain se muestra desde el frente, con 10 iconos de puertos que indican sus puertos inteligentes. Los puertos están numerados del 1 al 5 en la parte superior del cerebro, y del 6 al 10 a continuación.

Conectar un dispositivo inteligente

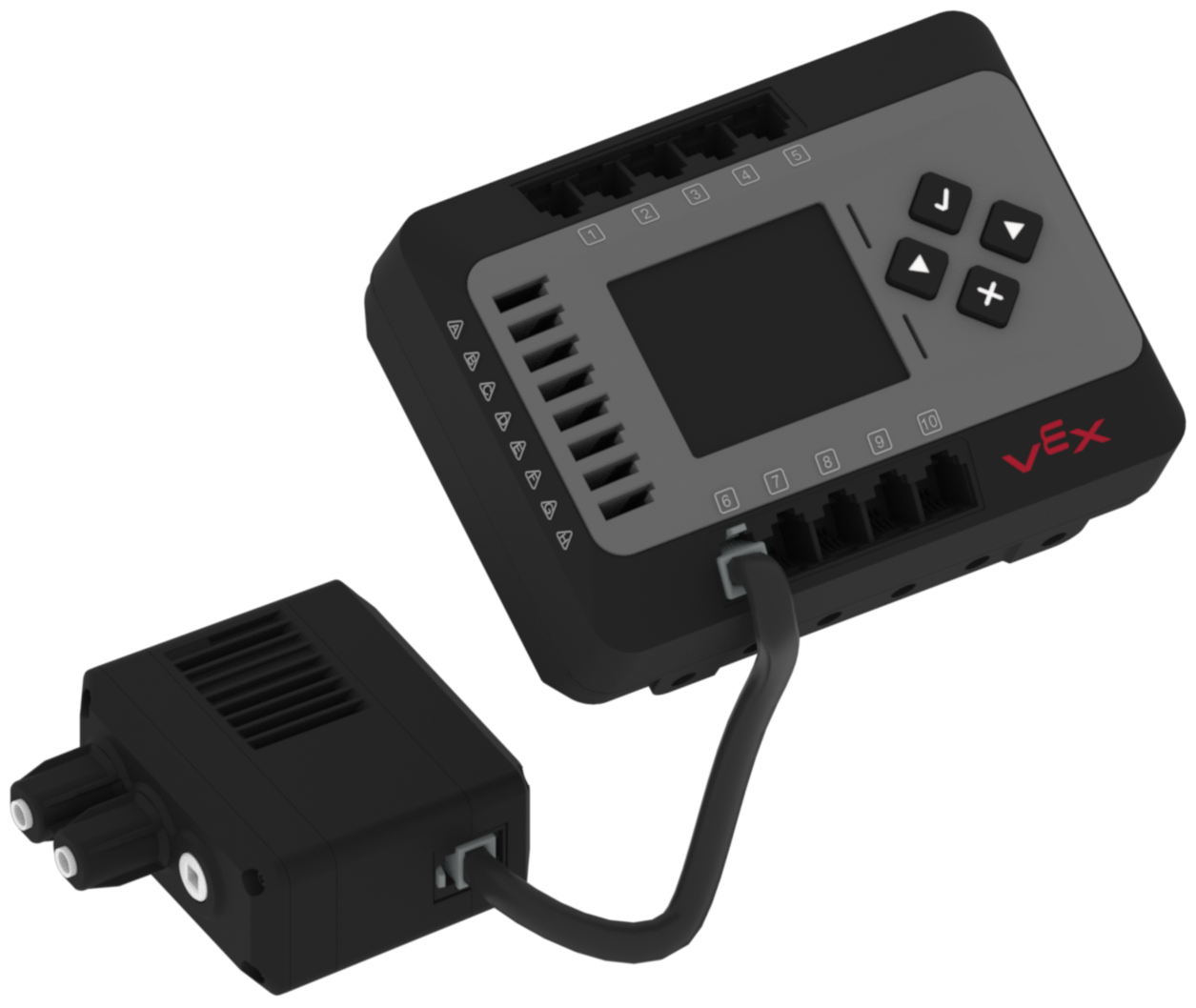

Motor inteligente conectado a uno de los puertos inteligentes del cerebro mediante un cable.

Conecte un motor inteligente a cualquier puerto inteligente del cerebro mediante un cable inteligente.
Presione cada lado del cable inteligente firmemente en la toma del motor inteligente y el cerebro hasta que se escuche un clic de la cerradura encajando en su lugar.

NOTA: Los cables inteligentes se retiran de cualquier dispositivo presionando hacia abajo la pestaña de liberación y luego tirando suavemente hacia afuera. Se muestra la conexión de un motor inteligente, pero todos los dispositivos inteligentes se conectan mediante este mismo proceso.
