Conexión con VEXcode IQ basado en la aplicación a un cerebro IQ (2ª generación) - iPad

Solo se necesitan unos pocos pasos para conectar un cerebro VEX IQ (2ª generación) a VEXcode IQ basado en aplicaciones en tu iPad. Antes de comenzar, asegúrate de conocer el nombre de tu cerebro. Para obtener ayuda para nombrar tu cerebro, consulta este artículo.

Conectar un cerebro VEX IQ

El diagrama muestra una batería conectada a un cerebro IQ. Una flecha indica que la batería debe deslizarse en el puerto de carga en la parte inferior del cerebro. La batería está orientada con su pestillo hacia afuera del cerebro.

Inserte la batería en el IQ Brain.

El diagrama muestra un dedo que mantiene presionado el botón Comprobar del cerebro para encenderlo.

Encienda el IQ Brain presionando el botón de marca de verificación.

Icono de la aplicación VEXcode IQ.

Inicie VEXcode IQ basado en la aplicación.

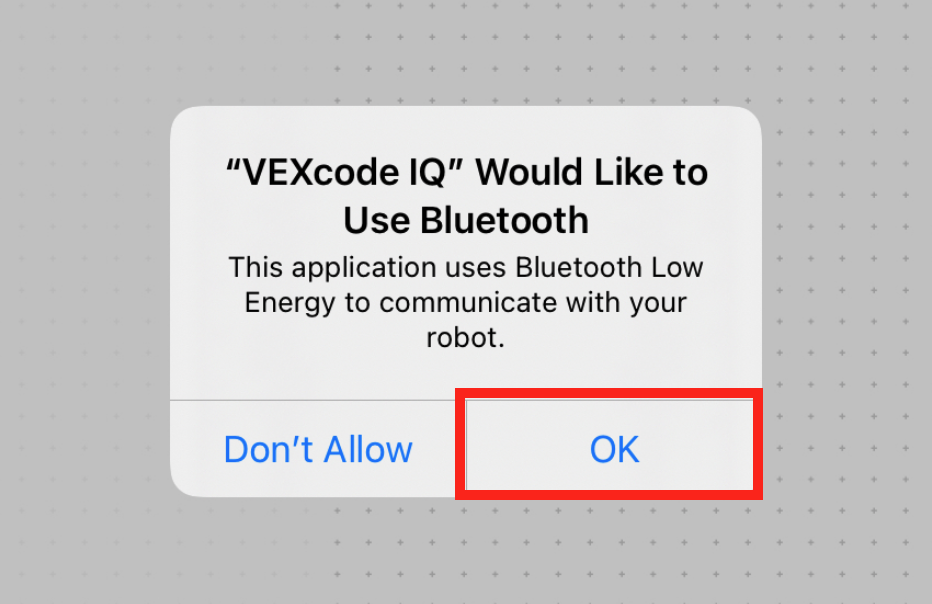

el indicador de Bluetooth del iPad que lee VEXcode IQ desea usar Bluetooth. Esta aplicación utiliza Bluetooth Low Energy para comunicarse con su robot. Hay dos botones a continuación, uno dice No permitir y el otro dice Aceptar. El botón Aceptar está resaltado.

Al iniciar VEXcode IQ, es posible que recibas un mensaje en el que se te pida que verifiques el uso de Bluetooth. Selecciona "Aceptar".

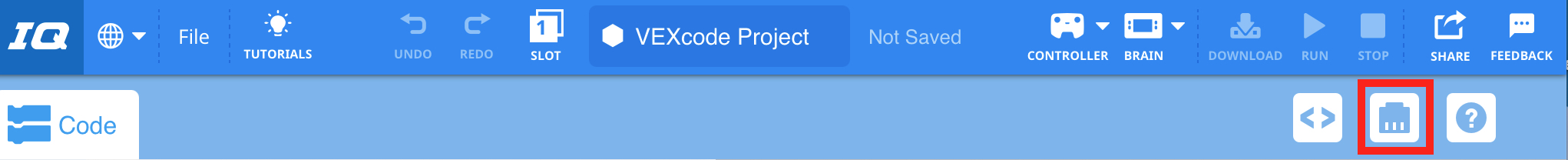

Barra de herramientas VEXcode IQ con el icono Dispositivos resaltado entre el Visor de código y los iconos de Ayuda.

Seleccione el icono de la ventana Dispositivo para abrir la ventana Dispositivos.

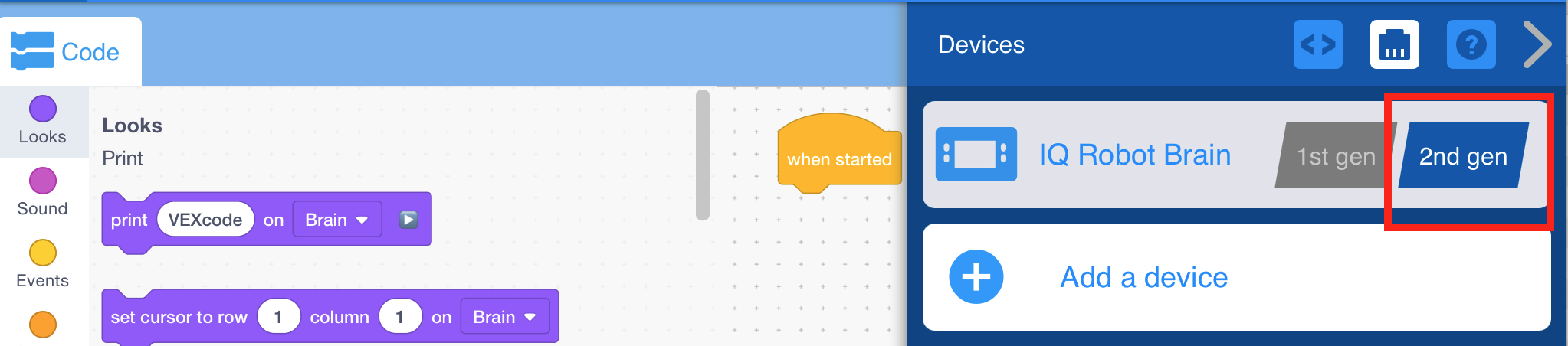

Menú VEXcode IQ Devices con la configuración de generación de IQ Robot Brain mostrada. Esta configuración está configurada en la opción de segunda generación y está resaltada.

Seleccione el botón '2nd gen' para indicar que se está conectando a un cerebro (2nd gen) y, a continuación, cierre la ventana Dispositivos.

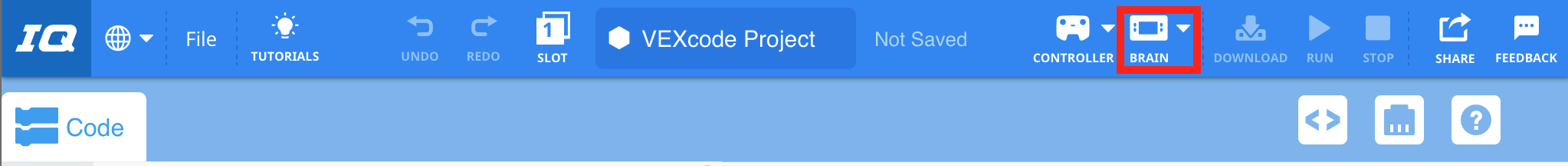

VEXcode IQ con el icono Brain en la barra de herramientas resaltado entre los iconos Controller y Download.

Seleccione el botón Cerebro.

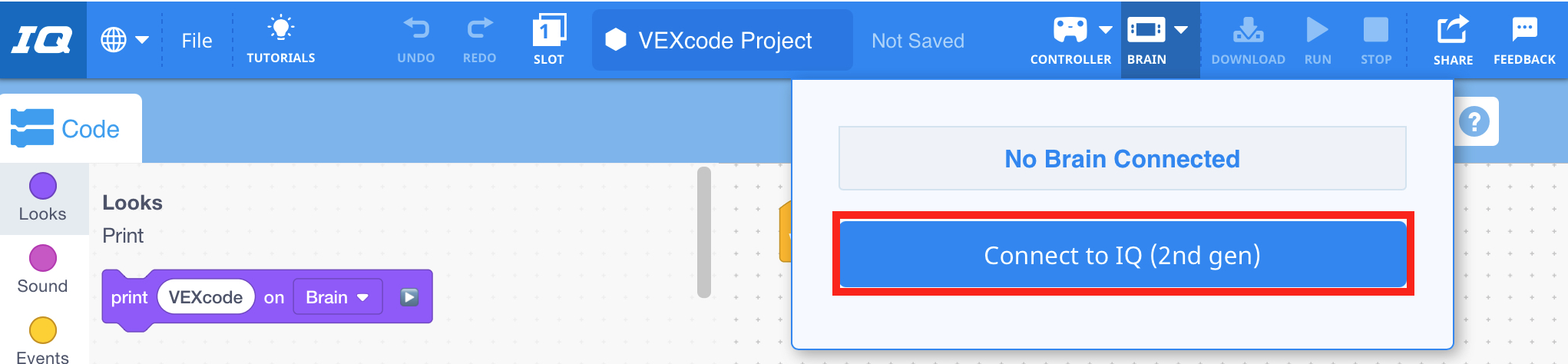

VEXcode IQ con el menú desplegable Brain abierto y el botón Connect to IQ (2nd gen) resaltado.

Selecciona "Conectar a IQ (2 .ª generación)".

VEXcode IQ Seleccione un indicador de VEX IQ Brain que tenga una lista de IQ Brains a los que conectarse. Solo se enumera un cerebro en este ejemplo y se resalta.

Aparecerá una lista de IQ Brains disponibles. Seleccione el nombre del cerebro al que desea conectarse.

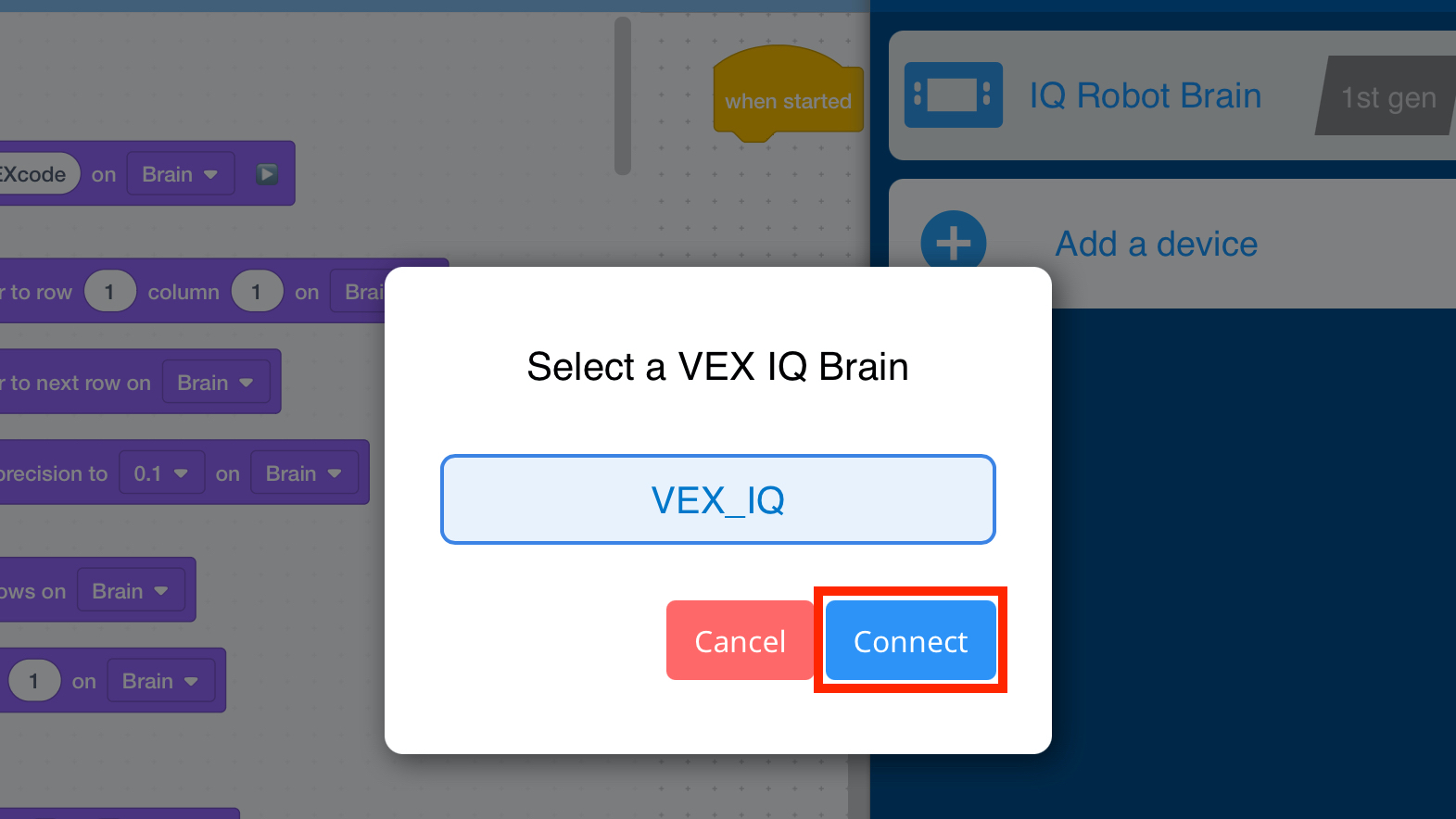

VEXcode IQ Seleccione un indicador de VEX IQ Brain que tenga una lista de IQ Brains a los que conectarse. Se ha seleccionado el Cerebro y se resalta el botón Conectar a continuación.

Una vez que se elija un cerebro, seleccione el botón 'Conectar'.'

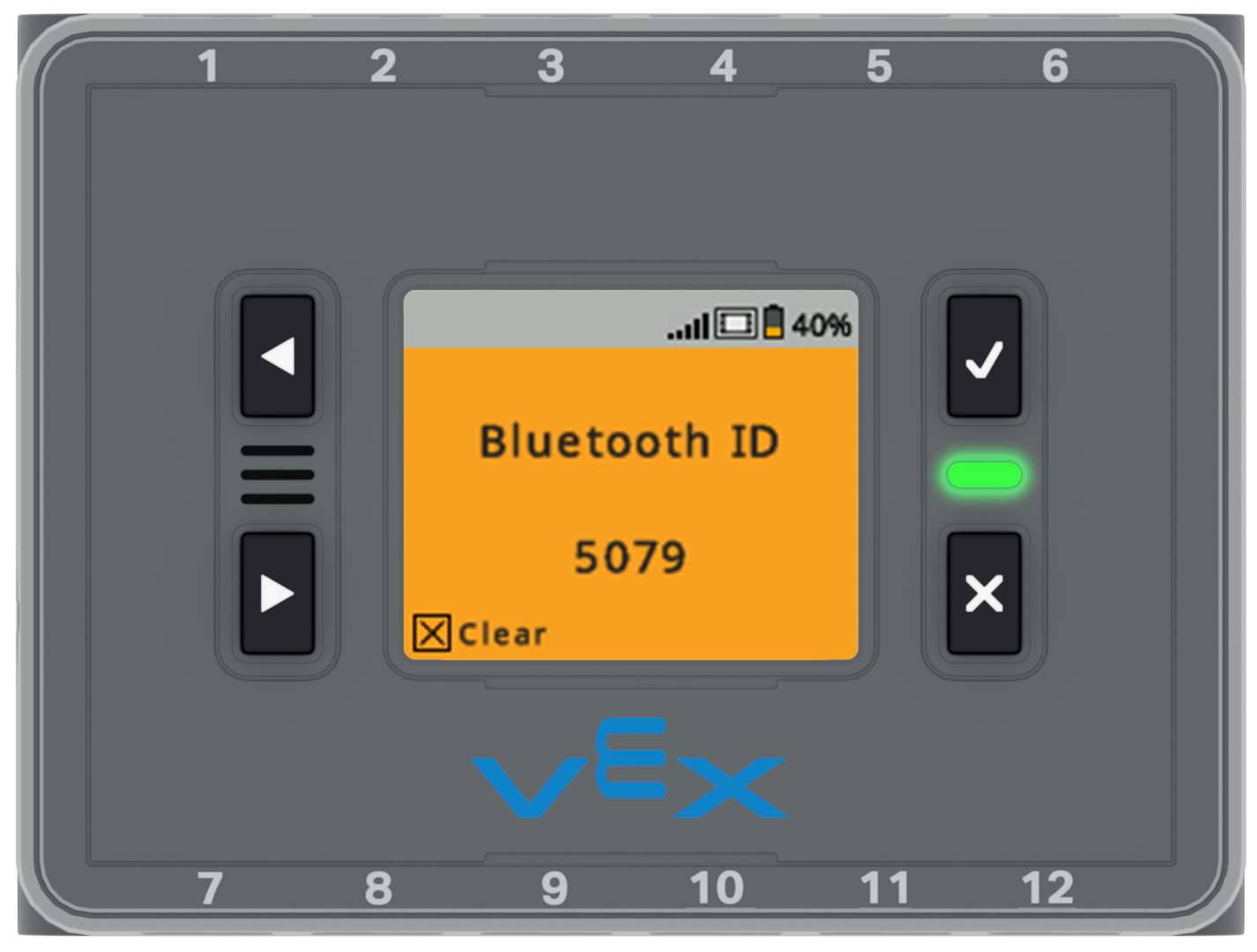

La pantalla del cerebro se muestra con un fondo naranja y un texto que dice Bluetooth ID 5079. A continuación, un icono indica que se puede presionar el botón X para borrar este mensaje.

Aparecerá un código de conexión de radio de 4 dígitos en la pantalla del cerebro

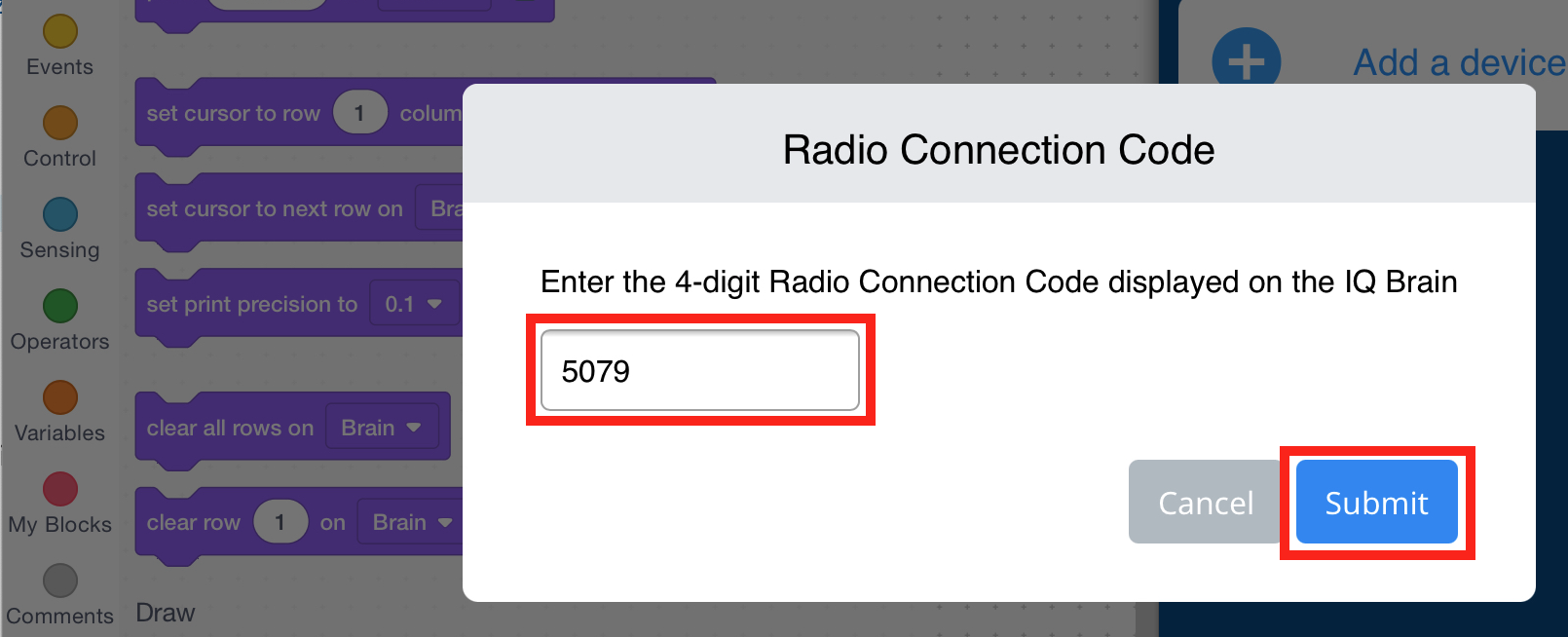

Indicador de código de conexión de radio VEXcode IQ que dice Ingrese el código de conexión de radio de 4 dígitos que se muestra en el IQ Brain. A continuación, hay un campo para ingresar el código y dos botones que dicen Cancelar y Enviar. Se ha ingresado el código 5079 en el campo y se resalta el botón Enviar.



Escribe el código en el mensaje de la aplicación y selecciona "Enviar".

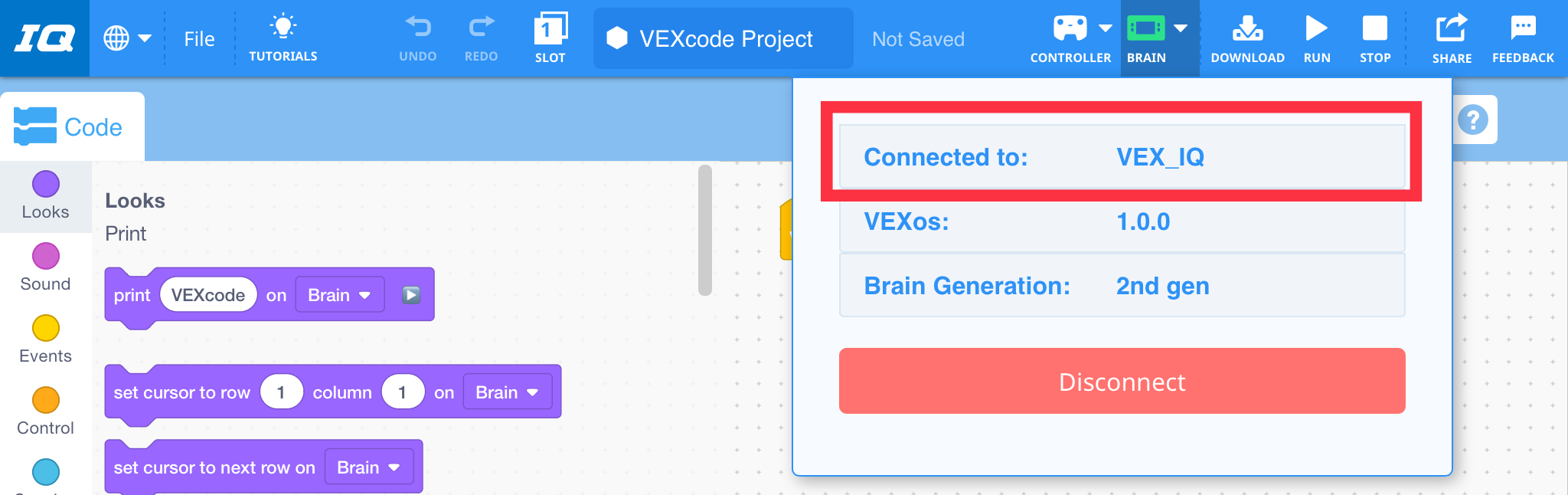

VEXcode IQ con el menú desplegable Brain abierto después de que se haya conectado un Brain. El nombre de The Brain está resaltado y su generación lee 2nd gen.

El ícono del cerebro se volverá verde para indicar que está conectado. Si selecciona el ícono Cerebro, indicará el nombre del Cerebro al que está conectado.

Para desconectar un cerebro VEX IQ

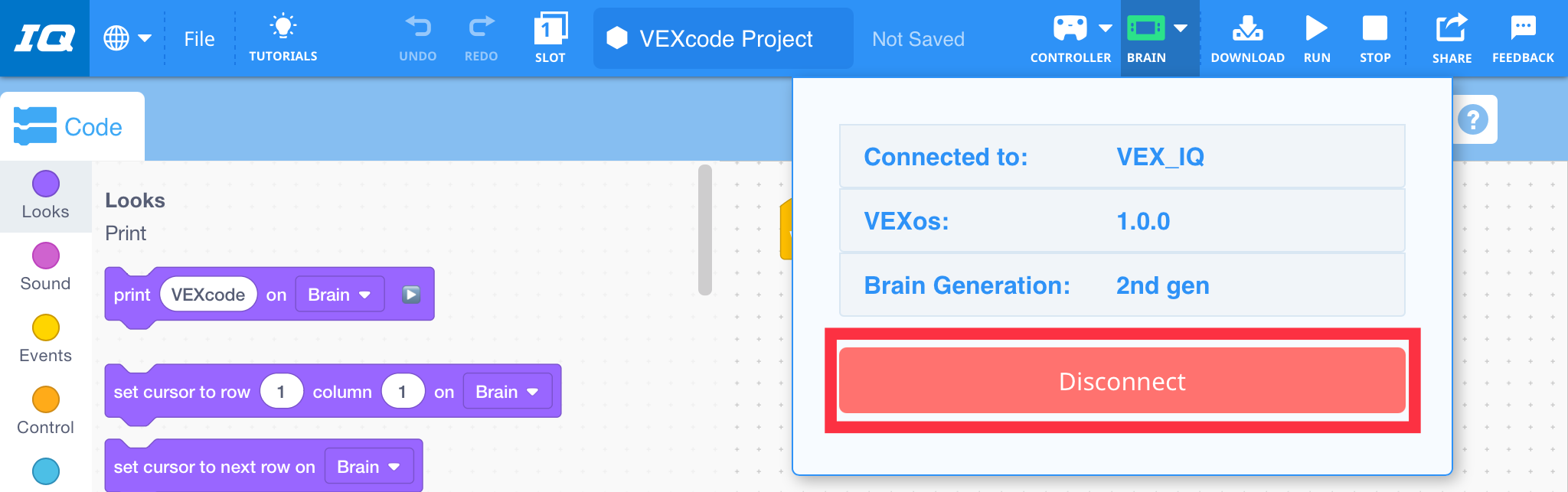

VEXcode IQ con el menú desplegable Brain abierto. Se muestra un cerebro conectado en el menú y se resalta el botón Desconectar.

Seleccione ‘Desconectar’ para desconectar su IQ Brain de VEXcode IQ.

Problemas de conexión
