Montaje de las tiras de código de campo GPS

El siguiente artículo cubrirá cómo preparar el campo VRC para conectar las tiras de código de campo del sistema de posicionamiento del juego™ (GPS) con el fin de utilizar el sensor GPS en su robot.

Imagen de las tiras GPS utilizadas en los robots de competición de VEX Robotics, mostrando su diseño y características para la navegación y el posicionamiento en entornos competitivos.

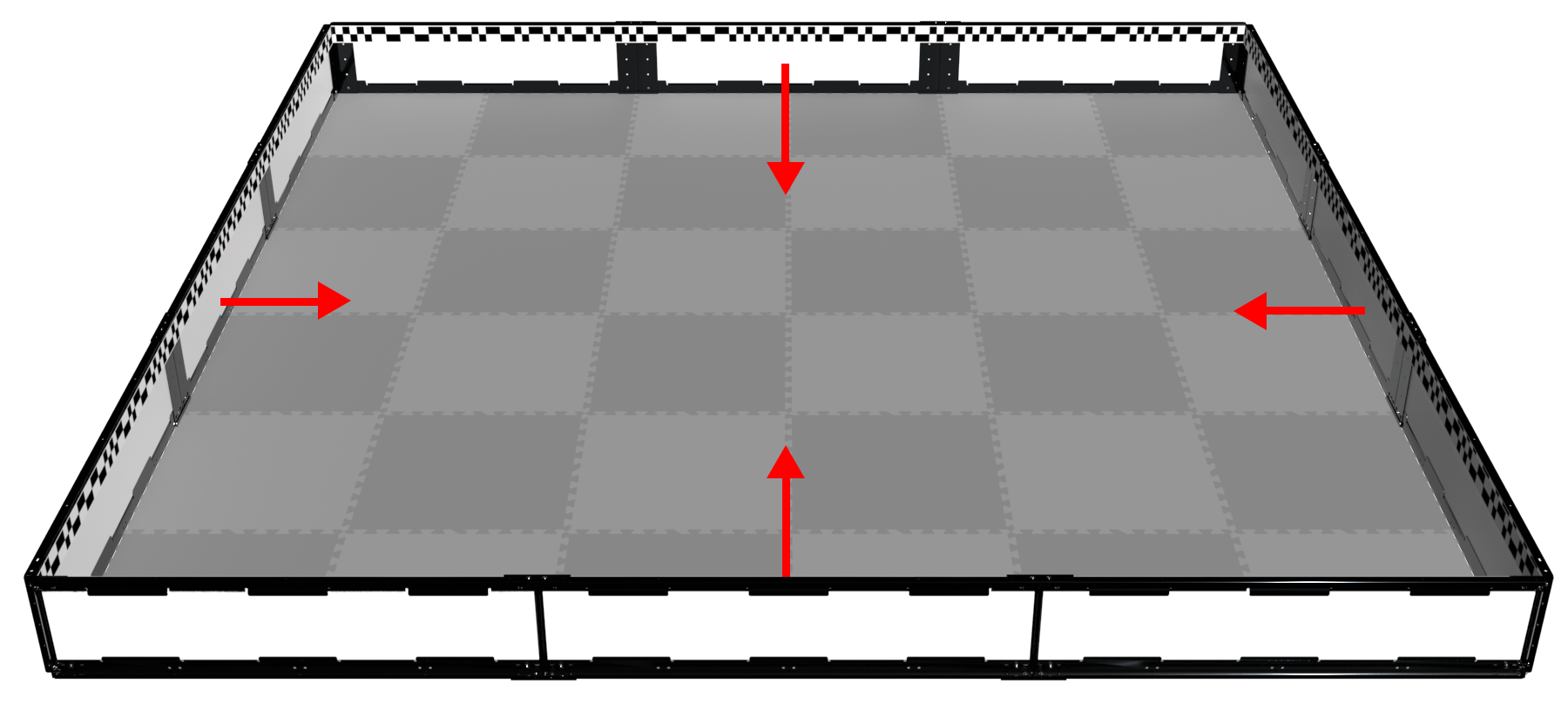

Diagrama del campo de juego VEX Robotics Competition con flechas direccionales que indican el movimiento del robot y las zonas de puntuación, ilustrando el diseño de los robots de competición.

Inserte sus paneles de policarbonato en cada pared del campo de competición con el papel/película mirando hacia los elementos del juego.

Captura de pantalla que muestra la descripción de la categoría Robot de competición V5, destacando las características y especificaciones clave relevantes para la robótica de competición.

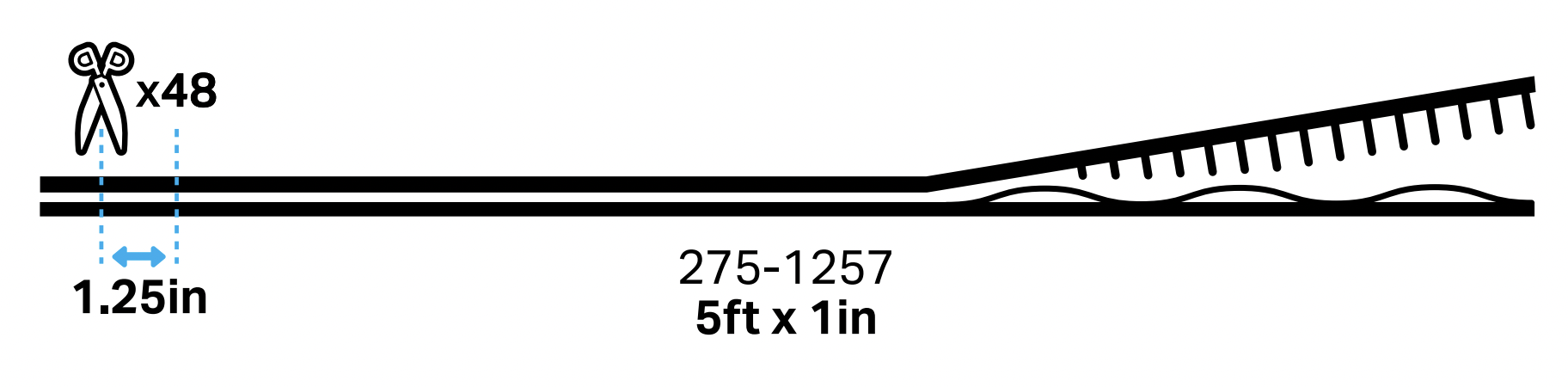

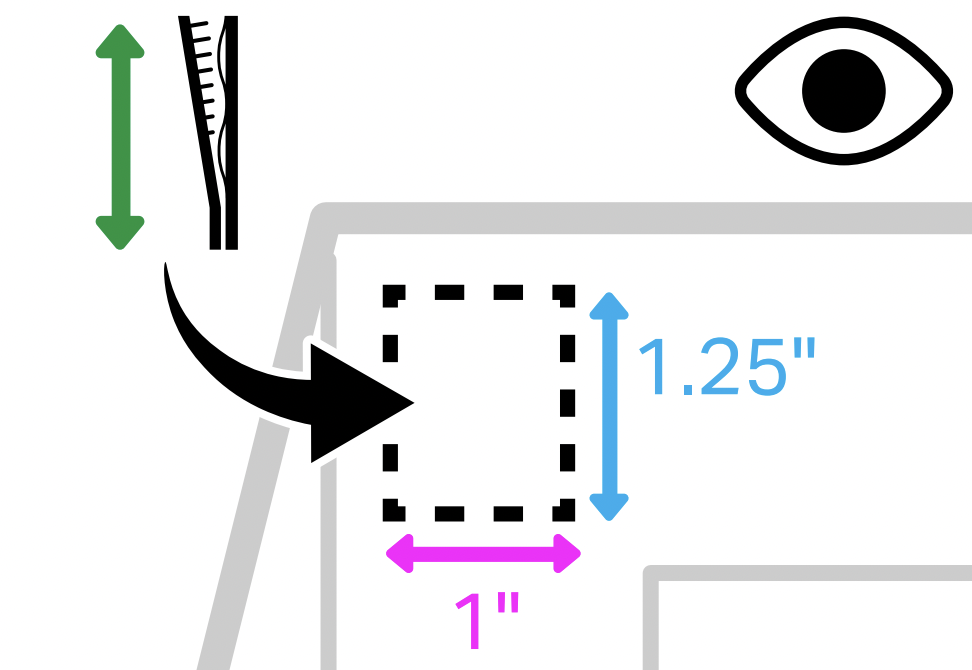

Tome el adhesivo Hook & Loop Adhesive y córtelo en 48 piezas de 1,25" x 1,00" (3,18cm x 2,54cm).

Captura de pantalla que muestra una descripción detallada de un robot de competición V5, destacando varios componentes y características relevantes para la descripción de la categoría V5 en el contexto de las competiciones de robótica.

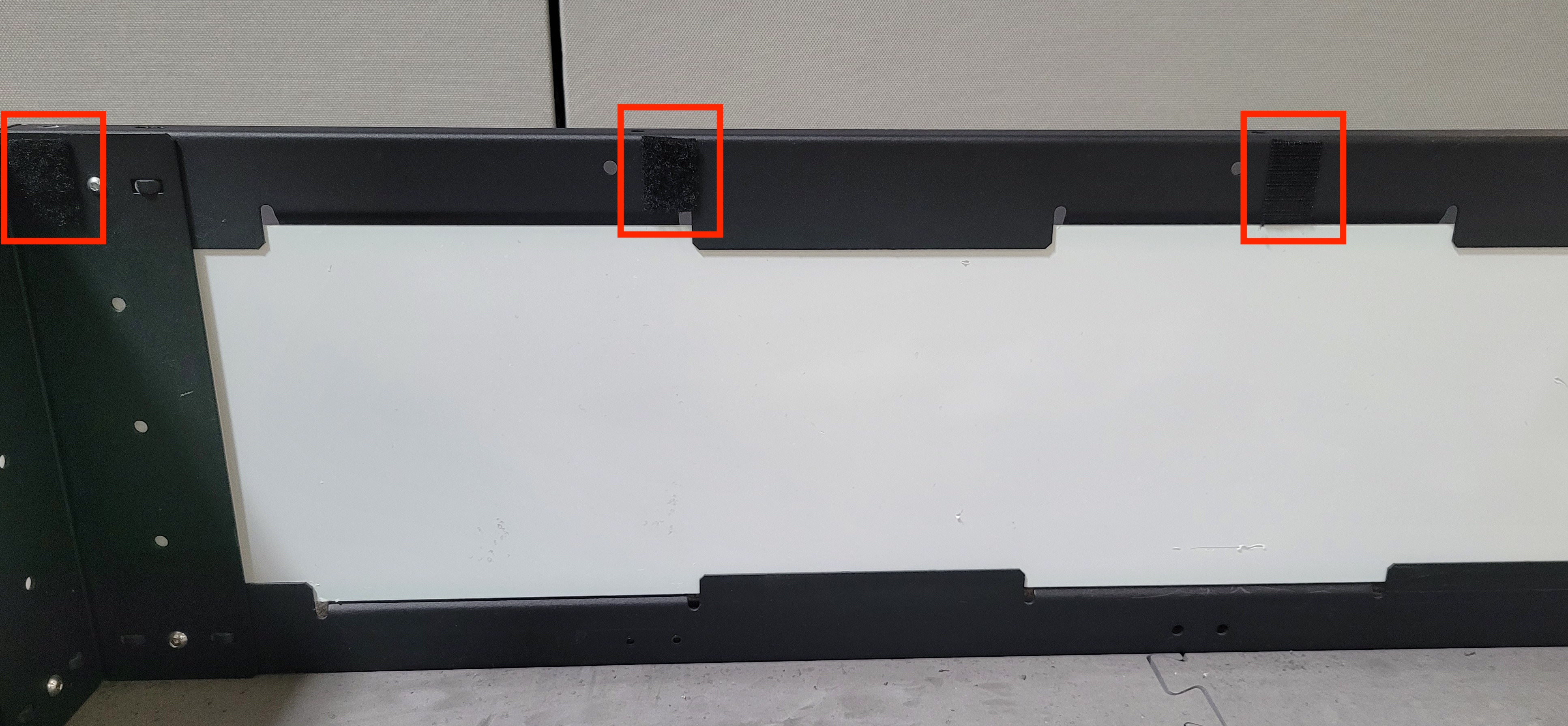

Adhiera el adhesivo de & bucle de gancho verticalmente, uniendo el lado del bucle de la pieza de adhesivo de & bucle de gancho a la pared de campo.

Captura de pantalla de una interfaz de diseño de robot de competición de VEX Robotics, que muestra varios componentes y configuraciones relevantes para las descripciones de la categoría V5 para robots de competición.

Un robot de competición diseñado para la plataforma V5, que muestra sus componentes y características estructurales, colocado sobre una superficie de trabajo con herramientas y materiales de fondo.

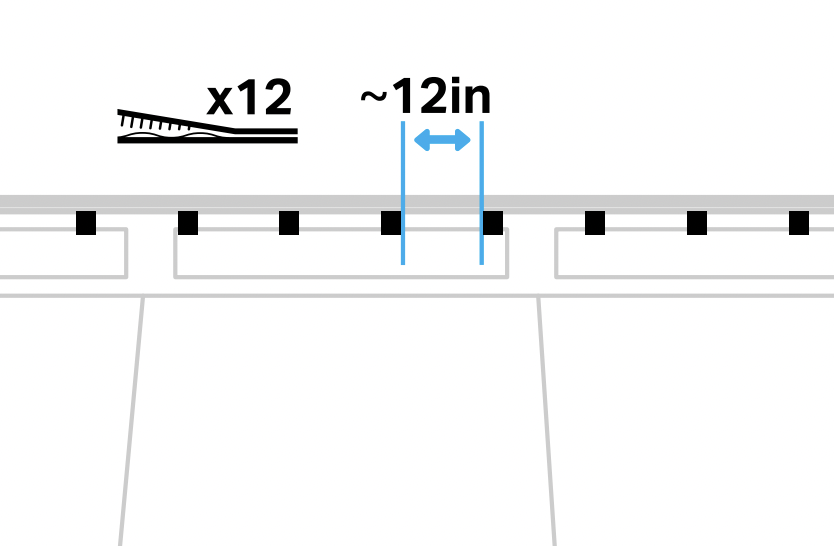

Se utilizarán doce piezas de 1,25" x 1,00" (3,18cm x 2,54cm) para cada una de las 4 paredes de campo. Coloque cada pieza adhesiva & de gancho y bucle a 30,48cm (12") de distancia.

Un robot de competición VEX V5 que muestra su diseño y componentes, incluidos motores, sensores y elementos estructurales, posicionado en un campo de competición con un fondo borroso, enfatizando su funcionalidad y características competitivas.

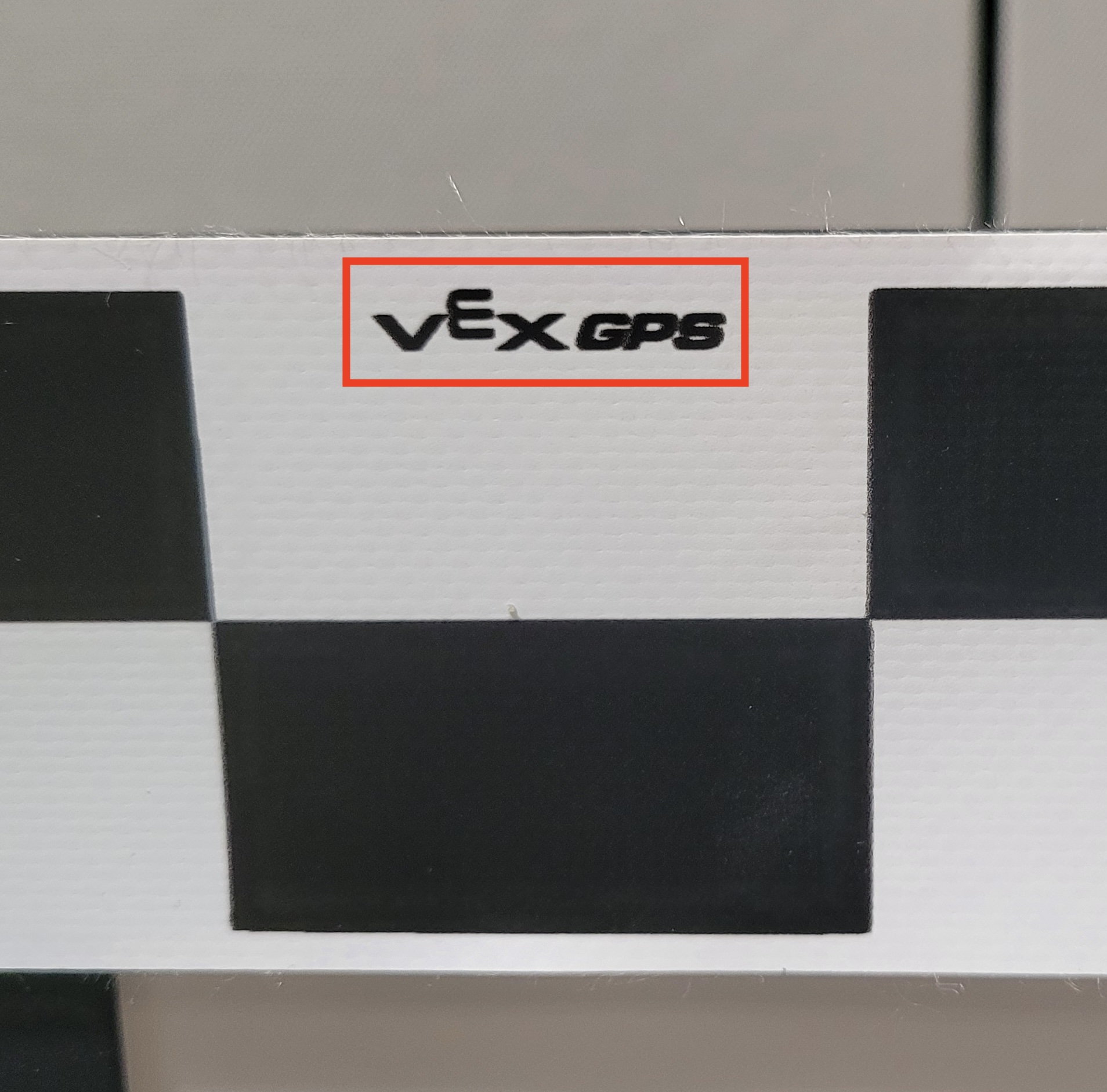

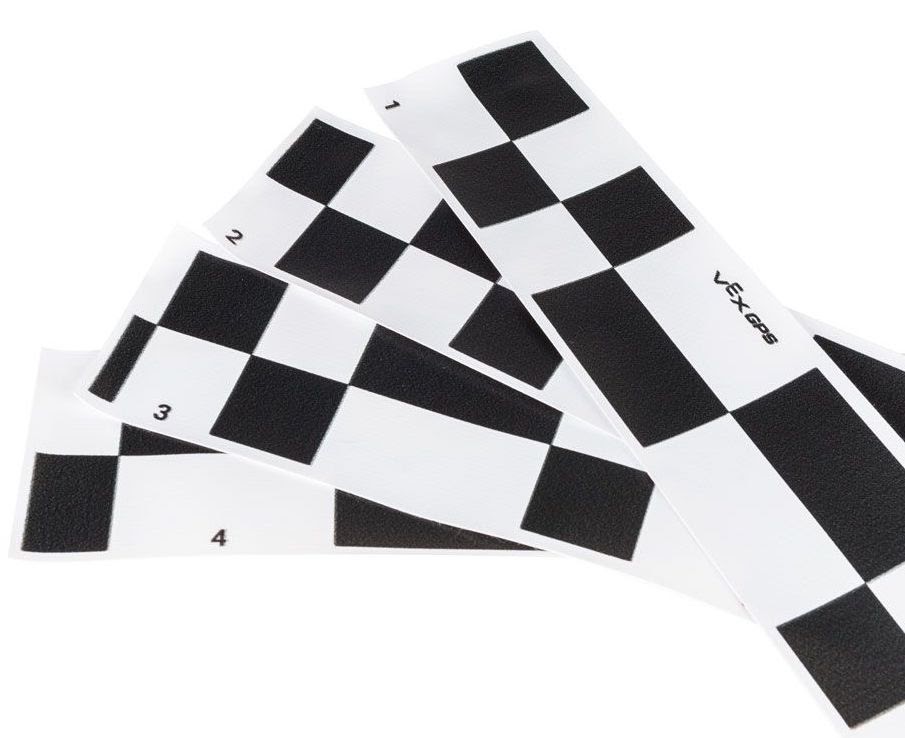

Para identificar el lado superior de las tiras de código de campo GPS, el logotipo "VEX GPS" debe estar hacia arriba.

Captura de pantalla de una interfaz de diseño de robot de competición de VEX Robotics, que muestra varios elementos de diseño y características relevantes para las descripciones de la categoría V5.

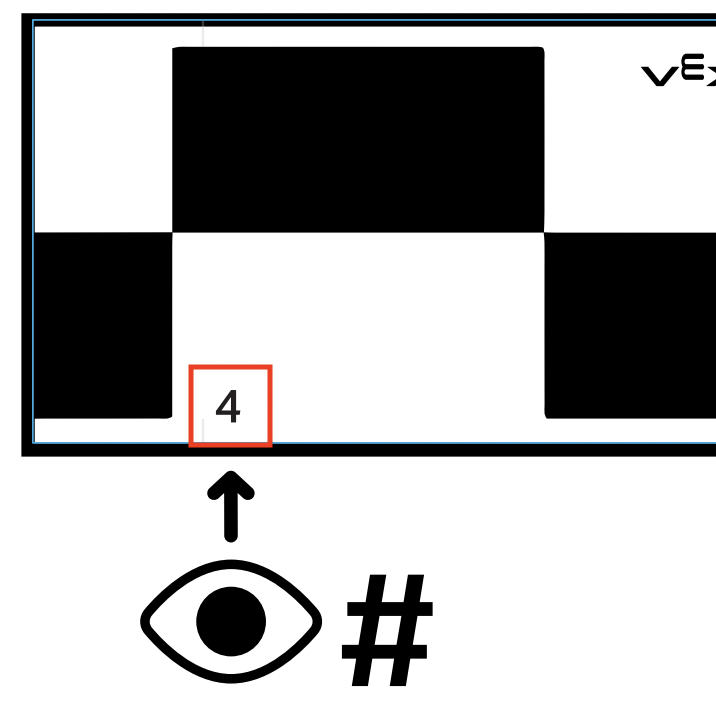

En la esquina inferior izquierda de cada franja de código de campo GPS, habrá una etiqueta numérica #1-4.

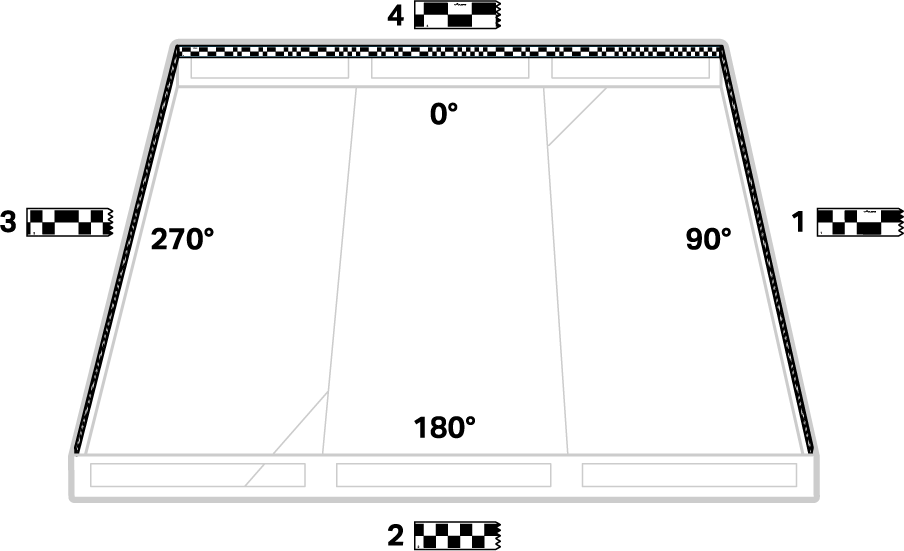

Un diagrama que muestra un diseño de campo para las competiciones de VEX Robotics, que ilustra varios grados de ángulos y posiciones para la colocación del robot y las estrategias de movimiento en el ámbito de la competencia.

Adjunte las tiras de código de campo GPS de acuerdo con su etiqueta numérica a la pared correspondiente.

  • La tira de código de campo GPS #1 se colocará en la pared de 90°.
  • La tira de código de campo GPS #2 se colocará en la pared de 180°.
  • La tira de código de campo GPS #3 se colocará en la pared de 270°.
  • La tira de código de campo GPS #4 se colocará en la pared de 0°.

Captura de pantalla de una configuración de robot de competición VEX V5, que muestra varios componentes y configuraciones utilizados en robótica de competición, ilustrando el diseño y la funcionalidad del robot para fines de competición.

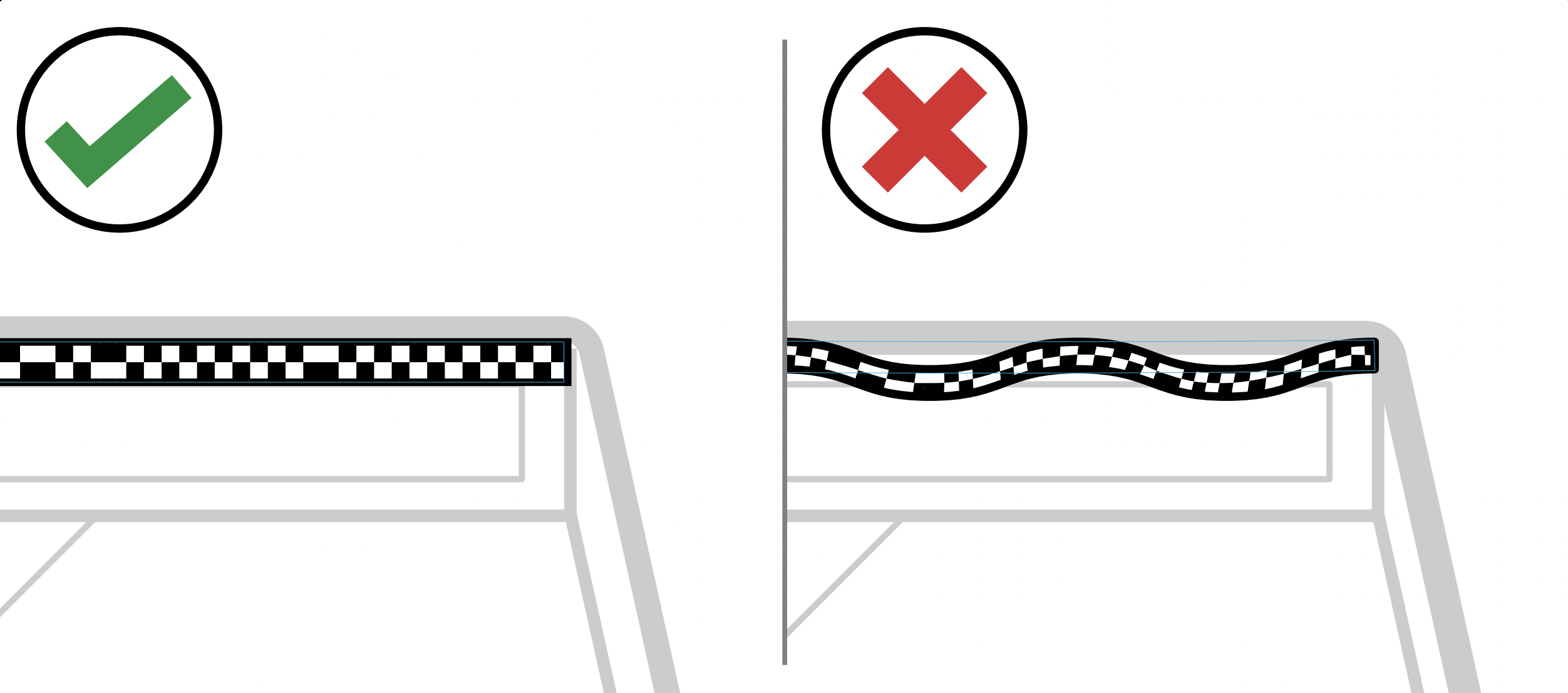

Al colocar las tiras de código de campo GPS, asegúrese de que estén planas contra las paredes del campo. No debe haber grandes espacios entre la tira de código de campo GPS y la pared de campo.
