Ya sea organizando piezas, siguiendo un conjunto de instrucciones de construcción o construyendo un diseño personalizado, identificar una pieza correctamente puede ser crucial para su éxito.

La regla de piezas VEX IQ es una herramienta útil para ayudar a identificar las piezas.

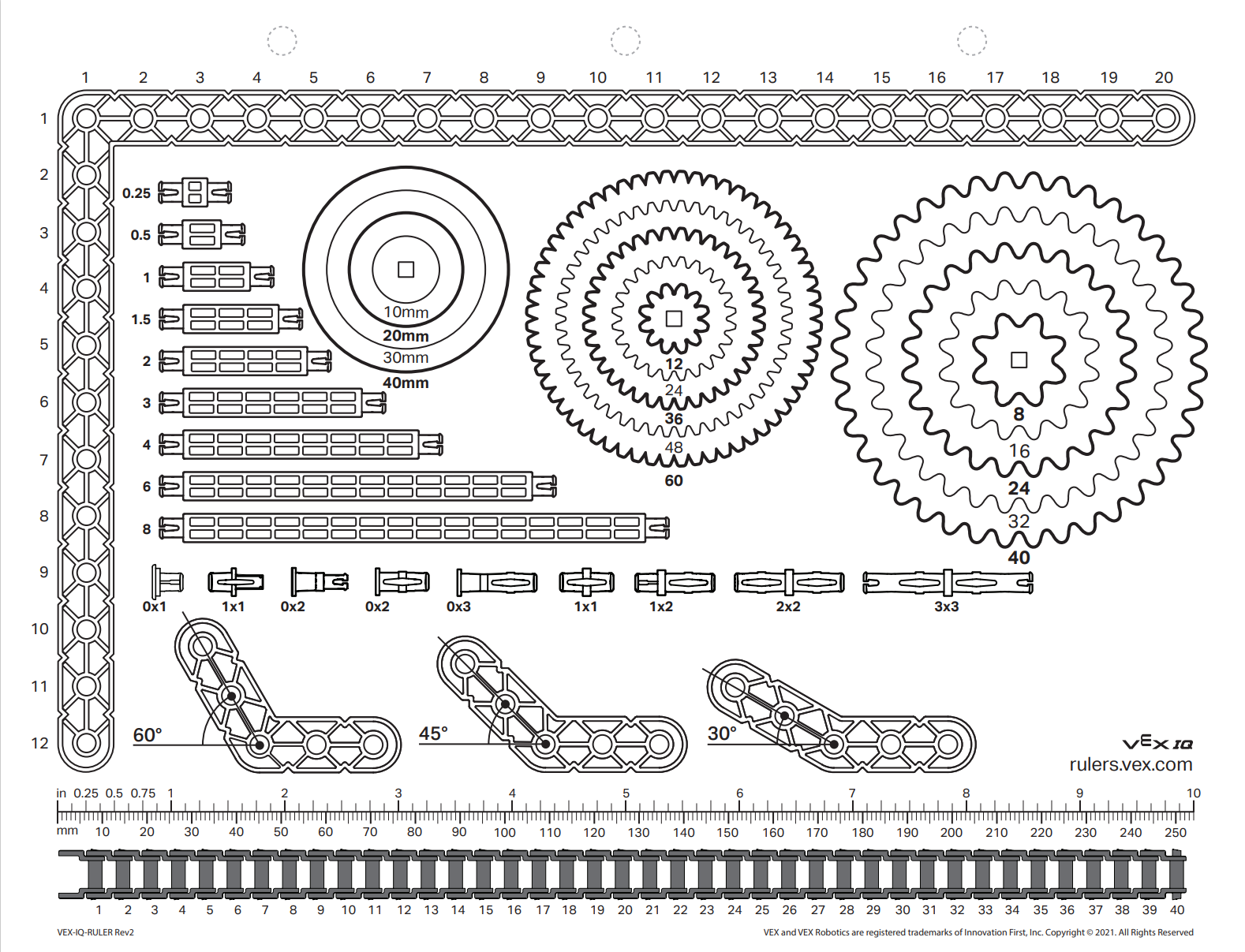

Descargar VEX IQ Ruler imprimible (carta de EE. UU.) >

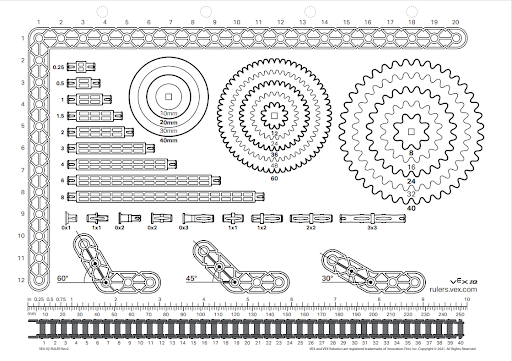

Descargar VEX IQ Ruler para imprimir (International A4) >

Nota: al imprimir el .pdf, asegúrese de establecerlo en una escala del 100%.

Uso de la regla para identificar piezas

La regla de piezas VEX IQ se puede utilizar para identificar piezas mientras se organizan las piezas o siguiendo un conjunto de instrucciones de construcción. La escala en la regla es 1:1, por lo que las piezas se pueden colocar simplemente en la parte superior de la regla.

Imagen VEX 2x7 Beam, que ilustra las dimensiones y el diseño de la viga utilizada en la educación en robótica VEX para la construcción de estructuras y mecanismos.

Vigas y placas de medición. El ejemplo que se muestra es una viga de 2x7.

2 indica un ancho de 2 unidades de paso.
7 indica una longitud de 7 unidades de paso.

Imagen de un punto muerto 4x utilizado en robótica VEX, mostrando sus dimensiones y diseño con fines educativos en la sección VEX Rulers.

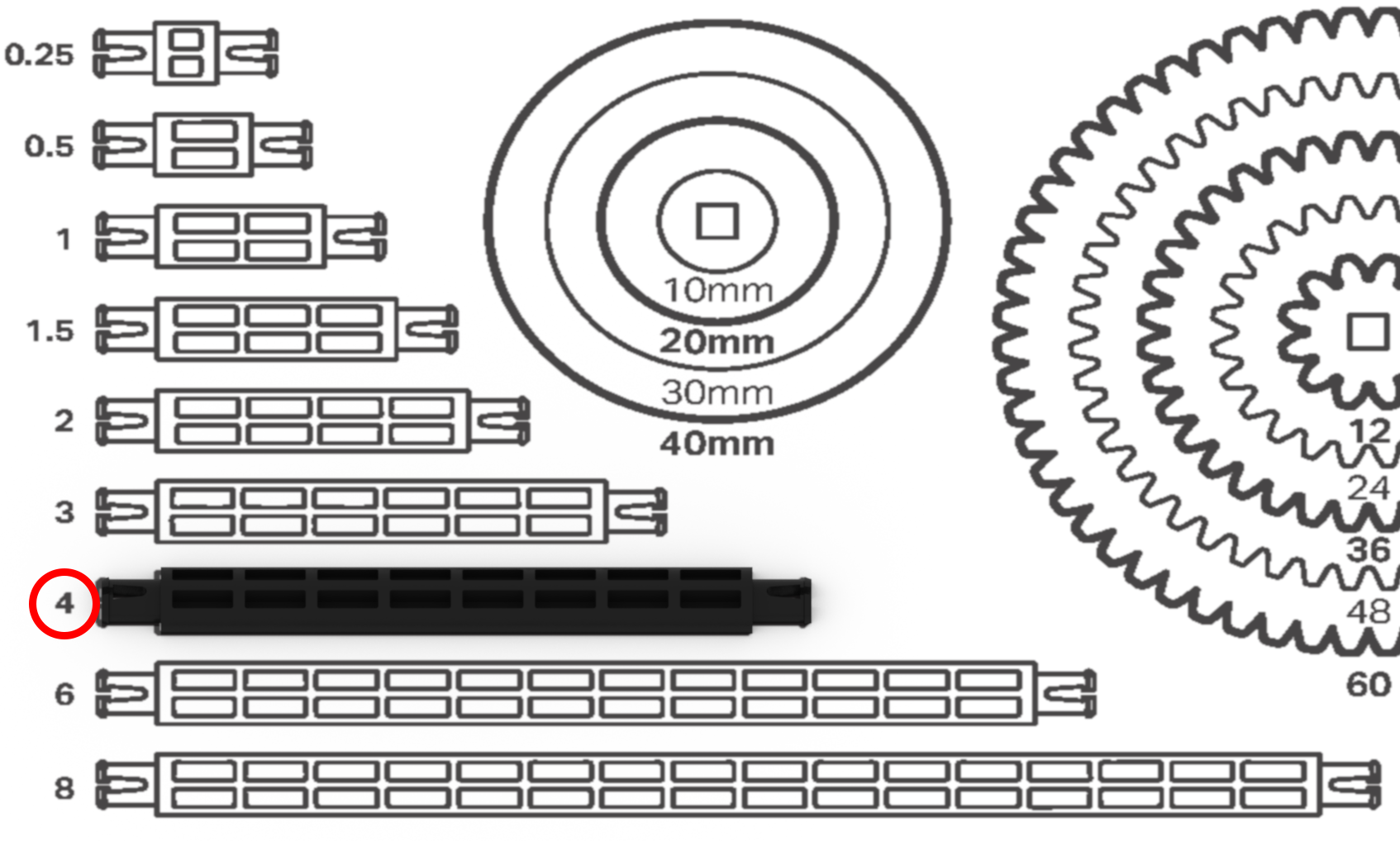

Medición de separaciones. El ejemplo que se muestra es un enfrentamiento 4x.

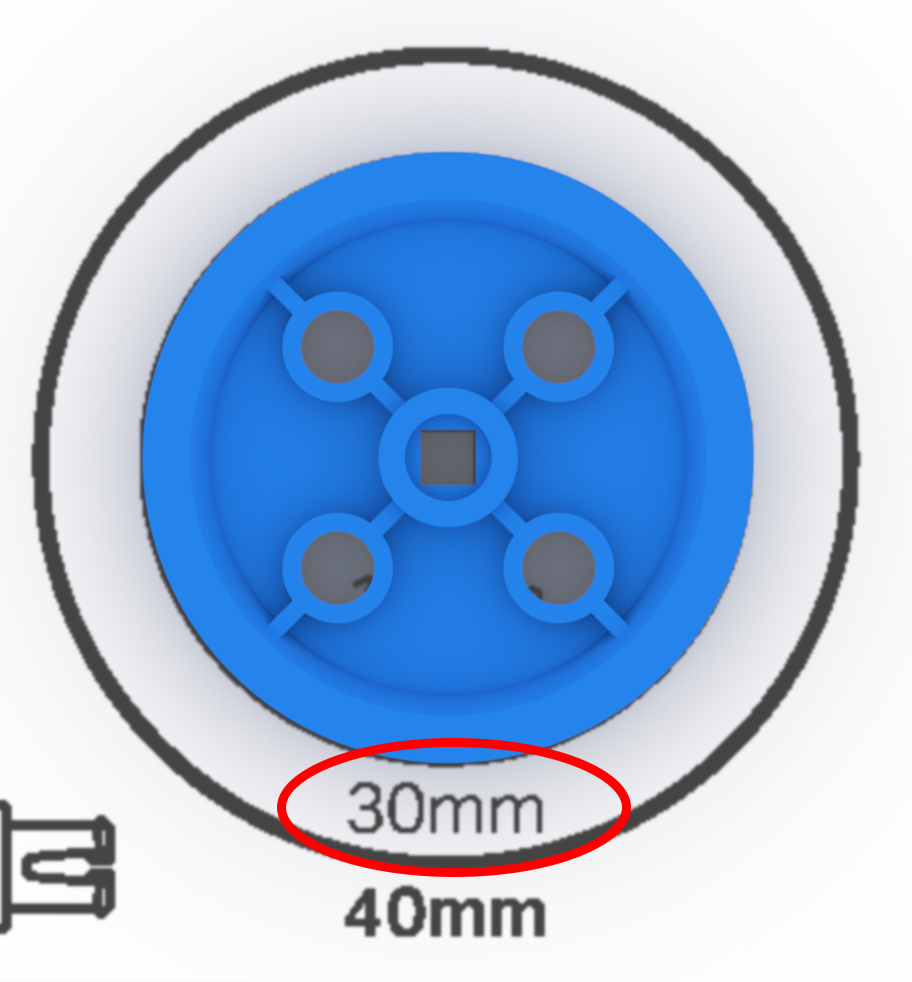

Ilustración de polea de 30 mm de VEX Education, que muestra el diseño detallado y las dimensiones para fines educativos relacionados con VEX Rulers.

Poleas de medición. El ejemplo que se muestra es una polea de 30 mm.

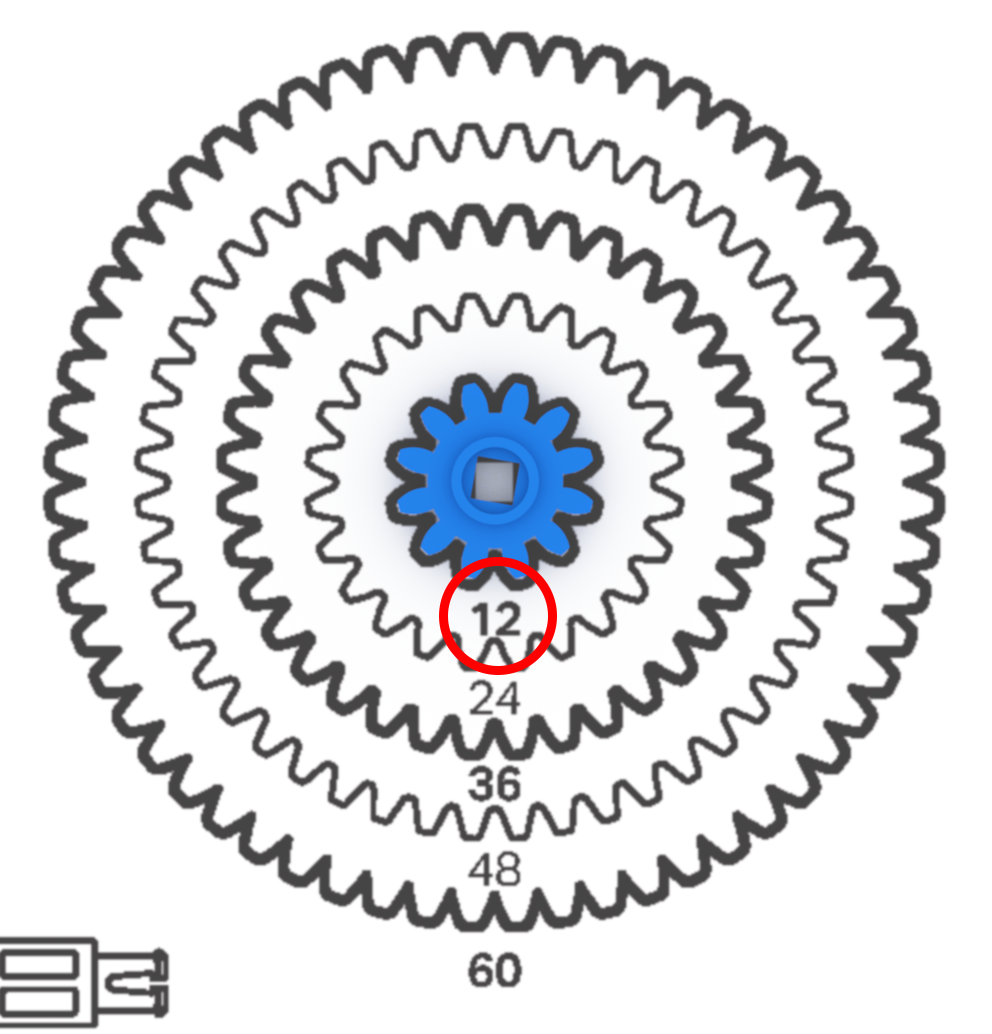

Imagen de un engranaje VEX de 12 dientes, que muestra su diseño y características, utilizado en robótica educativa y aplicaciones de ingeniería.

Engranajes de medición. El ejemplo que se muestra es un engranaje de 12 dientes.

Ilustración de una rueda dentada de 16 dientes utilizada en robótica VEX, mostrando su diseño y dimensiones, relevante para los recursos educativos en la sección VEX Rulers.

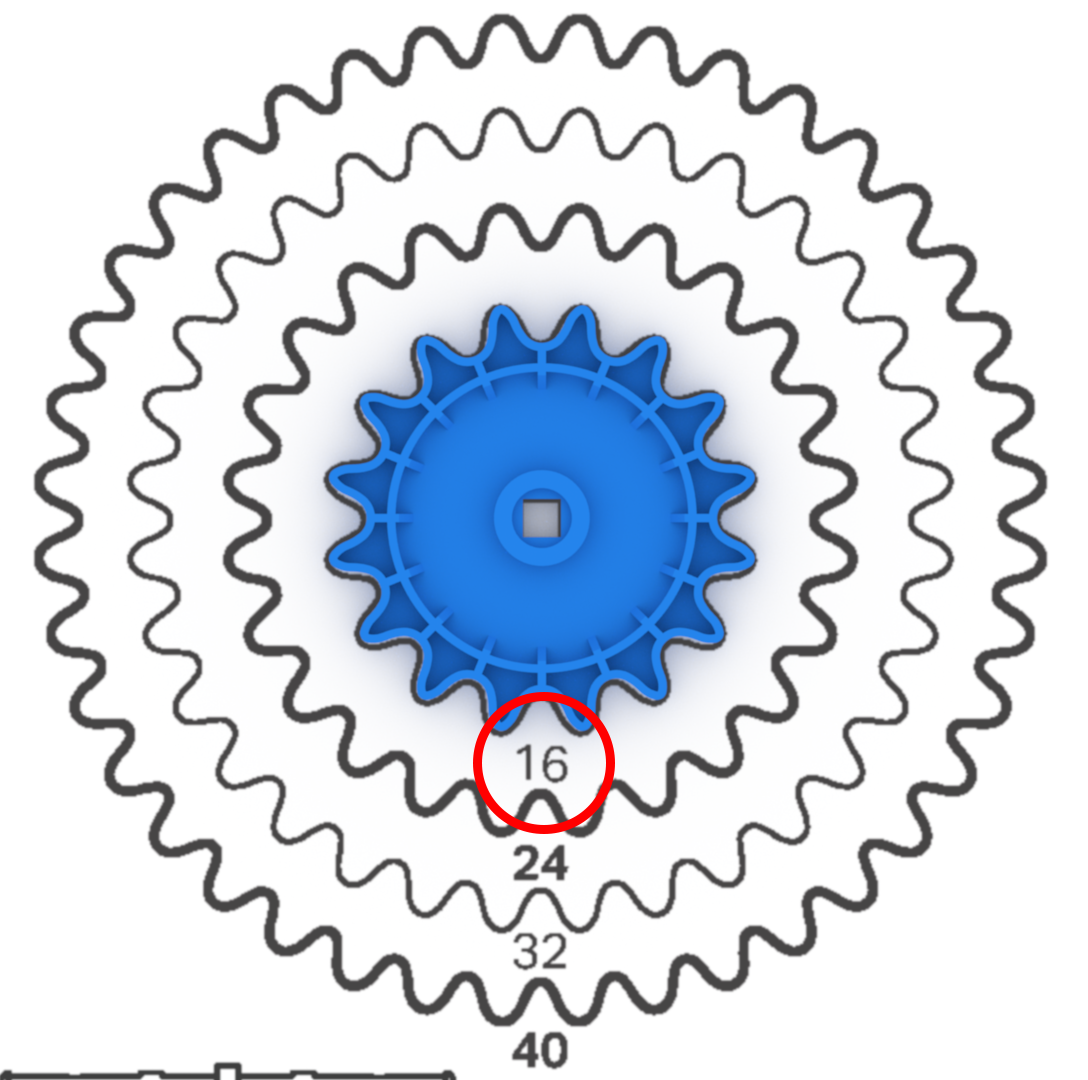

Ruedas dentadas de medición. El ejemplo que se muestra es una rueda dentada de 16 dientes.

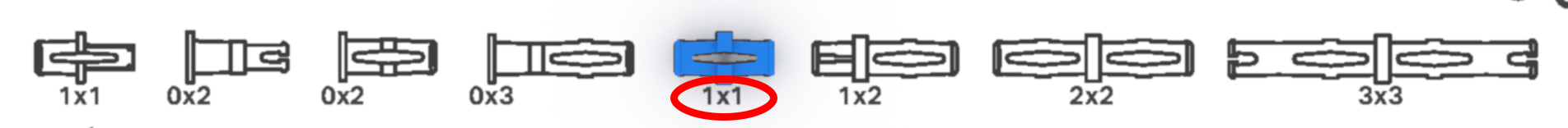

Imagen VEX 1x1 Pin, utilizada en la educación en robótica VEX, que ilustra el diseño y las dimensiones del componente con fines educativos.

Pasadores de medición. El ejemplo que se muestra es un pin de 1x1.

Ilustración de una viga de ángulo de 30 grados con una leyenda roja, utilizada en contextos educativos relacionados con VEX Rulers.

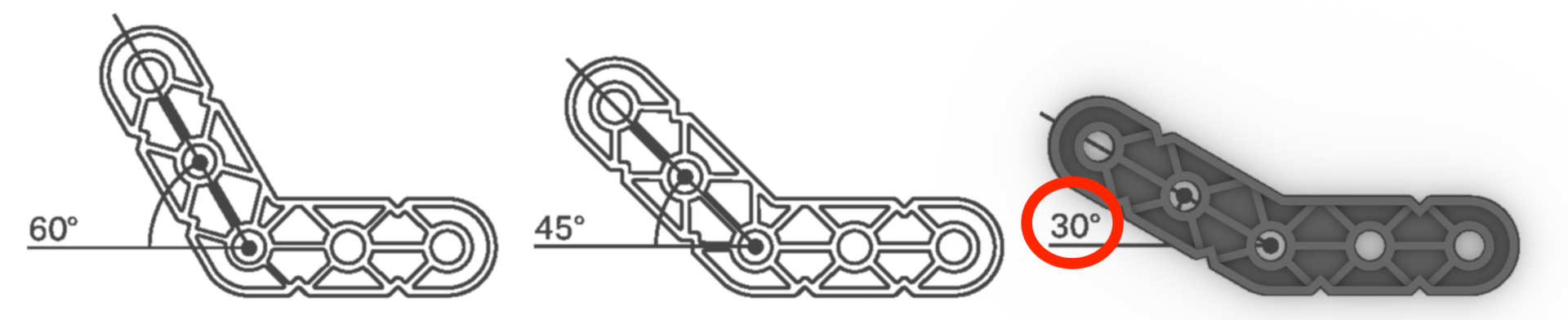

Mida las vigas especiales. El ejemplo que se muestra es una viga angular de 30°.

Uso de la regla mientras se ensambla un robot

La regla VEX Plastic Parts también se puede utilizar como herramienta de medición para medir piezas y distancias. Esto puede ser muy útil cuando se diseña y ensambla un robot personalizado que no tiene instrucciones específicas con respecto a la selección de piezas.

Consejo y truco: El .pdf de la regla de piezas de plástico VEX se puede imprimir en una transparencia de plástico transparente. Esto permitirá que la regla se superponga en el robot y se pueden realizar mediciones midiendo a través de la regla.

Estos son algunos ejemplos de cómo usar la regla mientras se ensambla un robot personalizado.

Diagrama de un chasis VEX con componentes etiquetados, que ilustra la estructura y el diseño con fines educativos en robótica.

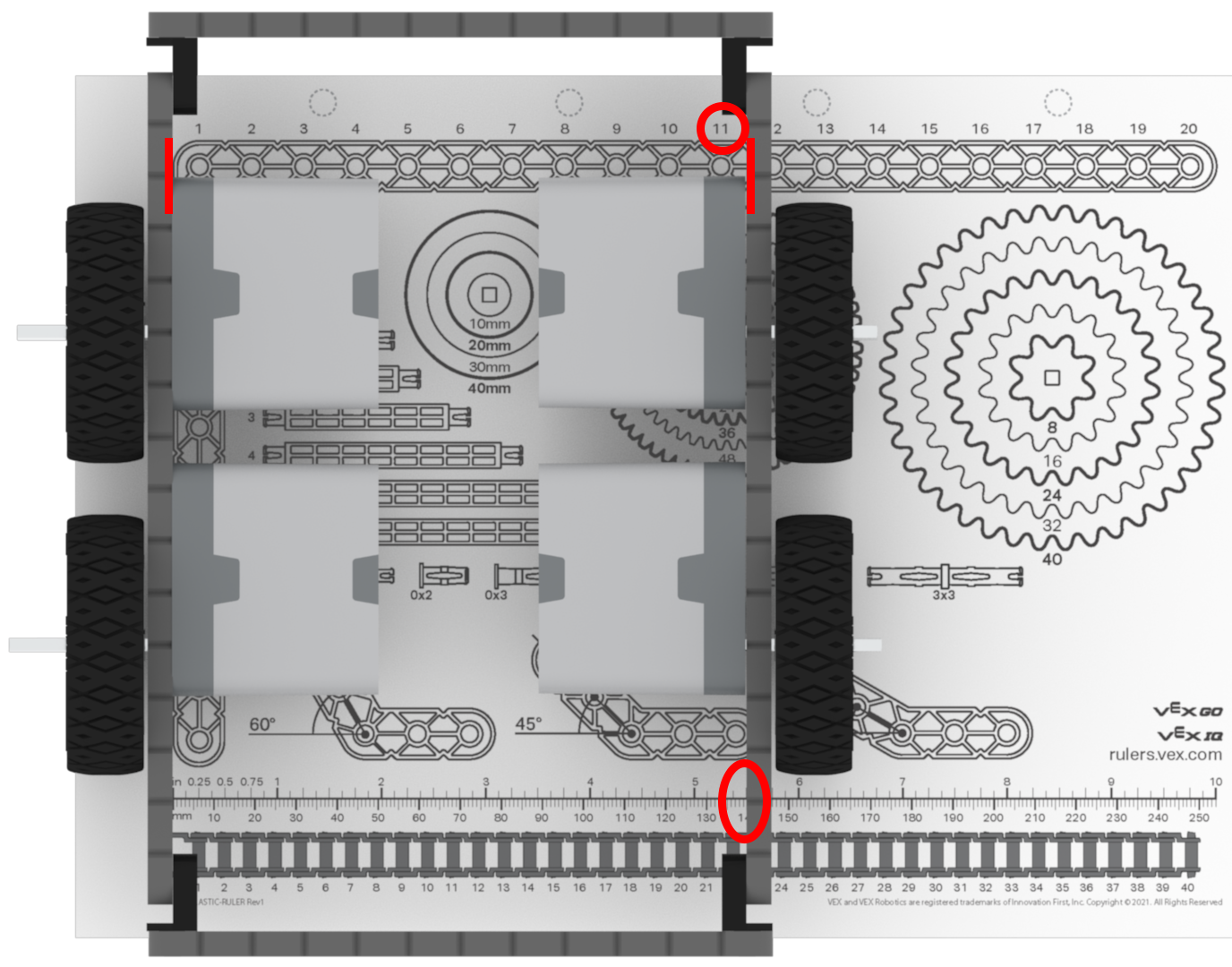

Medición de la distancia entre vigas en un chasis de robot. Este ejemplo muestra la distancia entre las vigas en el chasis del robot que mide 11 pasos o 5.5 pulgadas.

Diagrama que ilustra cómo medir un eje de paso 8x usando una regla de viga, parte de los recursos educativos de VEX Rulers.

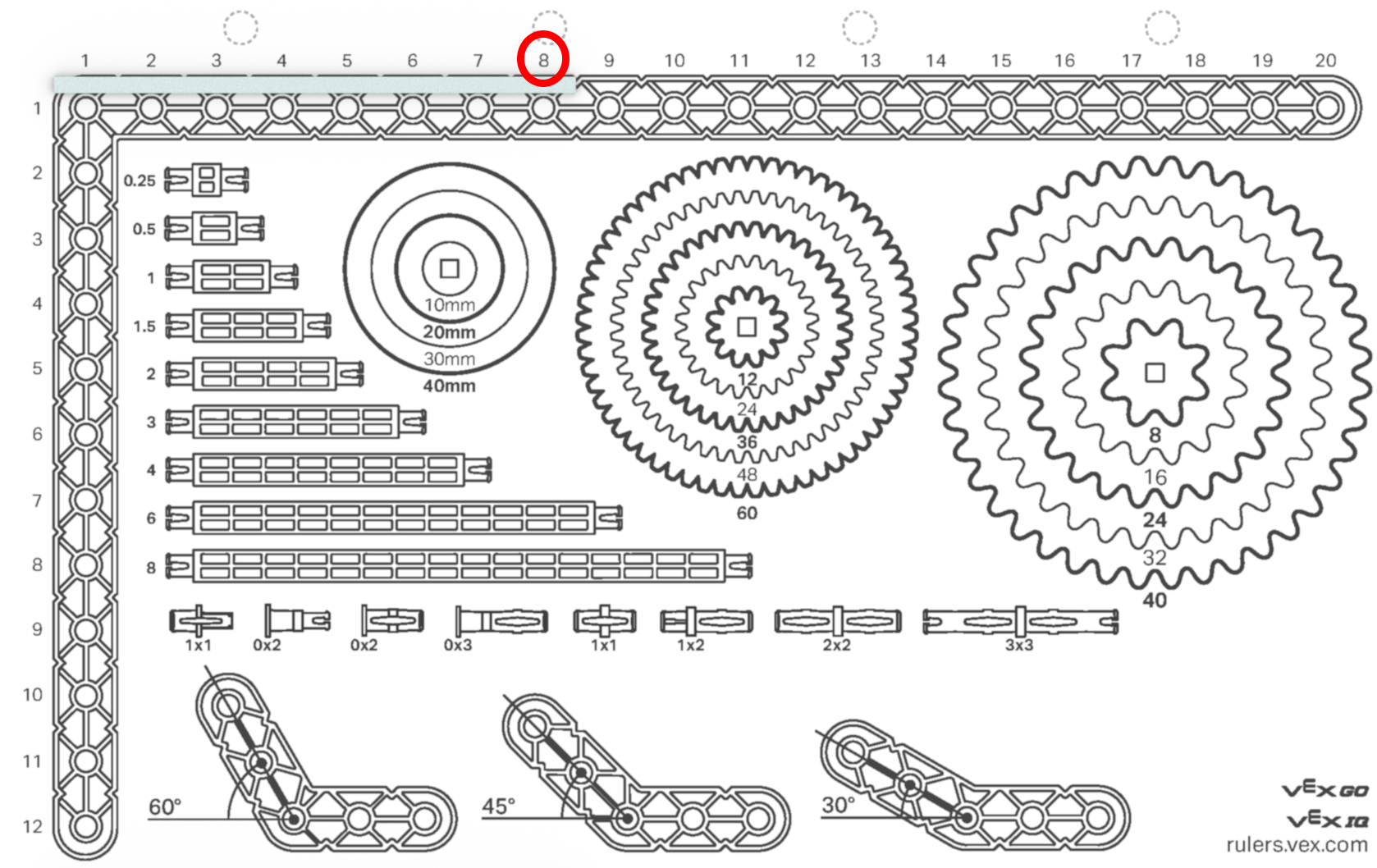

Usar el paso para medir la longitud de un eje. Este ejemplo muestra un eje de 8 pasos.

Imagen de una regla que mide un eje de paso 8x, que ilustra el proceso de medición con fines educativos en la sección Reglas VEX.

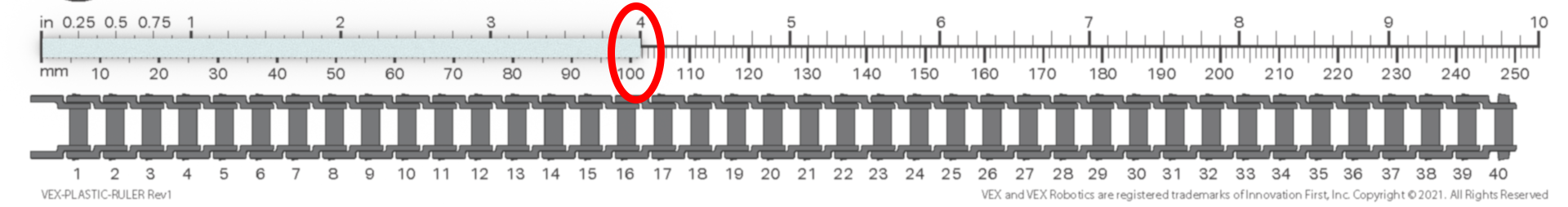

Usar pulgadas/milímetros para medir la longitud de un eje. Este ejemplo muestra un eje de 4"(4 pulgadas/102 milímetros).

Imagen de un componente de la cadena VEX, utilizado en robótica educativa, que muestra su diseño y estructura como referencia en la sección VEX Rulers.

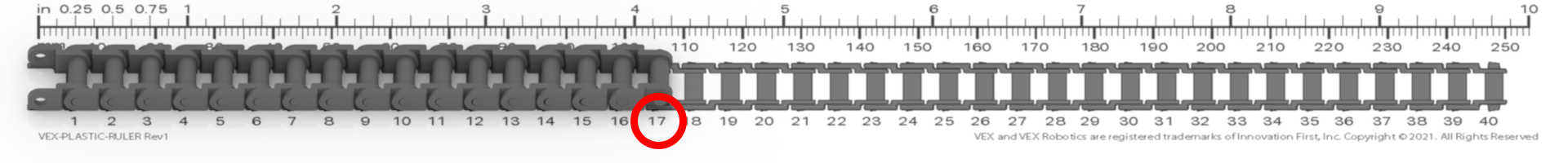

Medición del número de eslabones de la cadena en un sistema de cadena/piñón.
