Ya sea organizando piezas, siguiendo un conjunto de instrucciones de construcción o construyendo un diseño personalizado, identificar una pieza correctamente puede ser crucial para su éxito.

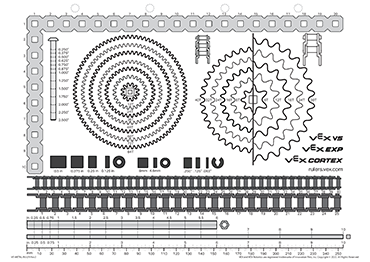

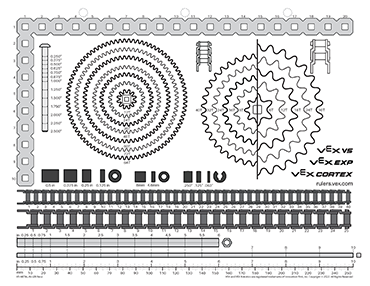

La regla de piezas metálicas VEX es una herramienta útil para ayudar a identificar las piezas.
Nota: al imprimir el .pdf, asegúrese de establecerlo en una escala del 100%.
Uso de la regla para identificar piezas
La regla de piezas metálicas VEX se puede utilizar para identificar piezas mientras se organizan las piezas o siguiendo un conjunto de instrucciones de construcción. La escala en la regla es 1:1, por lo que las piezas se pueden colocar simplemente en la parte superior de la regla.

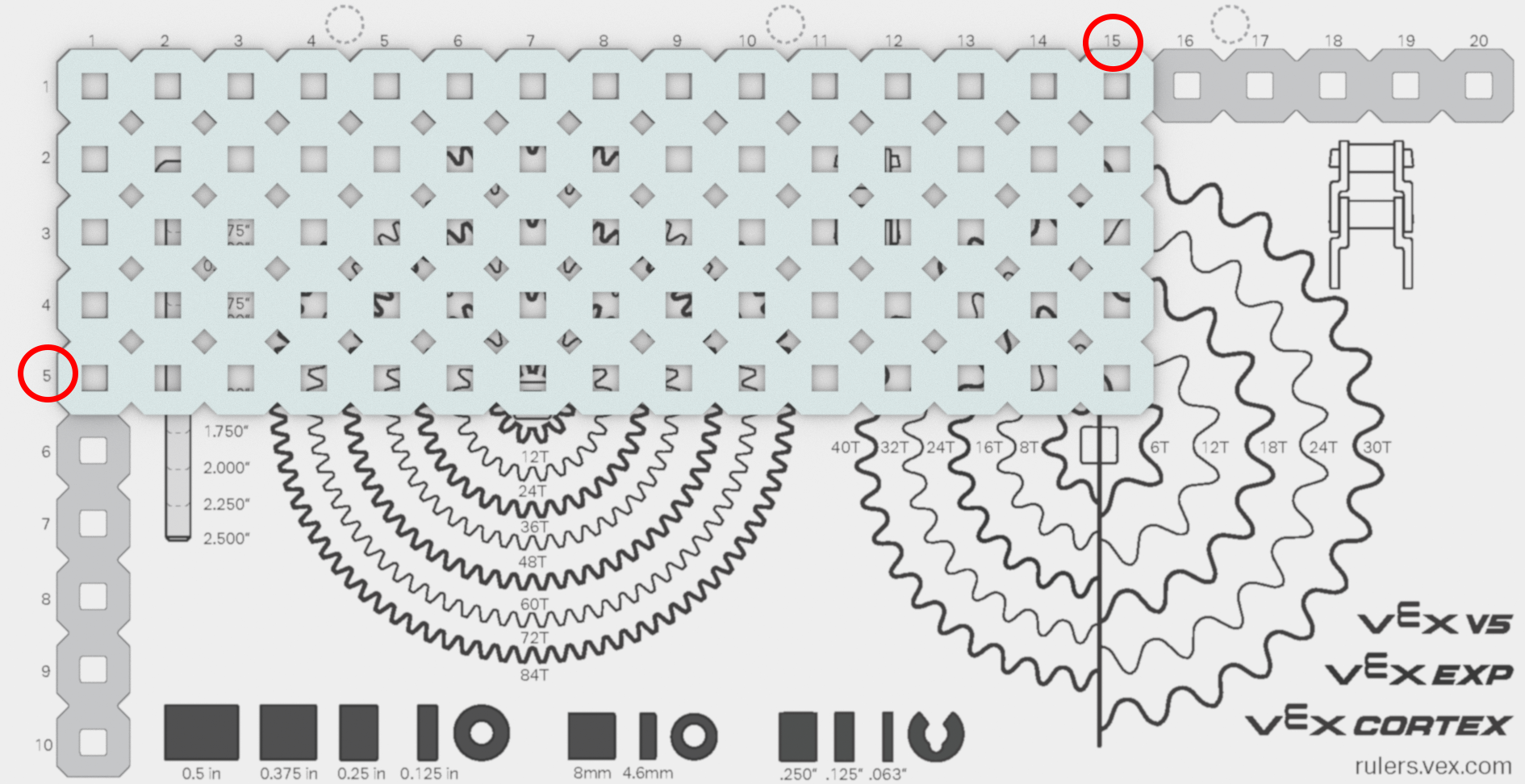

Medición de metales estructurales. El ejemplo que se muestra es una placa de 5x15.
- 5 indica un ancho de 5 unidades de paso.
- 15 indica una longitud de 15 unidades de paso.

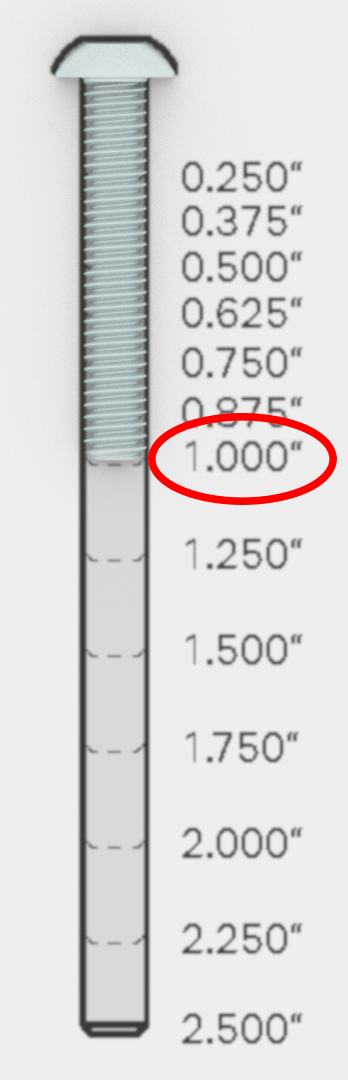

Tornillos de medición. El ejemplo que se muestra es un tornillo de estrella de 1.0 pulgada #8-32.

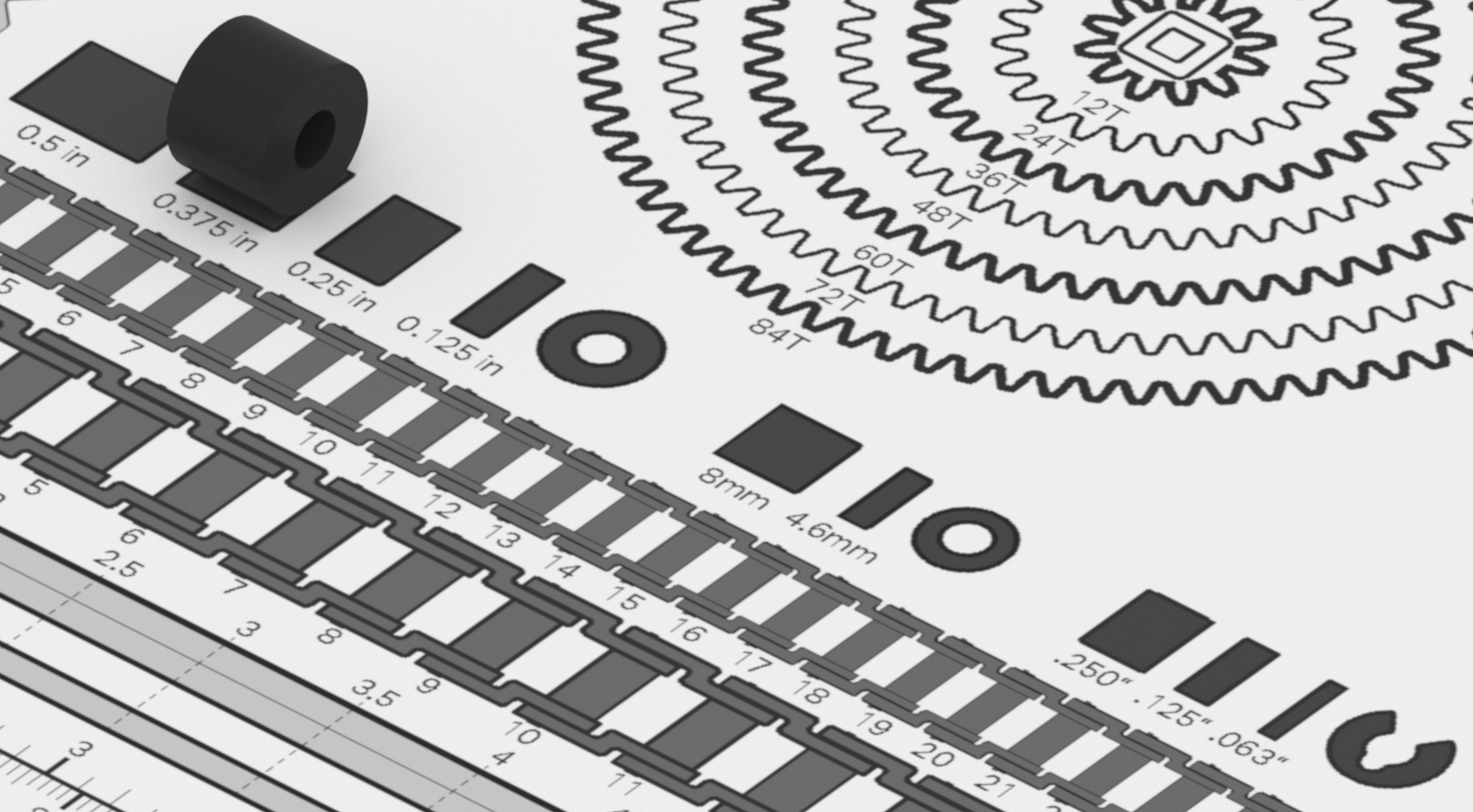

Espaciadores de medición. El ejemplo que se muestra es un espaciador de 0.375 pulgadas.

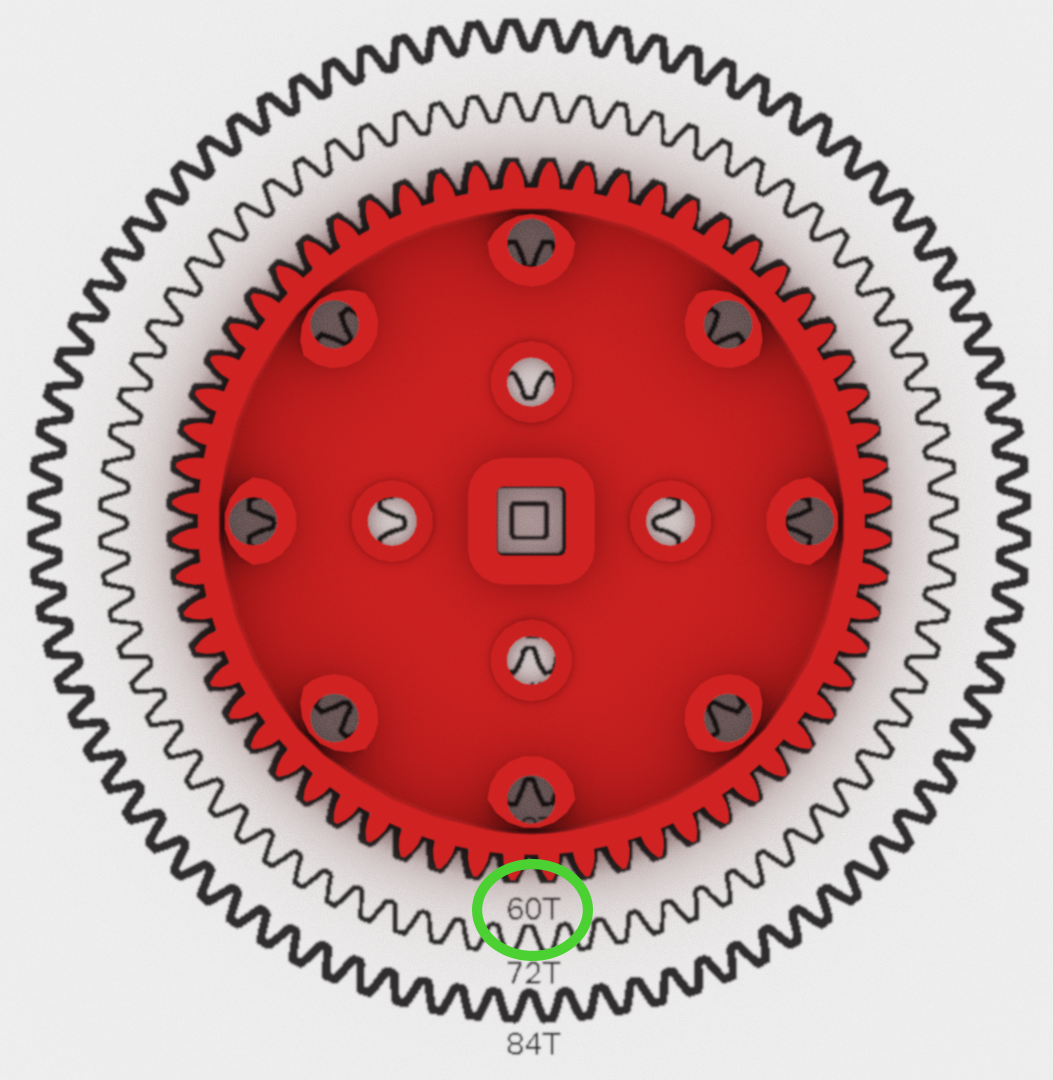

Engranajes de medición. El ejemplo que se muestra es un engranaje de 60 dientes.

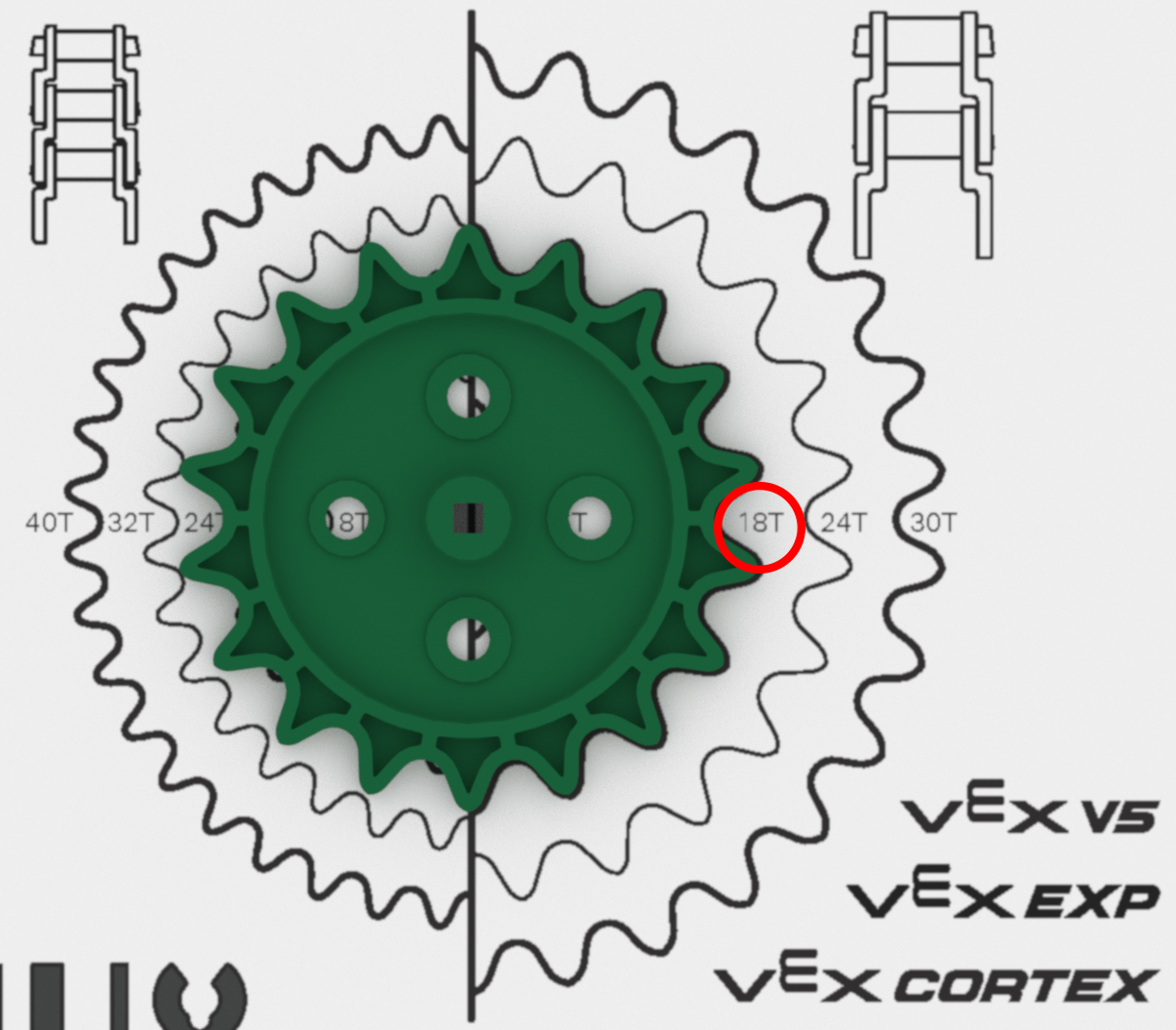

Ruedas dentadas de medición. El ejemplo que se muestra es una rueda dentada de 18 dientes.

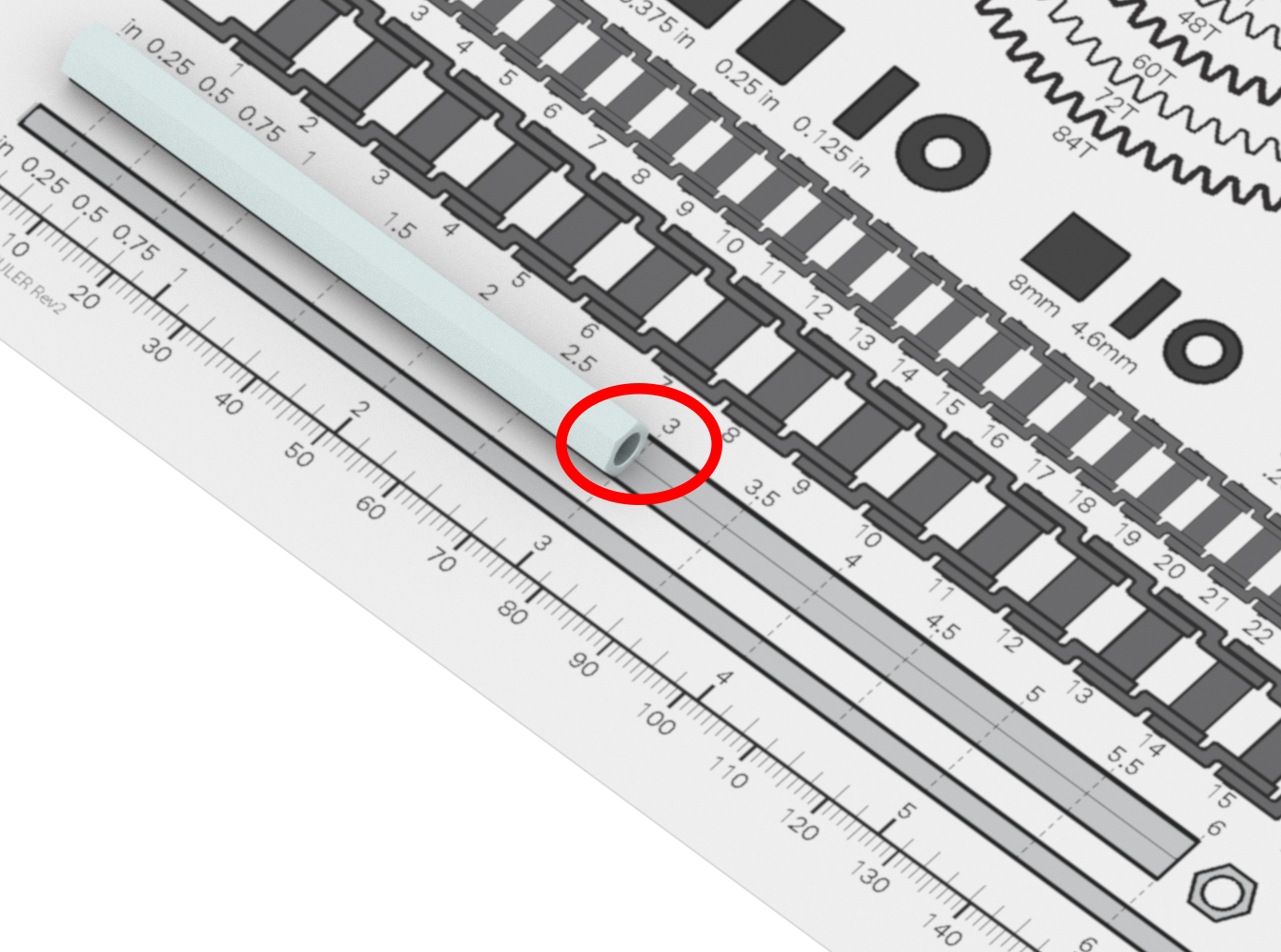

Medición de separaciones. El ejemplo que se muestra es un enfrentamiento de 3 pulgadas.

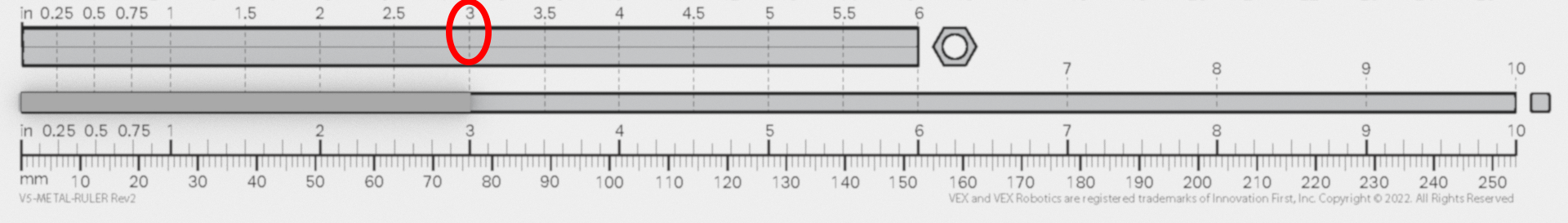

Mida los ejes. El ejemplo que se muestra es un eje de 3 pulgadas.
Uso de la regla mientras se ensambla un robot
La regla de piezas metálicas VEX también se puede utilizar como herramienta de medición para medir piezas y distancias. Esto puede ser muy útil cuando se diseña y ensambla un robot personalizado que no tiene instrucciones específicas con respecto a la selección de piezas.
Consejo y truco: El .pdf de la regla de piezas metálicas VEX se puede imprimir en una transparencia de plástico transparente. Esto permitirá que la regla se superponga en el robot y se pueden realizar mediciones midiendo a través de la regla.
Estos son algunos ejemplos de cómo usar la regla mientras se ensambla un robot personalizado.

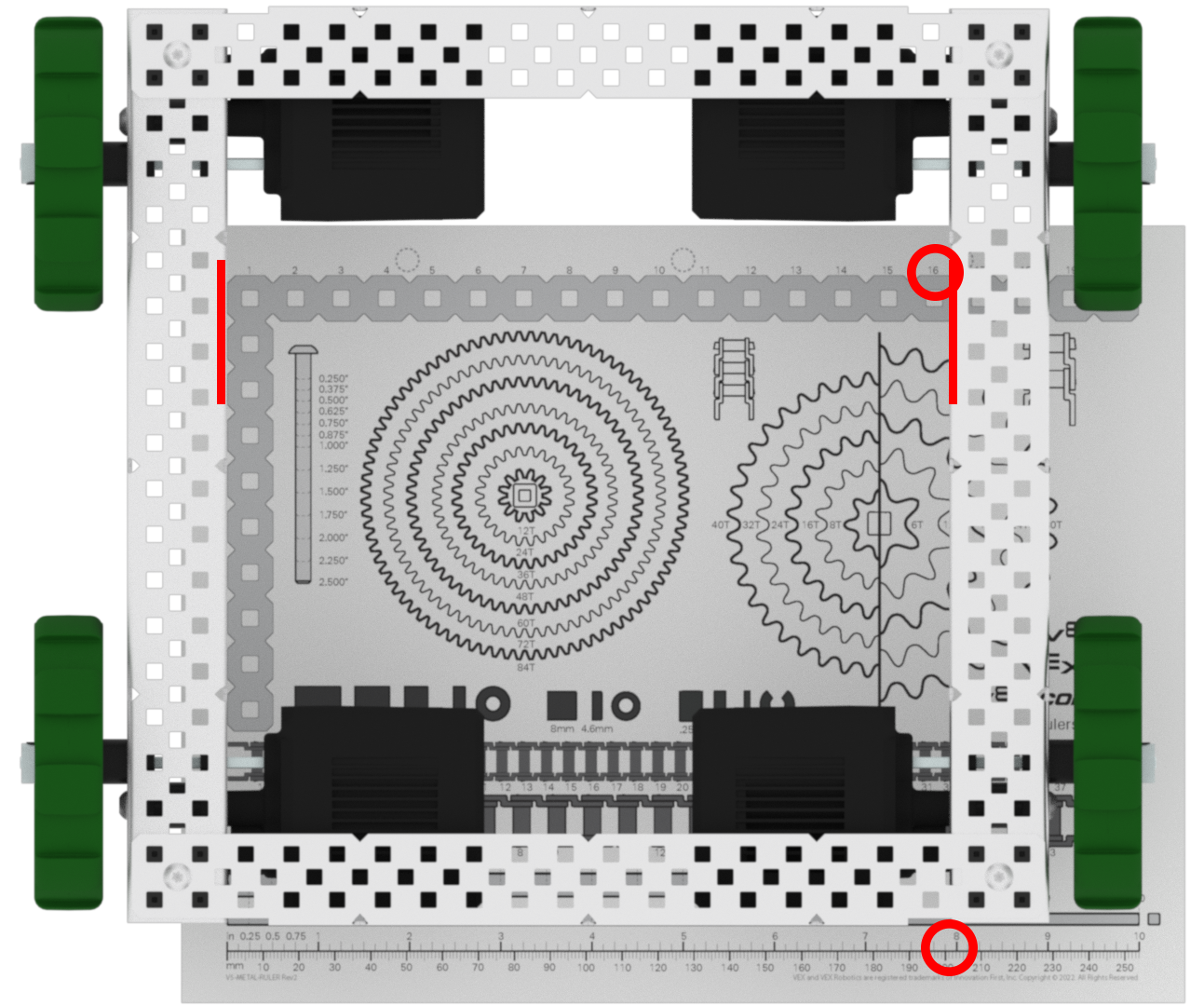

Medición de la distancia entre los canales C en el chasis de un robot. Este ejemplo muestra los canales en C en el chasis del robot que miden 16 pasos u 8 pulgadas.

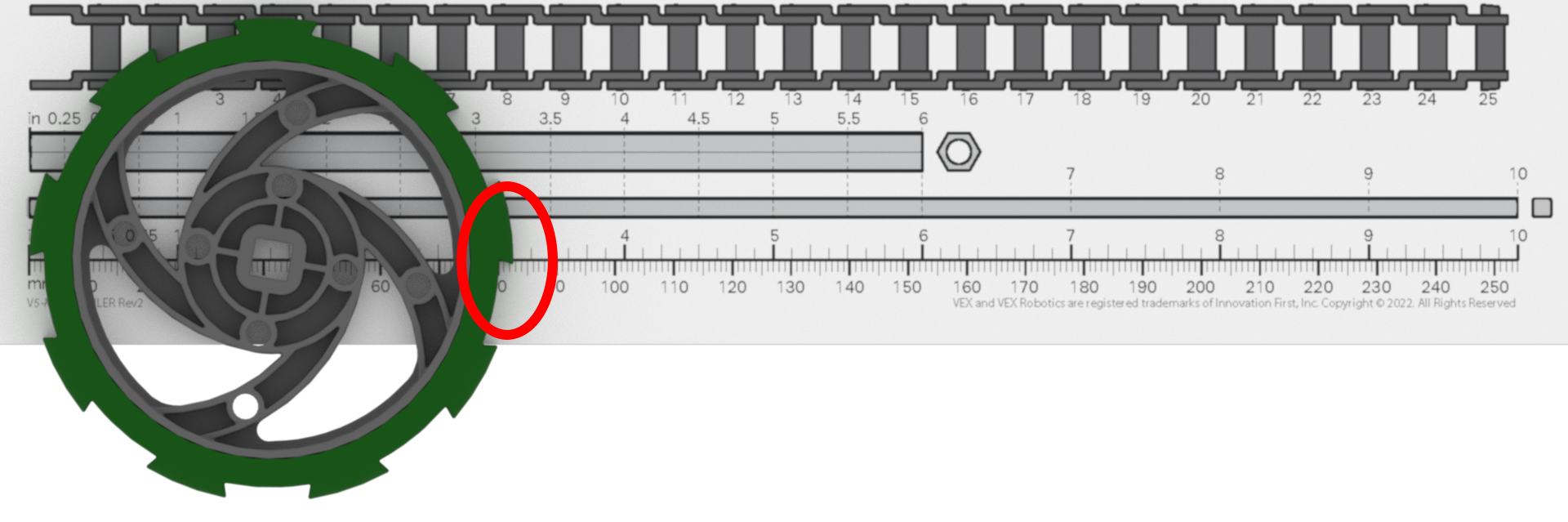

Usar pulgadas/milímetros para medir el diámetro de las ruedas. El ejemplo que se muestra es una rueda de tracción de 3,25 pulgadas (3,25 pulgadas/83 milímetros).

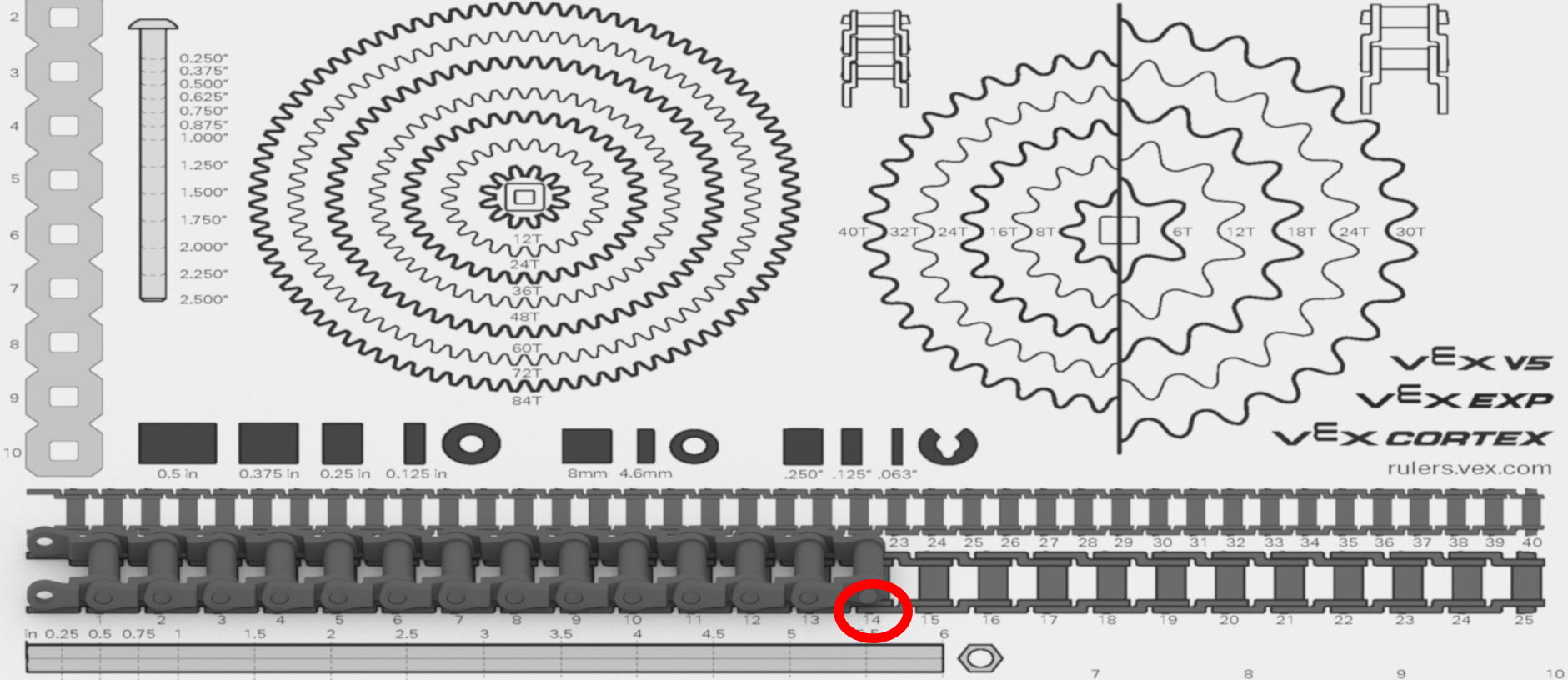

Medición del número de eslabones de la cadena en un sistema de cadena/piñón.
Tenga en cuenta que hay dos cadenas de diferentes tamaños en la regla, esto se debe a que hay dos ruedas dentadas de diferentes tamaños.
La cadena superior de la regla es para ruedas dentadas 6P y la cadena inferior es para ruedas dentadas de alta resistencia.
- Piñones 6P - La cadena mide 6.35mm / 0.25"
- Piñones de alta resistencia - Cadena de 9,79mm / 0,385"
