Configuración de dispositivos de entrada y salida digital de 3 cables en VEXcode V5 – Biblioteca VEX

Al comenzar a programar con VEXcode V5, los bloques de entrada y salida digital no aparecerán en el cuadro de herramientas hasta que se hayan configurado.

Agregar un dispositivo digital de entrada o salida digital de 3 cables

Para configurar un dispositivo de entrada o salida digital:

Barra de herramientas VEXcode V5 con el icono Dispositivos resaltado entre los iconos Visor de código y Consola de impresión.

Seleccione el botón Dispositivos para abrir la ventana Dispositivos.

Menú Dispositivos VEXcode V5 con el botón Agregar un dispositivo mostrado.

Selecciona "Agregar un dispositivo".

Menú Dispositivos VEXcode V5 después de que se haya seleccionado el botón Agregar un dispositivo. La opción de 3 cables está resaltada.

Selecciona "3 CABLES".

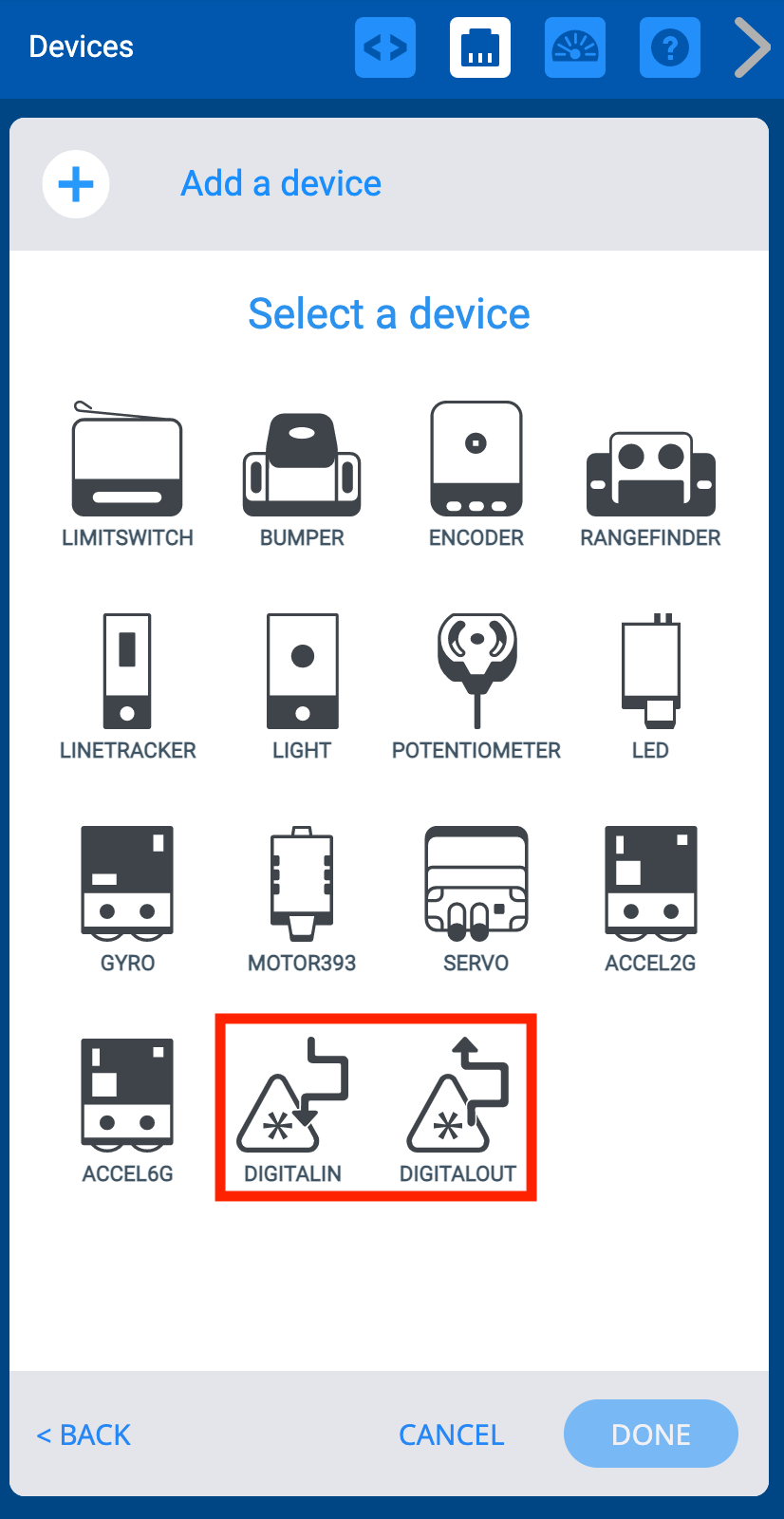

Menú Dispositivos VEXcode V5 después de seleccionar la opción de dispositivo de 3 cables. Se muestra un menú de dispositivos de 3 cables y se resaltan las opciones de entrada y salida digital.

Seleccione ‘DIGITALIN’ o ‘DIGITALOUT’.

Menú Dispositivos VEXcode V5 después de configurar el puerto del nuevo dispositivo en A. A continuación, se resalta el botón Listo.

Seleccione a qué puerto está conectado el dispositivo en el VEX V5 Brain. Los puertos que ya están configurados para otros dispositivos no estarán disponibles. Una vez seleccionado el puerto, seleccione ‘Listo’ para enviar el dispositivo a la configuración o ‘Cancelar’ para volver al menú Dispositivos.

Nota: Al seleccionar ‘Cancelar’ se desharán los cambios que haya realizado en el dispositivo y no formarán parte de la configuración.

Cambio del número de puerto de un dispositivo digital de entrada o salida digital de 3 cables

Menú de dispositivos VEXcode V5 con los dispositivos de entrada y salida digital previamente agregados que se muestran.

Puede cambiar el número de puerto del dispositivo seleccionándolo en la ventana Dispositivos.

Menú Dispositivos VEXcode V5 después de cambiar el puerto del dispositivo a C. La opción del puerto C ahora está de color verde. A continuación, se resalta el botón Listo.

Seleccione un puerto diferente en la pantalla Selección de puertos y el número de puerto se volverá verde. A continuación, selecciona "Listo" para enviar el cambio.

VEXcode V5 Digital en bloque booleano se muestra con el menú desplegable del dispositivo abierto. El nuevo nombre del dispositivo de Digital In se muestra en el menú desplegable y se lee DigitalInC.

Si cambia el puerto de un dispositivo que ya se está utilizando en su proyecto, deberá actualizar el nombre del dispositivo en el bloque al nuevo nombre utilizando el menú desplegable.

Cambiar el nombre de un dispositivo de 3 cables de entrada o salida digital

Ventana Dispositivos VEXcode V5 con las opciones de entrada digital mostradas. Arriba, el nombre del dispositivo aparece resaltado para indicar que se puede cambiar el nombre.

Puede cambiar el nombre del dispositivo cambiando el nombre en el cuadro de texto en la parte superior de la pantalla Selección de puerto. Si selecciona un nombre no válido, el cuadro de texto se resaltará en rojo para indicar. A continuación, seleccione "Listo" para enviar los cambios del dispositivo a la configuración.

Nota: para obtener más información sobre las reglas de nomenclatura para variables y dispositivos, consulte este artículo de la Biblioteca VEX.

VEXcode V5 Digital en bloque booleano se muestra con el menú desplegable del dispositivo abierto. El nuevo nombre del dispositivo de Digital In se muestra en el menú desplegable y se lee SignalIn.

Si cambia el nombre de un dispositivo que ya se está utilizando en su proyecto, deberá actualizar el nombre del dispositivo en el bloque al nuevo nombre utilizando el menú desplegable.

Eliminación de un dispositivo digital de entrada o salida digital de 3 cables

Ventana Dispositivos VEXcode V5 con las opciones de entrada digital mostradas. A continuación, se resalta el botón Eliminar.

El dispositivo se puede eliminar seleccionando la opción ‘Eliminar’ en la parte inferior de la pantalla de Selección de puertos.

Nota: Si elimina un dispositivo que ya se está utilizando en su proyecto, su proyecto generará un error si intenta descargarlo hasta que también elimine los bloques que estaban utilizando el dispositivo eliminado.
