V5 Almacenamiento del kit de celda de trabajo - Contenedor 1: Hardware de STEM LABS

Este artículo cubrirá las piezas del kit de celda de trabajo V5 que se organizarán en el contenedor de almacenamiento 1.

Hay dos componentes para organizar la Contenedor de Almacenamiento 1:

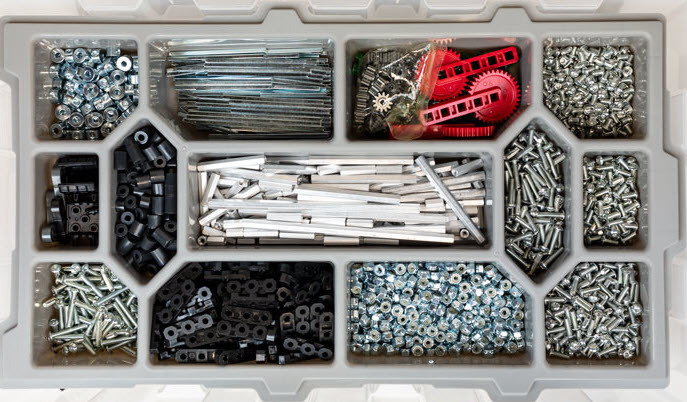

La bandeja de almacenamiento 1 del kit de celda de trabajo V5 se ve desde arriba.

Bandeja

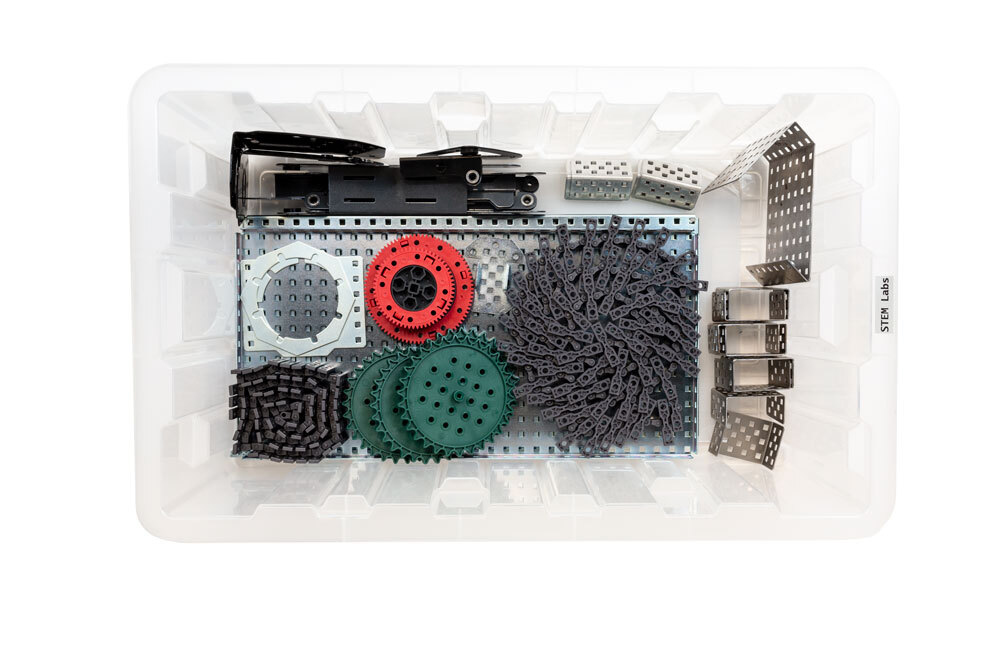

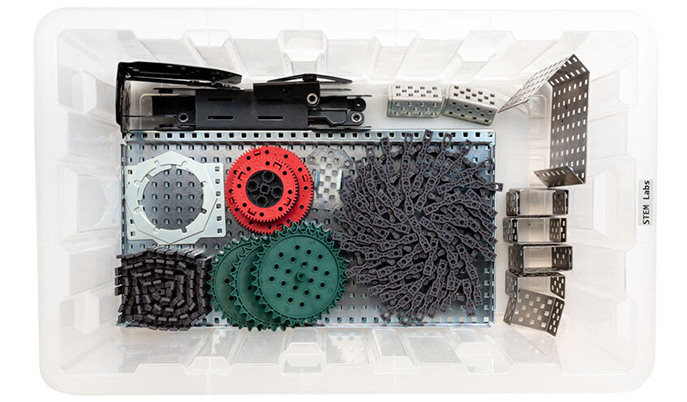

La base del contenedor de almacenamiento 1 del kit de celda de trabajo V5 se ve desde arriba.

Base

Este artículo organiza cada pieza en la papelera 1 y proporciona la siguiente información en forma de tabla de izquierda a derecha:

  • Parte: Este es el nombre de la parte. Se proporcionan hipervínculos para piezas de repuesto disponibles para comprar individualmente en vexrobotics.com.
  • Foto: Esta es una imagen de la pieza. Utilice esto como referencia mientras desempaqueta su kit y construye la célula de trabajo V5.
  • Número de pieza: si una pieza viene en un kit, bolsa o caja más grande, se proporciona el número de pieza del kit, bolsa o caja y el número de pieza individual. Estos números de pieza pueden ser útiles al desempaquetar su kit y al construir la Workcell V5.
  • Cantidad: Esta es la cantidad de cada parte proporcionada. Utilice esto para asegurarse de tener el número correcto de piezas en cada ubicación en el contenedor o la bandeja durante el desembalaje.
  • Notas de la maleta: esta columna proporciona información sobre cómo se recibirán la pieza o piezas de ese kit, bolsa o caja. Si las piezas vienen en un kit, bolsa o caja más grande, se proporciona una imagen de la etiqueta como referencia. Utilícelos como referencia al desempaquetar su kit.
  • Ubicación: esta es una imagen de la papelera o bandeja con un resaltado sobre dónde se debe colocar la pieza en esa papelera o bandeja. Esta información también puede ser útil al construir la célula de trabajo V5 si se necesita un recordatorio de dónde se encuentra una pieza.
    • Consejos útiles: se proporcionan en la columna Ubicación. Estas sugerencias proporcionan contexto o información adicional sobre el embalaje, la identificación de los números de pieza o consejos para una organización adicional.

Contenedor de almacenamiento 1: bandeja

Pieza Foto Número de pieza Cantidad Notas de la maleta Ubicación

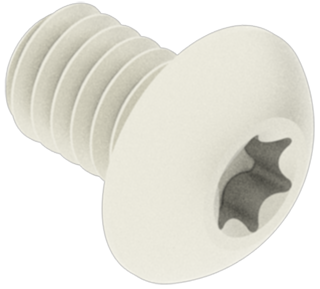

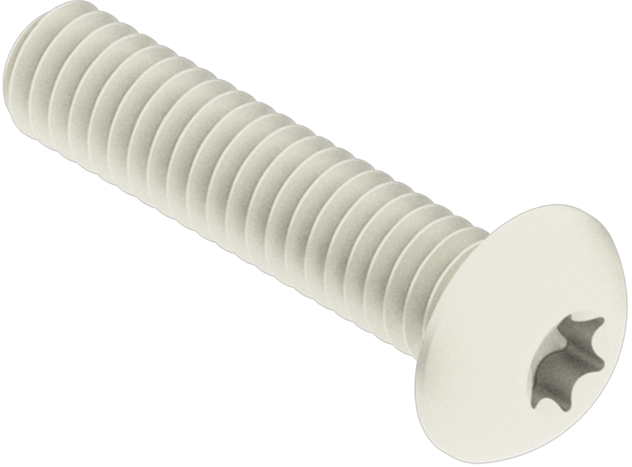

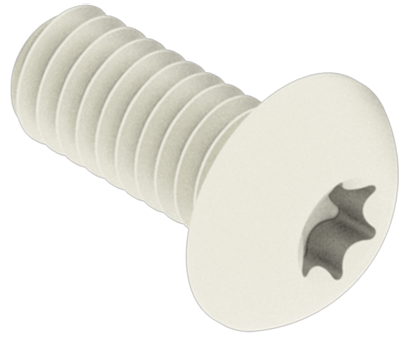

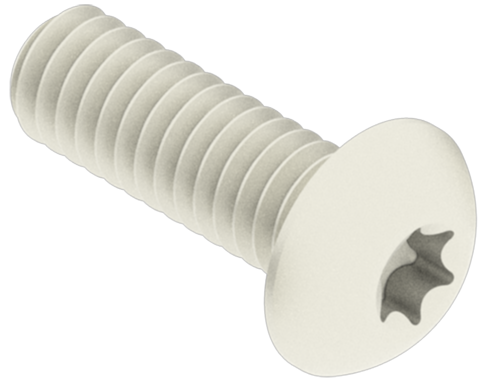

Tornillo de estrella #8-32 x 1/4" Tornillo de estrella #8-32 x 1/4 de pulgada. 276-4990-001 300 Viene en 3 bolsas de 100

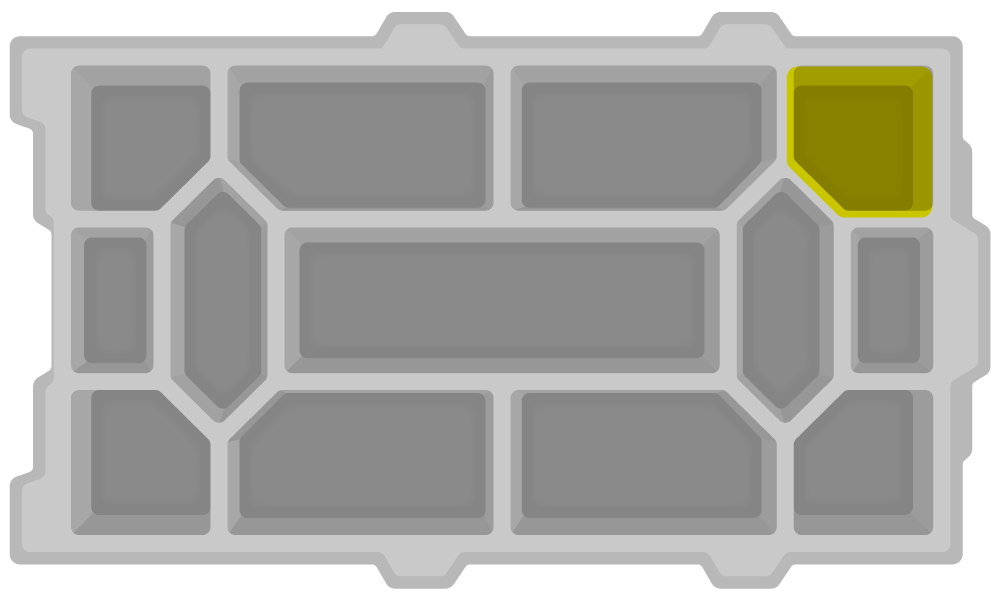

La ubicación de esta pieza se destaca en la esquina superior derecha de la bandeja.

Consejo útil:

Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com  para distinguir e identificar fácilmente los diferentes tamaños de tornillos.
Tornillo de estrella #8-32 x 3/8" Tornillo de transmisión en estrella #8-32 x 3/8 pulgadas. 276-4991-001 100 Viene en 1 bolsa de 100

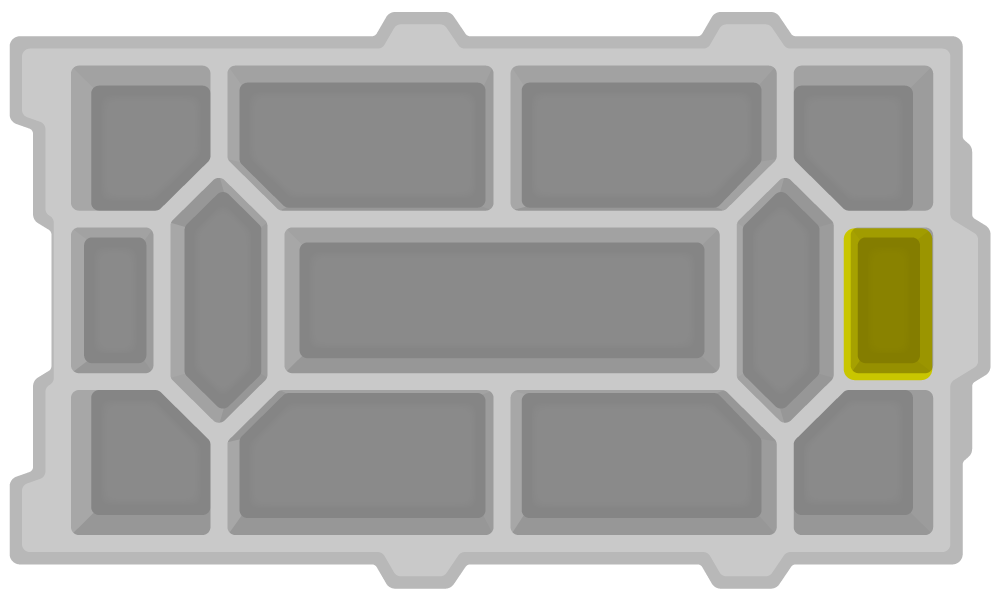

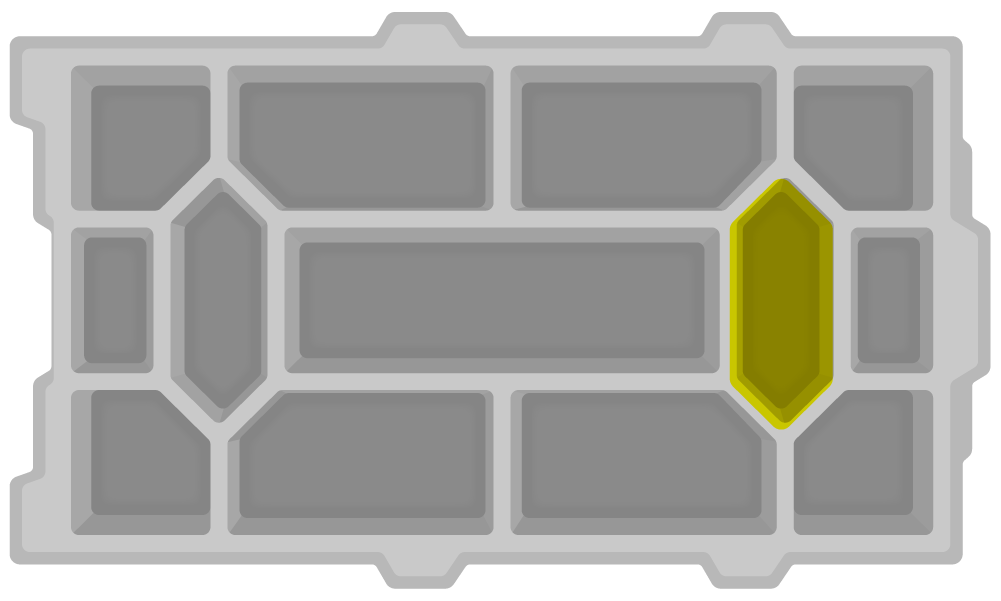

La ubicación de esta pieza se resalta en el lado derecho de la bandeja.

Consejo útil:

Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com  para distinguir e identificar fácilmente los diferentes tamaños de tornillos.
Tornillo de estrella #8-32 x 1/2" Tornillo de transmisión en estrella #8-32 x 1/2 pulgada. 276-4992-001 300 Viene en 3 bolsas de 100

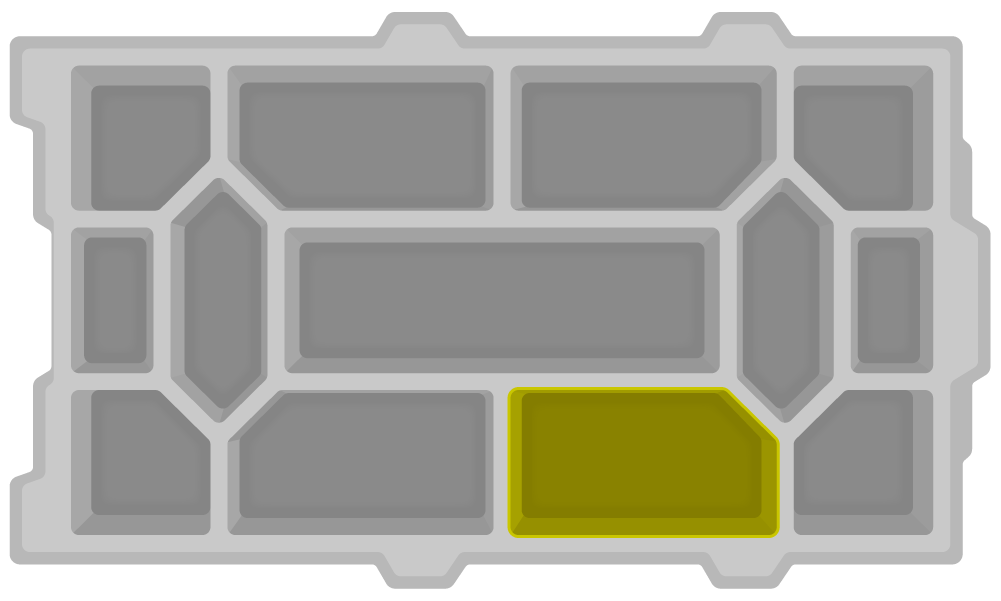

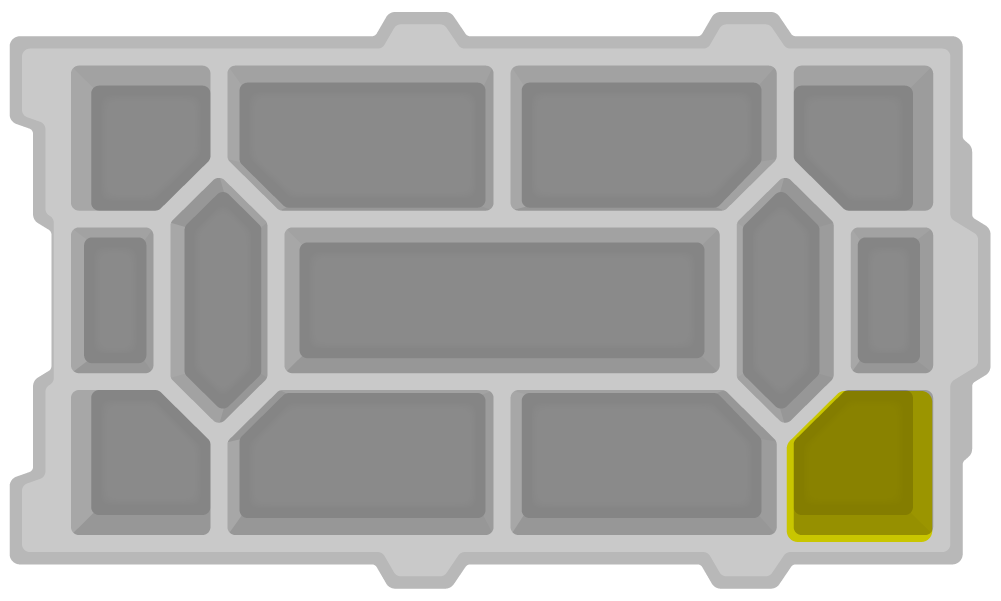

La ubicación de esta pieza se destaca en la esquina inferior derecha de la bandeja.

Consejo útil:

Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com  para distinguir e identificar fácilmente los diferentes tamaños de tornillos.

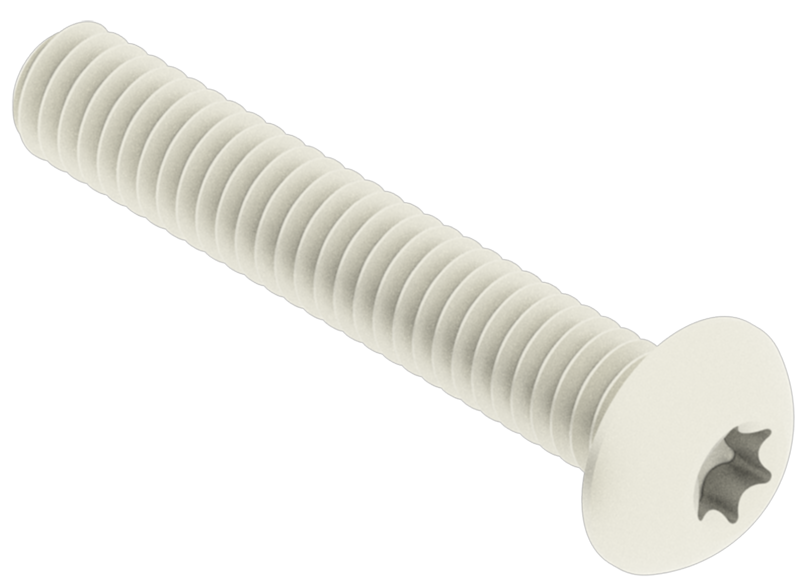

Tornillo de estrella #8-32 x 3/4" Tornillo de estrella #8-32 x 3/4 de pulgada. 276-4994-001 100 Viene en 1 bolsa de 100

La ubicación de esta pieza se resalta en el lado derecho de la bandeja.

Consejo útil:

Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com  para distinguir e identificar fácilmente los diferentes tamaños de tornillos.
Tornillo de estrella #8-32 x 1.000" Tornillo de transmisión en estrella #8-32 x 1 pulgada. 276-4996-001 100 Viene en 1 bolsa de 100

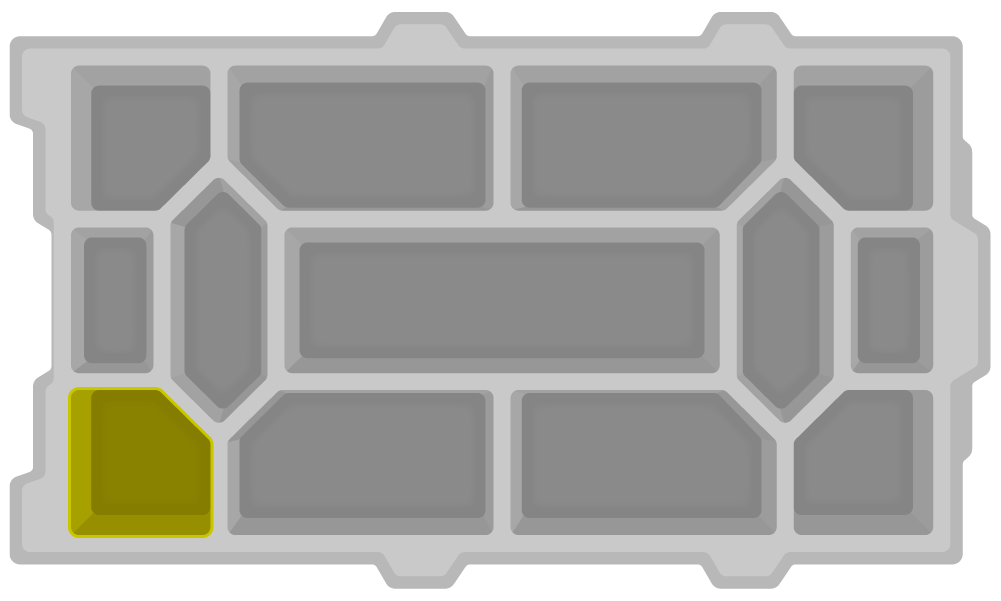

La ubicación de esta pieza se destaca en la esquina inferior izquierda de la bandeja.

Consejo útil:

Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com  para distinguir e identificar fácilmente los diferentes tamaños de tornillos.

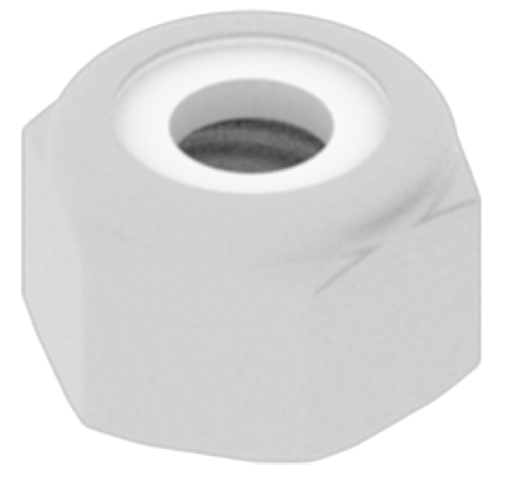

#8-32 Tuerca Nylock #8-32 Tuerca Nylock. 275-1027-001 400 Viene en 4 bolsas de 100 La ubicación de esta pieza se resalta en la parte inferior de la bandeja.

Sugerencia útil: cuando vierta piezas en la bandeja, guarde las bolsas con cremallera. Estos se pueden usar más tarde para organizar las piezas que vienen en una bolsa de variedad.
Cojinete plano Cojinete plano. 100 rodamientos planos vienen en esta bolsa:
276-6820-806

5 rodamientos planos vienen en esta bolsa: 276-6009-808
Número de pieza

individual:
276-1209-001		 105 Viene en 5 bolsas de 20.

Las 5 piezas finales vienen en esta bolsa: Icono de una bolsa que contiene tres tipos de piezas incluyendo los rodamientos planos. 		La ubicación de esta pieza se resalta en la parte inferior de la bandeja.

Sugerencia útil: cuando vierta piezas en la bandeja, guarde las bolsas con cremallera. Estos se pueden usar más tarde para organizar las piezas que vienen en una bolsa de variedad.
Separador de 1/2" Separación de 1/2 pulgada. Esta pieza viene en la bolsa de separación:
276-7472-802 Número de pieza

individual:
275-1014-001

 40 Estas piezas vienen en la bolsa de separación

Lista de piezas de una bolsa que contiene las siete longitudes diferentes de separadores.

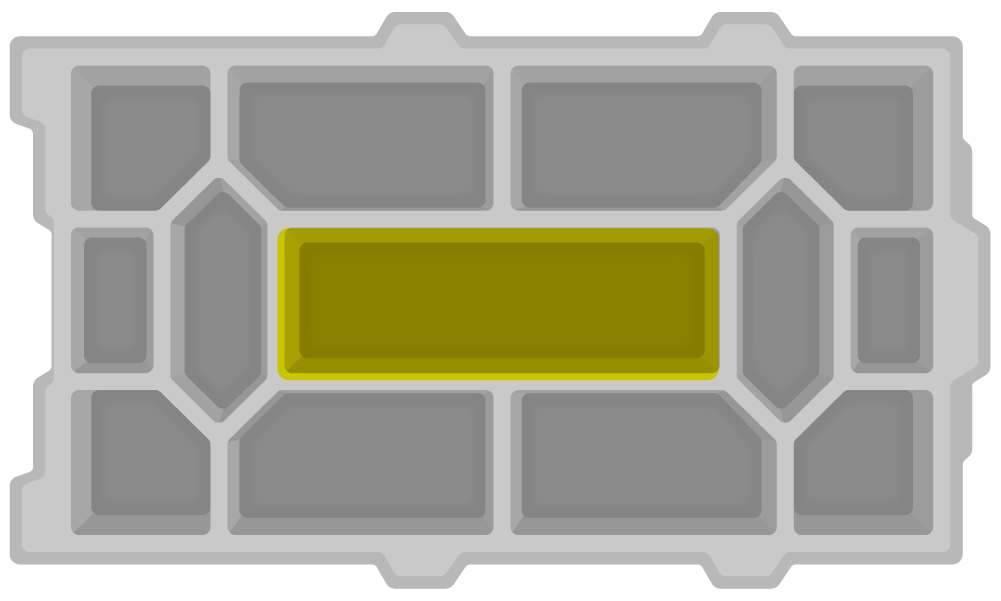

La ubicación de las piezas de separación se destaca en el centro de la bandeja.

Sugerencia útil: usa bolsas con cremallera adicionales al desempaquetar junto con cinta y un marcador para separar los separadores por tamaño en bolsas individuales para facilitar el acceso mientras construyes. Coloque el tamaño de los separadores y el número de pieza individual en el exterior de cada bolsa.



Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com  para distinguir e identificar fácilmente los diferentes tamaños de separador.
Separador de 3/4" Separador de 3/4 de pulgada. Esta pieza viene en la bolsa de separación:
276-7472-802 Número de pieza

individual:
275-1015-001		 4
Separación de 1.00" Separación de 1 pulgada. Esta pieza viene en la bolsa de separación:
276-7472-802 Número de pieza

individual:
275-1016-001		 52
Separación de 1.50" Separación de 1.5 pulgadas. Esta pieza viene en la bolsa de separación:
276-7472-802 Número de pieza

individual:
275-1017-001		 2
Separación de 2.00" Separación de 2 pulgadas. Esta pieza viene en la bolsa de separación:
276-7472-802 Número de pieza

individual:
275-1018-001		 34
Separación de 3.00" Separación de 3 pulgadas. Esta pieza viene en la bolsa de separación:
276-7472-802 Número de pieza

individual:
275-1020-001		 28

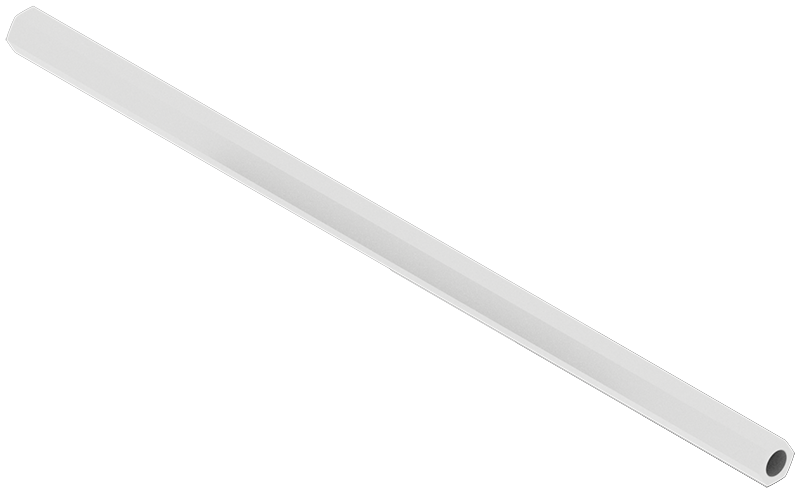

Separación de 6.00" Separador de 6 pulgadas. Esta pieza viene en la bolsa de separación:
276-7472-802 Número de pieza

individual:
275-1023-001		 4

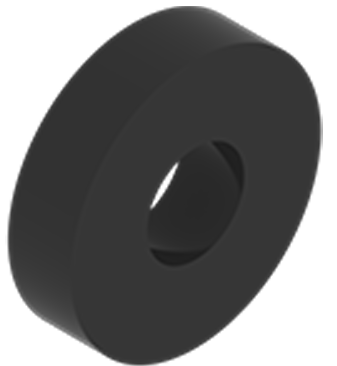

Espaciador de 0.125" Espaciador de 0.125 pulgadas. Esta pieza viene en un paquete variado: 276-6340
Número de pieza

individual:
276-5912-001		 30 Viene en 3 paquetes variados

Icono de un paquete de variedades VEX que contiene espaciadores de nailon.

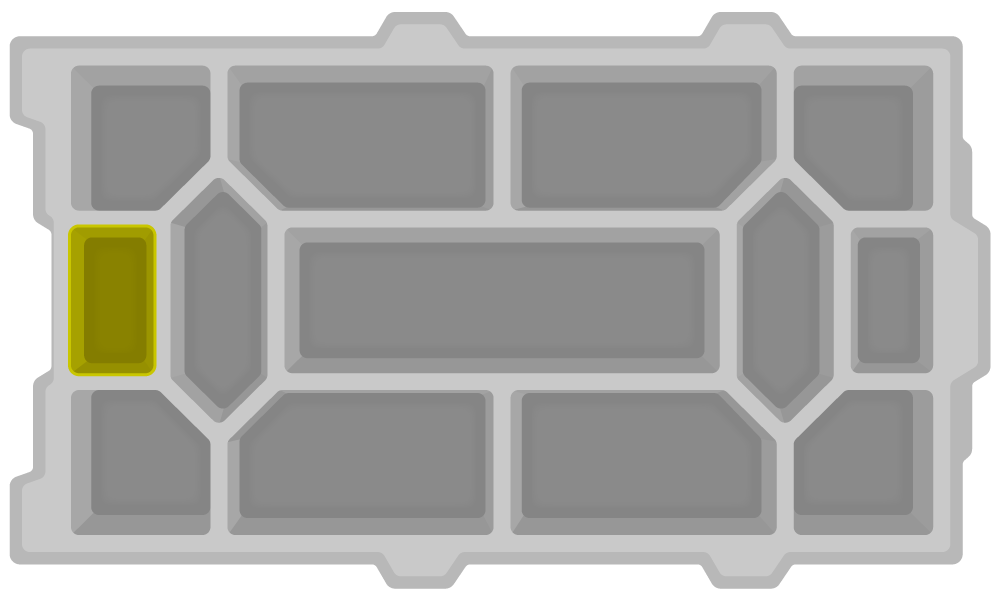

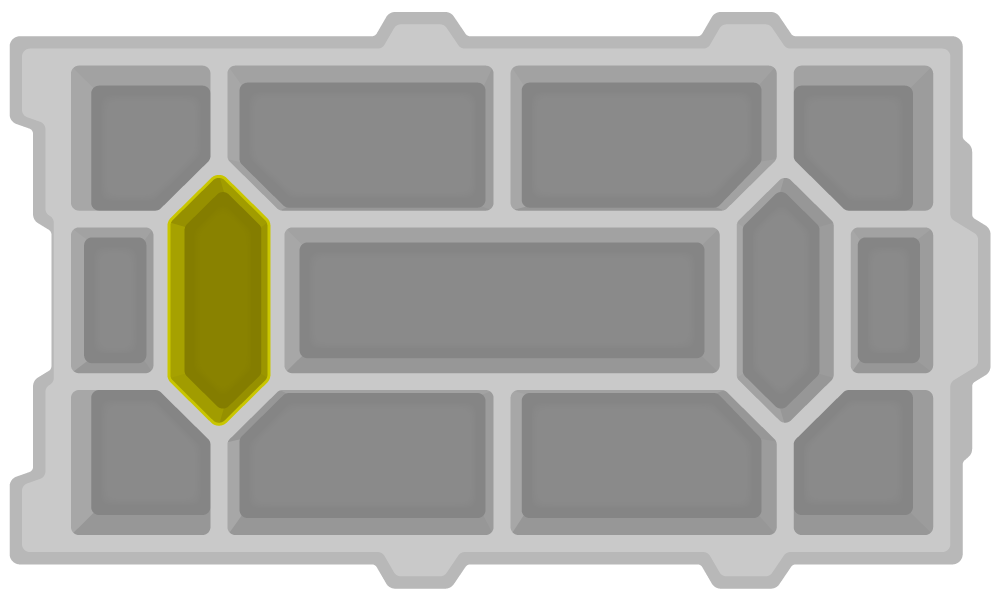

La ubicación de esta pieza se resalta en el lado izquierdo de la bandeja.

Sugerencia útil: usa bolsas con cremallera adicionales al desempaquetar junto con cinta y un marcador para separar los espaciadores por tamaño en bolsas individuales para facilitar el acceso mientras construyes. Coloque el tamaño de los espaciadores y el número de pieza individual en el exterior de cada bolsa.



Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com para distinguir e identificar fácilmente los diferentes tamaños de espaciadores.
Espaciador de 0.25" Espaciador de 0.25 pulgadas. Esta pieza viene en un paquete variado: 276-6340
Número de pieza

individual:
276-5913-001		 30

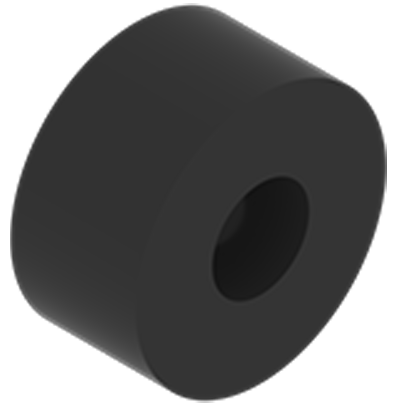

Espaciador de 0.375" Espaciador de 0.375 pulgadas. Esta pieza viene en un paquete variado: 276-6340
Número de pieza

individual:
276-5914-001		 30

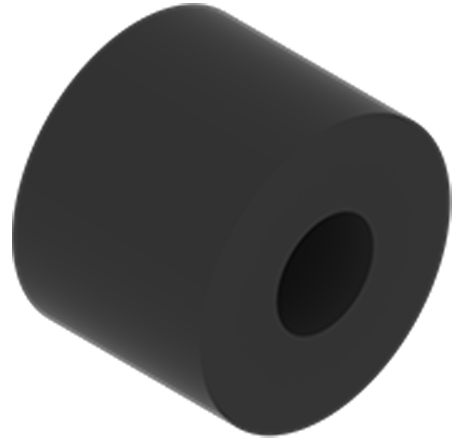

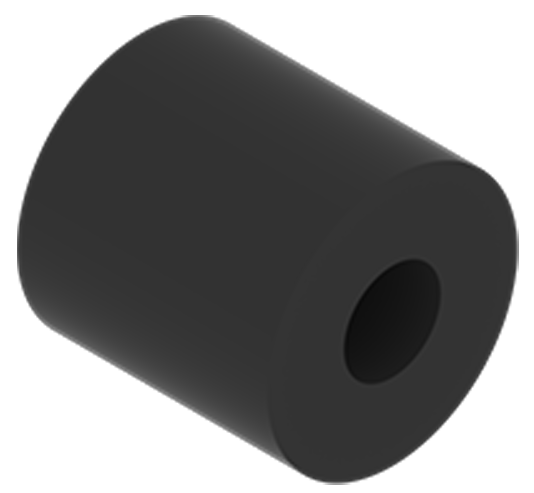

Espaciador de 0.50" Espaciador de 0.5 pulgadas. Esta pieza viene en un paquete variado: 276-6340
Número de pieza

individual:
276-5915-001		 30

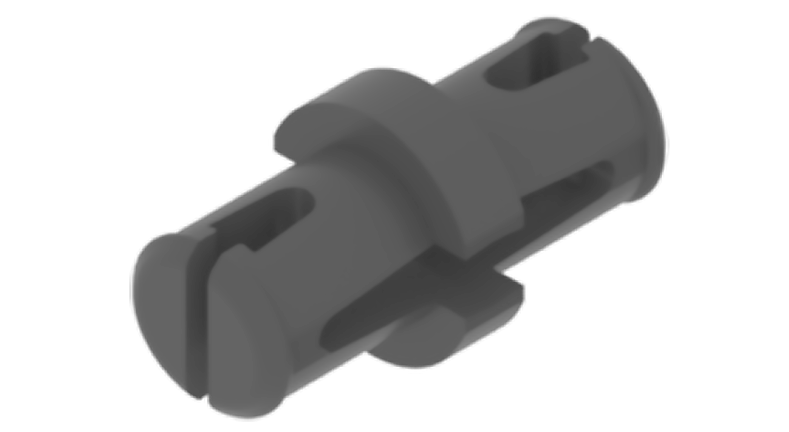

Pin conector 1x1 Clavija de conexión 1x1. Esta pieza viene en un paquete: 276-7472-801
Número de pieza

individual:
228-3616-060		 4 Viene en 1 paquete

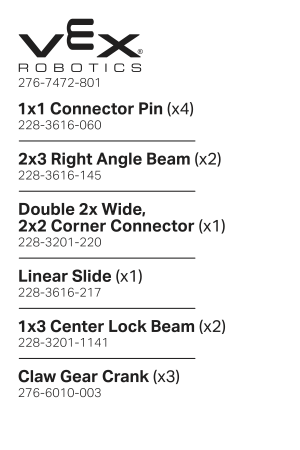

La lista de piezas de una bolsa que contiene seis tipos diferentes de piezas incluye las cinco enumeradas aquí. La lista completa incluye pasador de conector 1x1, viga de ángulo recto 2x3, doble ancho 2x, conector de esquina 2x2, deslizamiento lineal, viga de bloqueo central 1x3 y manivela de engranaje de garra. 		La ubicación de esta pieza se resalta en el lado izquierdo de la bandeja.

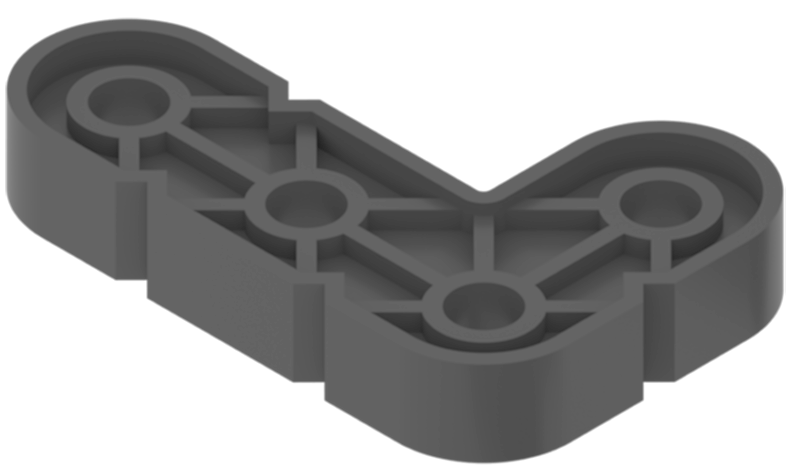

Viga en ángulo recto 2x3 Viga en ángulo recto 2x3. Esta pieza viene en un paquete: 276-7472-801
Número de pieza

individual:
228-3616-145		 2

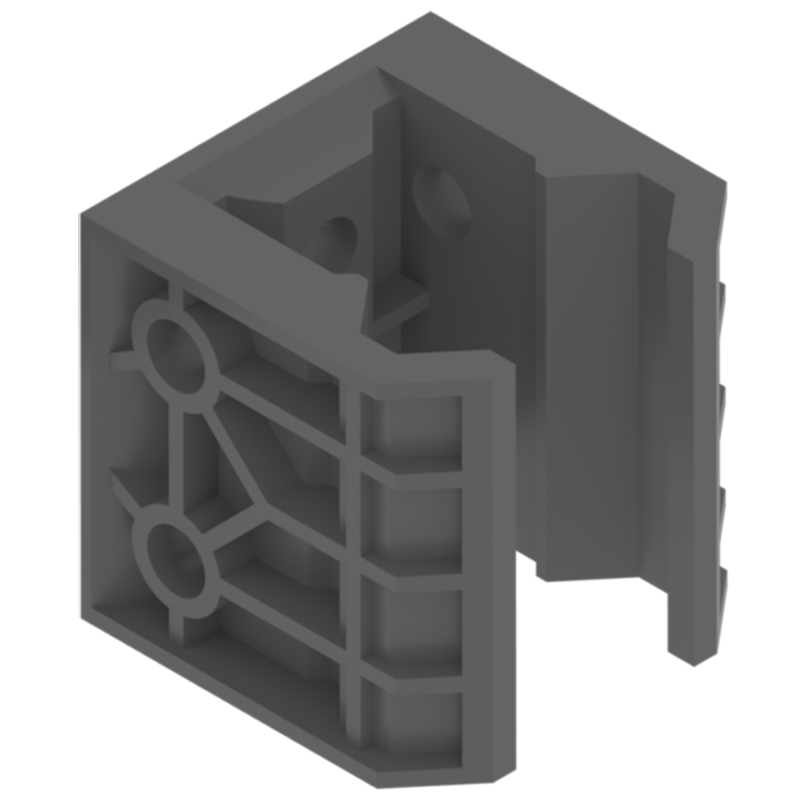

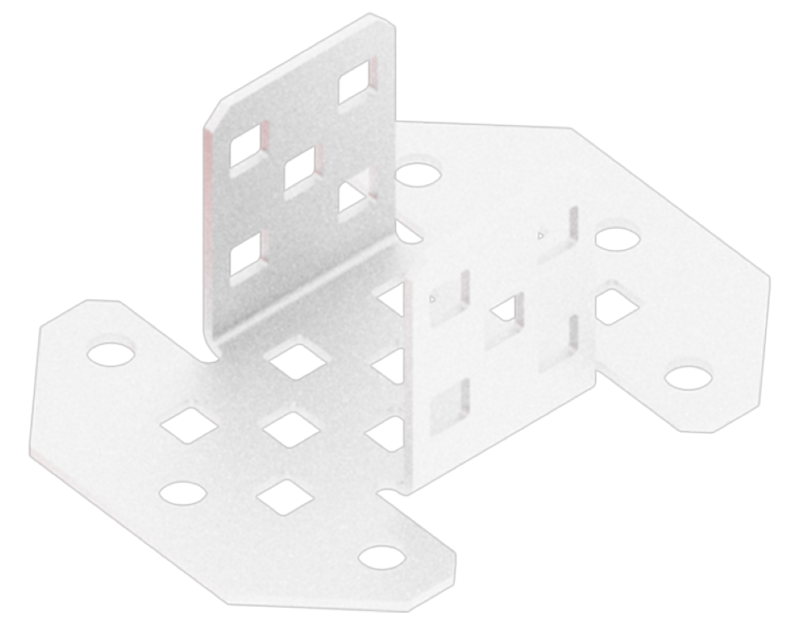

Conector de esquina doble 2x de ancho, 2x2 Conector de esquina doble 2x de ancho, 2x2. Esta pieza viene en un paquete: 276-7472-801
Número de pieza

individual:
228-3201-220		 1

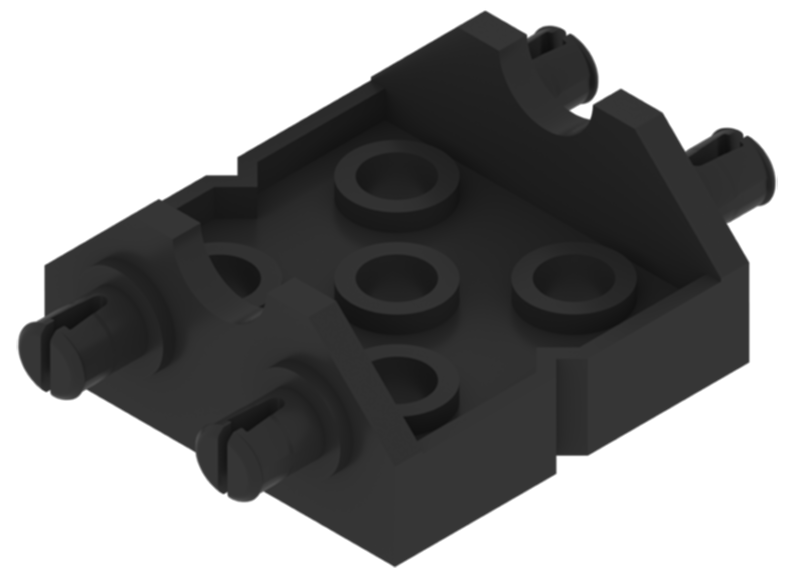

Diapositiva lineal Diapositiva lineal. Esta pieza viene en un paquete: 276-7472-801
Número de pieza

individual:
228-3616-217		 1

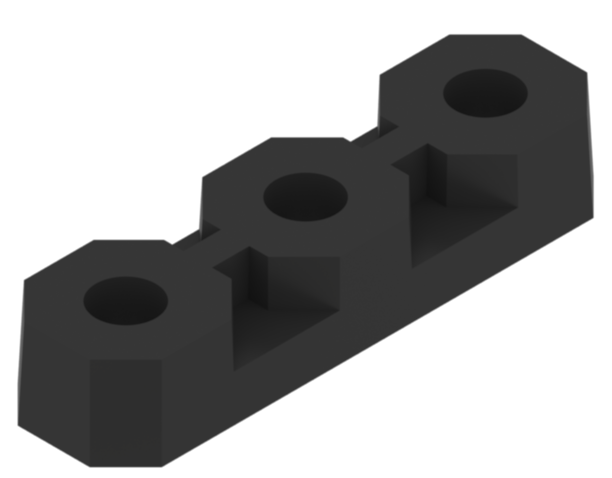

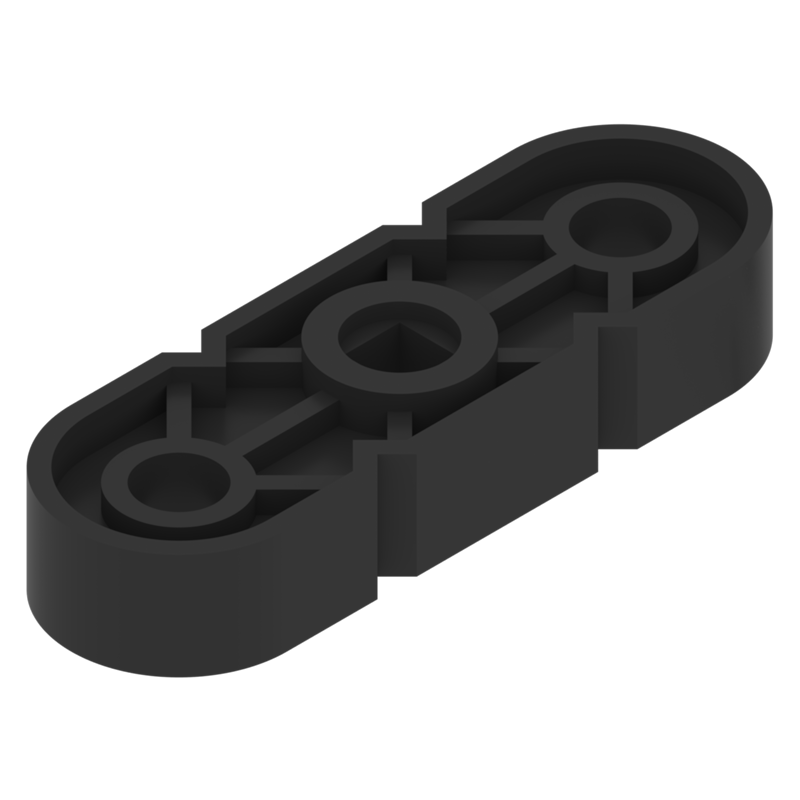

Viga de bloqueo central 1x3 Larguero Center Lock 1x3. Esta pieza viene en un paquete: 276-7472-801
Número de pieza

individual:
228-3201-1141		 2

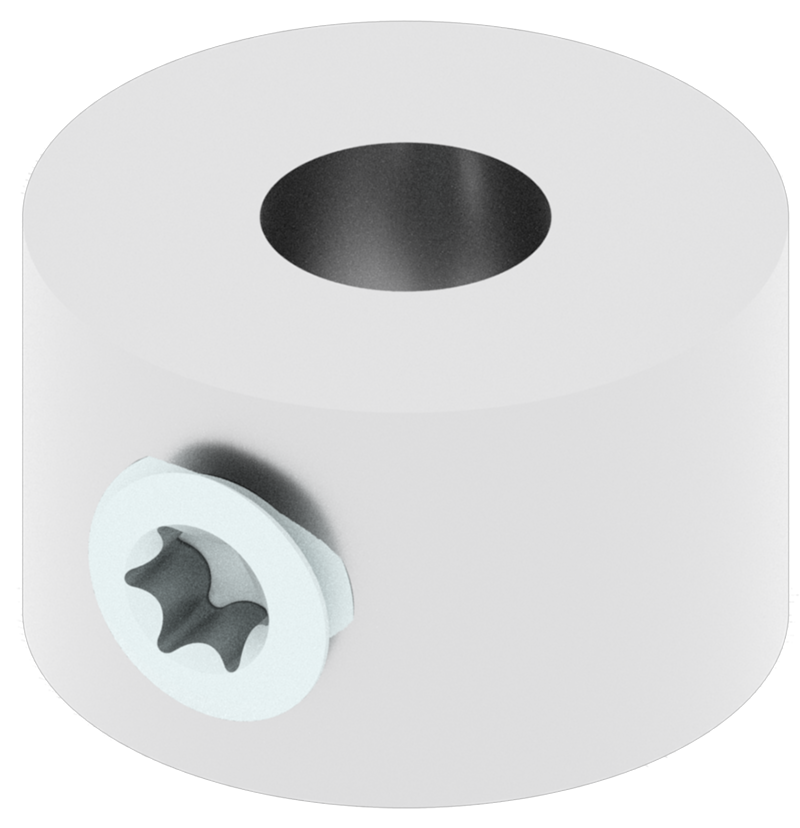

Collar de eje de transmisión de estrella Collar del eje de transmisión de la estrella. Esta pieza viene en la bolsa:
276-6650-806 Número de pieza

individual:

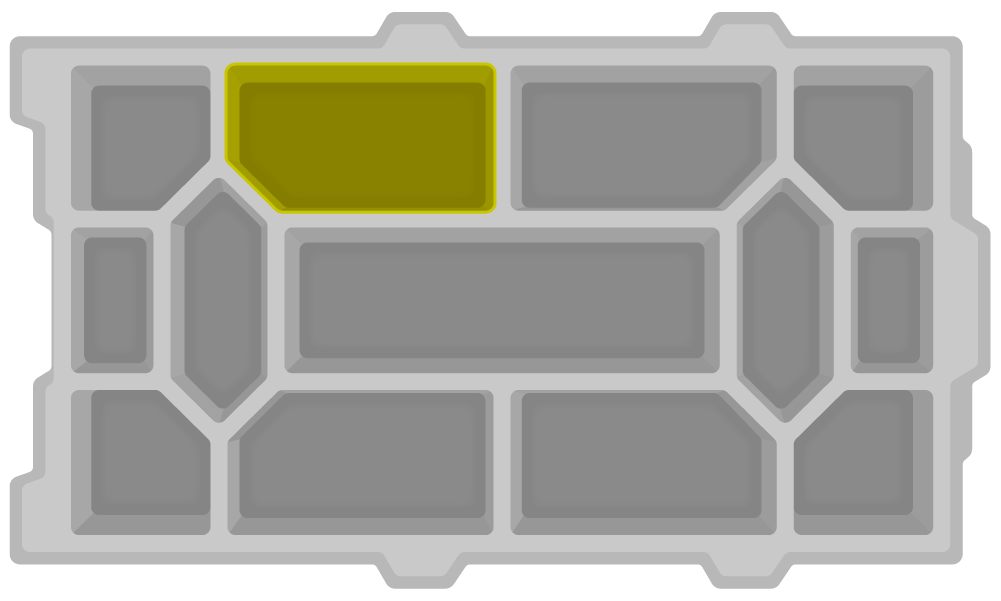

276-6103-000		 96 Viene en 1 bolsa de 96 La ubicación de esta pieza se destaca en la esquina superior izquierda de la bandeja.

Sugerencia útil: cuando vierta piezas en la bandeja, guarde las bolsas con cremallera. Estos se pueden usar más tarde para organizar las piezas que vienen en una bolsa de variedad.

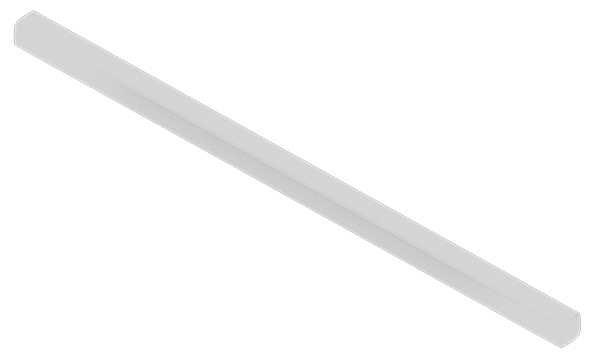

Eje de transmisión de 1" o 2x Eje de transmisión de 1 pulgada o 2x. Esta pieza viene en un paquete variado: 228-6871-800
Número de pieza

individual:
288-2500-117		 20 Viene en 5 paquetes variados

Etiqueta en un paquete variado de piezas llamado Foundation Add-on Kit Shafts.

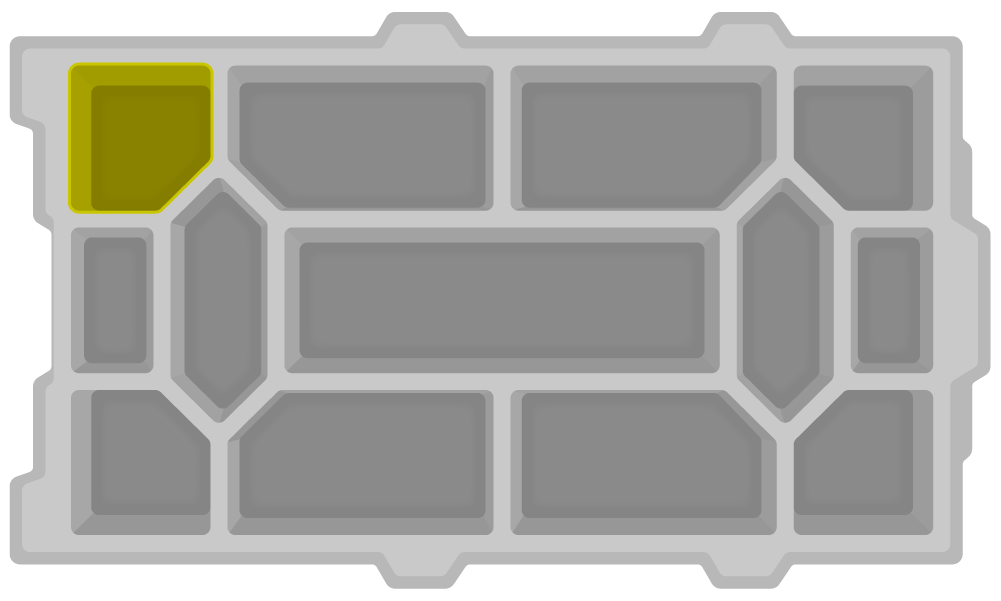

La ubicación de esta pieza se destaca en la esquina superior izquierda de la bandeja.

Sugerencia útil: usa bolsas con cremallera adicionales al desempaquetar junto con cinta y un marcador para separar los espaciadores por tamaño en bolsas individuales para facilitar el acceso mientras construyes. Coloque el tamaño de los espaciadores y el número de pieza individual en el exterior de cada bolsa.



Utilice la regla de piezas metálicas VEX V5 de rulers.vex.com para distinguir e identificar fácilmente los diferentes tamaños de eje.

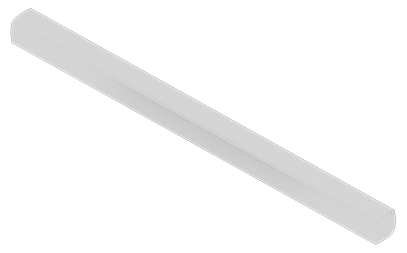

Eje de transmisión de 2" o 4x Eje de transmisión de 2 pulgadas o 4x. Esta pieza viene en un paquete variado: 228-6871-800
Número de pieza

individual:
288-2500-120		 30
Eje de transmisión de 3" o 6x Eje de transmisión de 3 pulgadas o 6x. Esta pieza viene en un paquete variado: 228-6871-800
Número de pieza

individual:
288-2500-122		 20
Eje de transmisión de 4" u 8x Eje de transmisión de 4 pulgadas u 8x. Esta pieza viene en un paquete variado: 228-6871-800
Número de pieza

individual:
288-2500-124		 10

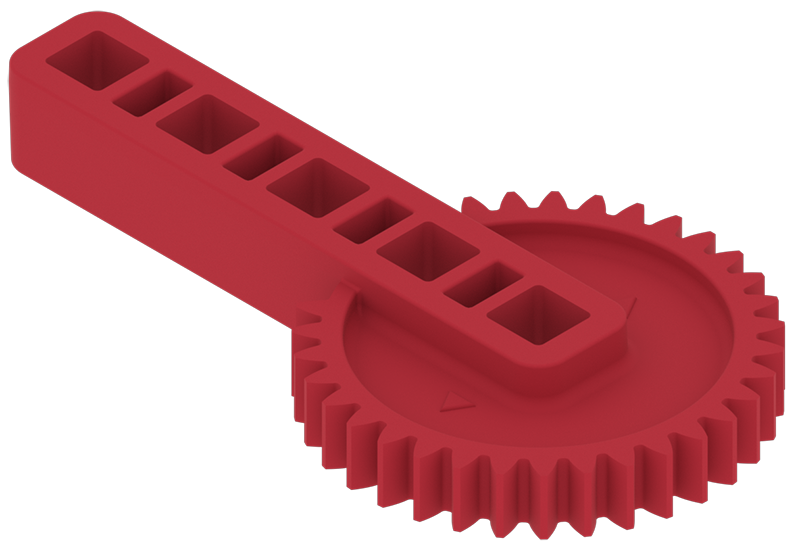

Manivela de engranaje de garra Manivela de engranaje de garra. Esta pieza viene en un paquete: 276-7472-801
Número de pieza

individual:
276-6010-003		 3 Viene en 1 paquete de variedades

Lista de piezas de una bolsa que contiene seis tipos diferentes de piezas, incluida la manivela de engranaje de garra. 		La ubicación de esta pieza se destaca en la esquina superior derecha de la bandeja.

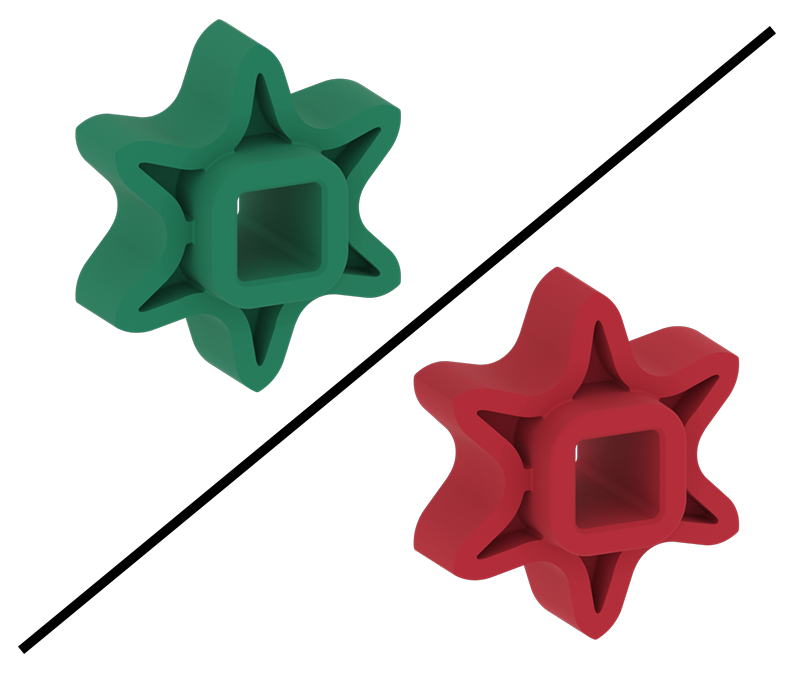

6T Piñón de alta resistencia

Nota: Esta parte está en transición de verde a rojo.		 Piñón de alta resistencia 6T. Se muestran tanto la versión verde anterior como la nueva versión roja. Esta pieza viene en un paquete: 276-3876
Número de pieza

individual:
276-2252-003		 8 Viene en 1 paquete

Etiqueta para el paquete de 8 piñones de 6 dientes de alta resistencia. 		La ubicación de esta pieza se destaca en la esquina superior derecha de la bandeja.

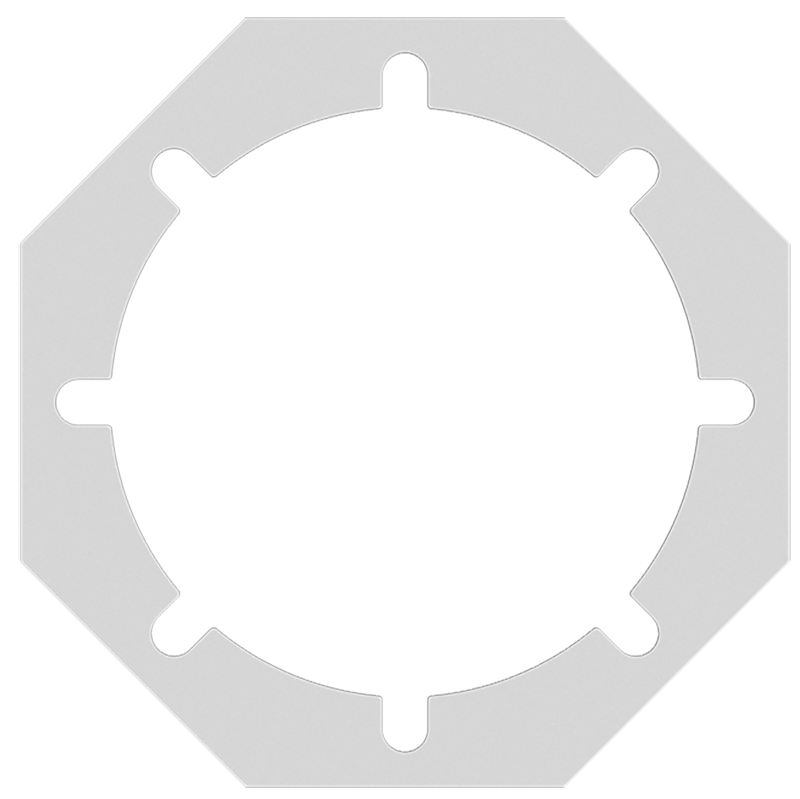

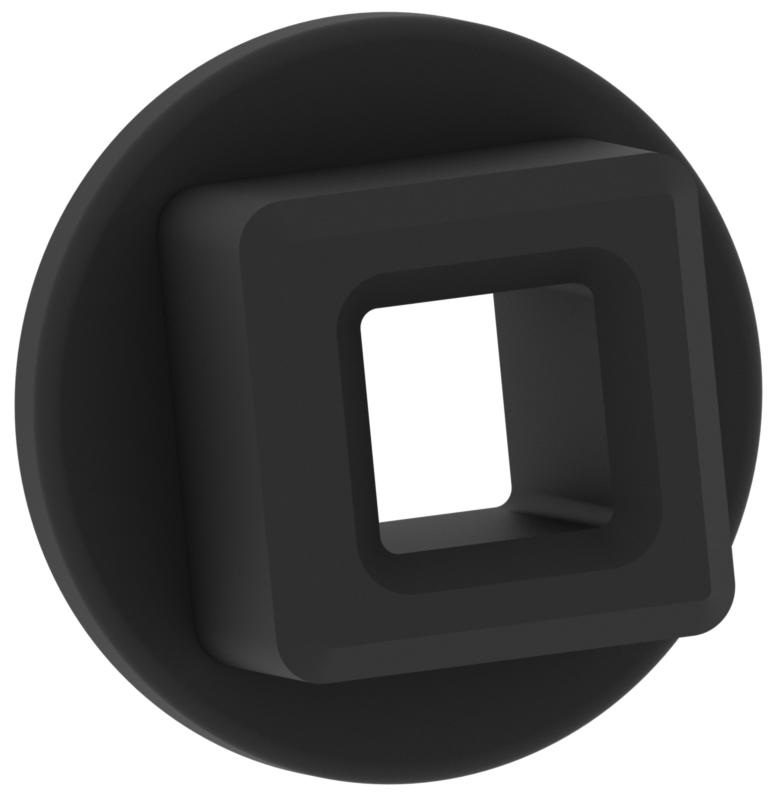

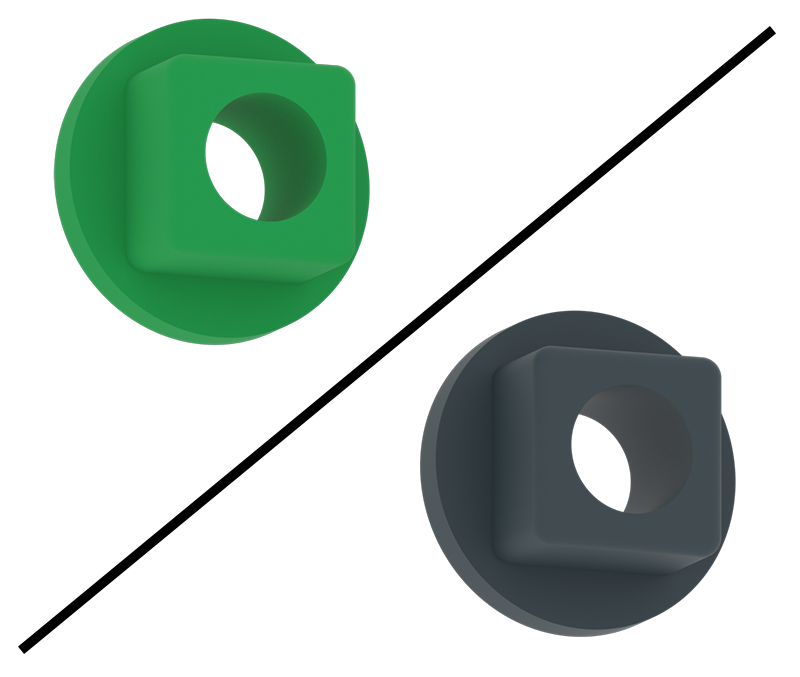

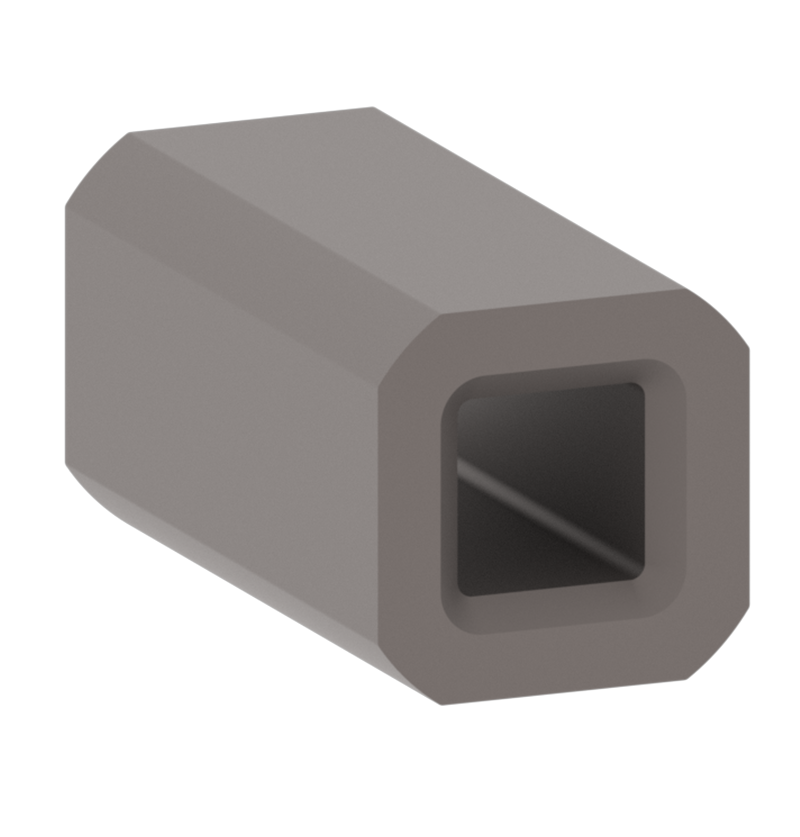

Inserto de metal para engranajes Inserto de metal para engranajes. Esta pieza viene en tres paquetes
276-3880 276-3881
276-3876
Número de pieza

individual:
276-2250-005		 84 Viene en 4 de los paquetes de piñones de alta resistencia de 30 dientes.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Viene en el paquete de 1 piñón de 6 dientes de alta resistencia.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

También vendrán en dos paquetes del kit de inserción de eje de alta resistencia.

Etiqueta para el kit de inserción de eje de alta resistencia. 		La ubicación de esta pieza se destaca en la esquina superior derecha de la bandeja.
Inserto de engranaje de alta resistencia Inserto de engranaje de alta resistencia. Esta pieza viene en tres paquetes: 276-3880
276-3881
276-3876
Número de pieza

individual: 276-2250-006		 84
12T Engranaje HS Inserto 12T Gear HS Insert. Esta pieza viene en un paquete variado: 276-6009-808
Número de pieza

individual:
276-2250-007		 1 Viene en 1 bolsa de piezas adicionales

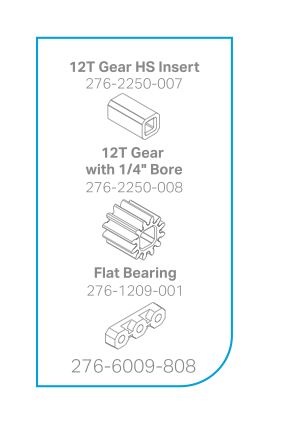

Etiqueta para una bolsa que contiene tres tipos de piezas, 12T Gear HS Insert, 12T Gear con orificio de 1/4 de pulgada y rodamiento plano. 		La ubicación de esta pieza se destaca en la esquina superior derecha de la bandeja.
Engranaje de alta resistencia de 12 dpp con orificio de ¼” Engranaje de alta resistencia de 12T con agujero de 1/4 de pulgada. Esta pieza viene en un paquete variado: 276-6009-808
Número de pieza

individual:
276-2250-008		 1

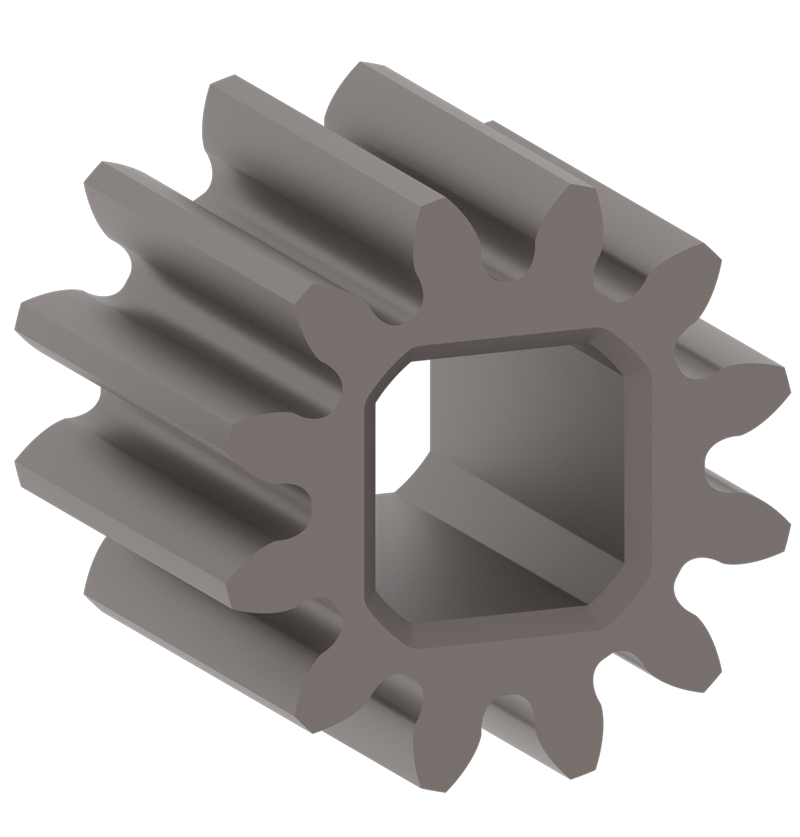

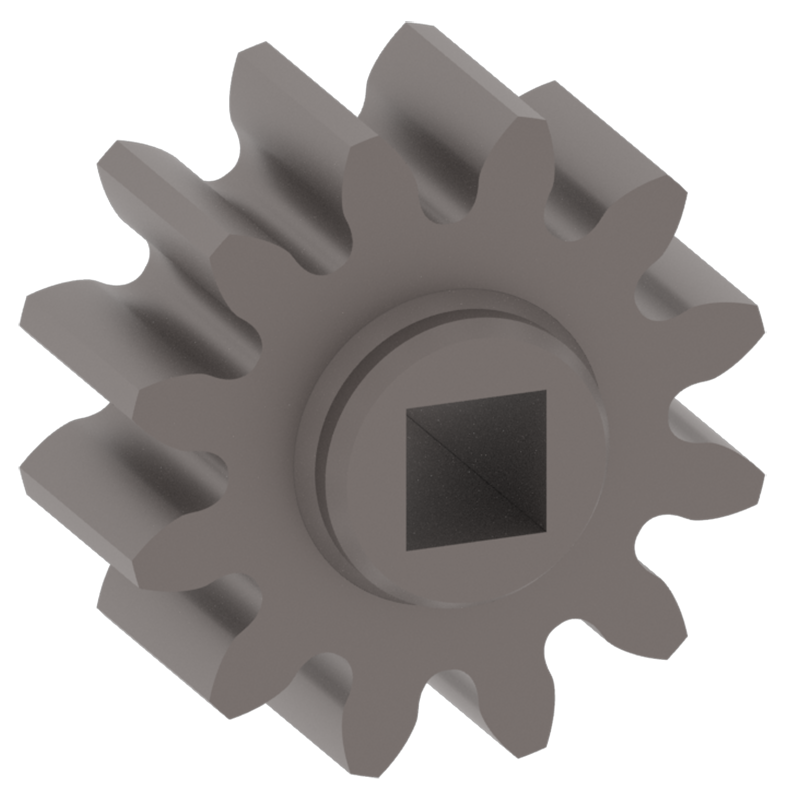

Engranaje metálico de 12 dientes Engranaje metálico de 12T. 6010-011 12 Viene en 1 bolsa de 12 (etiquetada como 276-7368) La ubicación de esta pieza se destaca en la esquina superior derecha de la bandeja.

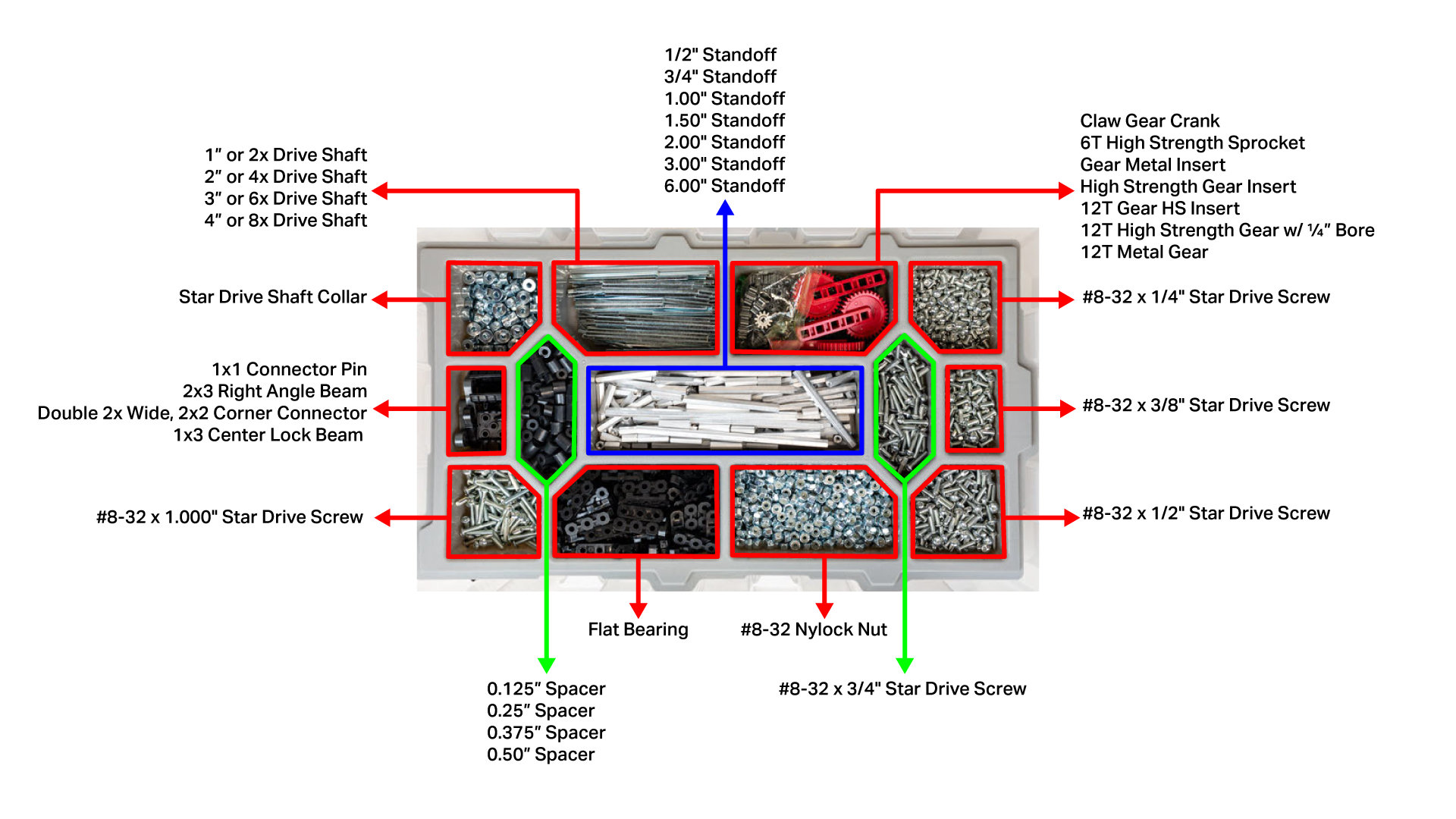

Una vez que todas las piezas del kit Workcell se hayan colocado en la bandeja del contenedor de almacenamiento 1, la bandeja se verá como esta imagen (seleccione la imagen para agrandarla).

Diagrama de arriba hacia abajo de la bandeja del contenedor de almacenamiento 1, con cada sección resaltada y sus partes incluidas enumeradas. Hay un total de 13 secciones de la bandeja.

Contenedor de almacenamiento 1: base

Pieza Foto Número de pieza Cantidad Notas de la maleta Ubicación

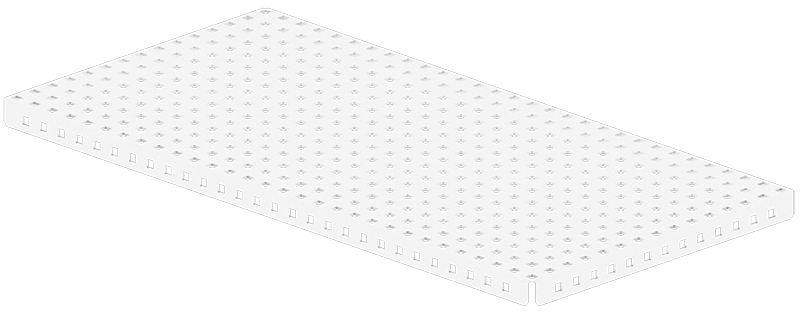

Placa base 15x30 Placa base 15x30. 276-1341 3 Vienen en tres cajas de dos placas base.

Deberá abrir una de estas cajas mientras organiza su contenedor de almacenamiento para crear dos juegos de tres.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.

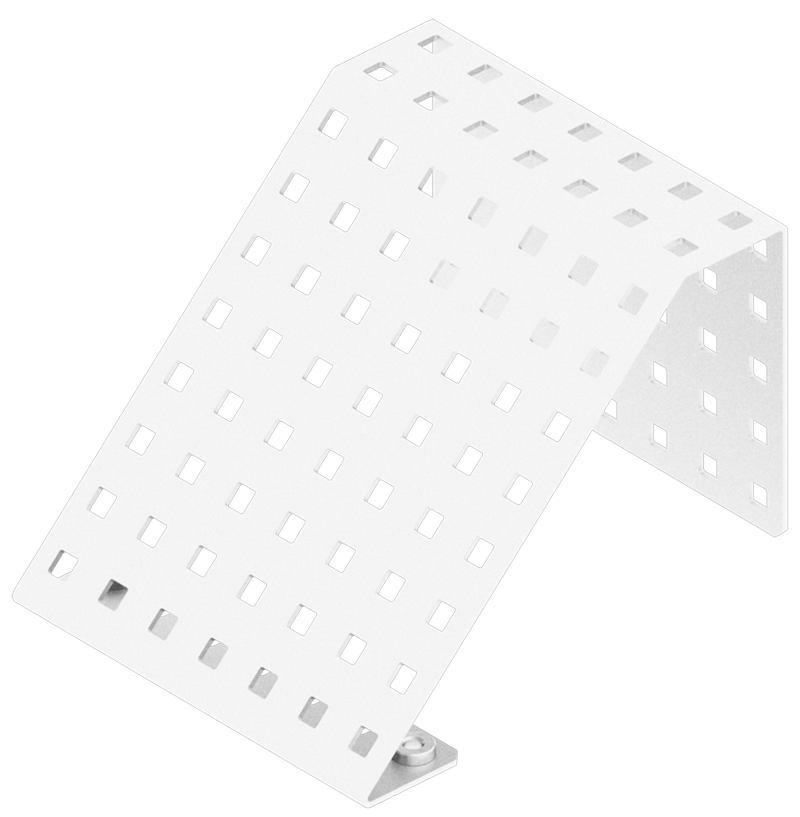

Alimentador de disco - Inferior Alimentador de disco - Inferior. Esta pieza viene en este paquete: 276-7720
Número de pieza

individual:
276-7720-001		 1 Viene en 1 bolsa

Etiqueta para una bolsa que contiene las dos piezas del alimentador de disco. 		Esta pieza se encuentra en la base del contenedor de almacenamiento.
Alimentador de disco - Superior Alimentador de disco - Superior. Esta pieza viene en este paquete: 276-7720
Número de pieza

individual:
276-7720-002		 1

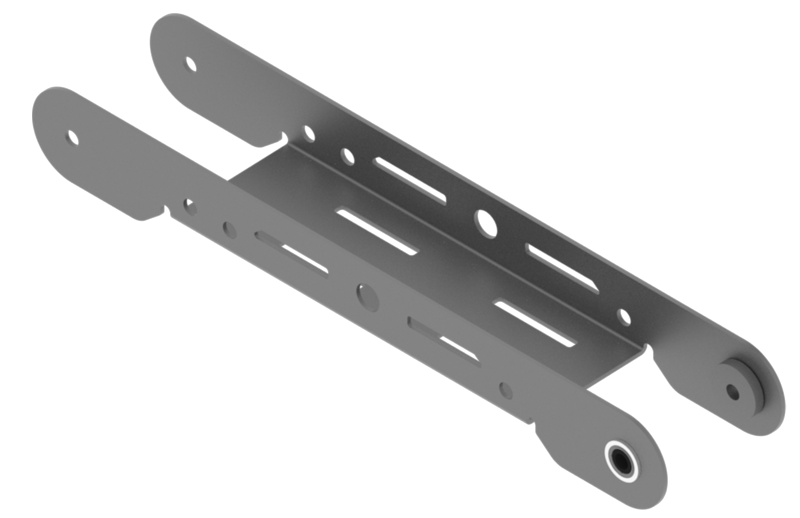

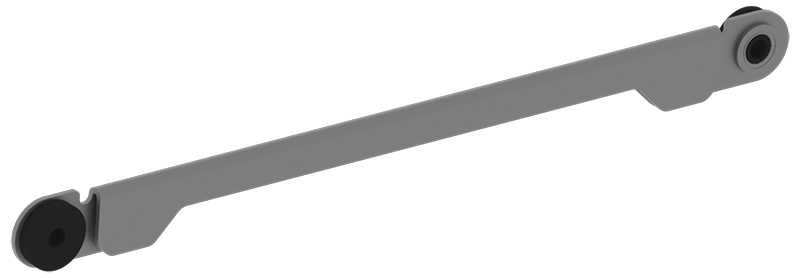

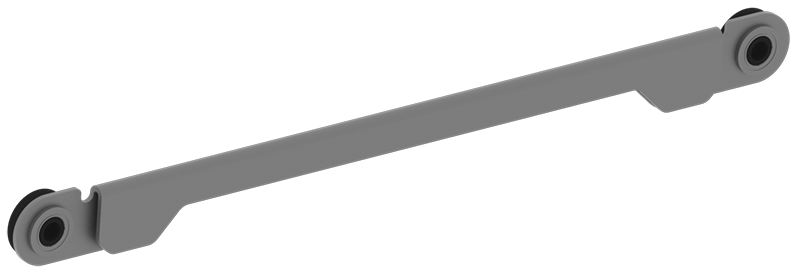

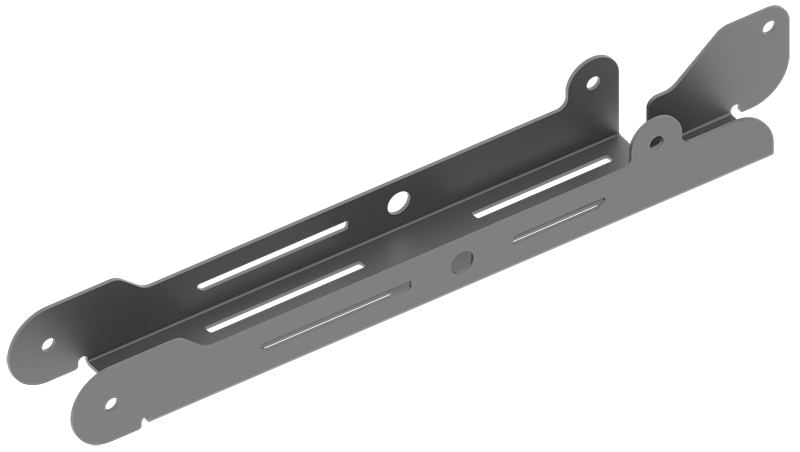

Barra de brazo Barra de brazo. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-500		 2 Viene en 1 bolsa

Etiqueta para una bolsa que contiene las piezas del Robot Arm Kit. 		Esta pieza se encuentra en la base del contenedor de almacenamiento.
Barra de brazo 2 Barra de brazo 2. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-501		 1

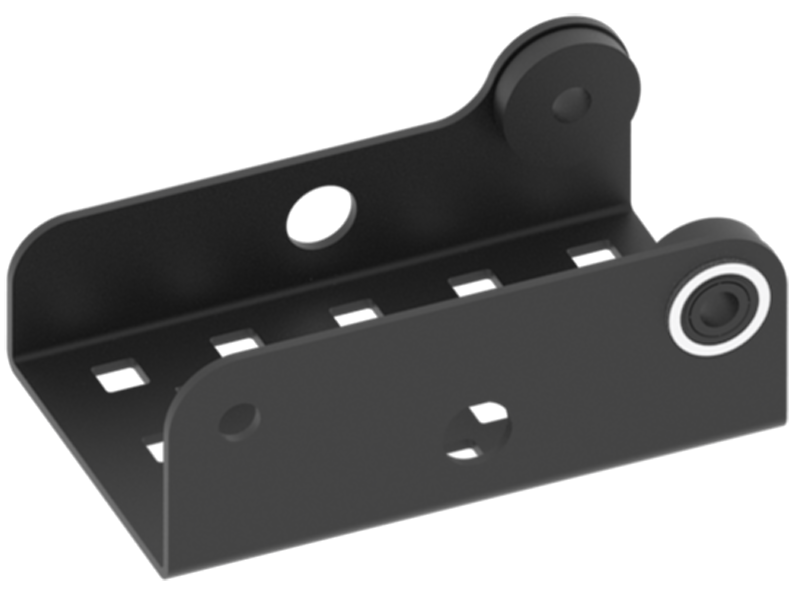

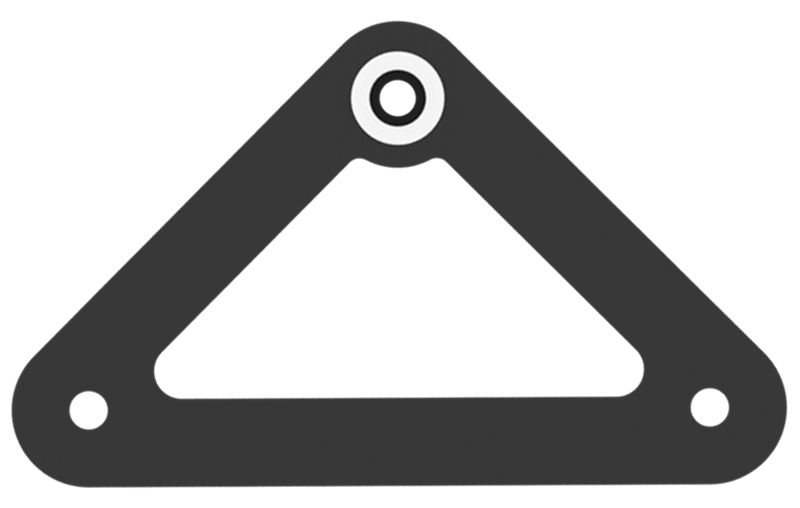

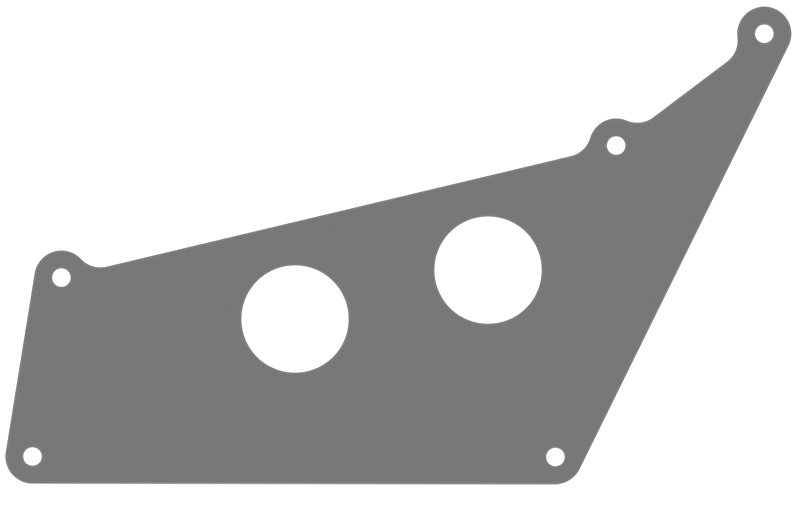

Placa de transferencia del brazo Placa de transferencia del brazo. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-600		 1
Articulación del brazo 3 Articulación del brazo 3. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-006		 1
Plantilla de masterización de brazo Arm Mastering Jig. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-011		 1
Articulación del brazo 1 - Izquierda Articulación del brazo 1 - Izquierda. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-100		 1
Articulación del brazo 1 - Derecha Articulación del brazo 1 - Derecha. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-200		 1
Articulación del brazo 2 Articulación del brazo 2. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-300		 1
Articulación del brazo 4 Articulación del brazo 4. Esta pieza viene en este paquete: 276-7151
Número de pieza

individual:
276-7151-400		 1

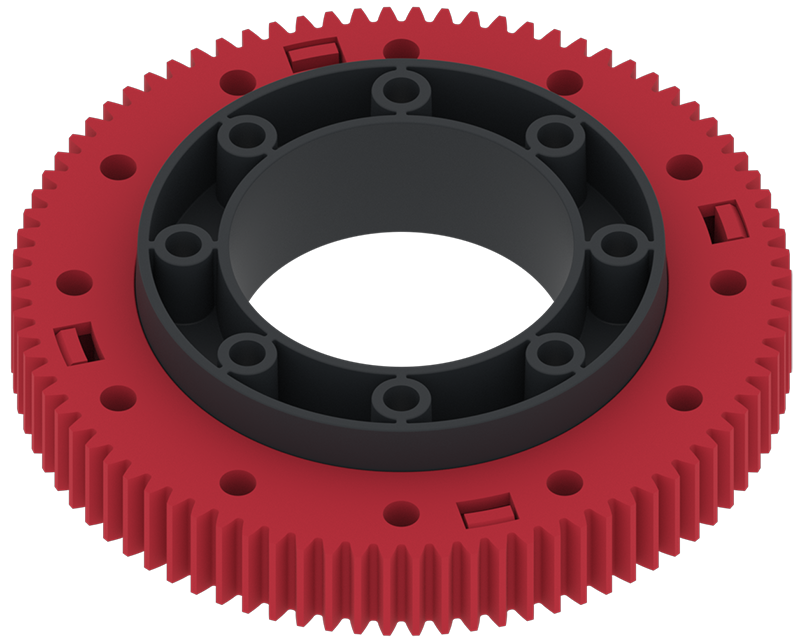

Kit de rodamientos de la mesa giratoria Cojinete grande de la mesa giratoria. Esta pieza viene en este paquete: 276-5652
Número de pieza

individual:
276-5652-000		 1 Viene en 1 bolsa

Etiqueta para una bolsa que contiene las piezas del kit de rodamientos de la mesa giratoria. 		Esta pieza se encuentra en la base del contenedor de almacenamiento.

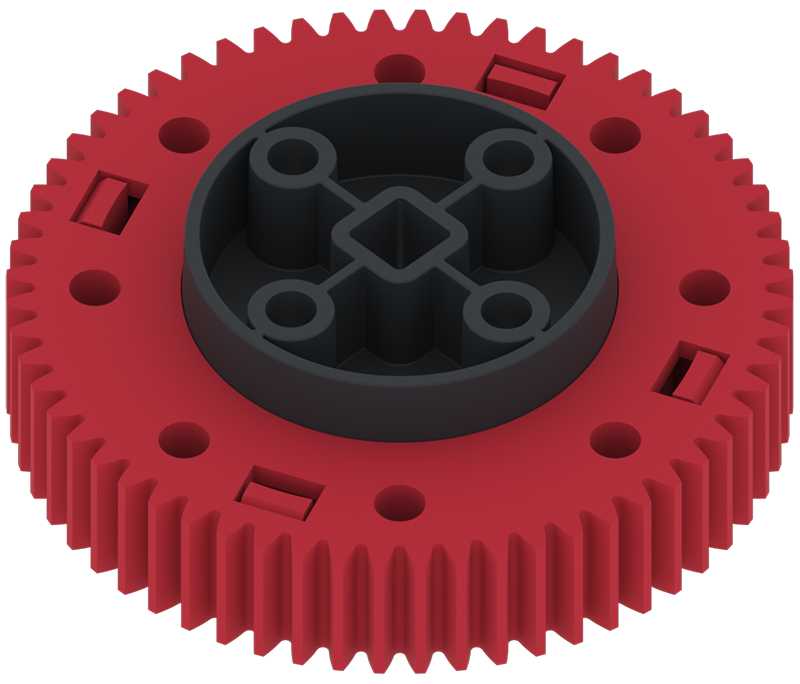

Kit de rodamientos de la mesa giratoria Cojinete de plato giratorio pequeño. Esta pieza viene en este paquete: 276-5652
Número de pieza

individual:
276-5652-004		 1
Kit de rodamientos de la mesa giratoria Soporte de montaje de la mesa giratoria. Esta pieza viene en este paquete: 276-5652
Número de pieza

individual: 276-5652-007		 1

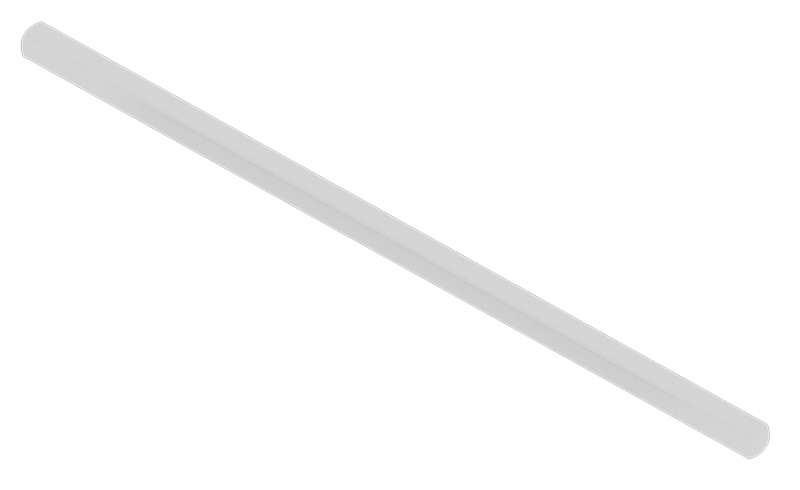

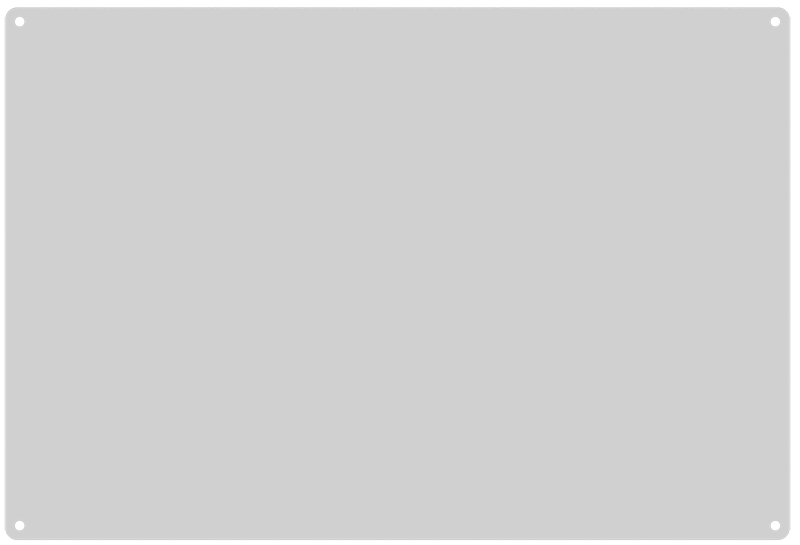

Superficie de borrado en seco Superficie de borrado en seco. 276-7157-006 1 Esta superficie de borrado en seco puede integrarse fácilmente en las paredes de la caja porque es transparente.

Asegúrate de estar atento a los lados de la caja o a lo largo de la parte inferior.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.

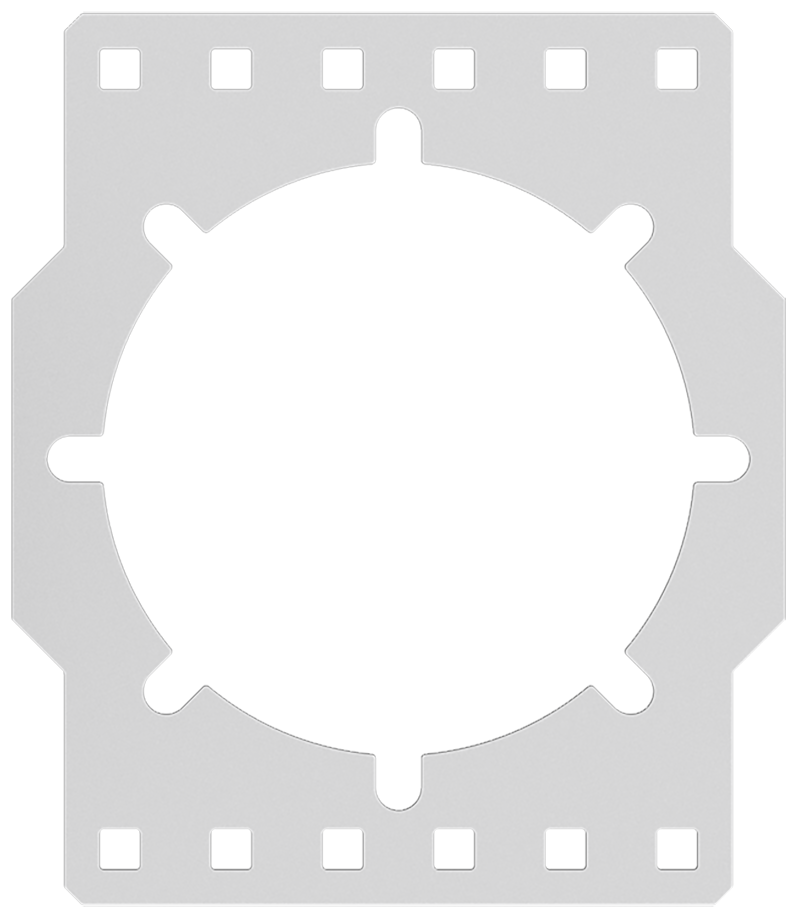

Conjunto de montaje en el cerebro del robot Conjunto de montaje en el cerebro del robot. 276-7152-002 1 Viene en 1 bolsa de 1 Esta pieza se encuentra en la base del contenedor de almacenamiento.

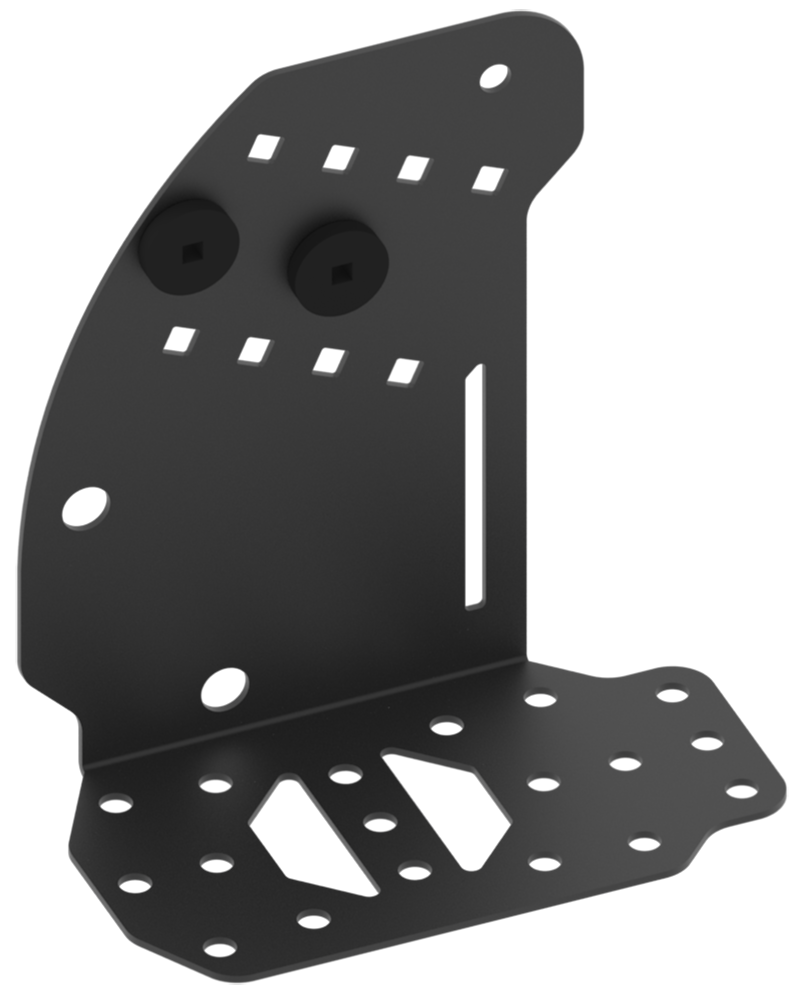

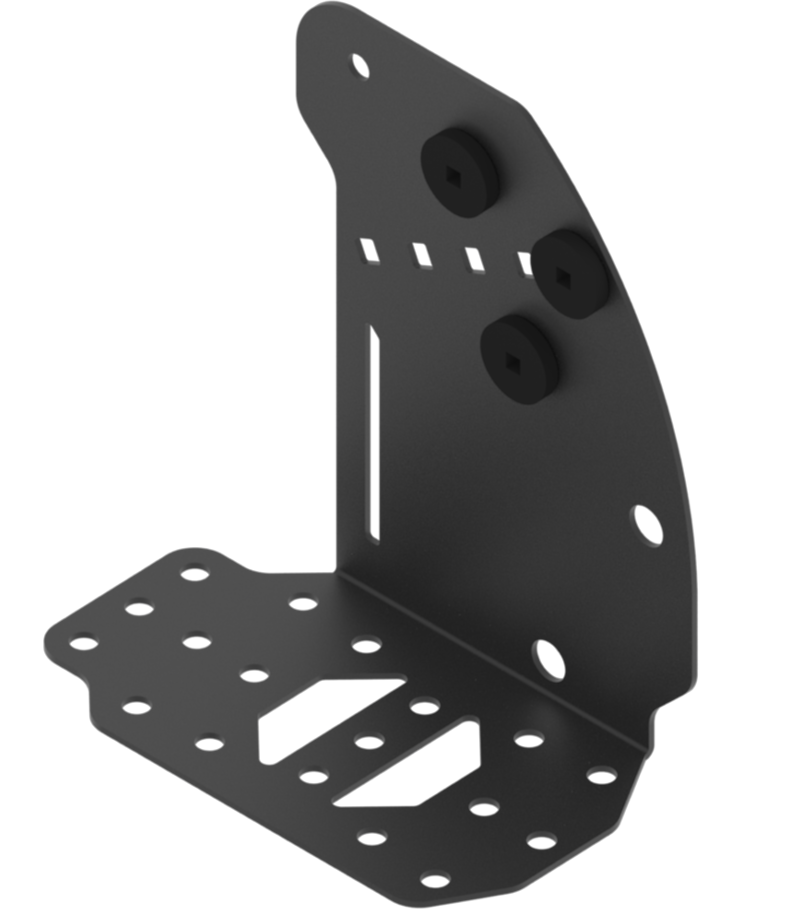

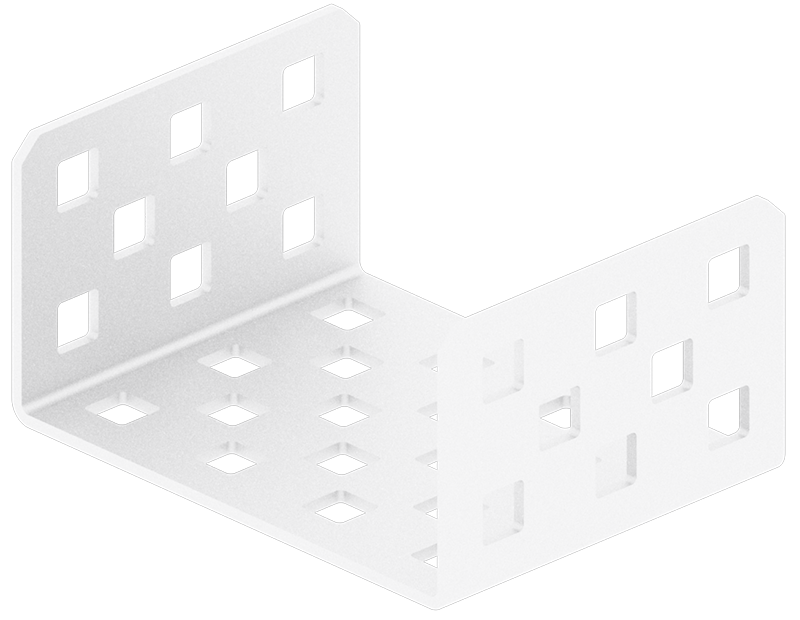

Soporte del transportador de entrada y salida Soporte del transportador de entrada y salida. 276-7153-001 8 Viene en 1 bolsa de 8 Esta pieza se encuentra en la base del contenedor de almacenamiento.

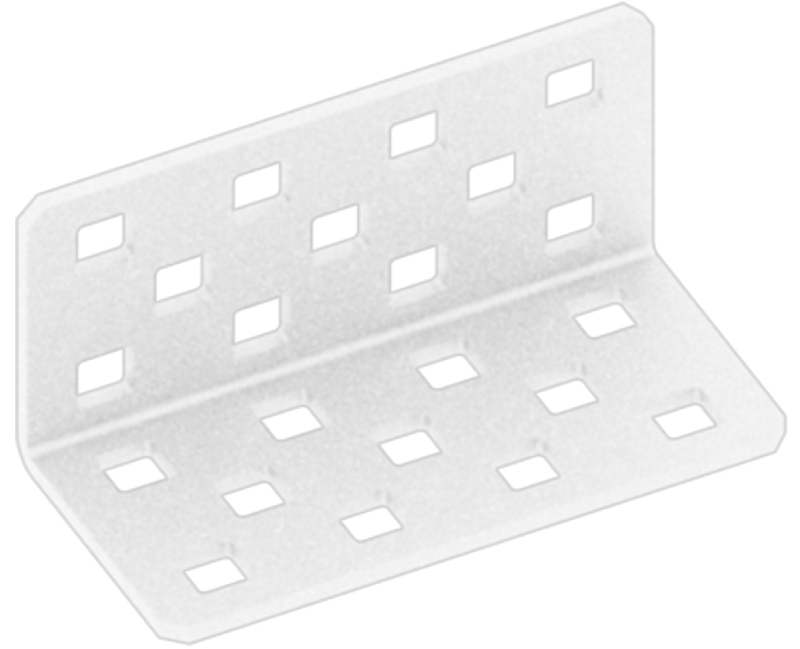

Fuselaje de la pareja angular Refuerzo de ángulo de pareja. 276-2578-001 8 Viene en 1 bolsa de 8 Esta pieza se encuentra en la base del contenedor de almacenamiento.

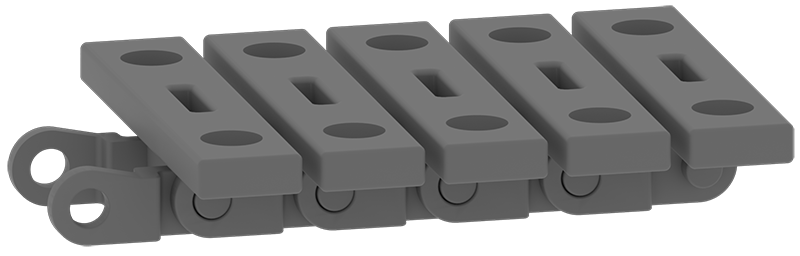

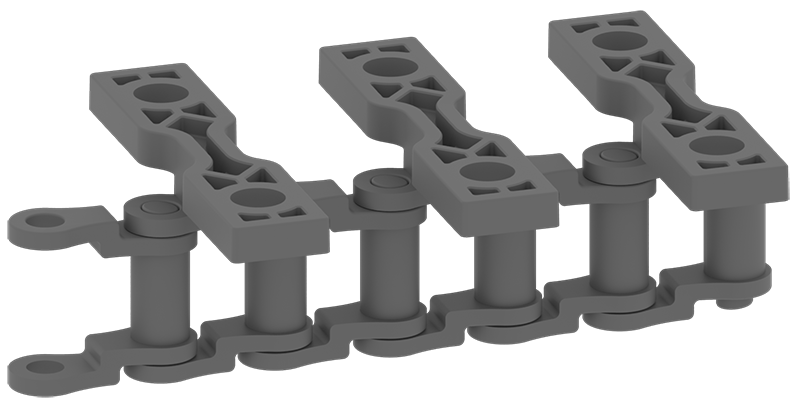

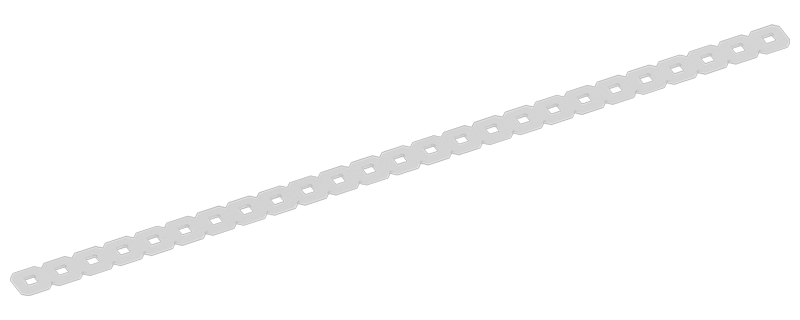

Cadena transportadora de alta resistencia Cadena transportadora de alta resistencia. 276-7141 6 cadenas Viene en varias bolsas de 6 cadenas.

Solo se necesita una bolsa para el contenedor 1.

Las otras bolsas se colocarán en el contenedor 3.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Barra de acero 1x25 Barra de acero 1x25. 275-1141-001 8 Viene en 1 bolsa de 8 Esta pieza se encuentra en la base del contenedor de almacenamiento.

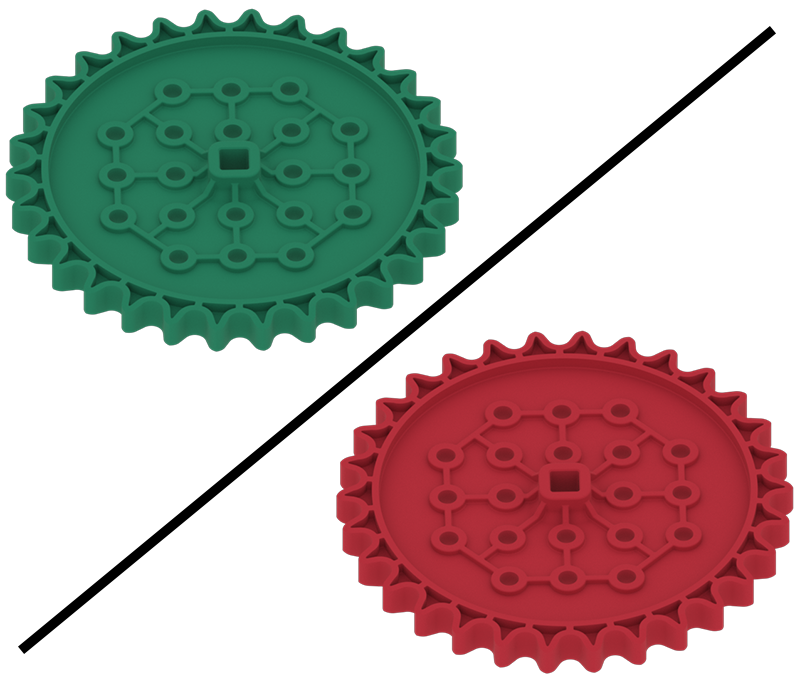

Piñón de alta resistencia 30T

Nota: Esta parte está en transición de verde a rojo.		 Piñón de alta resistencia 30T. Se muestran tanto la versión verde anterior como la nueva versión roja. Esta pieza viene en un paquete: 276-3880
Número de pieza

individual:
276-2252-007		 4 Viene en los paquetes de piñones de alta resistencia de 30 dientes.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Solo se necesita uno de estos paquetes para el contenedor 1.

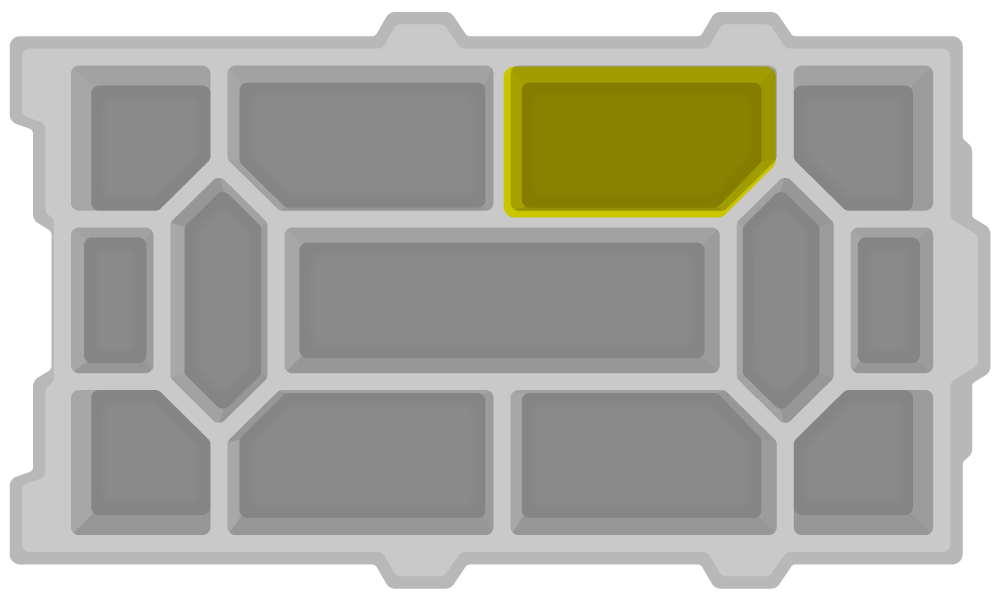

Los otros paquetes irán en el contenedor 3.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.
Kit de eslabones de fijación de cadena de alta resistencia Kit de eslabones de fijación de cadena de alta resistencia. 276-7578 6 eslabones Viene en varias bolsas de 6 eslabones.

Solo se necesita una bolsa para el contenedor 1.

Las otras bolsas se colocarán en el contenedor 3.		 Esta pieza se encuentra en la base del contenedor de almacenamiento.


Una vez que todas las piezas del kit Workcell se hayan colocado en la base del contenedor de almacenamiento 1, la base se verá como esta imagen.

Vista de arriba hacia abajo de la base del contenedor de almacenamiento 1 para ilustrar cómo se deben empacar las piezas.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
