Construir con la célula de trabajo V5 - Parte 3: Estructura

Montar la VEX V5 Workcell es una actividad divertida y educativa.

Diagrama de la configuración de la Célula de Trabajo V5 para CTE (Formación Profesional y Técnica), que ilustra la disposición de los componentes y las conexiones necesarias para un funcionamiento eficaz en un entorno de laboratorio.

Diagrama que ilustra la configuración de la célula de trabajo V5 para CTE (educación profesional y técnica), que muestra la disposición de los componentes y las conexiones necesarias para el funcionamiento.

Las instrucciones de construcción que se encuentran en la sección Buscar de los laboratorios STEM de V5 Workcell proporcionan listas de piezas e ilustraciones detalladas para guiar al alumno con el montaje.


¿Qué es la estructura V5?

La estructura V5 consta de todas las piezas de plástico y metal que se encuentran en la celda de trabajo V5 que componen la plataforma, los soportes, el soporte del marcador, el brazo del robot y los conectores que los mantienen unidos.

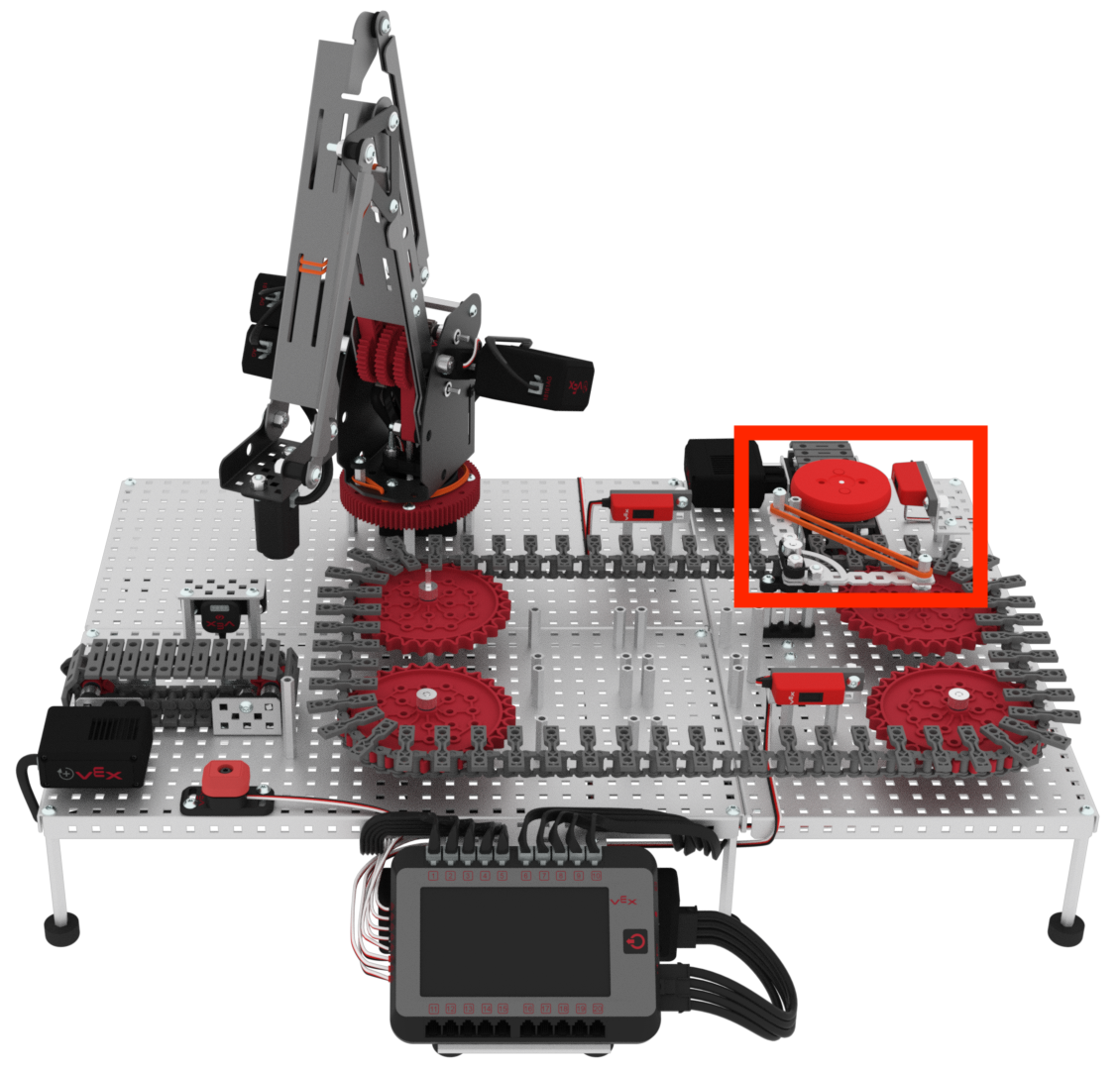

Diagrama de la configuración de la celda de trabajo V5 para el laboratorio 10, que ilustra la disposición de los componentes y las conexiones para fines de educación profesional y técnica.


Consejos y trucos al trabajar con la estructura V5

Tabla de números de pieza para configurar la célula de trabajo V5 en el contexto de la educación profesional y técnica (CTE), mostrando varios componentes y sus identificadores correspondientes.

Las instrucciones de construcción incluidas en los laboratorios STEM de V5 Workcell incluyen los números de pieza en la lista de piezas y en las ilustraciones detalladas del montaje. Esto puede ayudar a garantizar que el constructor esté utilizando las piezas correctas al ensamblar, así como a proporcionar la cantidad necesaria de una determinada pieza. Se suma a la facilidad de montaje para recoger todas las piezas necesarias antes de comenzar un paso en las Instrucciones de Construcción.

Diagrama de la configuración de la Célula de Trabajo V5 para CTE (Educación Profesional y Técnica), que ilustra la disposición de los componentes y las conexiones para una funcionalidad óptima.Diagrama que ilustra la configuración de una célula de trabajo V5 para educación profesional y técnica, mostrando los componentes y su disposición para una funcionalidad óptima.

Las herramientas VEX que se utilizan para apretar los sujetadores incluyen llaves, llaves de estrella y destornilladores de estrella. Los Star Drives vienen en dos tamaños. El Star Drive T15 es el más grande de los dos y se utiliza con los tornillos que se encuentran en el kit V5 Workcell. La transmisión en estrella T8 es más pequeña y se utiliza para apretar los tornillos de fijación en los collares del eje.

Imagen en primer plano de una tuerca separadora de tornillo utilizada en la configuración de la Célula de Trabajo V5 para Educación Profesional y Técnica, mostrando su diseño y características para fines de montaje.

Los tornillos, separadores y tuercas se pueden ensamblar apretados con los dedos para conectarlos. Sin embargo, se deben usar llaves inglesas y de estrella para apretar estos sujetadores. El uso de sujetadores V5 le proporcionará más información para ayudar a ensamblar su construcción.

Un tornillo pelado puede ser un problema durante el montaje, sin embargo, hay algunos consejos para quitar los tornillos pelados V5.

Imagen que muestra varios insertos de motor para la configuración de la Célula de Trabajo V5 en Educación Profesional y Técnica, que ilustra los diferentes tipos y configuraciones disponibles para su uso en proyectos de robótica.

No apriete demasiado los tornillos en los insertos roscados #8-32 del motor inteligente V5. Esto podría dañar los insertos.

Diagrama que ilustra la configuración adecuada de una célula de trabajo V5, destacando las áreas para evitar el apriete excesivo de los componentes, relevantes para la educación profesional y técnica.

No apriete demasiado las tuercas Nylock en los puntos de pivote. El apriete excesivo hará que la unión de un punto de pivote se atasque y no gire fácilmente.
