VEX GO es un sistema de construcción fácil que permite a los estudiantes de tercer a quinto grado construir muchos proyectos educativos. Su flexibilidad y función también se pueden utilizar en grados superiores.

Un estudiante que se involucra con piezas de VEX GO en un entorno de aula.

Este artículo le presentará las partes que le permitirán conectar otras partes de VEX GO.

Pasadores

Los pasadores son pequeñas piezas de plástico que se utilizan para construir proyectos VEX GO. Hay cuatro tipos diferentes de alfileres: los alfileres rojos, los alfileres verdes, los alfileres rosados y los alfileres grises.

Pasadores rojos

Diagrama de una pieza de Pin Rojo, con flechas apuntando y etiquetando su Brida y Clavijas.

Los pines rojos son el conector más utilizado para el sistema VEX GO. Estos pasadores tienen dos clavijas redondas separadas por una brida.

Diagrama de una pieza de pasador rojo que conecta una viga verde a una placa blanca uniendo sus clavijas a través de los agujeros redondos de las piezas.

Los pasadores rojos permiten que dos partes cualesquiera con orificios redondos se conecten entre sí, como una viga verde a una placa blanca.

Pasadores verdes

Diagrama de una pieza de Pin Verde, con una etiqueta que demuestre que una de sus clavijas es dos veces más larga que la de un Pin Rojo.

Los pines verdes se parecen mucho a los pines rojos. Sin embargo, un lado de un Pin Verde tiene una clavija que es dos veces más larga que un Pin Rojo.

Diagrama de tres piezas de viga unidas a una pieza de pasador verde.

La clavija más larga permite una conexión de dos niveles de piezas de plástico en un lado del pasador verde y un grosor de una pieza de plástico en el otro. Por ejemplo, un lado del pasador verde se puede insertar en una viga grande negra. Se puede insertar una viga naranja en el otro lado del pasador. A continuación, se puede insertar una viga rosa en la parte superior de la viga naranja.

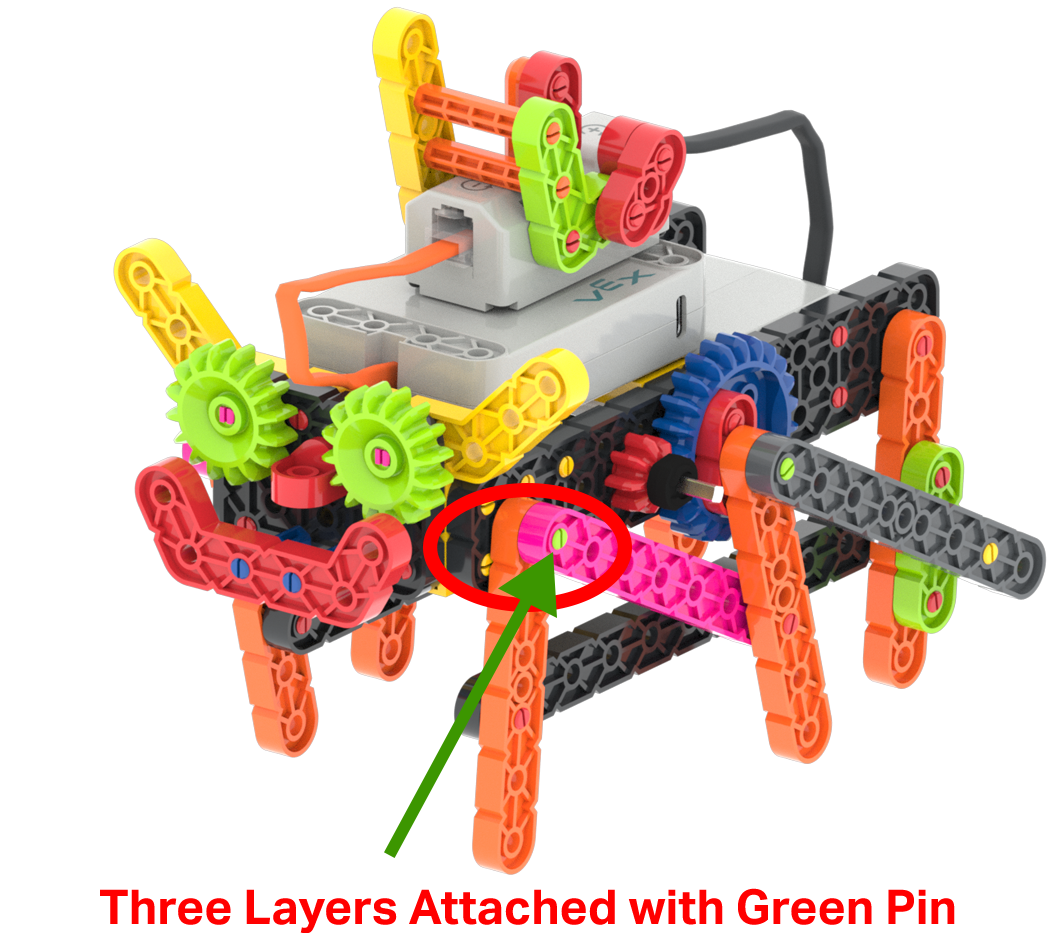

Diagrama de la construcción VEX GO Crawler con una de sus juntas rodeada con un círculo y notada como tres capas de piezas unidas con un pasador verde.

Esto permitirá unir las tres capas de piezas.

Alfileres rosas

Diagrama de una pieza de Pin Rosa, con etiquetas que demuestran que tiene una sección que es una Clavija Cuadrada, una sección que es una Clavija Redonda y luego una Tapa al final.

Un Pin Rosa tiene algunas características especiales. Tiene una tapa para evitar que se deslice a través de un agujero redondo. Tiene una sección redonda que permite insertarlo en un orificio redondo y tiene una clavija cuadrada que permite insertarlo en un orificio cuadrado.

Diagrama de un Pin Rosa que se inserta a través de una Viga Azul y en el orificio cuadrado de una Rueda Azul, asegurándolo en su lugar sin limitar su rotación.

Por ejemplo, se podría insertar un alfiler rosa a través de un haz azul y su tapa evitará que pase a través de él. El área redonda del Pin Rosa encaja en el agujero de la Viga Azul y la clavija cuadrada puede encajar en el agujero cuadrado de un Engranaje Azul permitiendo que el engranaje gire libremente.

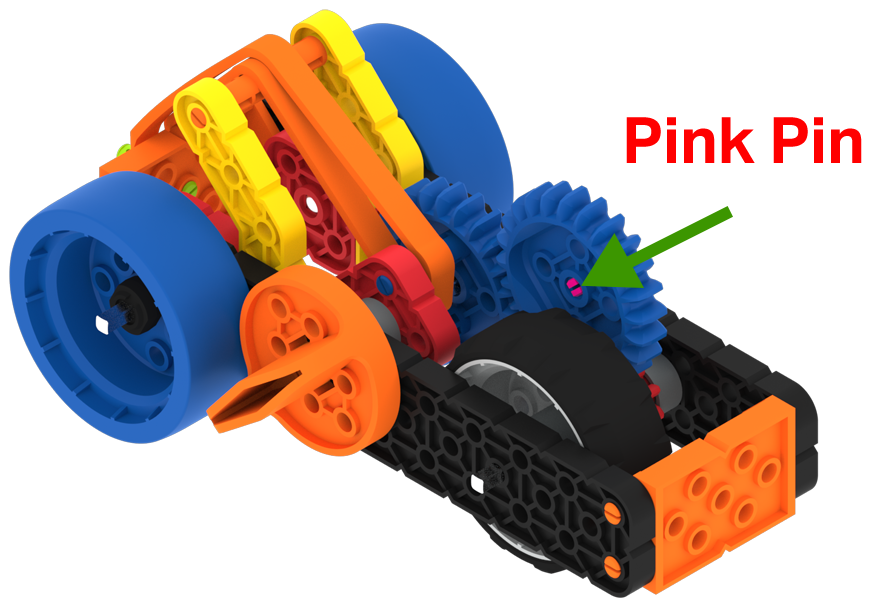

Diagrama de un VEX GO Super Car construido con la pieza Pink Pin asegurando un Blue Gear llamado por una flecha.

En el proyecto Supercar, el Pin Rosa permite que el Engranaje Azul gire libremente y proporcione una transferencia de potencia de la Banda de Goma a la Rueda Gris.

Clavijas grises

Diagrama de una pieza de Clavija Gris, con etiquetas que demuestren que tiene una sección que es una Clavija Cuadrada, una sección que es una Clavija Redonda y luego una Brida antes de otra sección de Clavija Cuadrada.

Un pasador gris tiene una clavija cuadrada con una brida, luego una sección redonda y una clavija cuadrada.

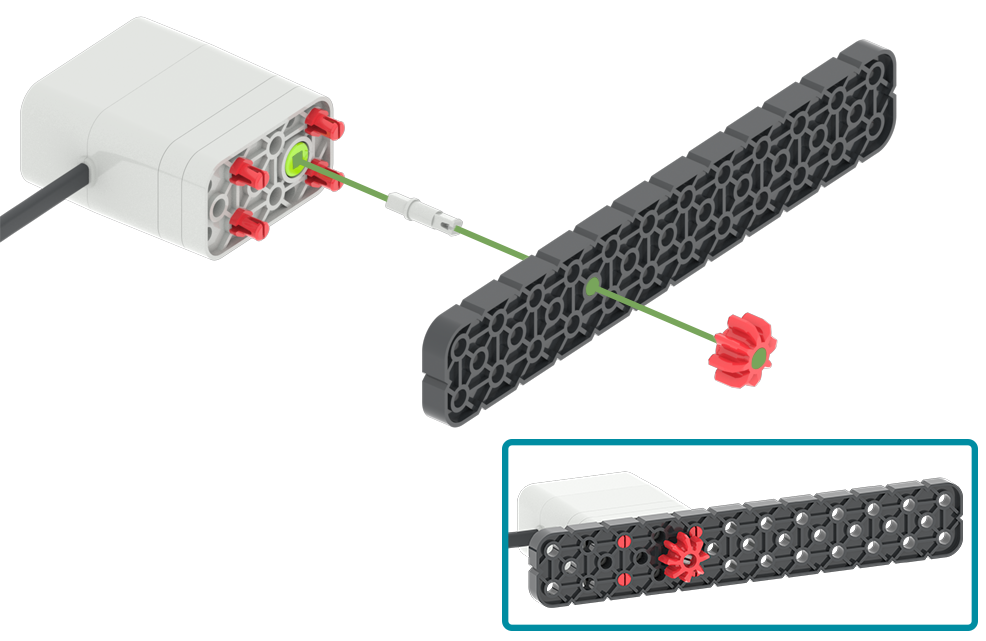

Diagrama de un pin gris que se inserta a través de una viga grande negra para conectar un engranaje rojo a un motor, al tiempo que permite que el motor gire el engranaje rojo.

Las características del pasador gris le permiten insertarse en un motor o una perilla que obligará al pasador a girar. El pasador gris puede pasar a través de un orificio redondo en una pieza y luego al orificio cuadrado de otra pieza.

Por ejemplo, la clavija cuadrada de un pasador gris con una brida podría insertarse en un motor y luego a través de una viga grande negra. En el otro lado de la Viga Grande Negra, se podría insertar un Engranaje Rojo en la clavija cuadrada del Pin Gris. Esto permitirá que el motor haga girar el engranaje rojo.

Separaciones

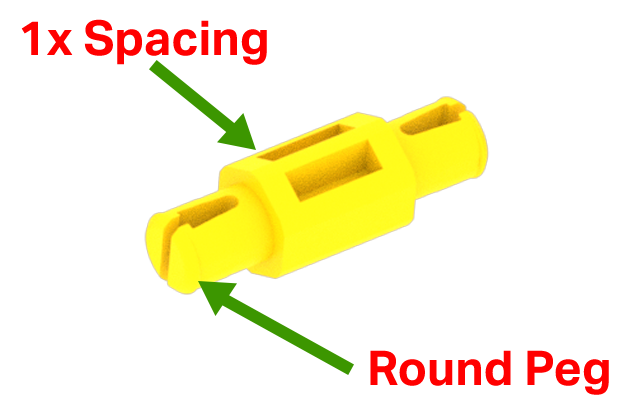

Diagrama de una pieza amarilla de separación, con etiquetas que demuestren que tiene una clavija redonda a cada lado de una sección de separación que es tan gruesa como una pieza de plástico.

Cuando se construyen proyectos con el sistema VEX GO, a veces se necesita más espacio entre las piezas. Los separadores son conectores que permiten que esto suceda. Los separadores tienen una clavija redonda en cada extremo y una sección media que proporciona un espacio entre las piezas.

Diagrama de todas las piezas de Standoff en el kit VEX GO.

Hay tres tamaños diferentes de separadores. Estos incluyen:

El separador amarillo tiene un espacio de un grosor de una pieza de plástico.
El Separador Azul tiene un espaciado de dos espesores de piezas de plástico.
El separador naranja tiene un espaciado de cuatro espesores de piezas de plástico.

Diagrama de un brazo robótico VEX GO construido con las piezas de separación en el accesorio del sensor ocular resaltado en un círculo rojo.

El espacio entre las piezas puede ser muy importante para su proyecto. Por ejemplo, puede usar dos separadores amarillos entre una viga angular amarilla y un conector amarillo. Esto le permitirá conectar un sensor ocular para que se centre en el centro de su proyecto de brazo robótico.

Conectores

Diagrama que demuestra los usos de los conectores para conectar piezas en paralelo o en un ángulo de 90 grados.

Los conectores son piezas muy útiles. Te permiten conectar dos partes juntas. Estas conexiones pueden estar en una conexión de 90 grados entre sí o paralelas entre sí.

Diagrama de una pieza de conector amarillo, con etiquetas que demuestran que tiene dos clavijas redondas compensadas en 90 grados desde 5 orificios redondos.

Los conectores tienen orificios redondos y clavijas.

Conectores de 90 grados

Diagrama de todas las piezas del conector en el kit VEX GO.

Los conectores de 90 grados vienen en tres tamaños. Estos incluyen:

Los conectores rojos tienen una clavija y un orificio. Esto permite que estos conectores puedan girar.
Los conectores amarillos tienen cinco orificios y dos clavijas.
Los conectores azules tienen seis orificios y dos clavijas. Los conectores azules son un orificio más largo que los conectores amarillos.

Diagrama de conectores amarillos que se utilizan para unir una construcción VEX GO en un ángulo de 90 grados a un cuadrado de baldosas de campo.

Conectar las piezas juntas a 90 grados es una característica muy importante para el sistema VEX GO. Por ejemplo, se pueden usar dos conectores amarillos para conectar una viga grande gris a 90 grados a una baldosa para hacer una base para su proyecto de brazo robótico.

Conectores paralelos

Diagrama de las dos piezas del conector paralelo en el kit VEX GO.

Los conectores paralelos vienen en dos tamaños. Estos incluyen:

Los conectores verdes tienen dos clavijas a cada lado y dos orificios entre las clavijas.
Los conectores naranjas tienen dos clavijas a cada lado y siete orificios entre las clavijas.

Diagrama de un VEX GO Super Car construido con el conector naranja que conecta dos vigas grandes negras resaltadas.

Los conectores paralelos pueden ser muy útiles a la hora de construir proyectos con el sistema VEX GO. Por ejemplo, puede separar dos vigas grandes negras paralelas con un conector naranja al construir su proyecto de supercoche.

Hacer conexiones entre las piezas con el sistema VEX GO es divertido y fácil usando pines, separadores y conectores. Te ayudarán a establecer la conexión física entre las partes para hacer realidad tu imaginación.
