El sistema VEX GO Build es una forma fácil y divertida de permitir que los estudiantes de 3 ° a 5 ° grado construyan muchos proyectos educativos. Su flexibilidad y función también se pueden utilizar en grados superiores.

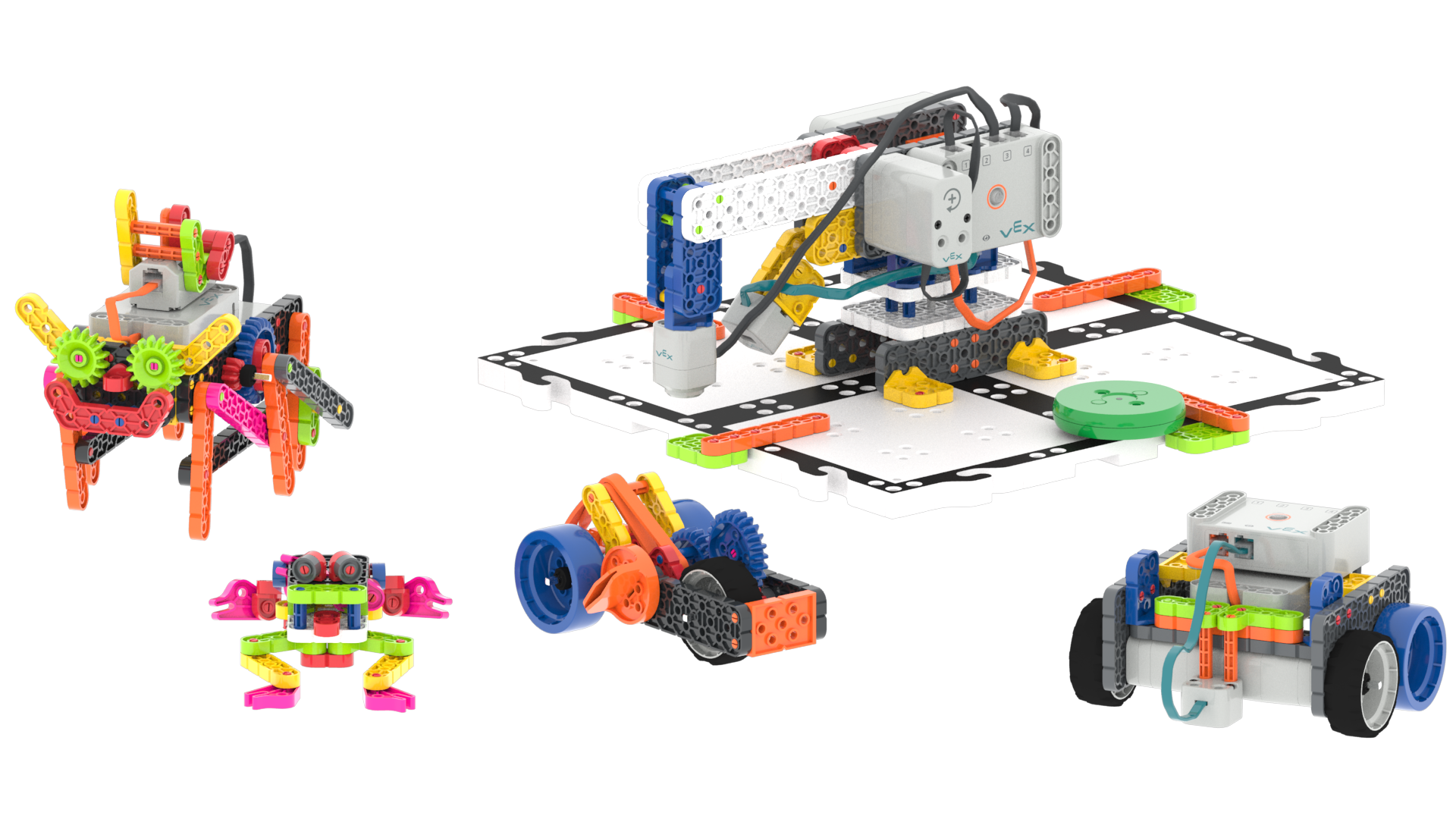

Diagrama de varias construcciones VEX GO que se construyen a partir de vigas, placas y otras piezas VEX GO.

Este artículo le presentará las partes que le permitirán construir proyectos VEX GO.

Vigas

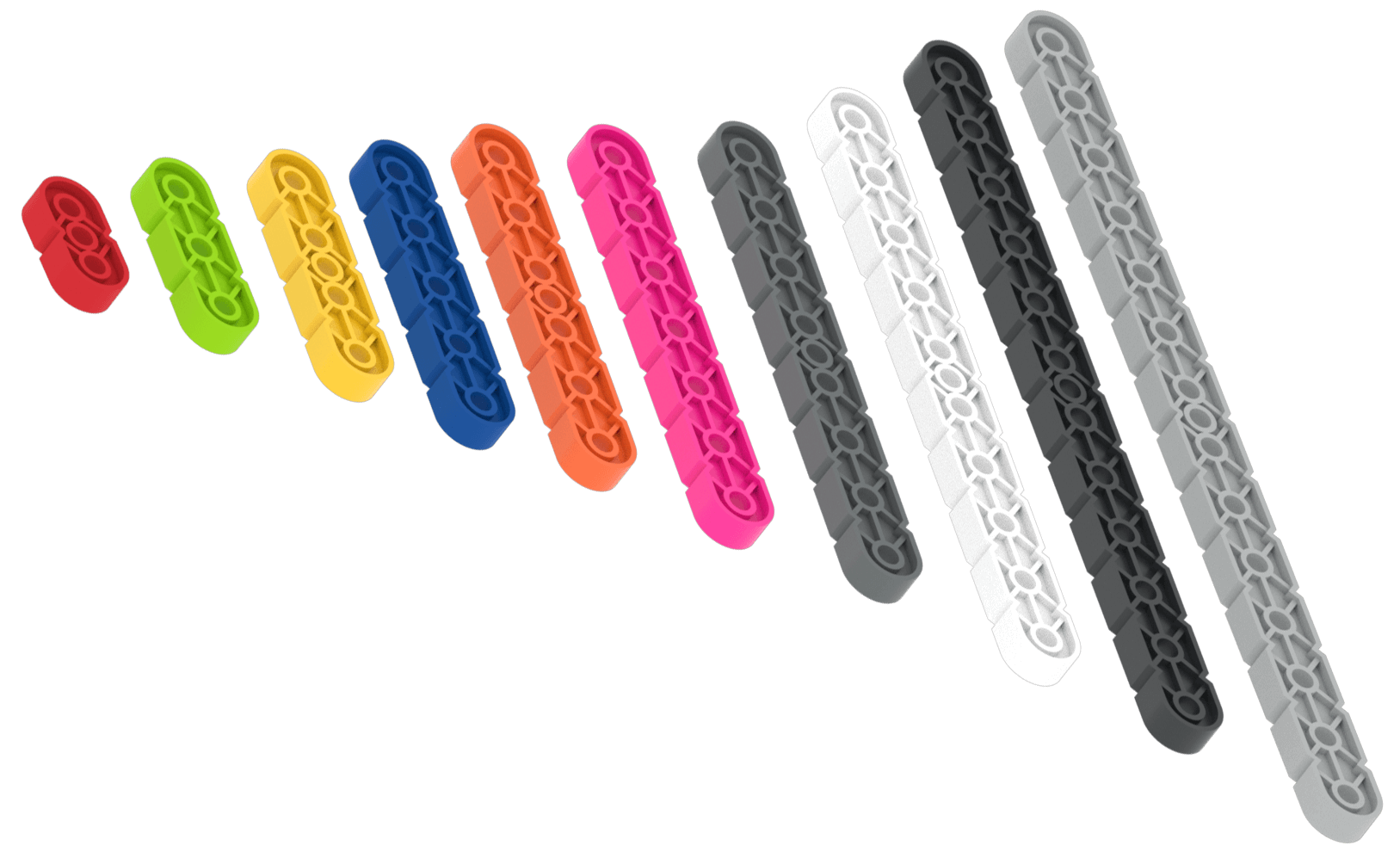

Diagrama de todas las piezas de la viga en el kit VEX GO.

Las vigas son piezas de plástico que tienen un agujero de ancho. Su longitud se identifica por su color y vienen en 10 longitudes diferentes.

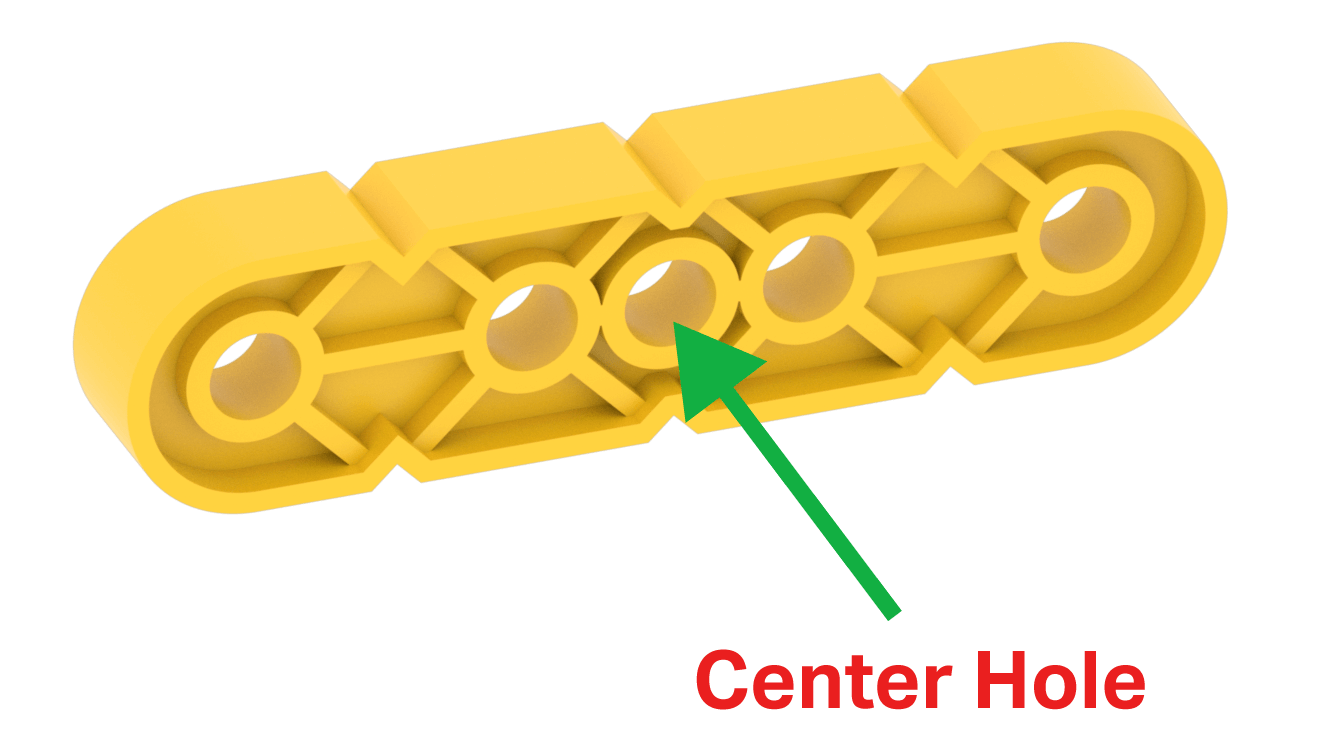

Diagrama de una pieza de Viga Amarilla, con una flecha apuntando y rotulando su Orificio Central.

Cada una de las vigas tiene un orificio central que les permite tener un conector colocado directamente en su centro. Los agujeros centrales proporcionan una gran flexibilidad a la hora de construir un proyecto.

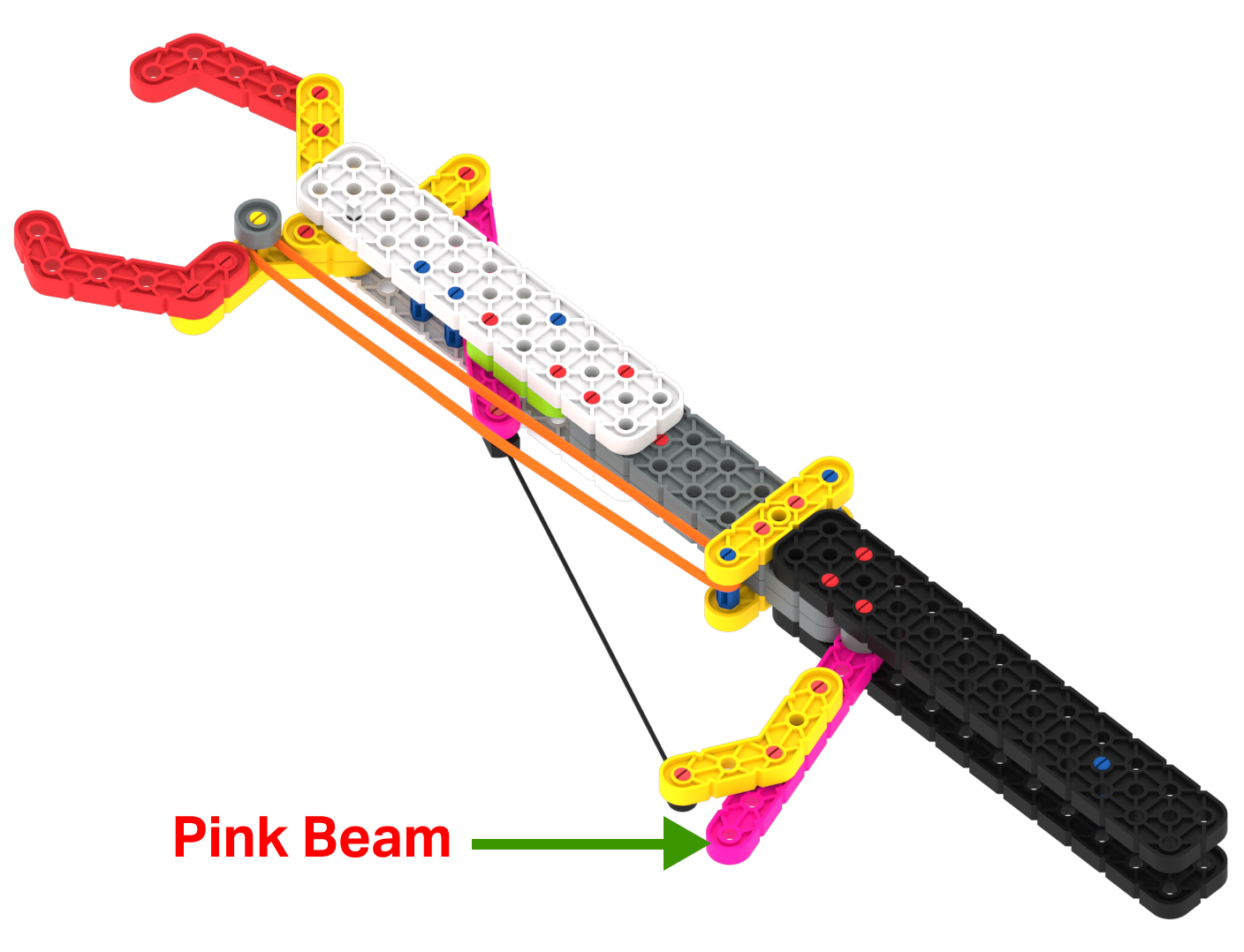

Diagrama de la Garra de Adaptación con una etiqueta apuntando a su mango de tracción y etiquetándolo como una Viga Rosa.

Las vigas son piezas de construcción muy útiles. Por ejemplo, en el proyecto Adaptation Claw se utilizan para una serie de cosas. Se utiliza una viga rosa como mango de tracción para cerrar la garra.

Vigas angulares

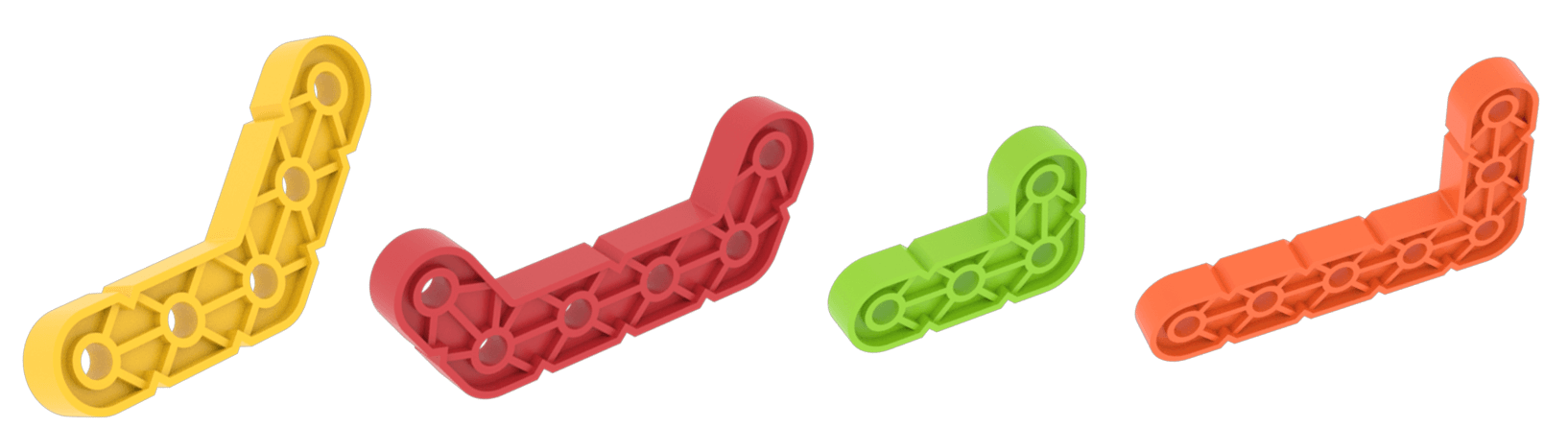

Diagrama de todas las piezas de Angle Beam en el kit VEX GO.

Las vigas angulares son vigas que tienen un agujero de ancho y un ángulo. Hay cuatro vigas en ángulo, que incluyen:

un haz angular amarillo que tiene un ángulo de 45 grados
un haz de ángulo rojo que tiene un ángulo de 60 grados en cada extremo
un haz de ángulo verde más pequeño que tiene un ángulo de 90 grados
un haz de ángulo naranja más grande que tiene un ángulo de 90 grados

Diagrama de la construcción VEX GO Crawler con una flecha apuntando a su boca y etiquetándola como una pieza Red Angle Beam.

Las vigas angulares permiten que los proyectos tengan estructuras colocadas en ángulo. Esto es muy útil, ya sea que su proyecto necesite tener una parte importante colocada en un ángulo o una adición interesante. Por ejemplo, con el proyecto Crawler, un Red Angle Beam hace una boca divertida para el robot.

Largas Vigas

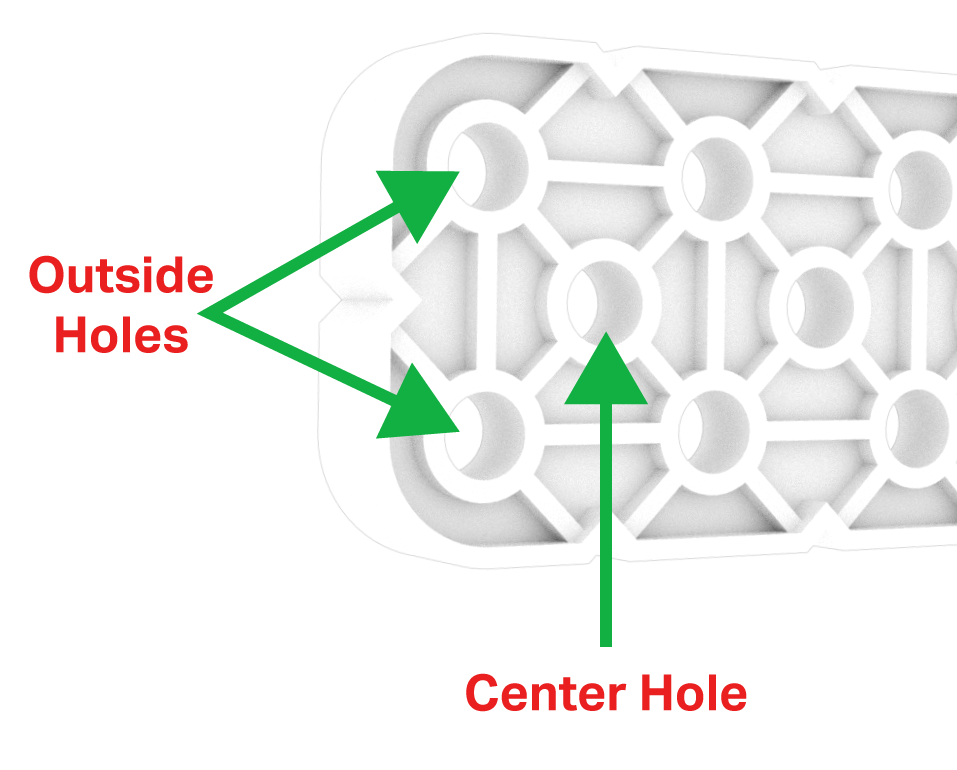

Diagrama de una pieza de Viga Grande Blanca, con una flecha apuntando a sus filas de agujeros y etiquetando un Agujero Central y Agujeros Exteriores.

Las vigas grandes tienen un patrón de agujeros muy útil. Hay dos filas externas de agujeros que están alineados entre sí. Hay una fila central de agujeros que se encuentra a medio camino entre cada uno de los agujeros exteriores. Este patrón permite muchas formas diferentes en que las vigas grandes se pueden unir a otras partes.

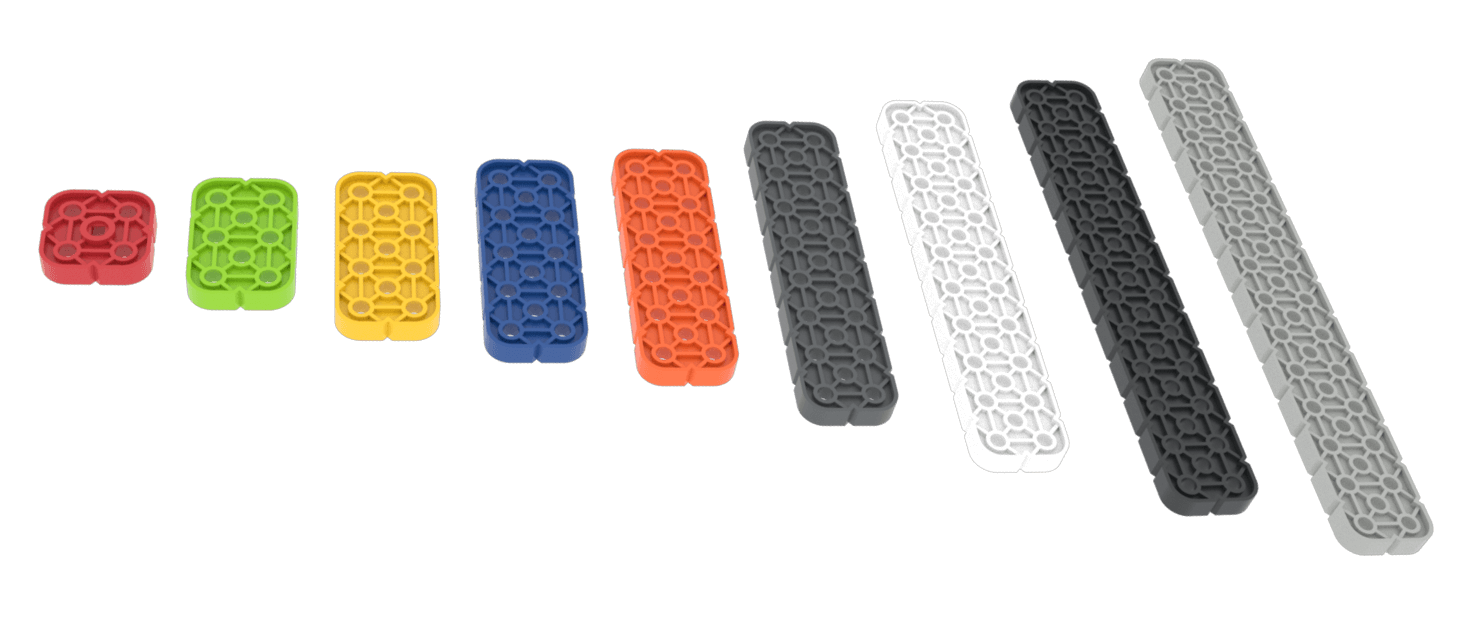

Diagrama de todas las piezas de Viga Grande en el kit VEX GO.

Las longitudes de haz grandes se identifican por su color y vienen en nueve longitudes diferentes.

Viga cuadrada roja

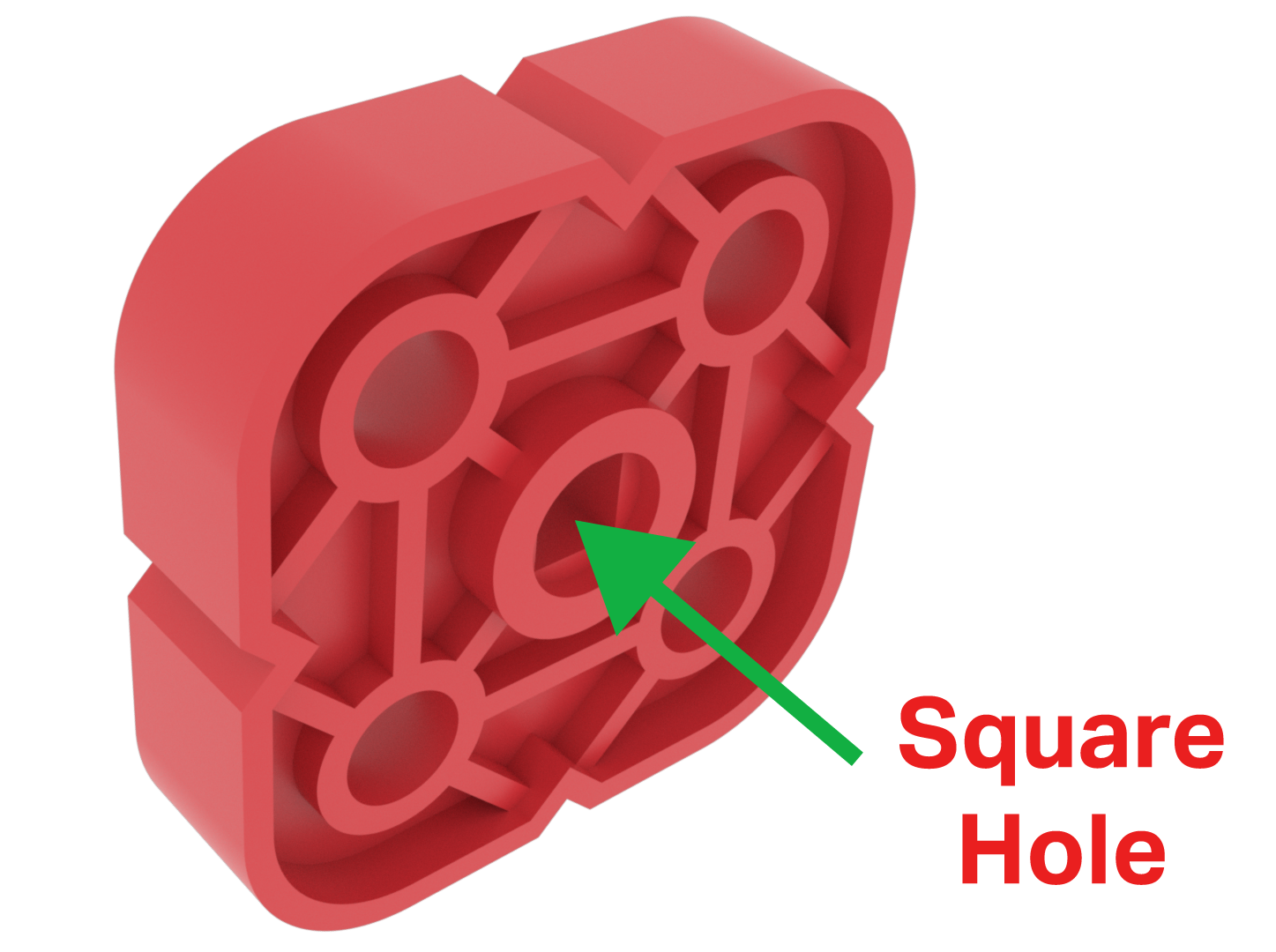

Diagrama de una pieza de Viga Cuadrada Roja, con una flecha apuntando y etiquetando el agujero en su centro como un Agujero Cuadrado.

La viga cuadrada roja es una viga grande especial. Tiene dos agujeros de ancho y dos agujeros de largo, por lo que es una parte cuadrada. La característica especial de la viga de la Plaza Roja es su agujero central. El orificio central es un orificio cuadrado.

El orificio cuadrado permite insertar un pasador cuadrado o un eje en el orificio. La viga cuadrada roja se verá obligada a girar cada vez que el pasador/eje cuadrado se vea obligado a girar.

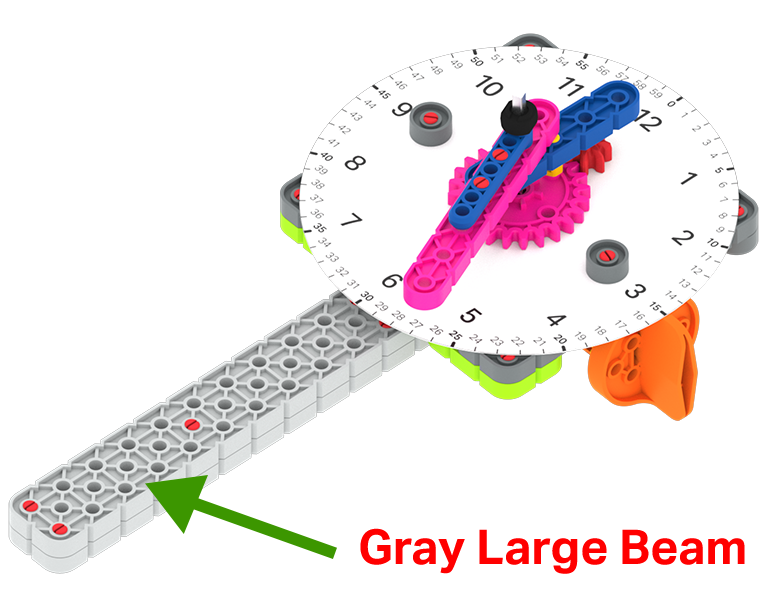

Diagrama de la construcción del reloj VEX GO con una flecha que apunta a su mango y lo etiqueta como una pieza de viga grande gris.

Las vigas grandes se utilizan como partes principales en muchos proyectos. Por ejemplo, se utilizan dos haces grandes grises en el proyecto Reloj como el mango del reloj.

Placas

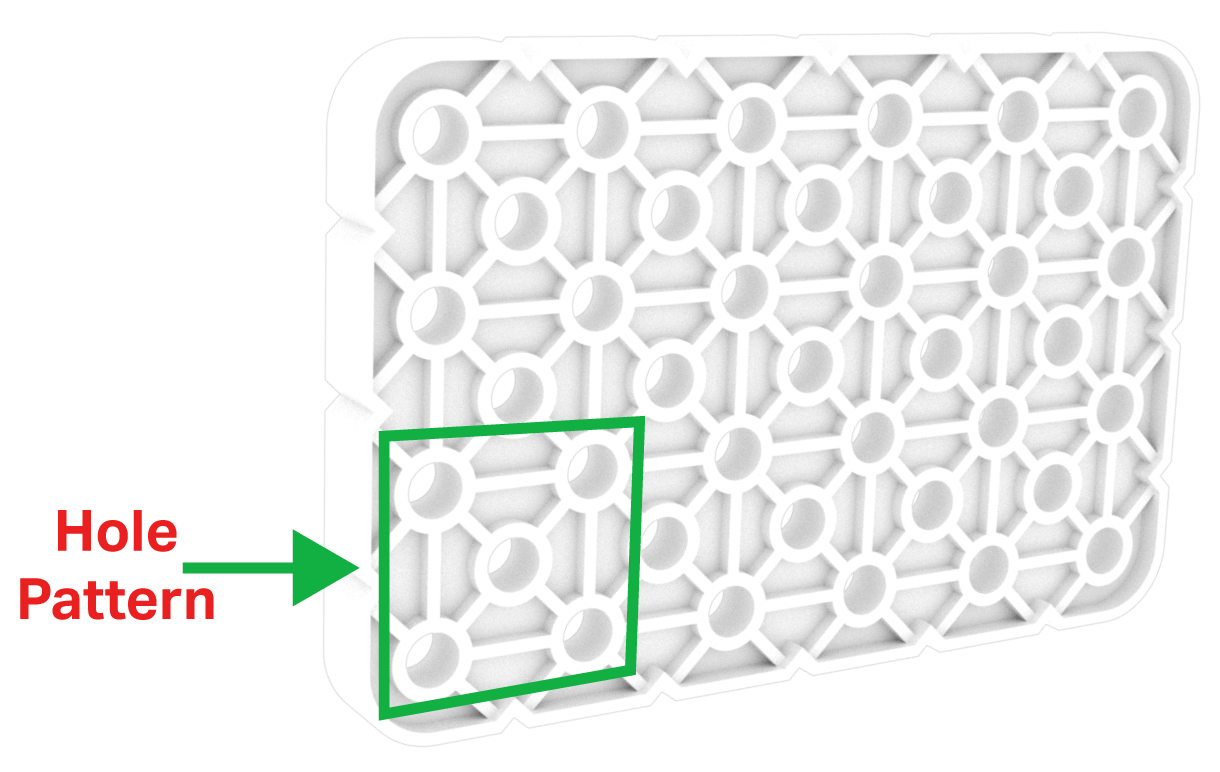

Diagrama de una pieza de placa blanca grande, con una flecha apuntando a sus filas alternas de agujeros y etiquetando el patrón de agujeros de la placa como similar al patrón de viga grande.

Las placas son las más anchas de las piezas de plástico y vienen en anchos de tres agujeros de ancho y cuatro agujeros de ancho. Las placas utilizan el mismo patrón de orificios que las vigas grandes.

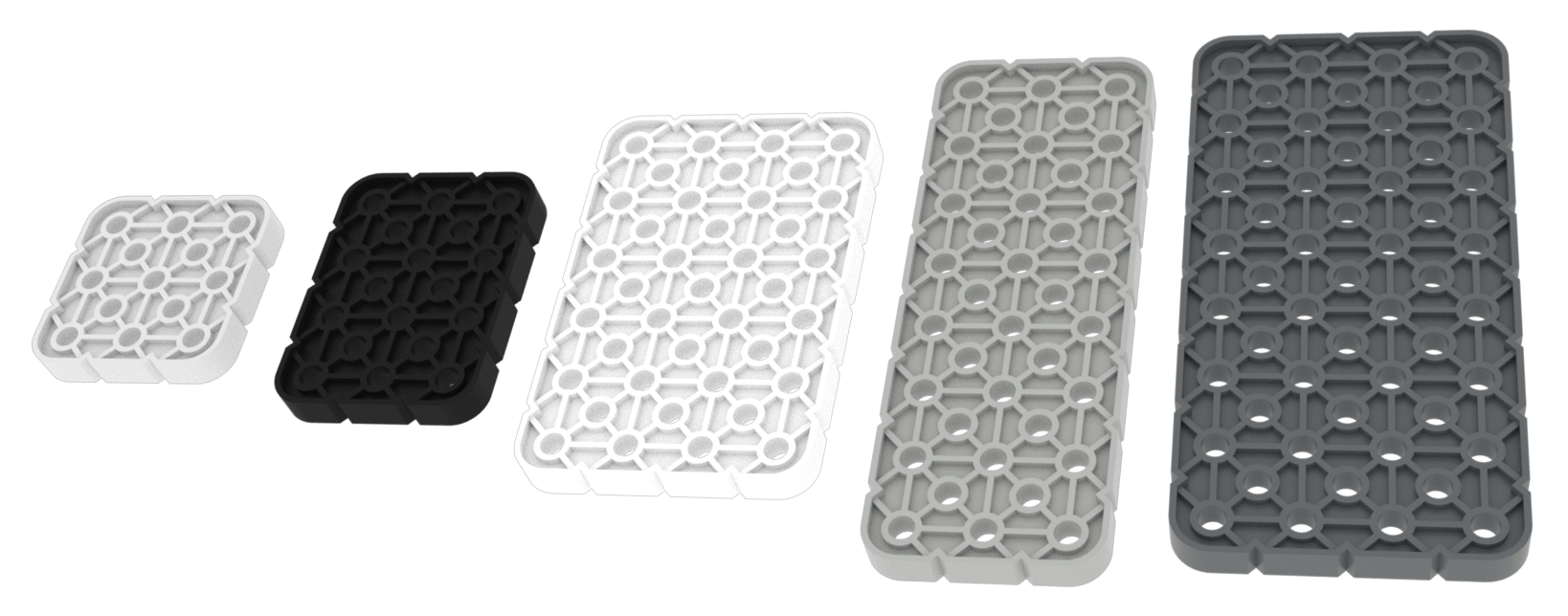

Diagrama de todas las piezas de la placa en el kit VEX GO.

Las placas vienen en cinco longitudes diferentes. Sus diferentes longitudes se identifican por un color.

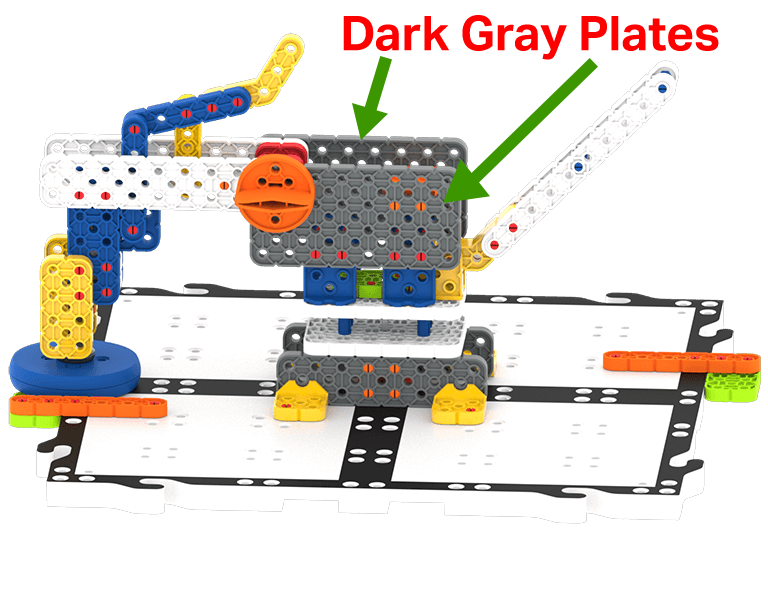

Diagrama de la construcción del brazo robótico VEX GO con flechas que apuntan a sus lados y las etiquetan como piezas de placa gris oscuro.

Las placas son muy útiles en proyectos de construcción porque proporcionan muchos orificios para conectar otras partes. Por ejemplo, en el proyecto Robot Arm, dos placas de color gris oscuro proporcionan muchos orificios para unir las otras partes.

Las vigas, las vigas angulares, las vigas grandes y las placas son las partes del sistema VEX GO que te permitirán llevar tu proyecto de la imaginación a la realidad.
