Antes de que el Jetson pueda funcionar correctamente, es necesario instalar el Wi-Fi Intel de doble banda y las antenas.

Piezas necesarias

Placa Jetson Nano con módulo Intel Wi-Fi y dos antenas externas colocadas a su lado.

Las piezas necesarias para el montaje son las siguientes:

Jetson
Wi-Fi Intel de doble banda
2x Antenas

Retire el módulo Jetson Nano

Tablero Jetson Nano con ventilador de refrigeración separado y colocado a su lado.

Desenchufe el ventilador si está conectado al Módulo Jetson Nano y retírelo. Si el ventilador ya está desconectado, continúe con el paso 2.

Módulo Jetson Nano que muestra dos tornillos que lo fijan a la placa portadora.

Retire los dos tornillos que sujetan el módulo Jetson Nano a la placa portadora.

Módulo Jetson Nano con pestañas laterales resaltadas, que muestra de dónde tirar para liberarlo de la placa base.

Una vez que se retiren los tornillos, abra las dos pestañas que sujetan el Módulo Jetson Nano en la placa base. Haga esto tirando suavemente de las lengüetas horizontalmente lejos del Módulo Jetson Nano.

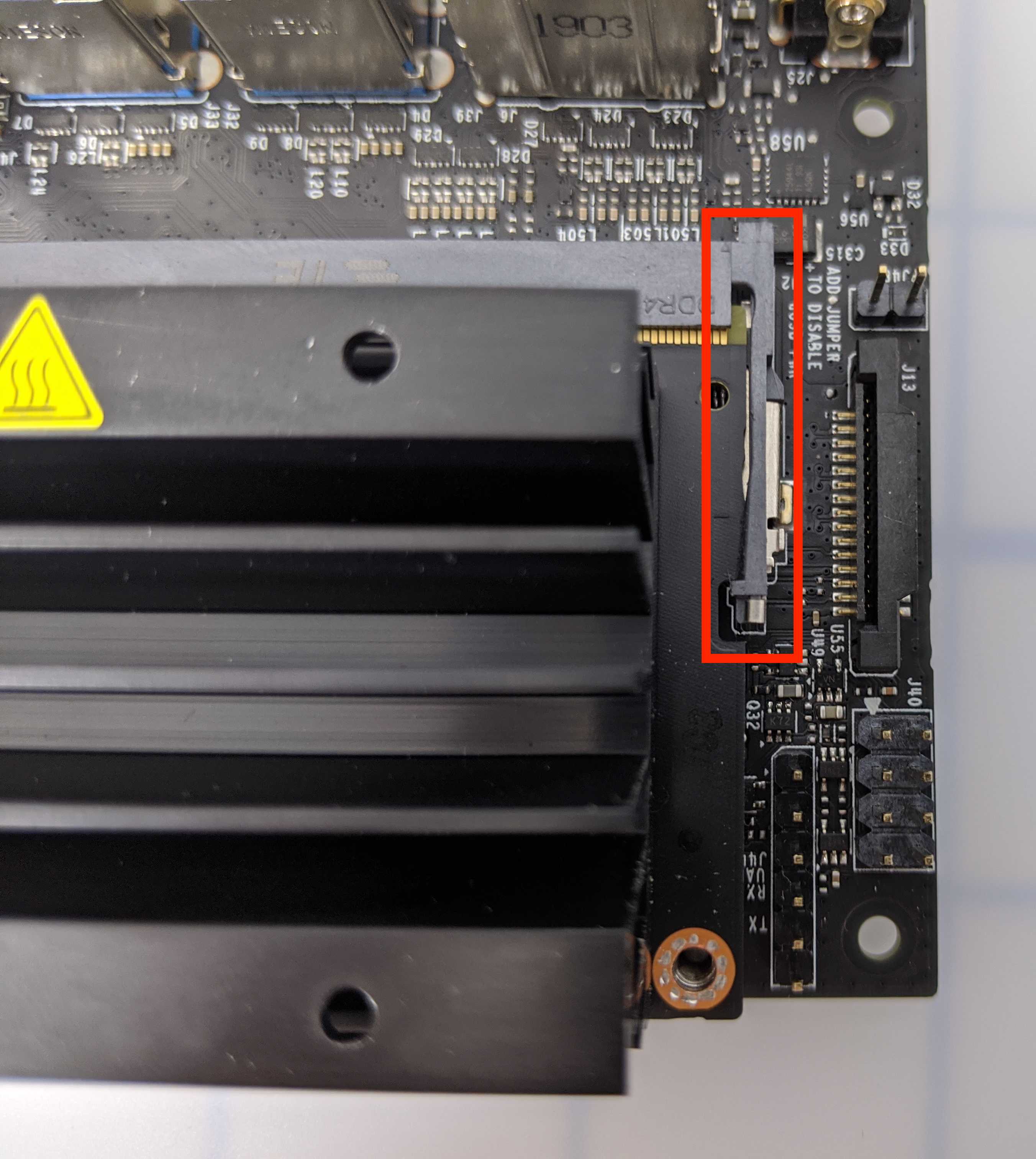

Primer plano de una pestaña lateral en el módulo Jetson Nano utilizado para liberarlo de la placa base.

Hay una pestaña a cada lado del Módulo Jetson Nano.

Módulo Jetson Nano retirado de la placa portadora, con ranura interna y componentes expuestos.

Extraiga con cuidado el Módulo Jetson Nano directamente de la Placa del Transportista. Observe el tornillo en el medio del tablero de transporte.

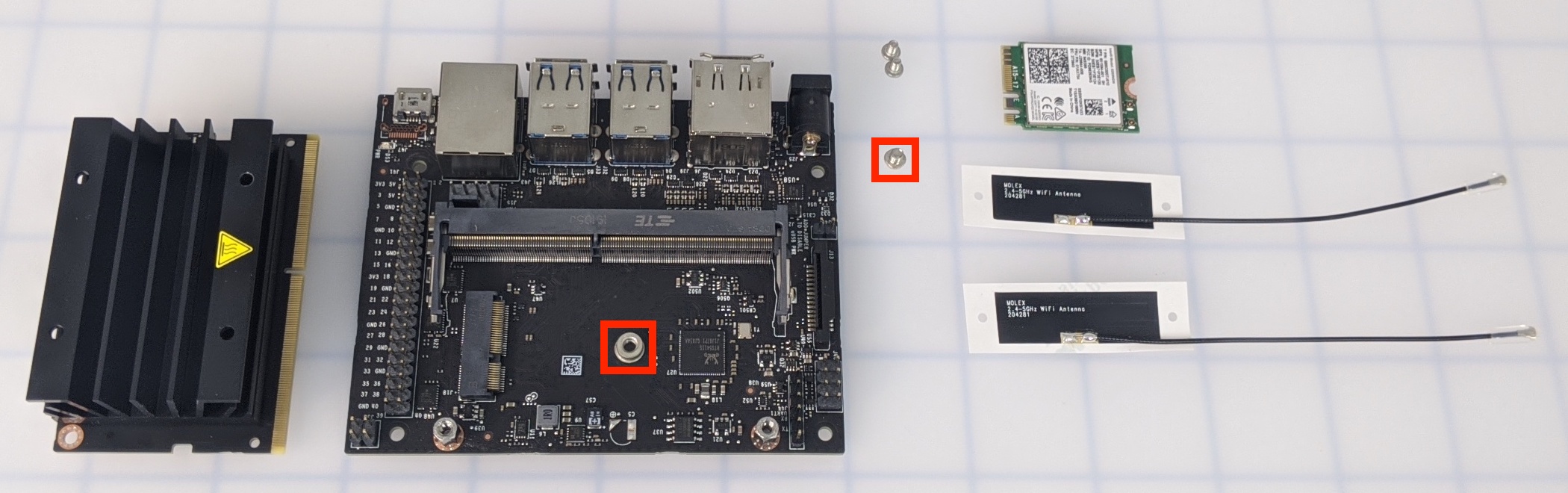

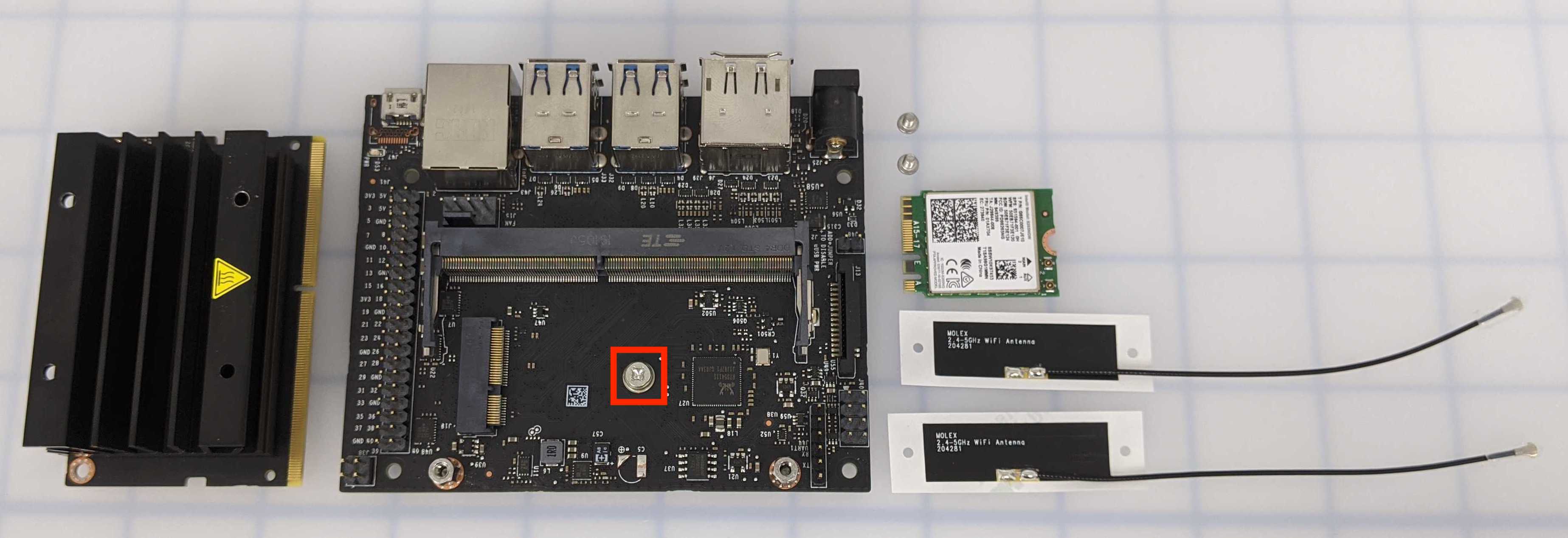

Placa portadora con el tornillo central resaltado para su extracción antes de instalar el módulo Wi-Fi.

Retire el tornillo en el medio del tablero portador.

Fije las antenas

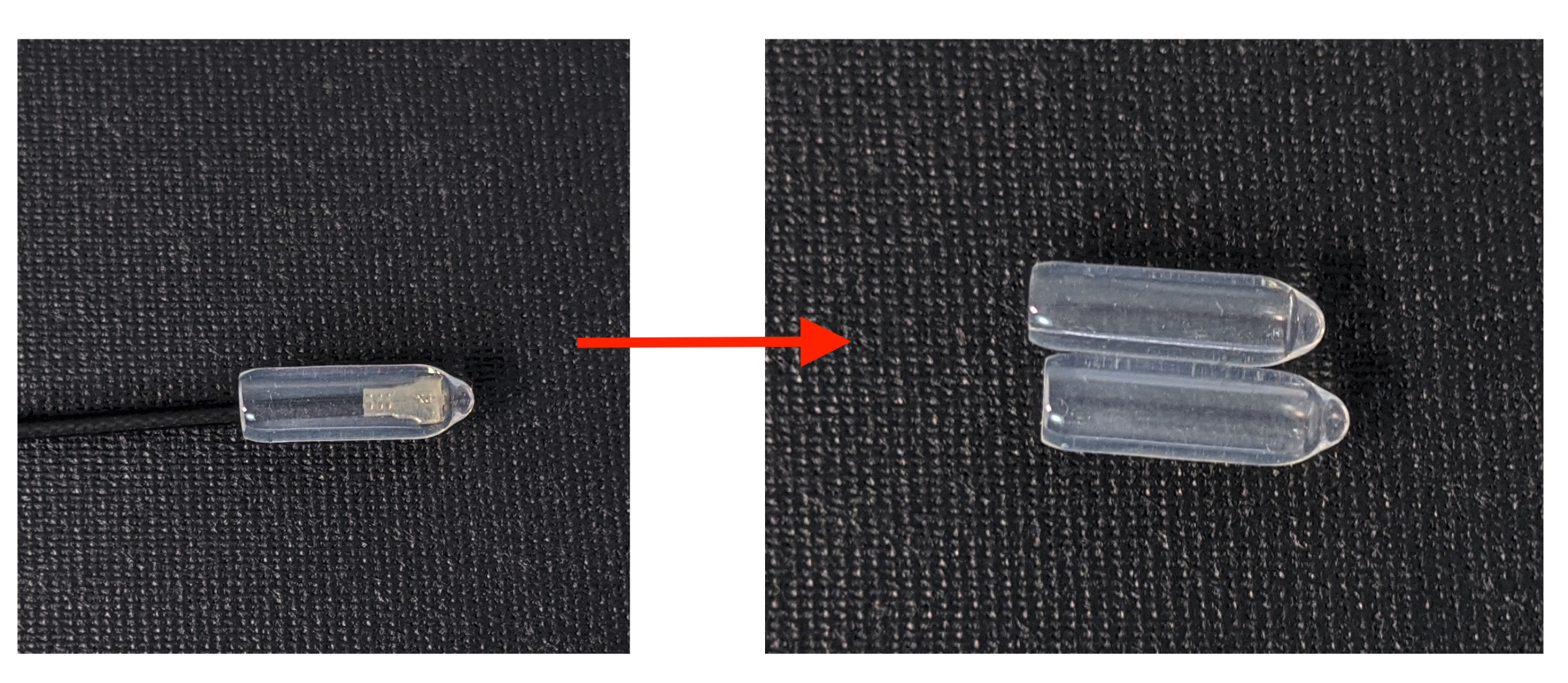

Se retiran las tapas protectoras de plástico de los conectores de las antenas de dos antenas.

Retire la cubierta de plástico de las antenas.

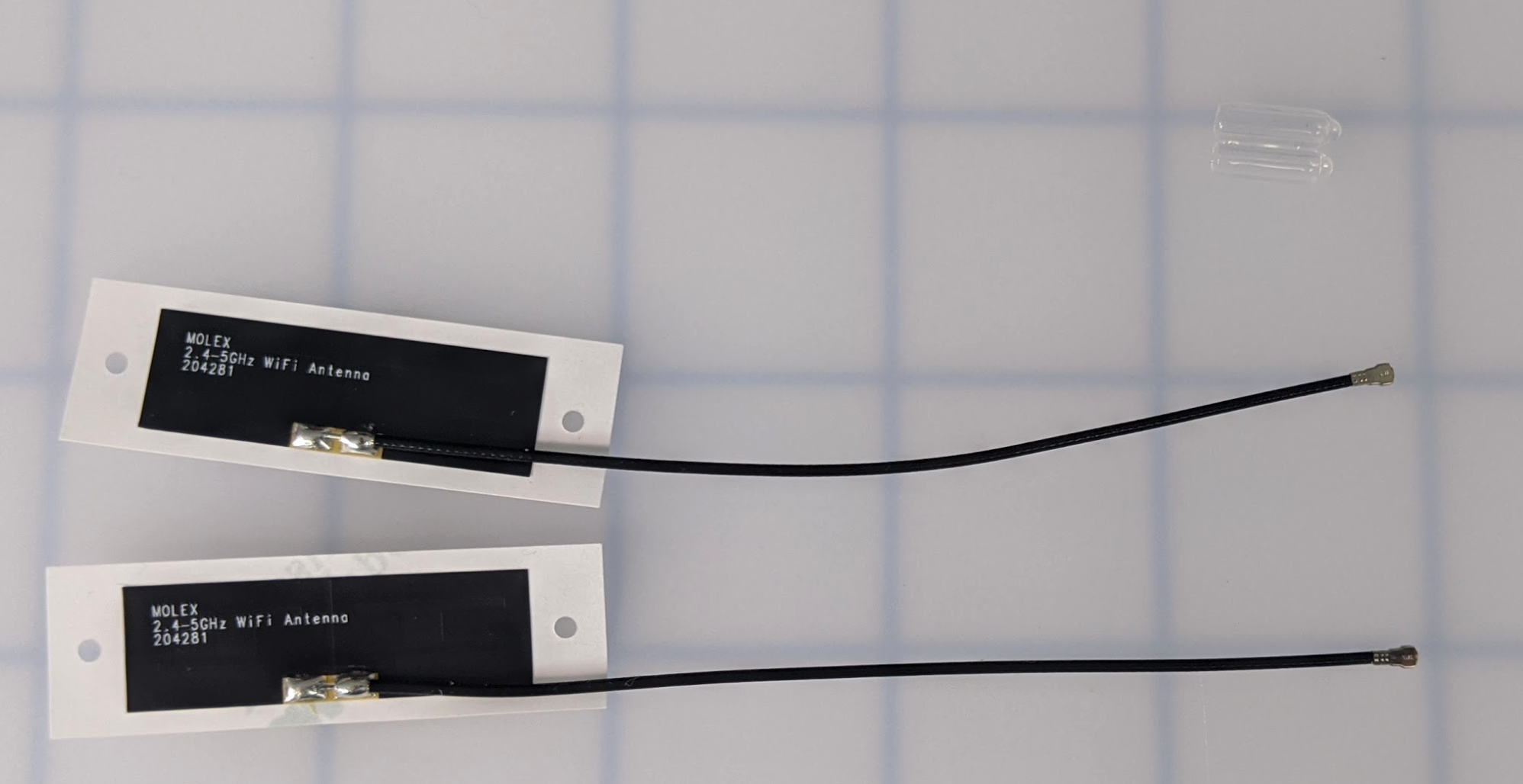

Dos antenas con cubiertas de plástico retiradas, listas para conectarse al módulo Wi-Fi.

Asegúrese de que las cubiertas de plástico se retiren de ambas antenas.

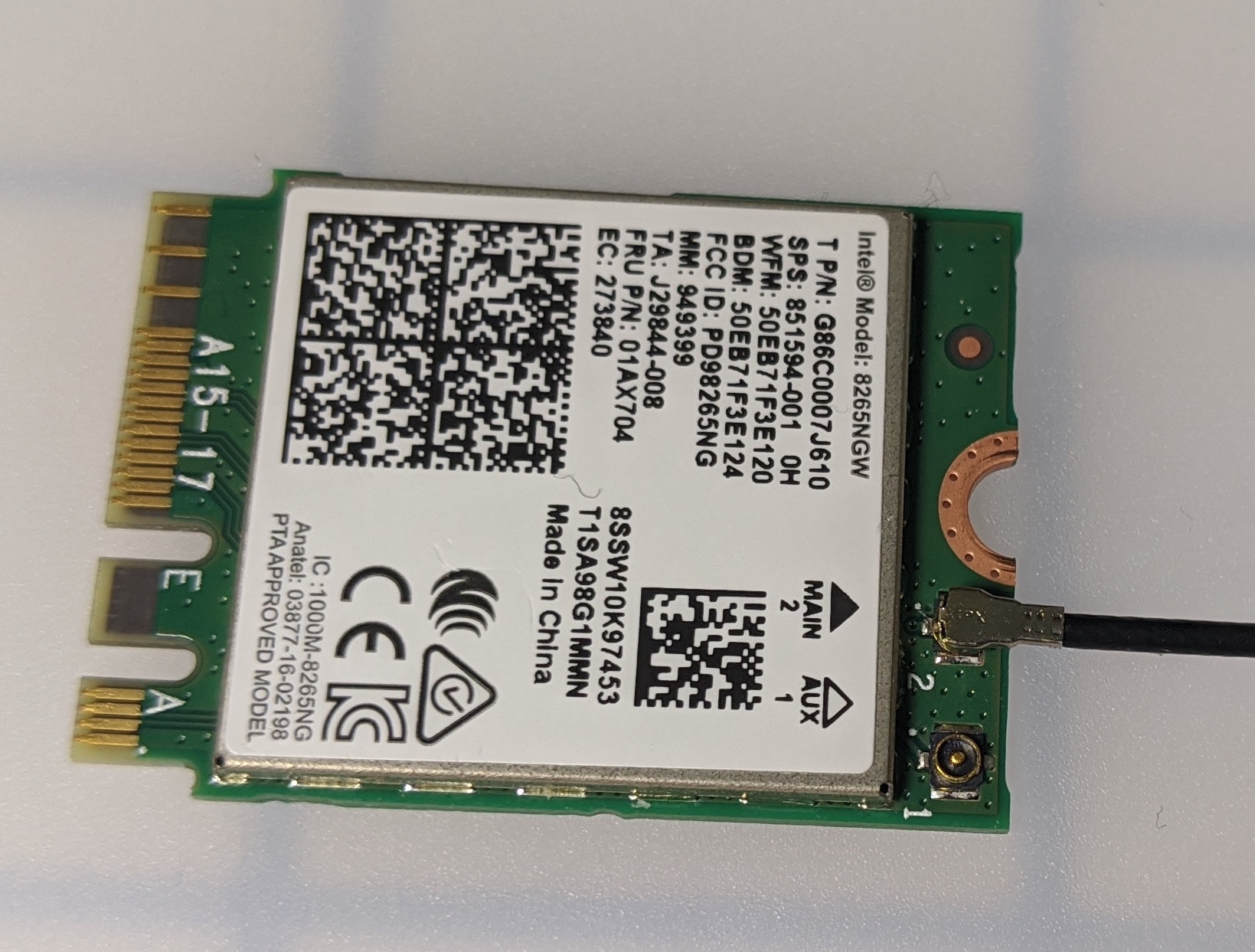

Primer cable de antena conectado al módulo Wi-Fi Intel Dual Band.

Conecte una antena al Wi-Fi Intel Dual Band. Asegúrese de aplicar una ligera presión, ya que las piezas son delicadas. Un sonido de "clic" asegurará que la antena esté completamente conectada.

Nota: si se necesita más presión para asegurar la antena, use un borrador de lápiz u otro objeto pequeño para aplicar más presión. No se recomienda usar metal para aplicar presión.

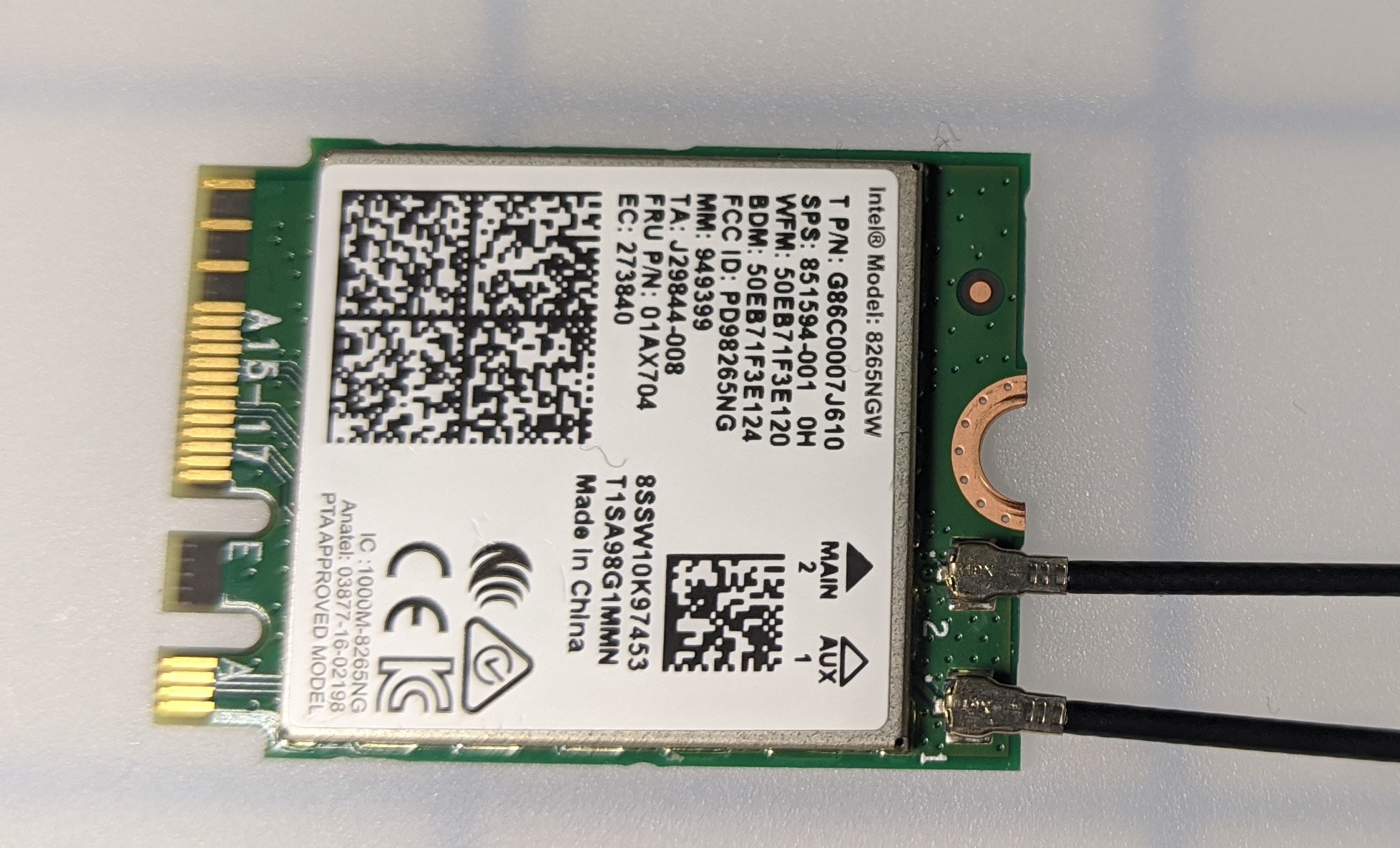

Segundo cable de antena conectado al módulo Wi-Fi Intel Dual Band.

Conecte la segunda antena siguiendo el mismo procedimiento del paso anterior.

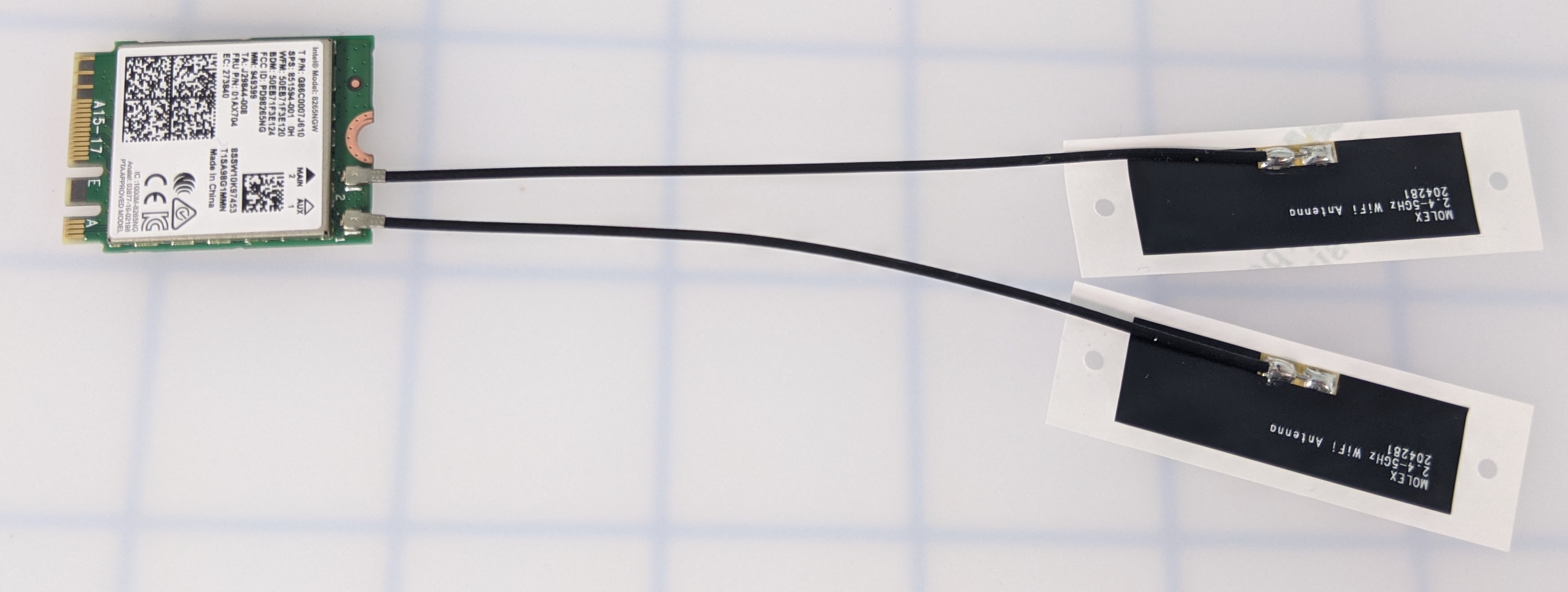

Módulo Wi-Fi con ambas antenas conectadas y cables que se extienden hacia afuera.

Asegúrese de que ambas antenas estén completamente conectadas al Wi-Fi Intel de doble banda. Recoge el Wi-Fi Intel de doble banda para asegurarte de que ambas antenas estén seguras y de que ninguna de ellas se caiga.

Módulo Wi-Fi Intel de doble banda insertado en la placa del portador en ángulo.

Coloque el Wi-Fi Intel de doble banda en la placa base en ángulo.

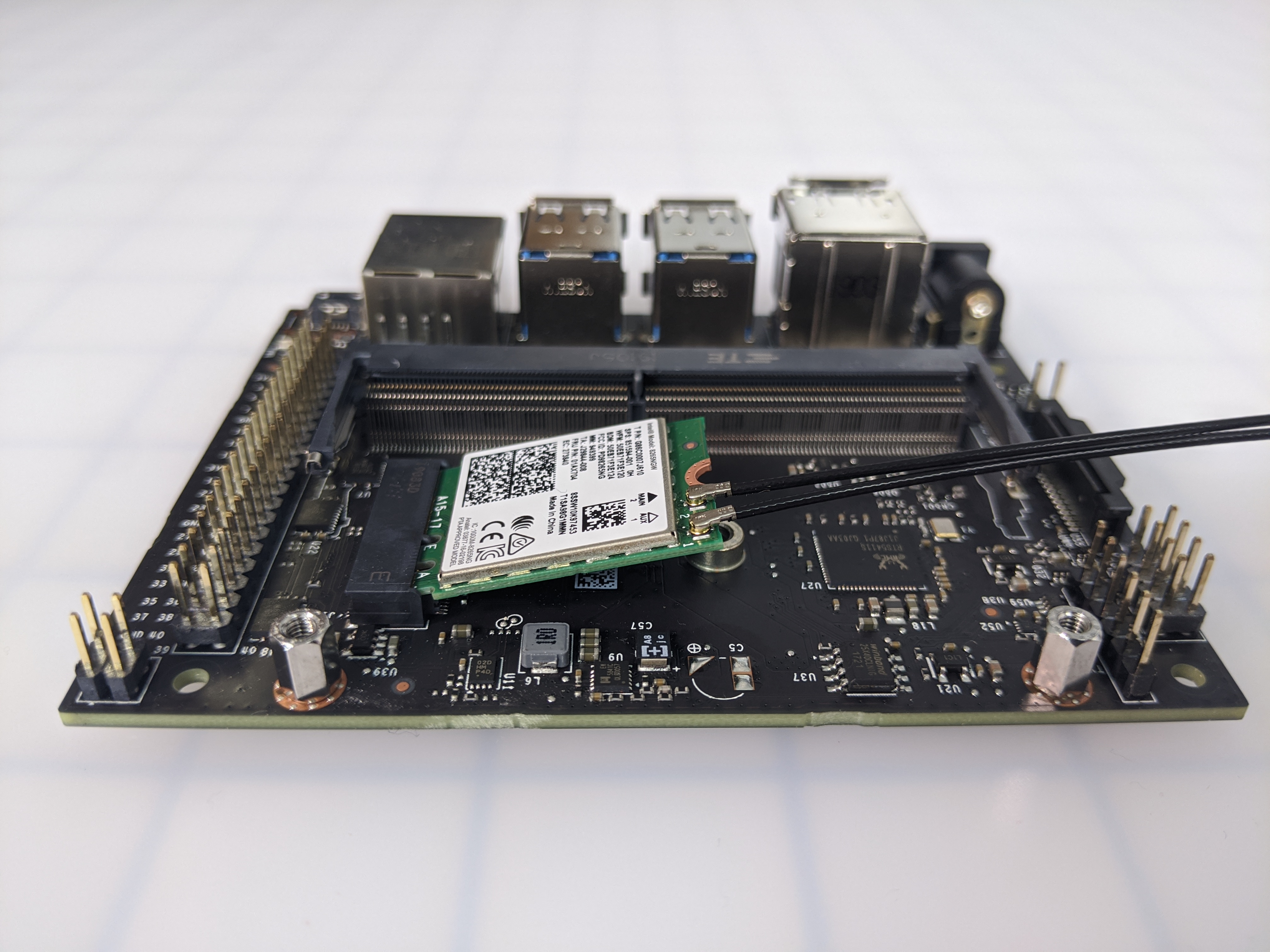

Módulo Wi-Fi asentado en la placa del transportista pero en ángulo hacia arriba antes de ser asegurado con un tornillo.

Permanecerá ligeramente inclinado hacia arriba hasta que se use un tornillo para mantenerlo en su lugar.

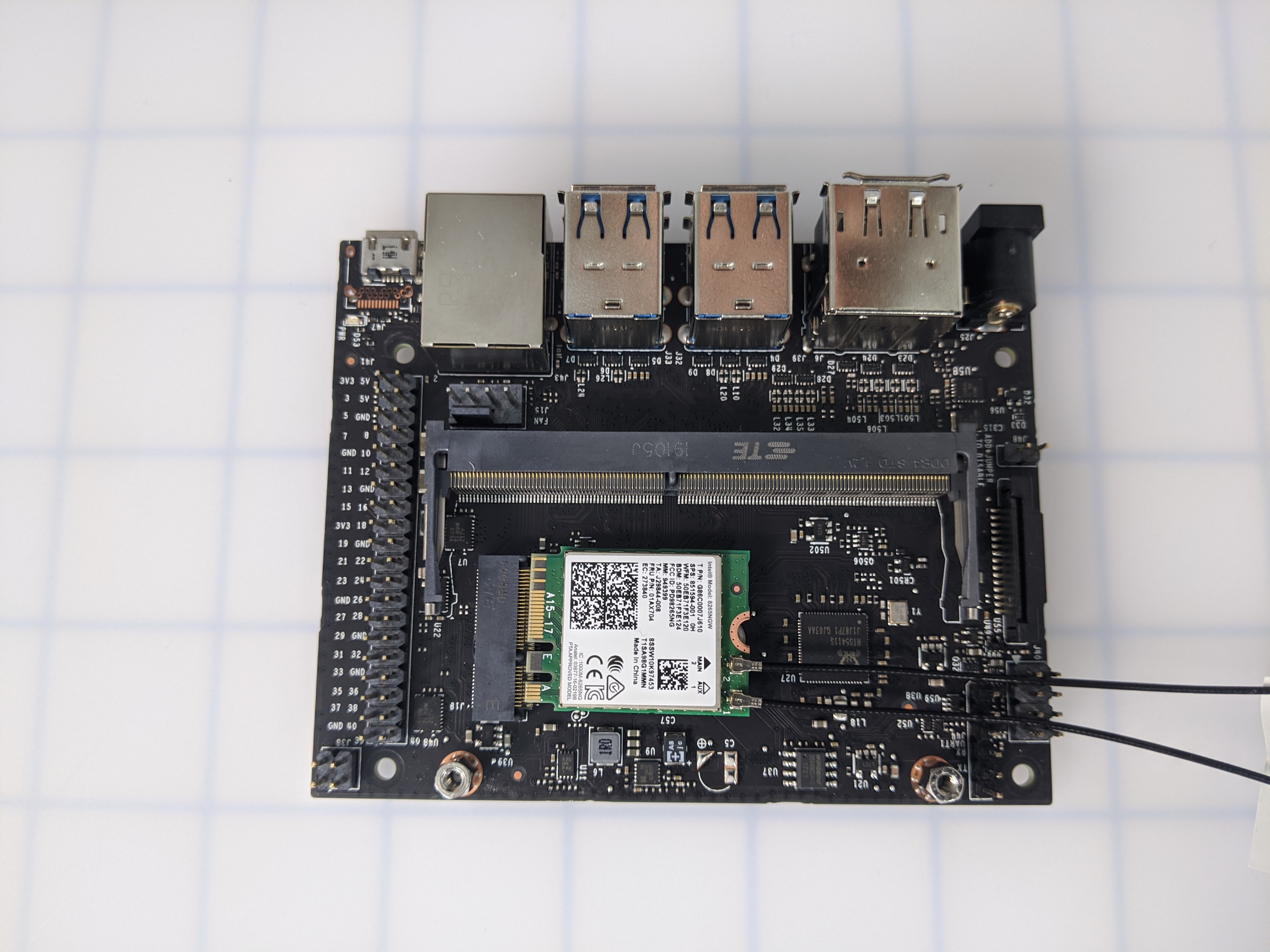

Módulo Wi-Fi asegurado a la placa del portador con un tornillo, antenas conectadas.

Asegure el tornillo para sujetar el Wi-Fi Intel Dual Band en su lugar. Asegúrese de no apretar demasiado el tornillo para evitar que se desprenda.

Vuelva a conectar el módulo Jetson Nano

El módulo Jetson Nano se vuelve a colocar en la placa portadora con los orificios de los tornillos alineados.

Coloque el módulo Jetson Nano de nuevo en la placa base en ángulo. Empuje ligeramente hacia abajo para que los orificios de los tornillos queden al ras.

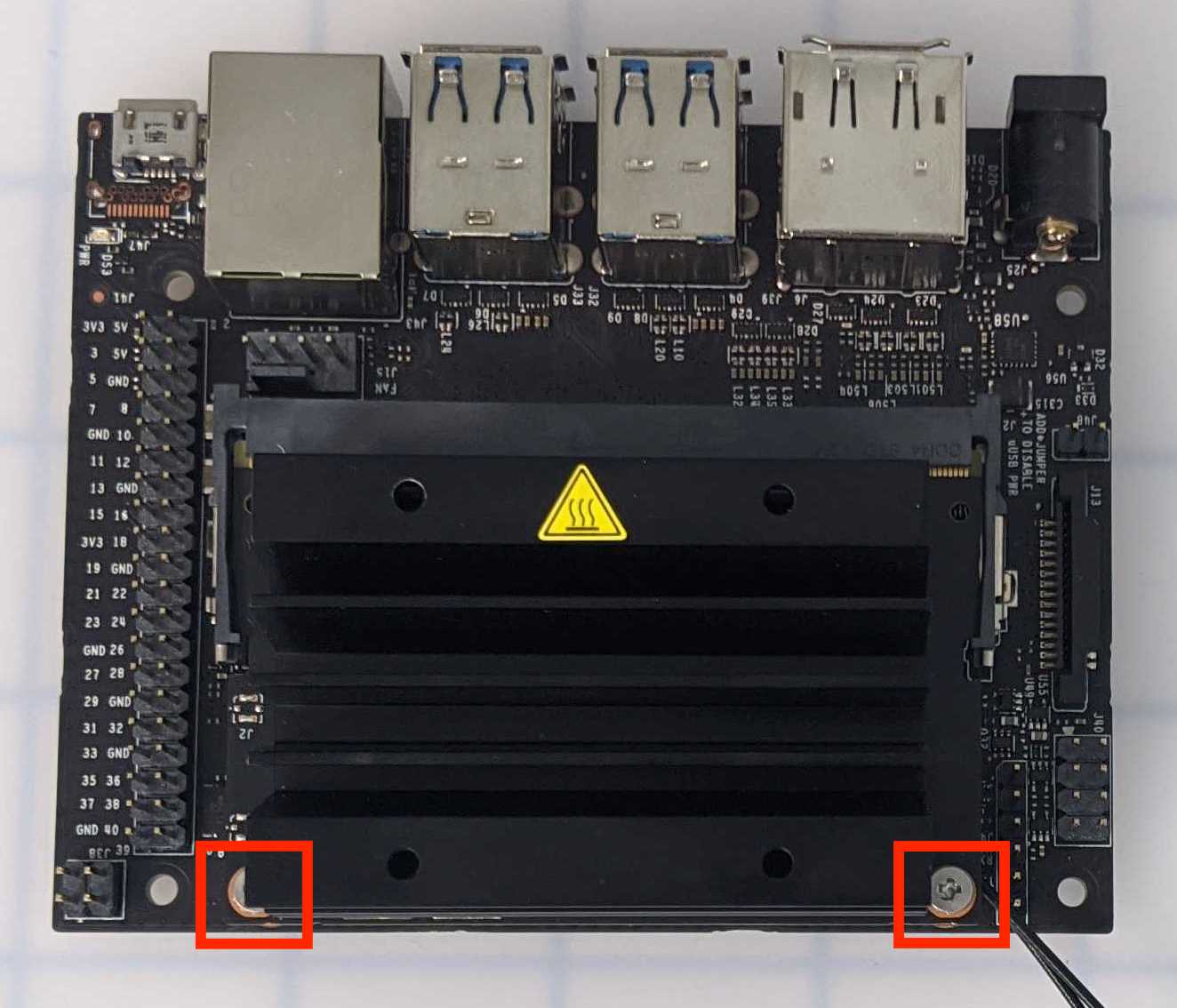

Módulo Jetson Nano asegurado a la placa portadora con dos tornillos.

Asegure los dos tornillos de nuevo en el módulo Jetson Nano para conectarlo a la placa base. Asegúrese de no apretar demasiado los tornillos para evitar que se desprendan.

Placa Jetson Nano con módulo Wi-Fi Intel instalado y dos antenas conectadas.

El Wi-Fi de doble banda de Intel y las antenas ya están instalados.
