Al trabajar con VEXcode V5 en un dispositivo (iPad /tableta Android/tableta Amazon Fire), es importante comprender cómo conectar su dispositivo al VEX V5 Robot Brain para descargar y ejecutar proyectos.

Cómo conectar el cerebro del robot V5 a un dispositivo

Imagen de la batería de radio VEX V5 Brain que muestra la conexión de la batería y las especificaciones para el sistema de robótica V5, que ilustra cómo conectar la batería al V5 Brain.

Asegúrese de que el cerebro del robot V5 esté conectado a una batería V5 y a una radio V5.

Ilustración del botón de encendido del V5 Brain, que muestra la ubicación y el diseño del botón de encendido en el V5 Brain, utilizado para conectarse al sistema V5.

Encienda el cerebro del robot V5 presionando el botón de encendido.

Interfaz de configuración para conectarse al V5 Brain, mostrando opciones y configuraciones para las preferencias del usuario en un diseño claro.

Seleccione ‘Configuración’ en la pantalla del Cerebro del Robot V5 para verificar el Tipo de Radio. El tipo de radio debe estar configurado en Bluetooth para que la conexión se realice correctamente.

Diagrama de la conexión del tipo de radio VEXnet al cerebro VEX V5, que ilustra los puertos y la configuración para una integración adecuada en proyectos de robótica.

Se abrirá la ventana de diálogo Configuración. Busque el tipo de radio en la esquina inferior izquierda. Si el tipo de radio está configurado en VEXnet, cámbielo a Bluetooth presionando el área Tipo de radio.

Botón etiquetado 'OK' para confirmar los cambios en el proceso de conexión VEX V5 Brain, que ilustra el paso final en la configuración.

Aparecerá un mensaje para confirmar el cambio del tipo de radio. Selecciona «Aceptar» para confirmar el cambio.

Tipo de radio Bluetooth para el sistema de robótica VEX V5, que ilustra el diseño del dispositivo y las características de conexión para integrarse con el V5 Brain.

Asegúrese de que el tipo de radio muestre que ahora está conectado a través de Bluetooth.

Diagrama que muestra la configuración de datos de radio en un cerebro VEX V5, que ilustra cómo conectar el cerebro a un módulo de radio para la comunicación.

Asegúrese de que los datos de radio estén configurados en "Encendido".

Captura de pantalla de la interfaz de configuración de VEX V5 que muestra las opciones para conectarse al cerebro, incluida la configuración de red y las funciones de administración de dispositivos.

Compruebe el icono de conexión. Una vez que el tipo de radio esté configurado en Bluetooth y los datos de radio estén encendidos, el icono de conexión mostrará ‘BD’.

Ventana de diálogo de configuración para V5, que muestra las opciones para conectarse al Brain, incluidos los ajustes de configuración y los indicadores de estado de conexión.

Nota: Si el tipo de radio está configurado en VEXnet, el icono de conexión mostrará ‘V’.

Icono VEXcode V5, que representa el software utilizado para programar los sistemas V5 de VEX Robotics, que aparece en la sección "Conectar al cerebro" de la descripción de la categoría V5.

Inicie VEXcode V5 en su dispositivo.

Imagen que muestra el proceso de conexión al cerebro VEX V5, ilustrando los componentes necesarios y la configuración para establecer un vínculo entre el robot y la unidad cerebral.

Al iniciar VEXcode V5, es posible que reciba un mensaje en el que se le solicita que verifique el uso de Bluetooth. Selecciona "Aceptar".

Nota: si no recibe un aviso para permitir Bluetooth, verifique la configuración de Bluetooth en su dispositivo para asegurarse de que esté encendido.

Icono que representa la conexión al cerebro VEX V5, que ilustra el proceso de vinculación de dispositivos para la programación y el control.

Seleccione el ícono ‘Cerebro’ en la Barra de Herramientas.

Diagrama que ilustra cómo conectar el cerebro VEX V5 a varios componentes, incluidos motores y sensores, con conexiones etiquetadas para una comprensión clara en el contexto de la robótica V5.

Aparecerá una lista de cerebros de robots V5 disponibles. Seleccione el nombre del cerebro al que desea conectarse.

Diagrama que ilustra cómo conectarse al cerebro VEX V5, con puertos y conexiones etiquetados para sensores y motores.

Una vez que se elija un cerebro, seleccione "Conectar".

Ilustración que muestra cómo conectarse al cerebro VEX V5, con puertos y conexiones etiquetados para varios componentes en una configuración robótica.

Ver el código de conexión de radio que se mostrará en la pantalla del cerebro.

Captura de pantalla de la pantalla del código de conexión de radio de VEX V5, que muestra las opciones de conexión y la configuración para conectarse al cerebro, ilustrando el proceso de establecimiento de una conexión de radio.

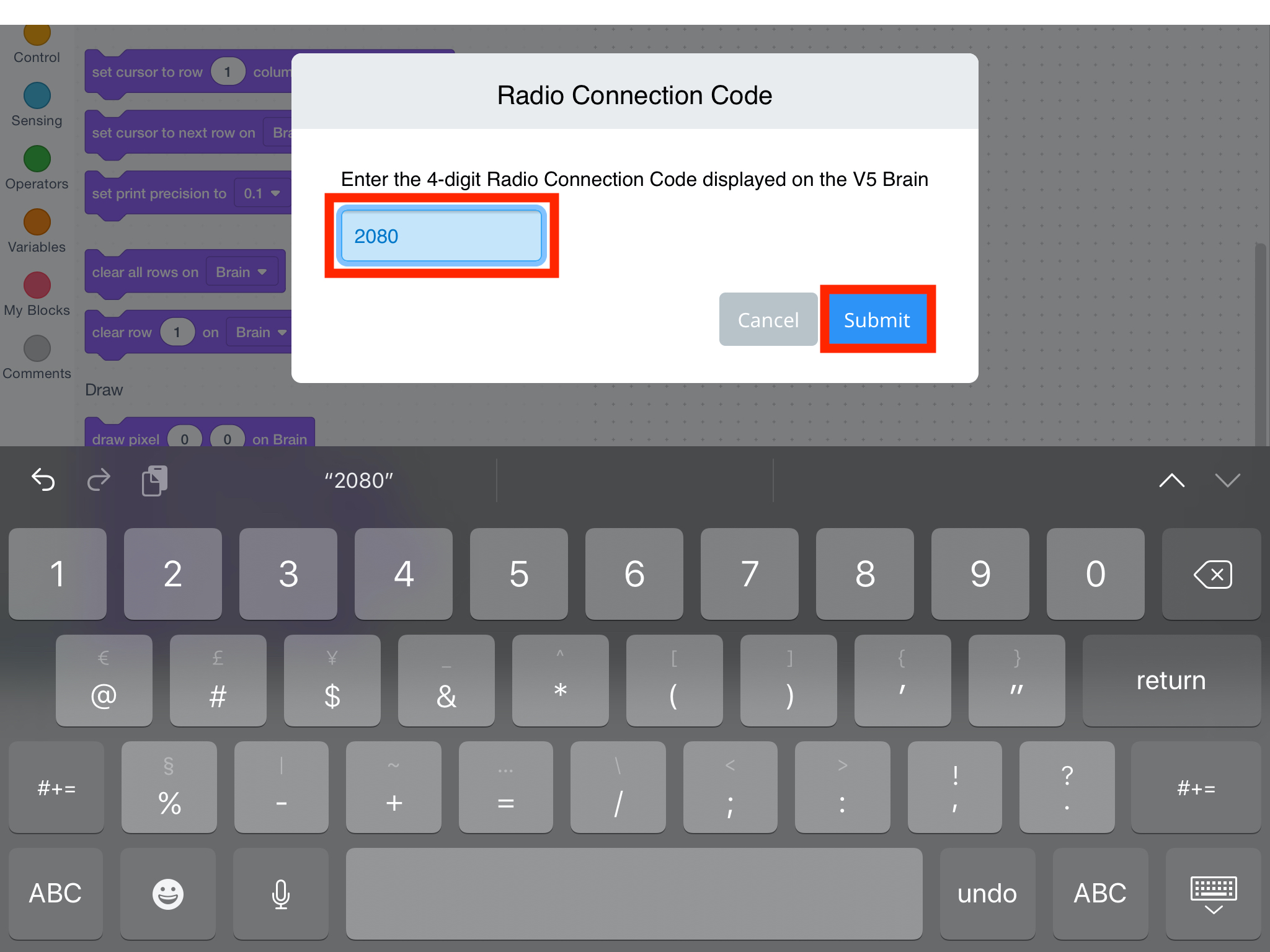

Introduzca el código de conexión de radio desde la pantalla del cerebro V5 y, a continuación, seleccione "Enviar".

Imagen que muestra el proceso de envío de un código de conexión de radio para robots V5, ilustrando los pasos de conexión al componente cerebral.

El ícono de Cerebro se volverá naranja y aparecerá el mensaje ‘Conectando a:’ mientras el Cerebro se está conectando.

Diagrama que ilustra el proceso de conexión al cerebro V5, con componentes etiquetados y conexiones para mayor claridad en el proceso de configuración.

Una vez que el cerebro esté conectado, el ícono se volverá verde.

Ilustración de un cerebro de robot verde, que simboliza la conectividad y la funcionalidad, relacionada con la descripción de la categoría V5 y la sección sobre la conexión con el cerebro.

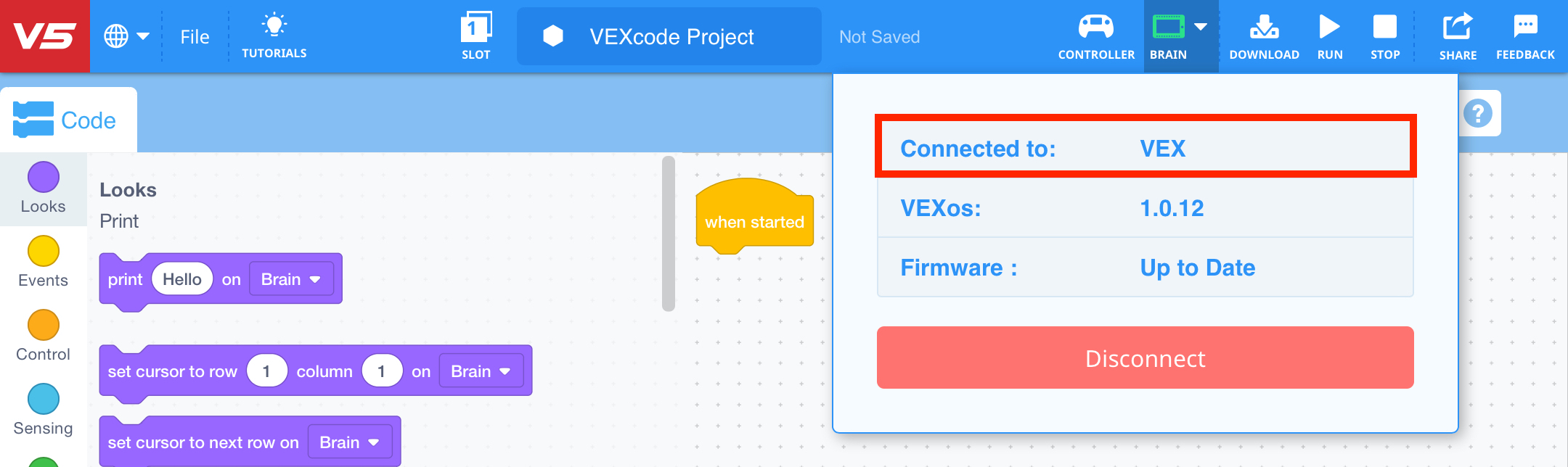

El mensaje en la ventana dirá ‘Conectado a:’ y enumerará el nombre del cerebro V5 que está conectado al dispositivo.

Diagrama que muestra cómo conectar los componentes VEX V5 al cerebro, ilustrando los puertos y las conexiones para una configuración adecuada.

Nota: el icono de conexión mostrará ‘D’ en la esquina superior derecha de la pantalla del cerebro cuando el cerebro del robot V5 esté conectado al dispositivo.

Diagrama que ilustra el proceso de conexión al cerebro en el sistema V5, destacando los componentes clave y sus relaciones para una configuración e integración efectivas.

Para desconectarse de un cerebro, seleccione "Desconectar".

Nota: si ha seguido todos los pasos y la conexión aún no funciona, verifique la configuración de Bluetooth en su dispositivo para asegurarse de que esté encendida.

Nota para los equipos de competición: El sistema de control de campo solo funciona con la radio VEXnet. Si la radio se ha cambiado a Bluetooth para fines de programación, deberá volver a cambiarse antes de competir en el campo.
