Uso de la interfaz de usuario del cerebro del robot V5

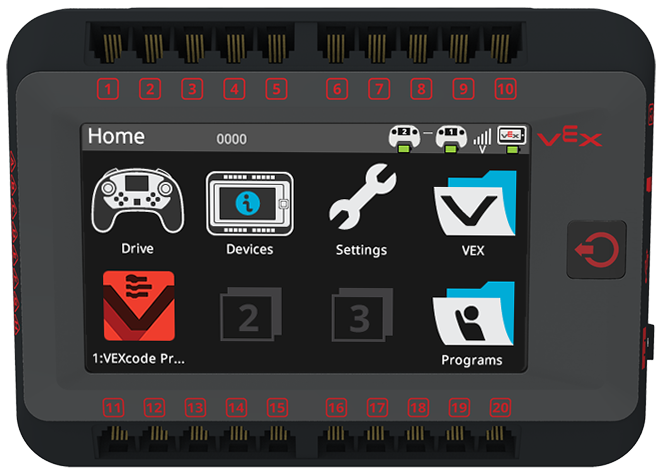

V5 Robot Brain - Interfaz de usuario

Las interfaces de usuario simples con pantalla táctil son familiares para casi todos, lo que hace que V5 sea más accesible. El V5 Robot Brain cuenta con una pantalla táctil a todo color de 4,25"con 480 x 272 píxeles.

cerebro

Las características de la interfaz de usuario incluyen lo siguiente:

  • Seleccione y ejecute uno de los 8 programas de usuario
  • Ejecutar programas VEX INTEGRADOS
  • Acceder a las listas de cableado del programa
  • Acceso a los controles del programa
  • Ejecutar partidos de práctica
  • Cambiar idiomas
  • Seleccionar temas y retroiluminación
  • Rotación de pantalla, y mucho más...

interfaz de usuario

Los programadores también pueden hacer uso de la pantalla táctil con la capacidad de dibujar píxeles, líneas, rectángulos y círculos, junto con el color de la línea, el ancho y el control de relleno. Se incorporan fuentes multilingües de varios tamaños en cualquier color. Los programas de usuario se basan de manera rápida y eficiente en la memoria interna de doble búfer, y la FPGA maneja la actualización de la pantalla a una increíble frecuencia de 60 Hz.

La flexibilidad se puede encontrar en todos los aspectos del cerebro del robot V5:

  • Motores inteligentes
  • Sensores inteligentes
  • Sensores analógicos
  • Sensores digitales
  • expansión de la tarjeta microSD
  • Diagnóstico a bordo
  • Listas de cableado del dispositivo
  • Mapas del controlador
  • Comprobación automática del cableado
  • Actualizaciones automáticas del firmware del dispositivo

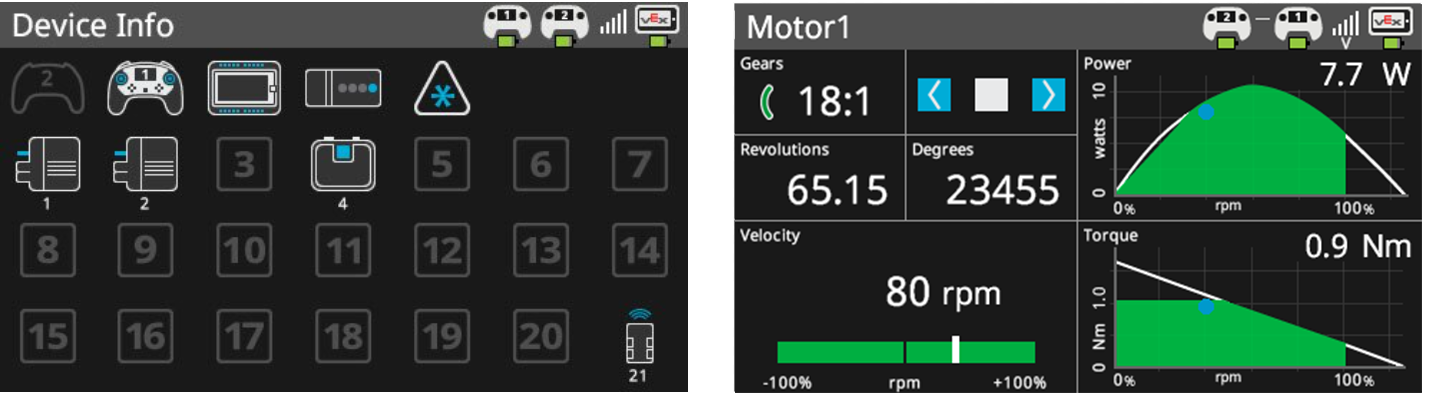

Información del dispositivo y motor

Los paneles son uno de los avances más notables de V5. Hay un tablero incorporado para cada sensor y dispositivo conectado, desde interruptores y potenciómetros hasta motores y la batería. Los paneles proporcionan una increíble capacidad de enseñanza y diagnóstico, lo que le permite ver en tiempo real lo que realmente está haciendo el sensor y cómo son los datos para esa acción.
