El montaje de sus propios cables inteligentes V5 de longitud personalizada proporciona una gran flexibilidad para la ubicación de sensores y/o motores, además de permitir una gestión eficiente de los cables.
Suministros necesarios

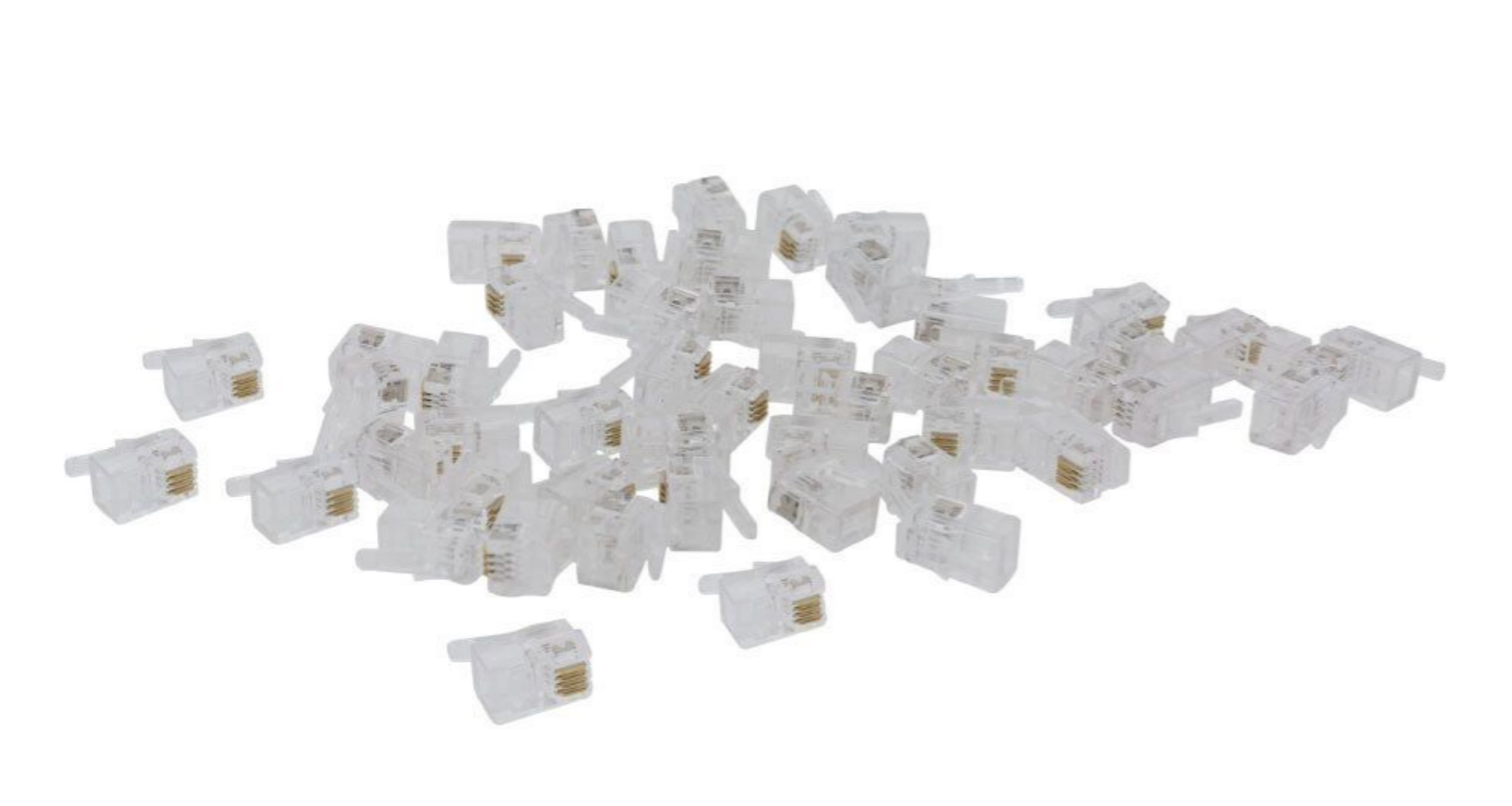

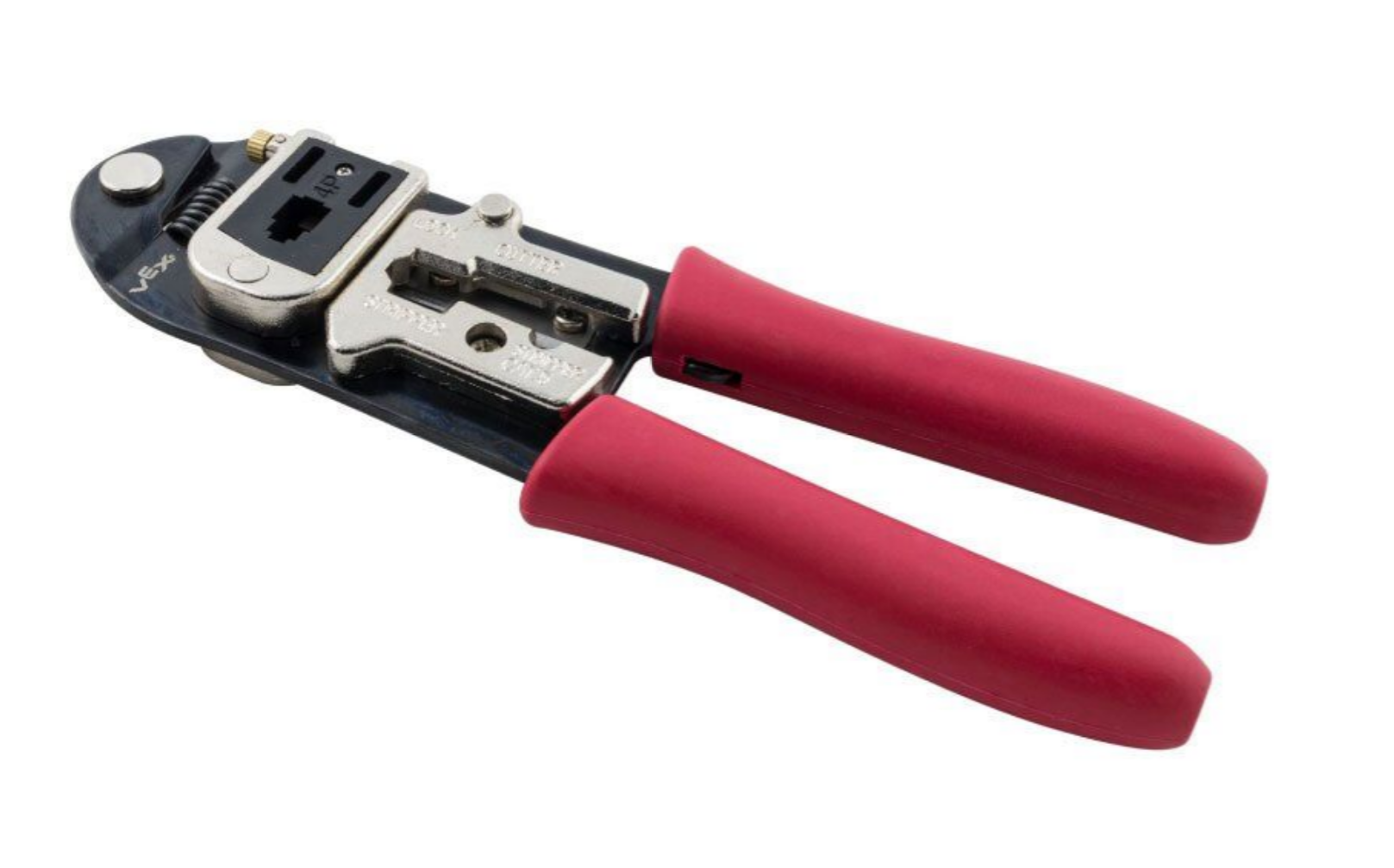

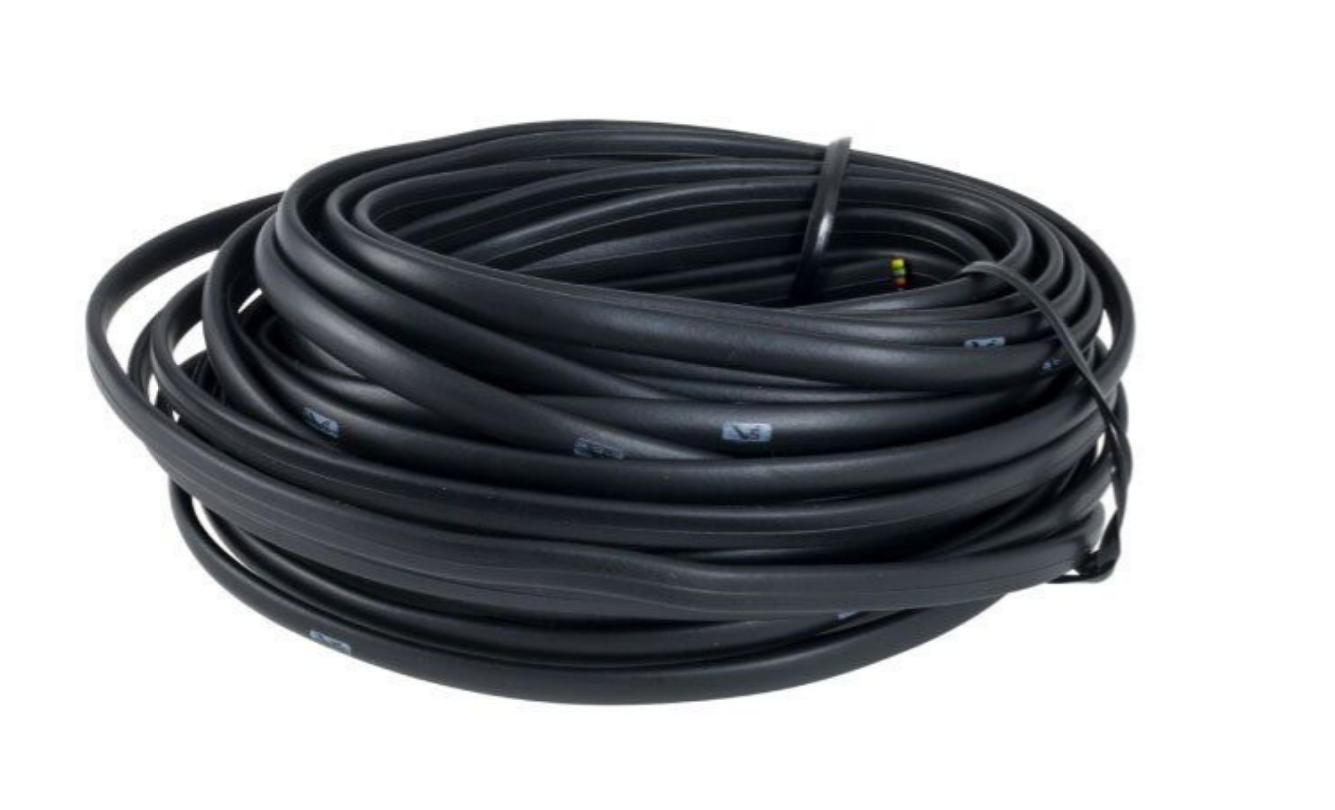

Los suministros necesarios para ensamblar cables inteligentes V5 de longitud personalizada incluyen:
Un marcador u otro utensilio de escritura utilizado para marcar la ubicación de corte en el cable.
Nota: Algunas cadenas son útiles, pero no son obligatorias.
Medición y corte del cable inteligente V5
Diseñe el cable inteligente V5 entre el puerto inteligente en el cerebro V5 y un puerto inteligente en un dispositivo.

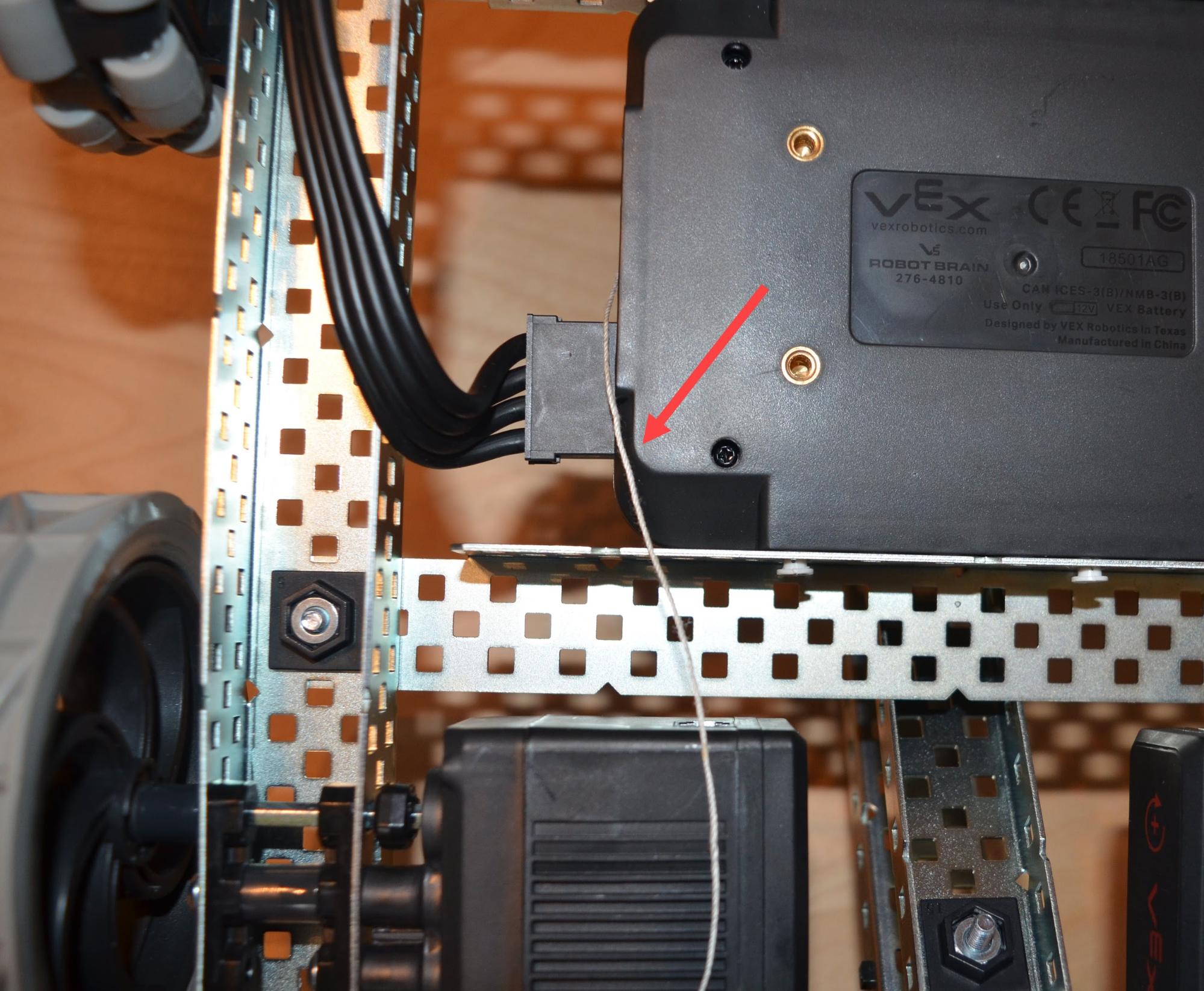

El cable puede ser rígido y difícil de tender. Si es así, una opción es usar un trozo de cuerda para medir la distancia entre los dos puertos inteligentes.
Una vez que se mida la longitud del cable, deje un poco de espacio adicional en cada extremo para los conectores. Luego, usando el marcador u otro utensilio de escritura, marque la ubicación en el cable donde debe cortarse.

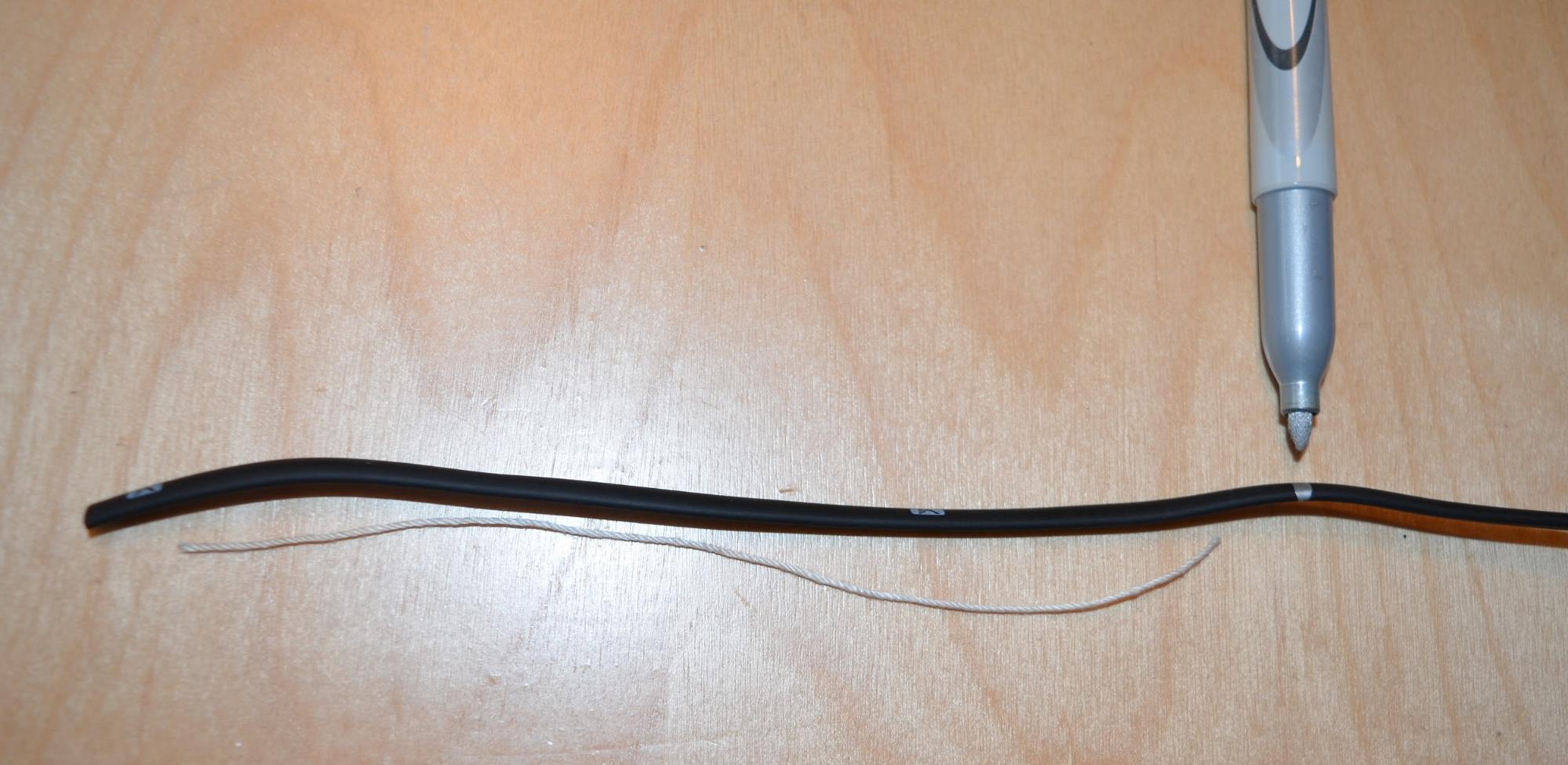

Otra opción es cortar un trozo de cuerda a la longitud requerida que debe tener el cable. Luego, coloque la cuerda junto al cable para medir la distancia, dejando un poco más en cada extremo para los conectores antes de marcar la ubicación del corte.

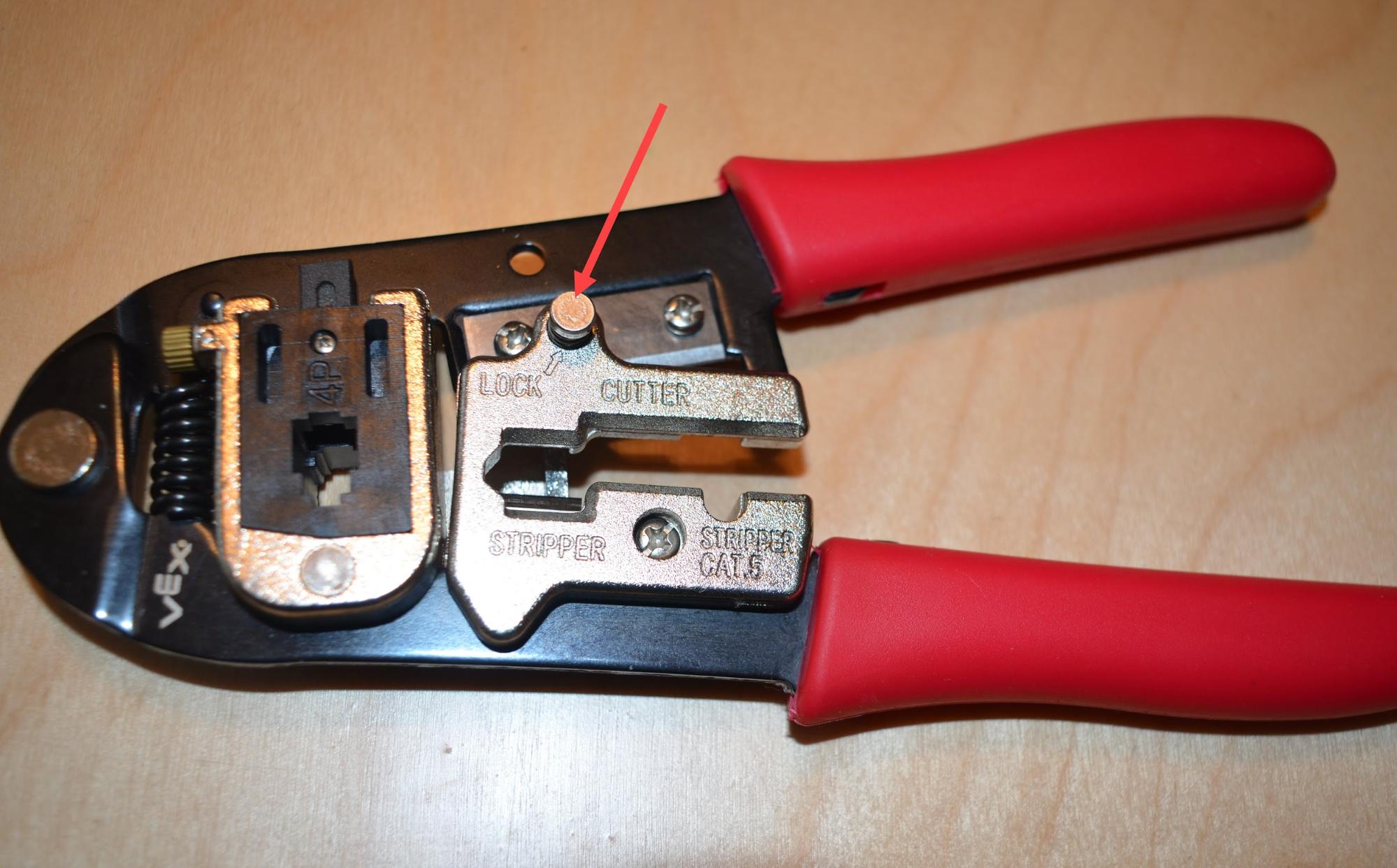

Si su herramienta de engarce está bloqueada, apriete las manijas o tire hacia arriba del pasador de bloqueo.

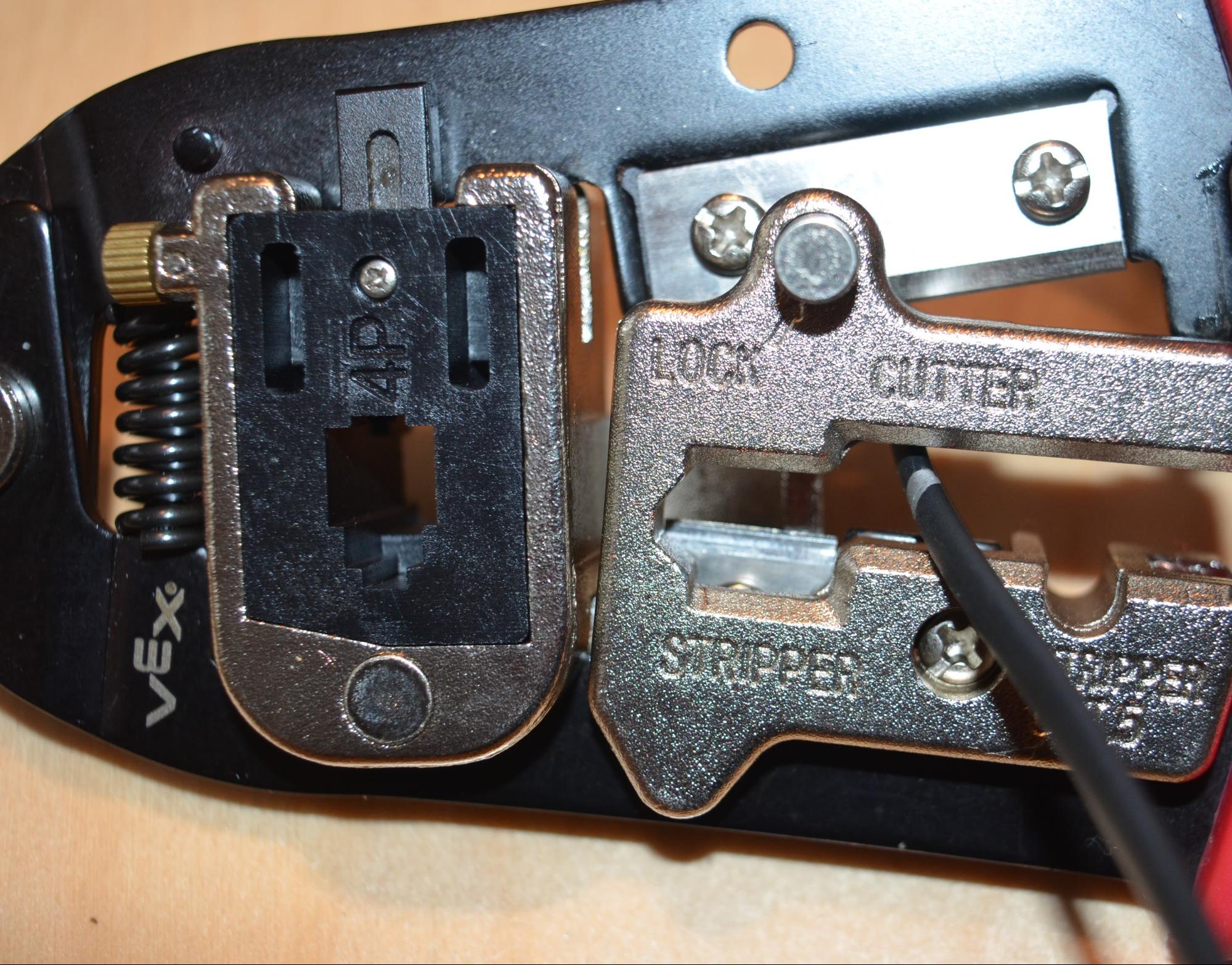

Inserte el cable a la longitud deseada en la sección de corte de la herramienta y alinee el cable para que el corte sea cuadrado. Apriete las manijas hasta que el cable se corte por completo.
Quitar los extremos de la carcasa negra del cable inteligente V5

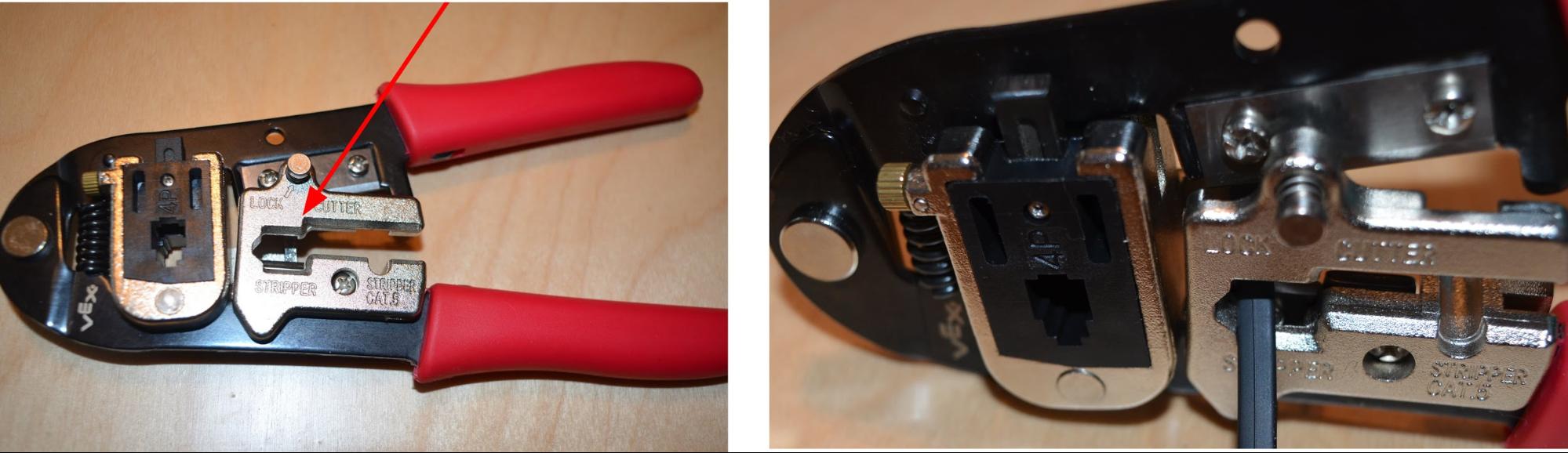

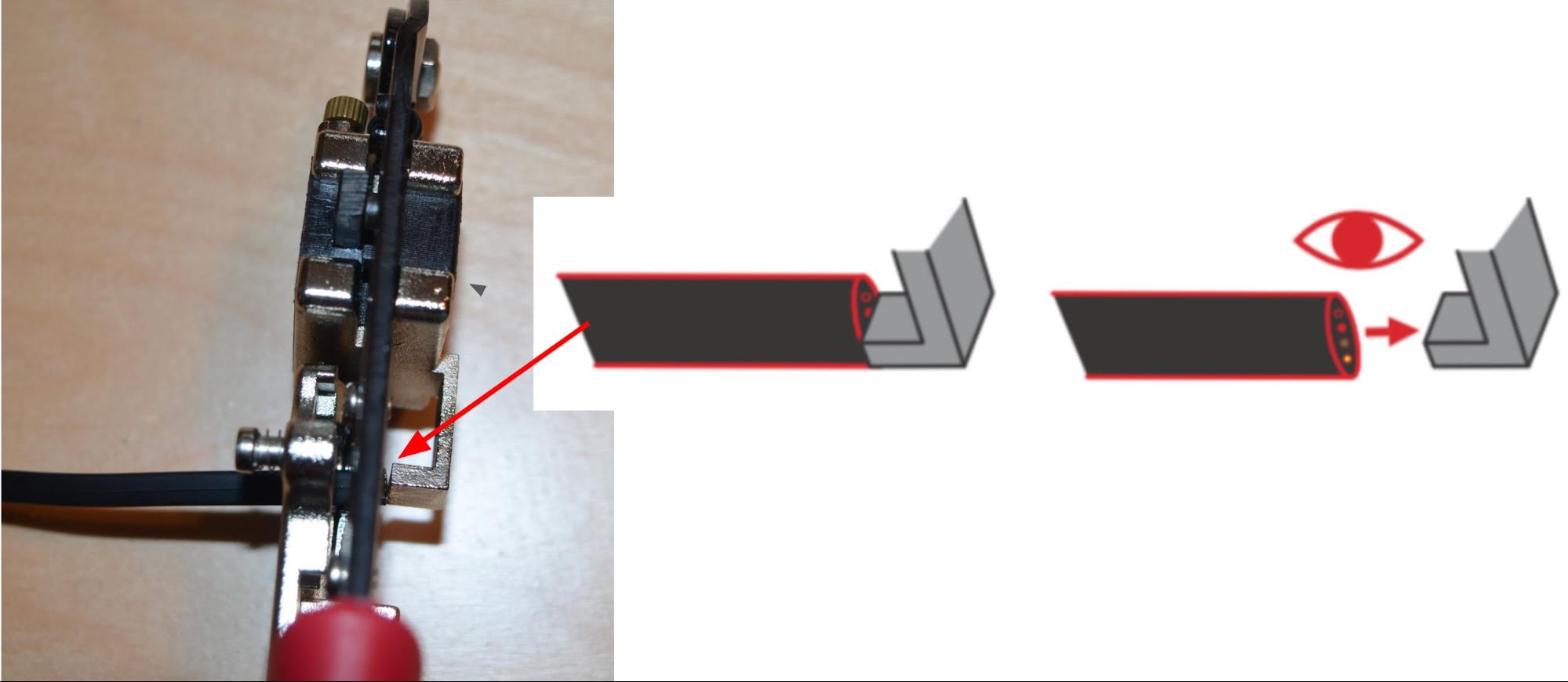

Inserte un extremo del cable en la parte peladora de la herramienta. Asegúrese de insertar el cable en el lado correcto de la herramienta de engarce.

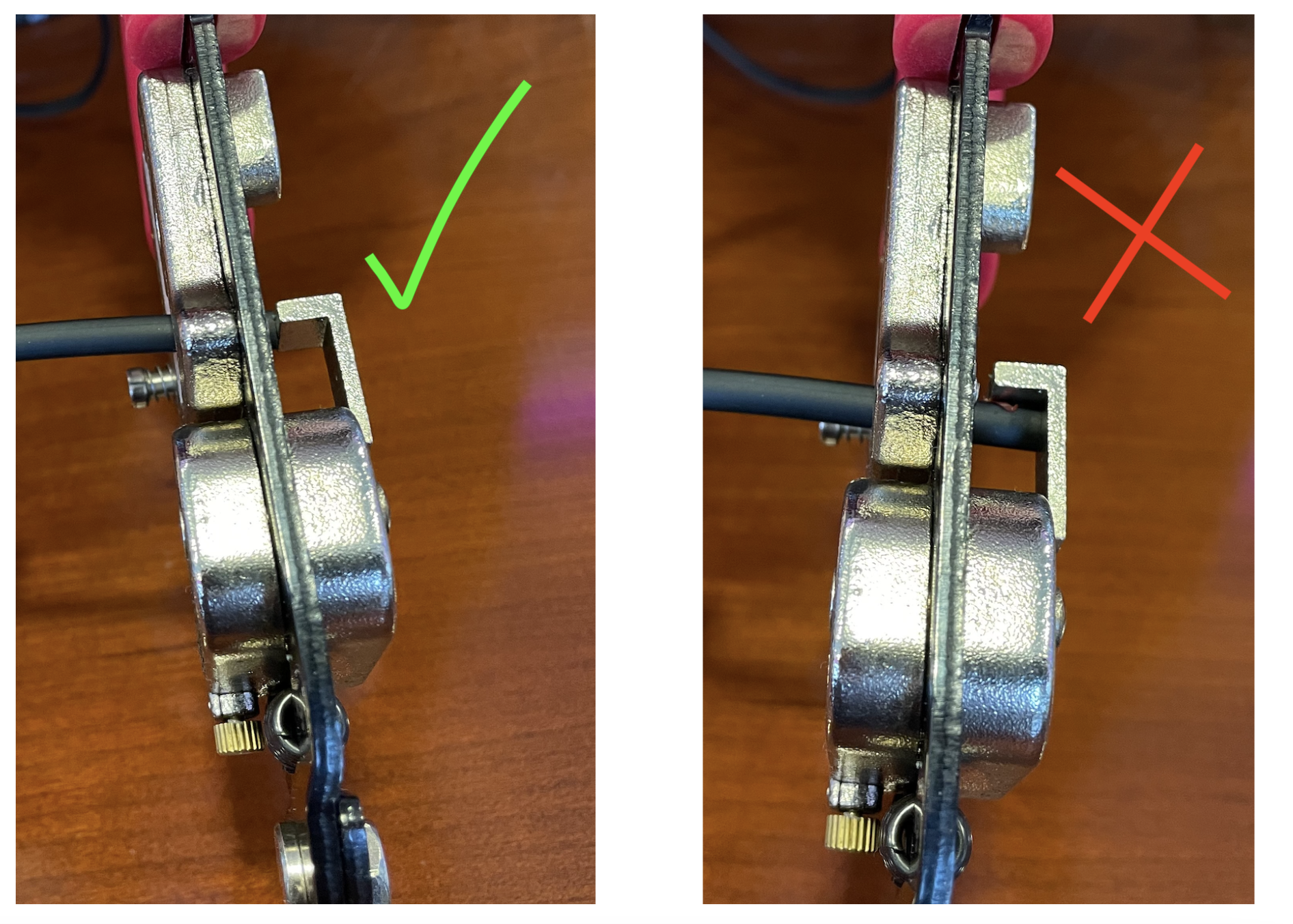

Alinee el cable para que quede al ras con el extremo del medidor de profundidad en la parte posterior de la herramienta.
No empuje el cable completamente hacia atrás. Asegúrese de detenerse en el tapón, o quitará demasiada envoltura.
Una vez que el cable esté insertado y contra el tope, apriete los mangos de la herramienta.
Puede ser útil mover el cable mientras se presionan las manijas. Esto ayudará a aflojar la carcasa negra.

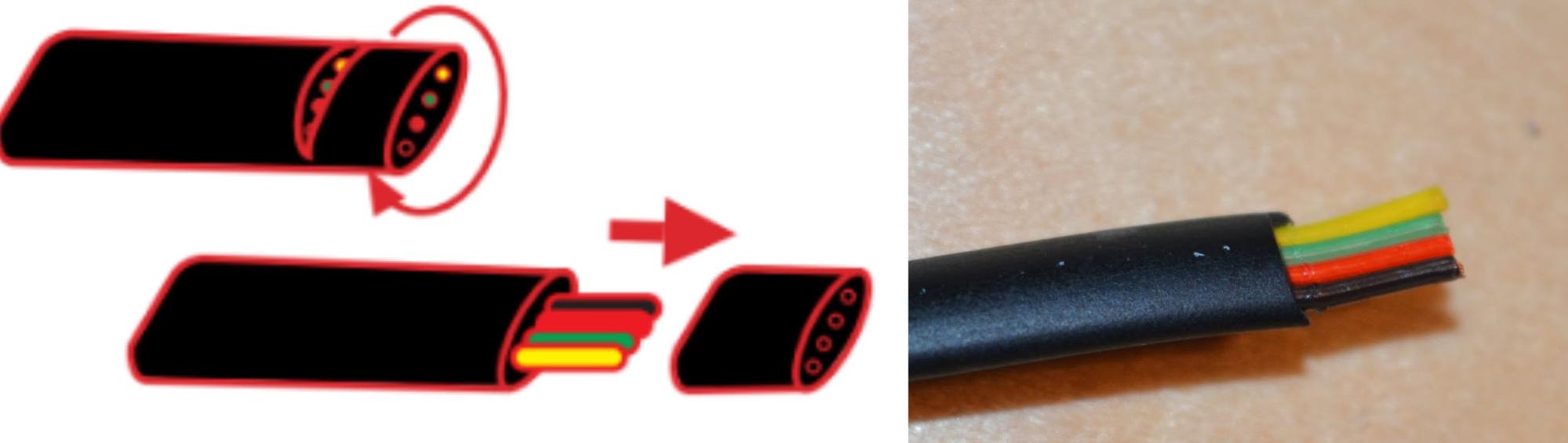

Trabaje suavemente la carcasa negra exterior hacia adelante y hacia atrás hasta que se afloje y se pueda quitar.
Tenga cuidado de no sacar más los cables interiores cuando retire la carcasa negra.
Repita los dos pasos anteriores para el otro lado del cable.

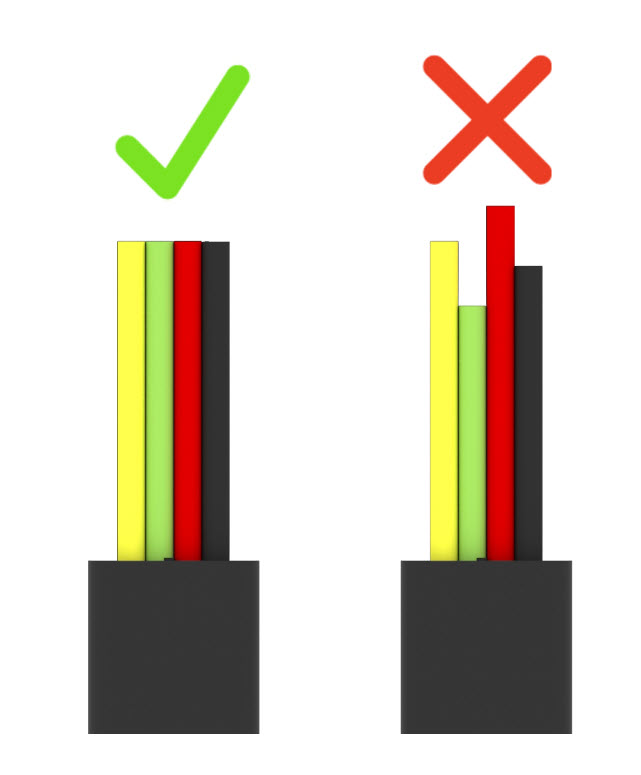

Una vez que se hayan cortado ambos lados del cable, asegúrese de que todos los cables de color estén al ras.
Alineación adecuada de los conectores
Inserte un extremo del cable completamente en el conector del cable. Asegúrese de que los cuatro cables (amarillo, verde, rojo y negro) se extiendan hasta el extremo del conector.

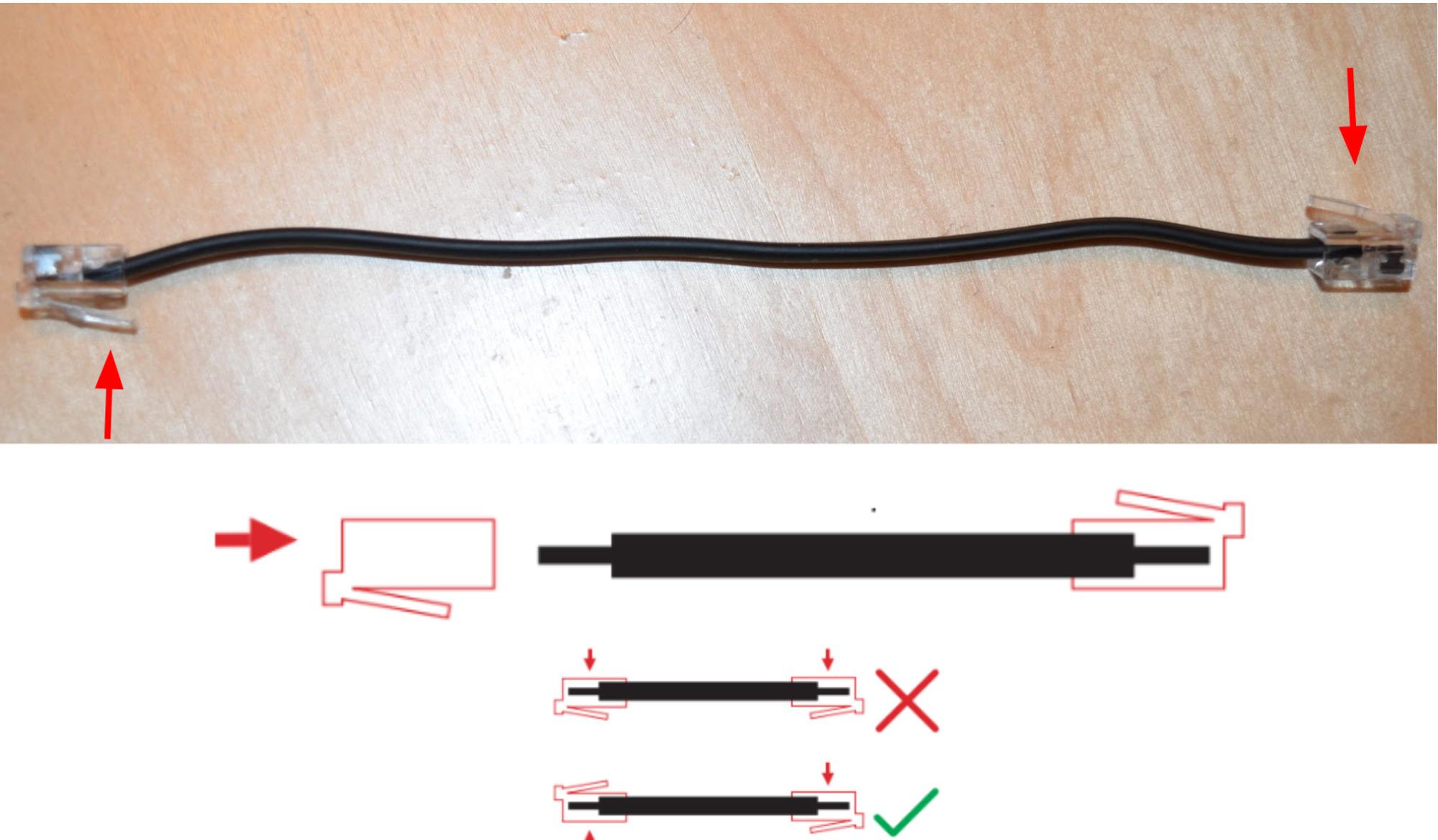

Gire el cable más de 180 grados e inserte completamente los cuatro cables del otro lado del cable en otro conector de cable.

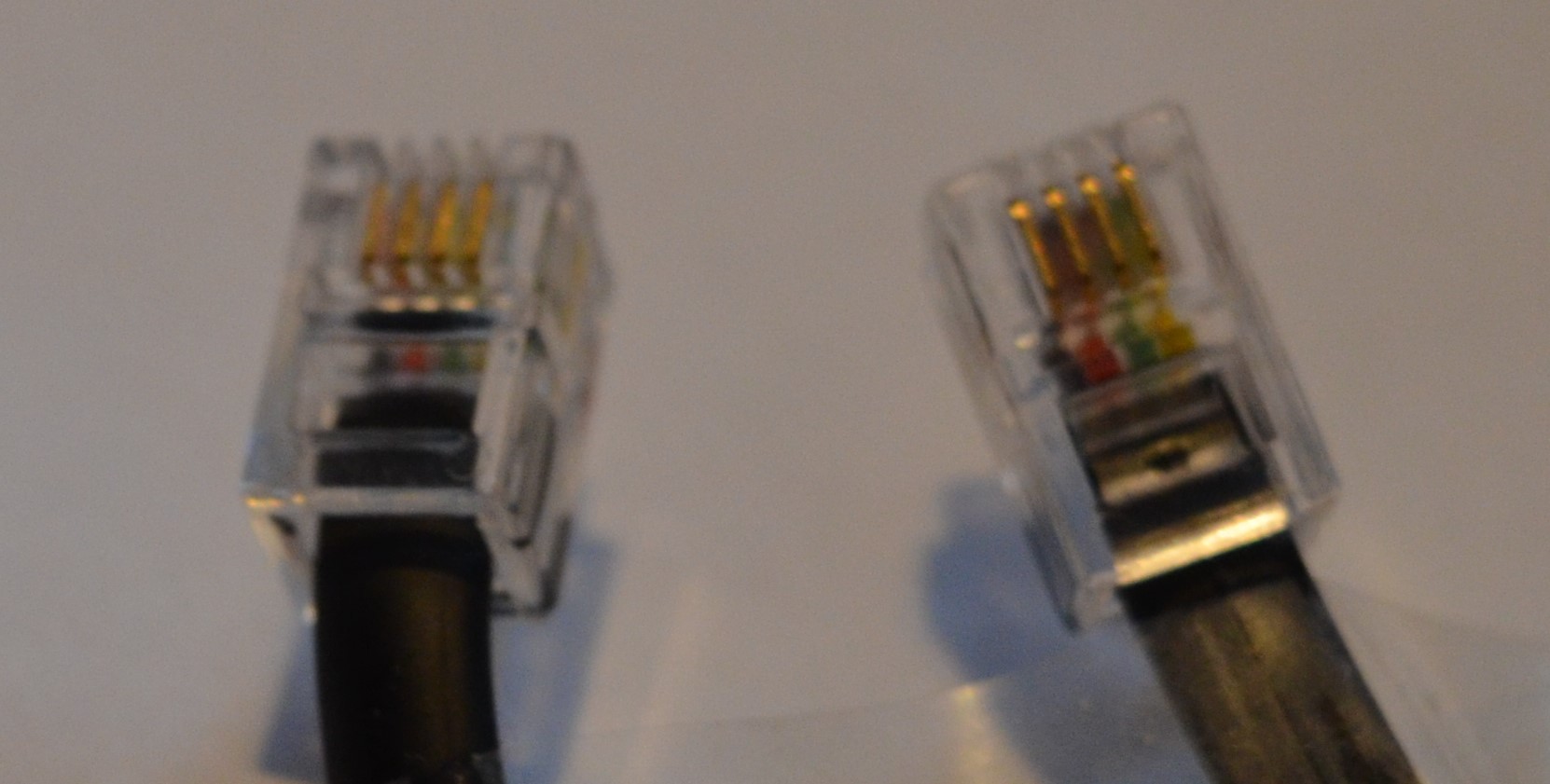

Asegúrese de que las lengüetas de bloqueo estén alineadas de modo que estén en lados opuestos del cable.
Al tener las lengüetas de bloqueo alineadas de modo que estén en lados opuestos del cable, esto asegurará que el orden de los colores de los cables sea el mismo de izquierda a derecha en ambos extremos.

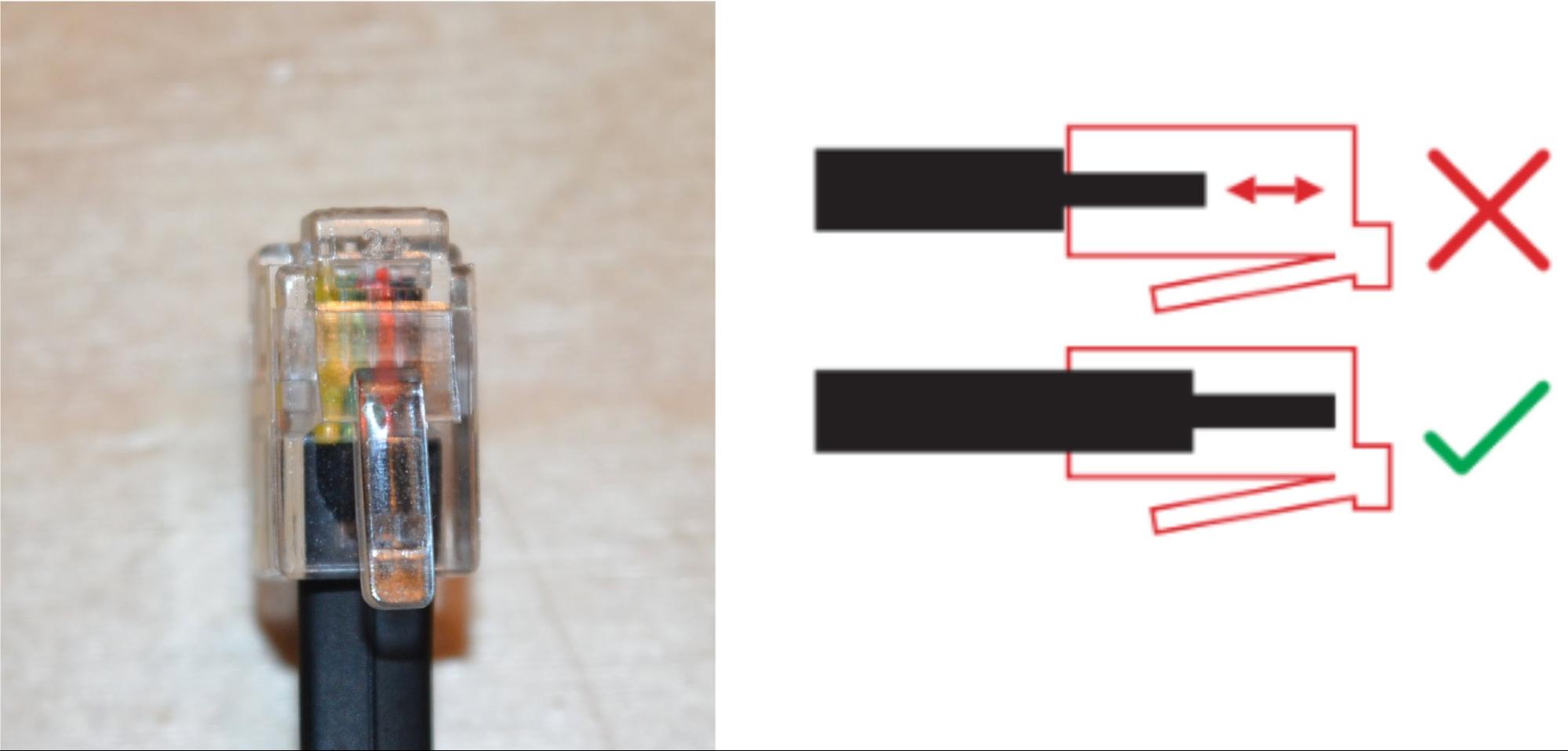

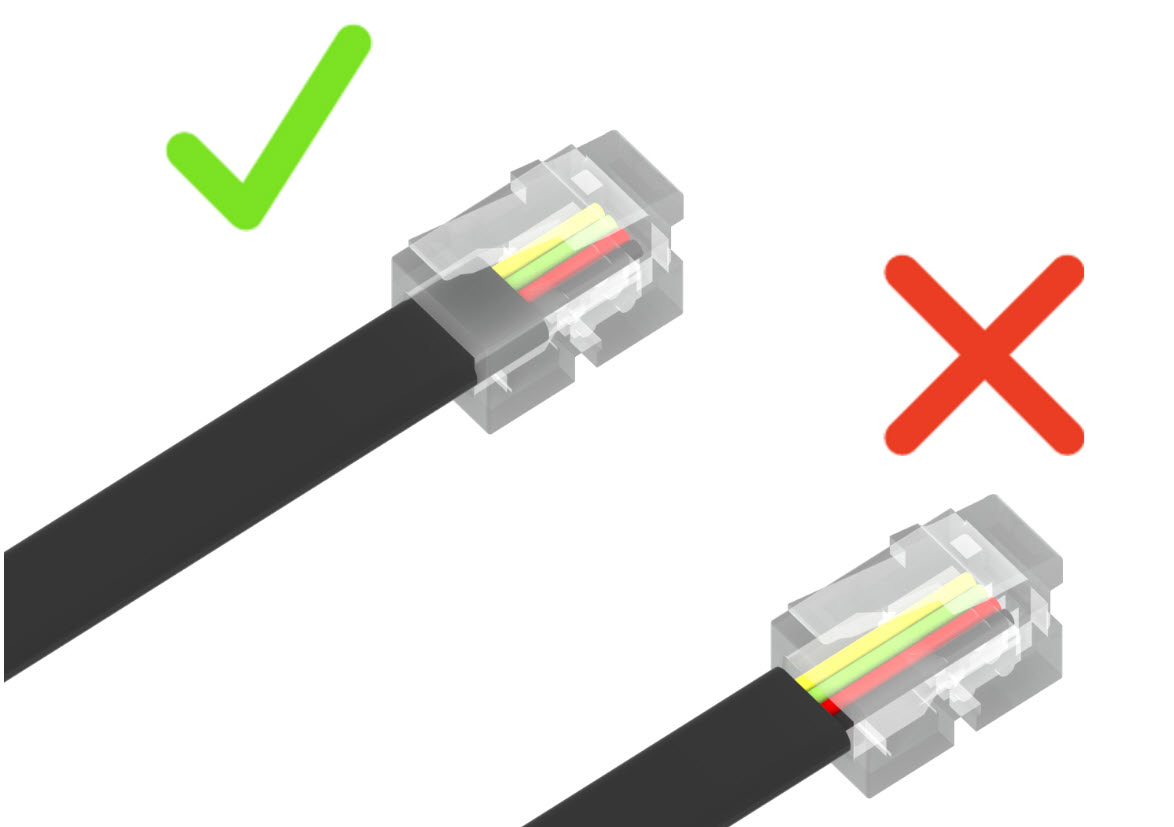

Asegúrese de que la carcasa negra esté insertada en el conector transparente. Los cables de colores no deben exponerse.
Crimpado y comprobación de la conexión

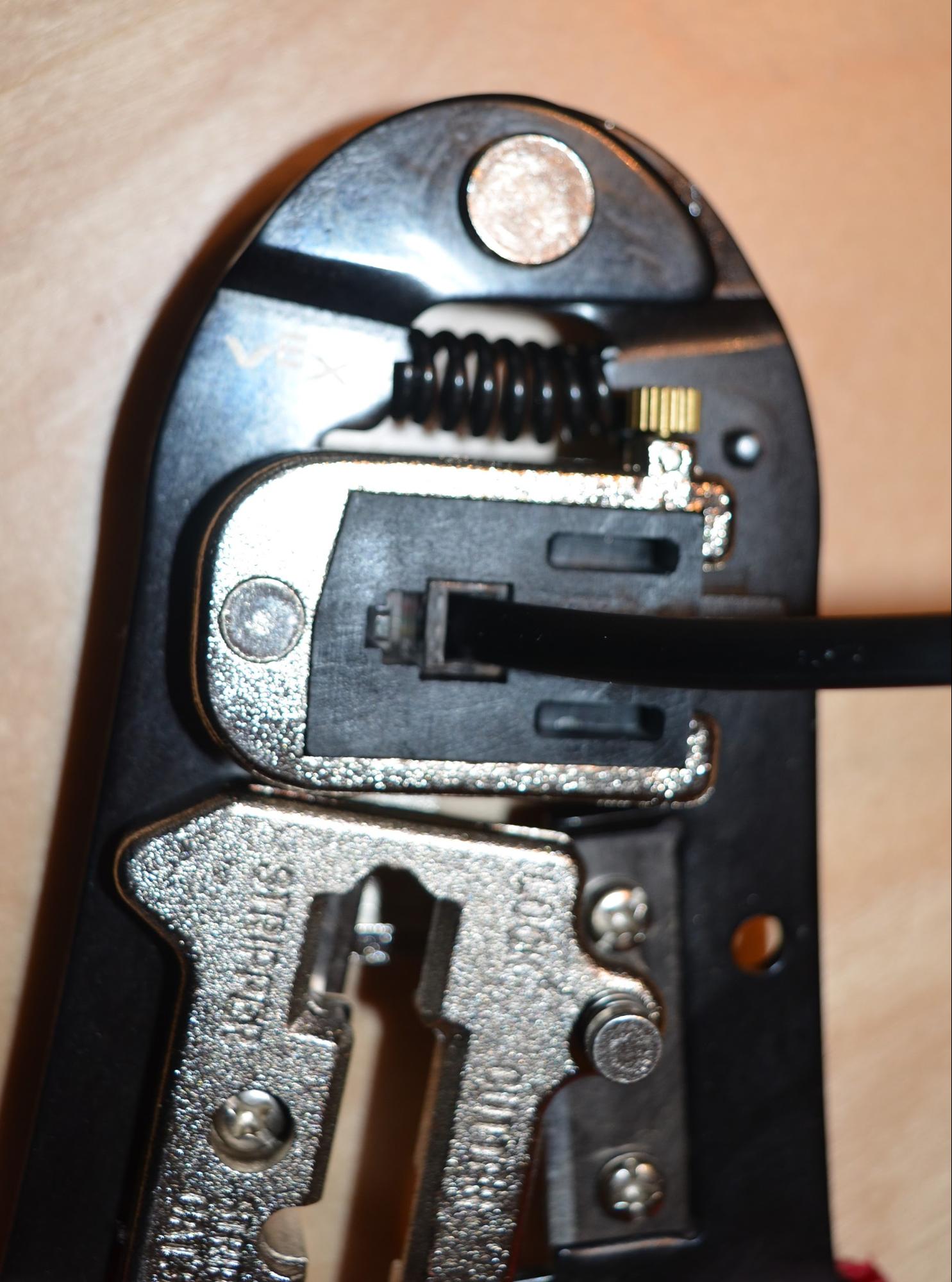

Coloque el conector del cable en la sección de engarce de la herramienta. Apriete las asas muy firmemente hasta que ya no se muevan.
Debería poder sentir las puntas metálicas del conector asentándose en el cable. Ahora repita con el conector en el otro extremo del cable.

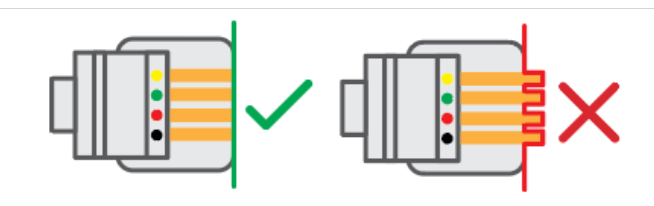

Después de engarzar los conectores, es importante inspeccionar el conector para asegurarse de que las puntas se hayan engarzado al ras.
Esto es muy importante. Si las clavijas no están al ras, su nuevo cable inteligente dañará cualquier puerto inteligente en el que esté enchufado.
Una vez que haya terminado de engarzar e inspeccionar su cable, verifique si hay una buena conexión.

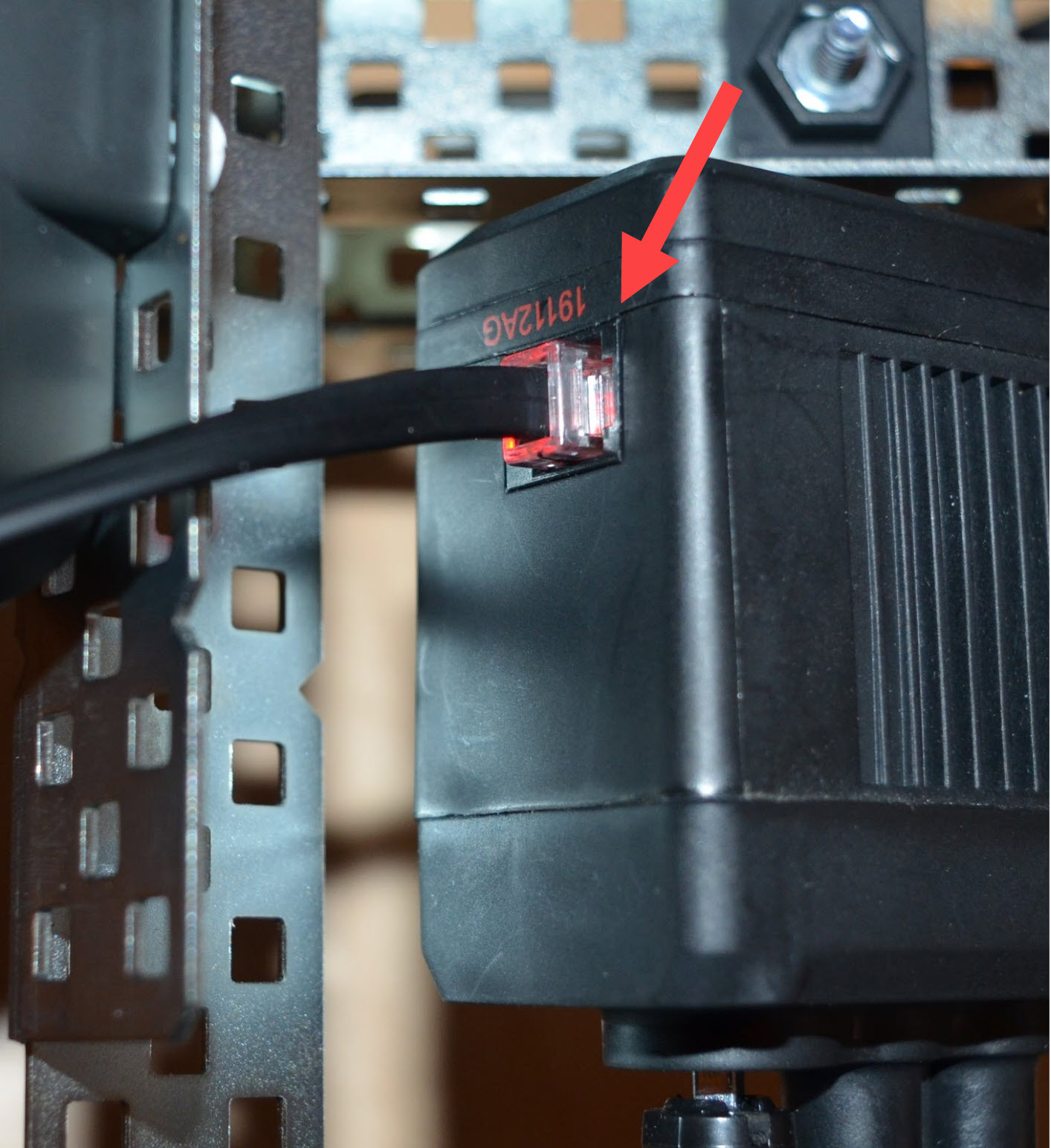

Enchufe un lado de su nuevo cable inteligente V5 de longitud personalizada en el puerto inteligente de un cerebro de robot V5 y el otro lado en un motor inteligente V5.
Encienda su Cerebro Robótico V5, si el Puerto Inteligente del Motor Inteligente V5 se ilumina en rojo, la conexión es buena.
Una vez que esté seguro de que la conexión del nuevo cable es buena, el cable se puede usar con cualquier motor inteligente V5 u otro dispositivo V5.
Para obtener más información sobre la gestión adecuada de los cables, consulte este artículo de la Biblioteca VEX.
