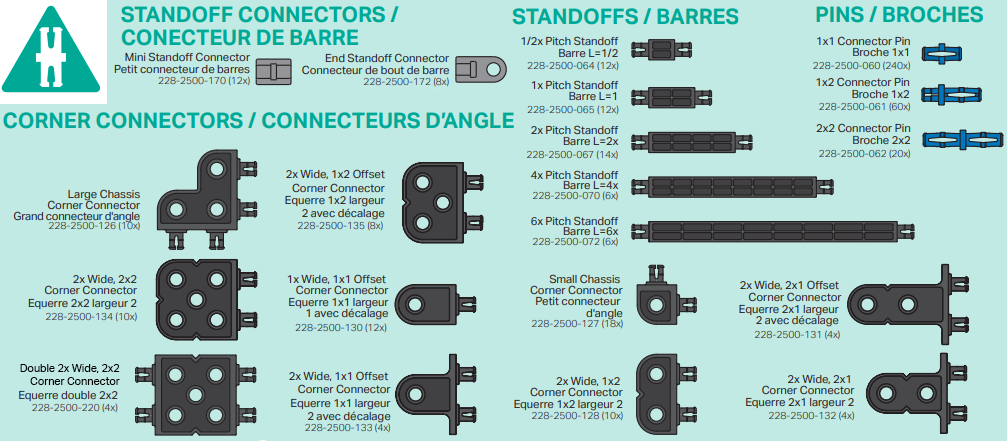

Los conectores y separadores de plástico VEX son los sujetadores para el sistema de construcción de plástico VEX. Los conectores y separadores incluidos en los kits (1ª generación) y (2ª generación) funcionan de la misma manera, pero pueden ser de diferentes colores. El kit (de segunda generación) proporciona tipos adicionales de conectores y separadores.

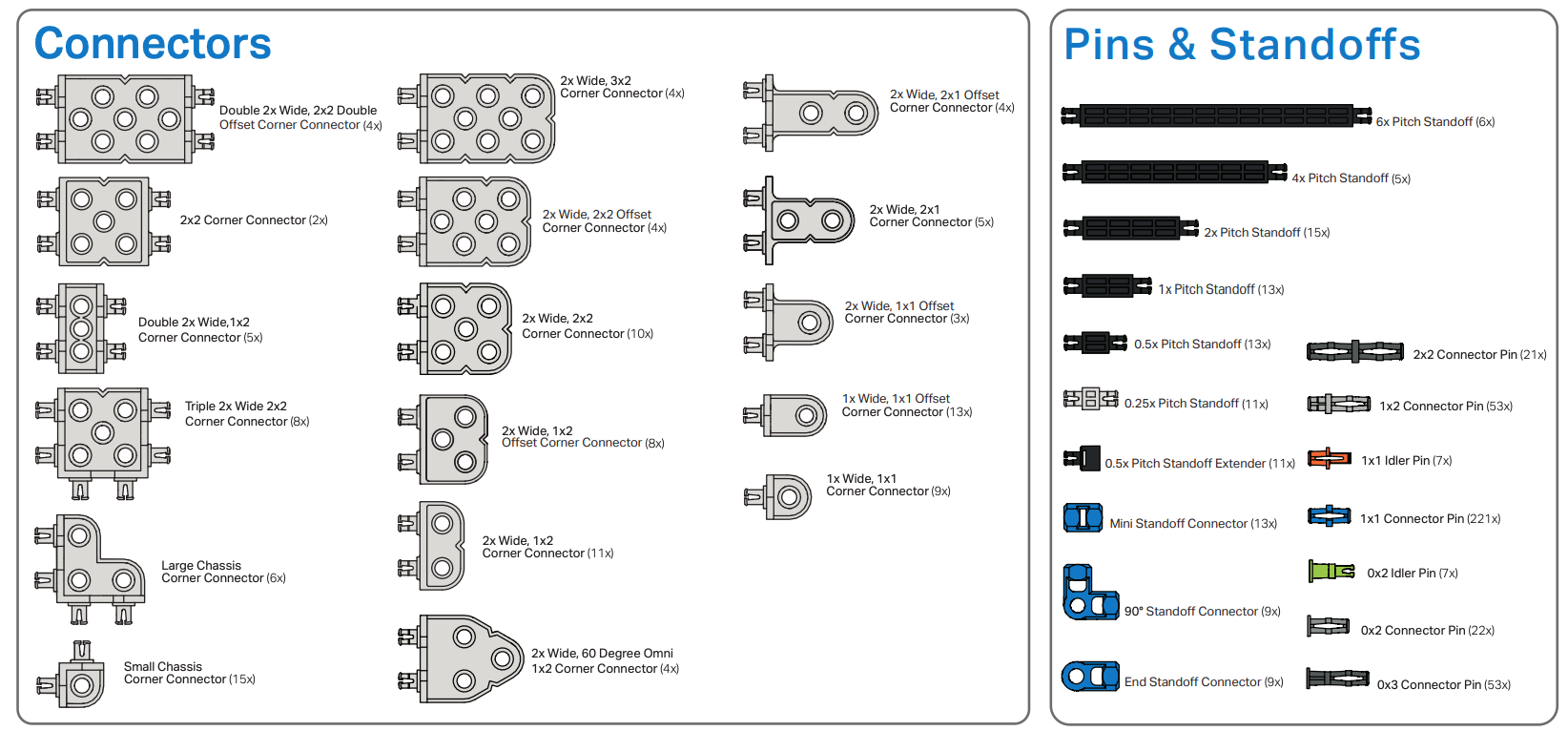

Esta imagen ilustra los conectores y separadores de IQ (2 .ª generación).
Las funciones de los conectores/separadores de plástico VEX van desde usos generales hasta muy específicos dependiendo del tipo de conector.
Pasadores
Los pines se utilizan para conectar muchos componentes en el robot, desde la electrónica hasta la estructura del robot. A continuación se muestran algunos ejemplos de tipos de PIN:

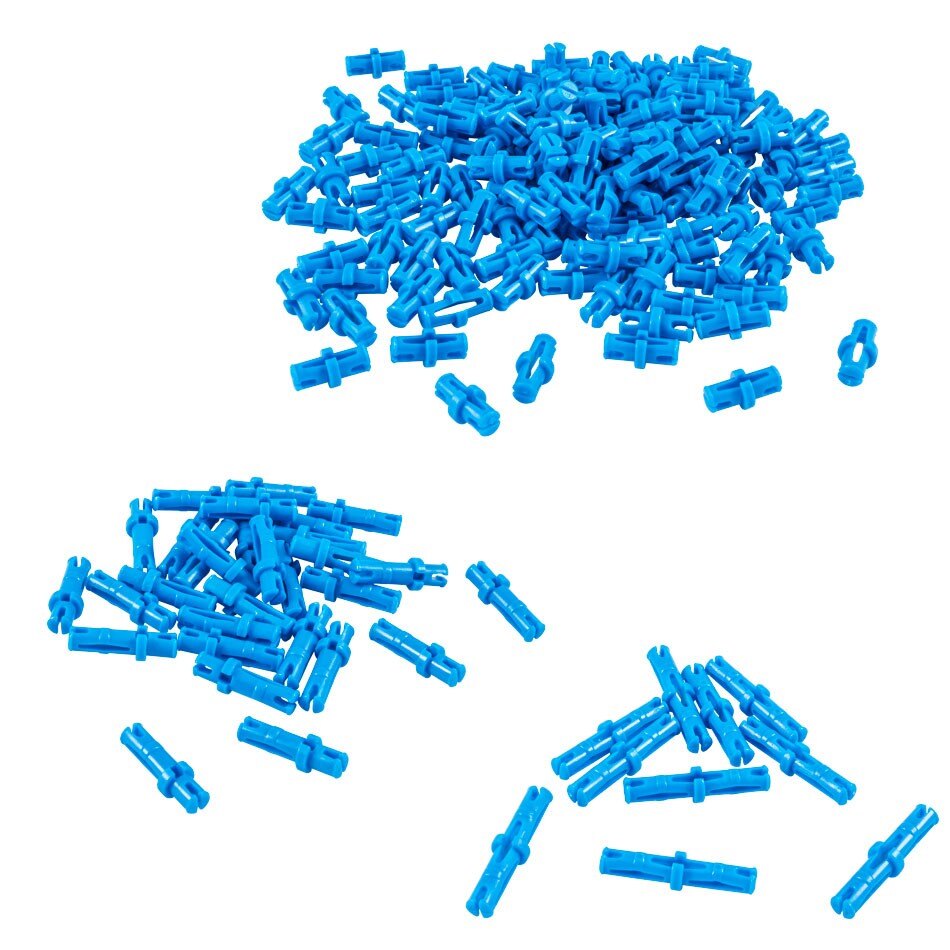

- Los pines del conector están diseñados para insertarse en los orificios de los componentes para su fijación. Hay pines conectores 1x1 que están diseñados para conectar un solo componente a otro, como conectar el cerebro del robot a un haz. (Un ejemplo de esto se puede ver en las instrucciones de construcción de VEX IQ Clawbot). Hay pines de conector 1x2 que conectan un solo componente a dos componentes adicionales, como conectar un conector de esquina a una viga 2X y luego conectar una viga 1X adicional. Por último, hay pines conectores 2x2 que pueden unir dos capas de componentes a dos capas adicionales de componentes. Vea las siguientes compilaciones 3D, por ejemplo, usos de pines de conector 1x1, 1x2 y 2x2.
Pines de conexión 1x1
Clavijas de conexión 1x2
2x2 clavijas de conexión
- Los pines de conexión con tapa proporcionan otro tipo de conexión en diseños en los que puede existir el riesgo de que se extraiga un pin de conexión estándar porque no se puede tirar de la tapa a través de un orificio. Los pines conectores tapados también se pueden usar para reforzar un conjunto después de que se haya ensamblado porque los pines se pueden insertar desde la superficie exterior. Estos pasadores están diseñados para ser empujados a través del orificio en un componente y dentro del orificio del siguiente. Hay pines 0x2 para conectar dos componentes entre sí y pines 0x3 para conectar tres capas de componentes.
| Clavijas de conexión | Clavijas de conexión tapadas |
|
|
|
Separaciones
Los separadores se utilizan para separar dos partes entre sí mientras se crea una conexión rígida. Un ejemplo de esto sería separar dos vigas 2X para poder colocar una serie de engranajes de transmisión entre ellas. Los separadores también se pueden ensamblar para manejar piezas de juego, como hacer un tenedor en el extremo de un brazo. Los separadores disponibles incluyen longitudes de 0.5x, 1x, 2x, 4x y 6x. Los separadores también incluyen conectores separadores, como los conectores separadores finales, que pueden crear un punto de pivote al final del separador, y los conectores separadores mini y estándar, que permiten que los separadores se conecten entre sí. Vea las siguientes compilaciones 3D para ver ejemplos de usos de Standoff.
Separadores Partes Separadoras
Separadores para manipular piezas de juego
Creación de separaciones de diferente longitud
Conectores de esquina
Los conectores de esquina vienen en una variedad de orientaciones, lo que permite un número casi infinito de opciones para crear diseños tridimensionales que conectan vigas, placas y otros componentes. Vea las siguientes compilaciones 3D para ver algunos ejemplos de usos de los conectores de esquina disponibles:
2X Conectores de esquina ancha:
Disponible en configuraciones 2X2, 1X2 y 2X1
2X Conectores de esquina de desplazamiento ancho:
Disponible en configuraciones 2X2, 1X2 y 2X1
Conectores de esquina dobles 2x de ancho, 2x2 y conectores de esquina triples 2x de ancho, 2x2:
Se utiliza para separar y conectar dos componentes paralelos
Los kits IQ (2 .ª generación) incluyen opciones adicionales de conector de esquina, como el conector de esquina Omni 1x2 de 60 grados y otros.
