Montaje y cableado del sensor de visión V5

Paso 1: Reúna las piezas que necesitará

Las piezas necesarias son:

Diagrama de un fuelle plano de 90 grados utilizado en robótica VEX, que ilustra su diseño y dimensiones para la categoría Sensor de visión.

(1) Refuerzo plano de 90 grados del paquete de refuerzo de 90 grados (276-7761)

(1) Refuerzo angular del paquete de refuerzo (276-1110)

(8) Tornillo de transmisión en estrella #8-32 x 3/8"del tornillo de transmisión en estrella #8-32 x 3/8" (paquete de 100) (276-4991)

Paso 2: Fije el soporte a la parte superior de la garra V5

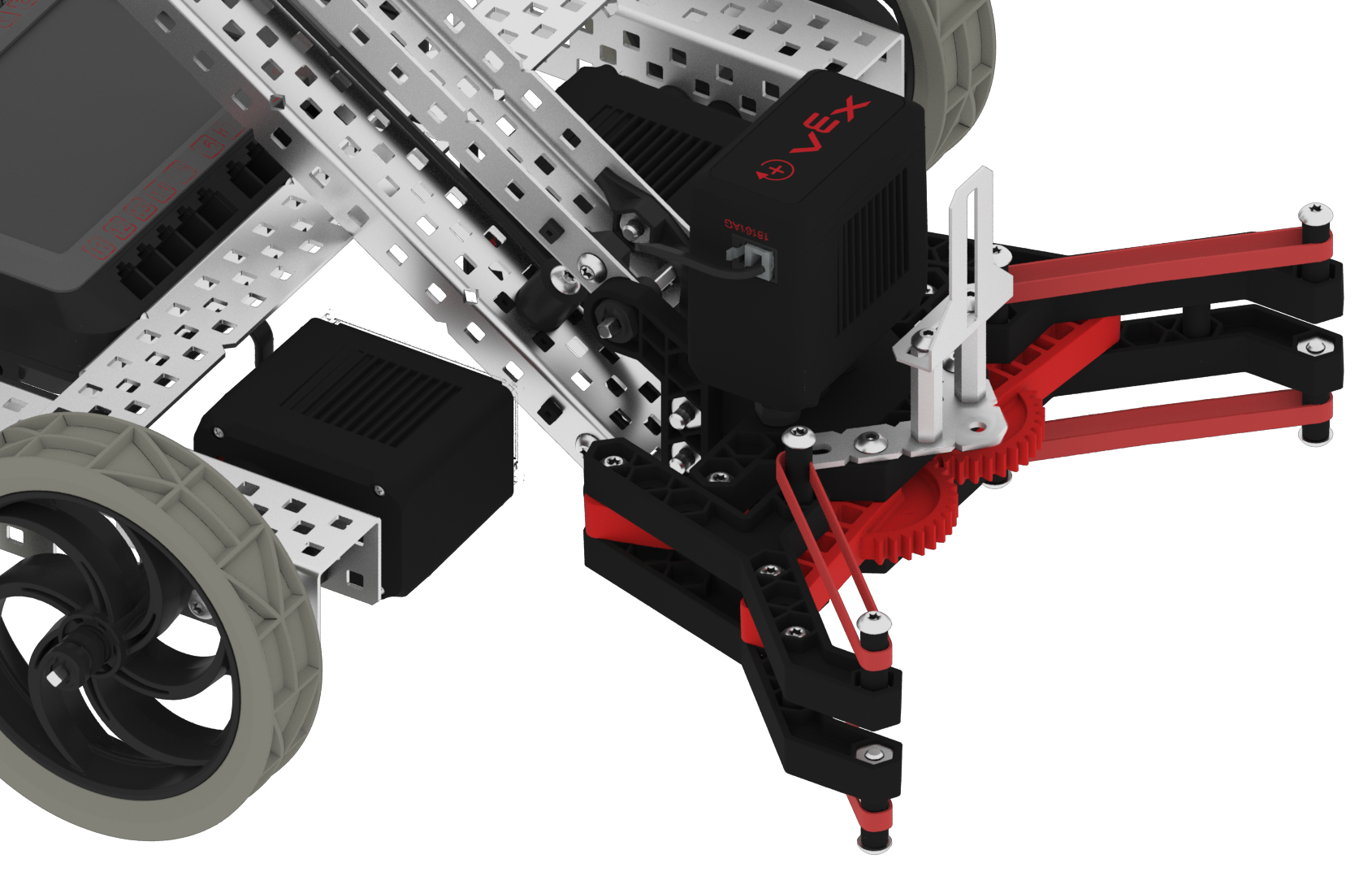

Diagrama que ilustra las características y especificaciones del sensor de visión en el sistema de robótica V5, incluidos los componentes y funcionalidades etiquetados.

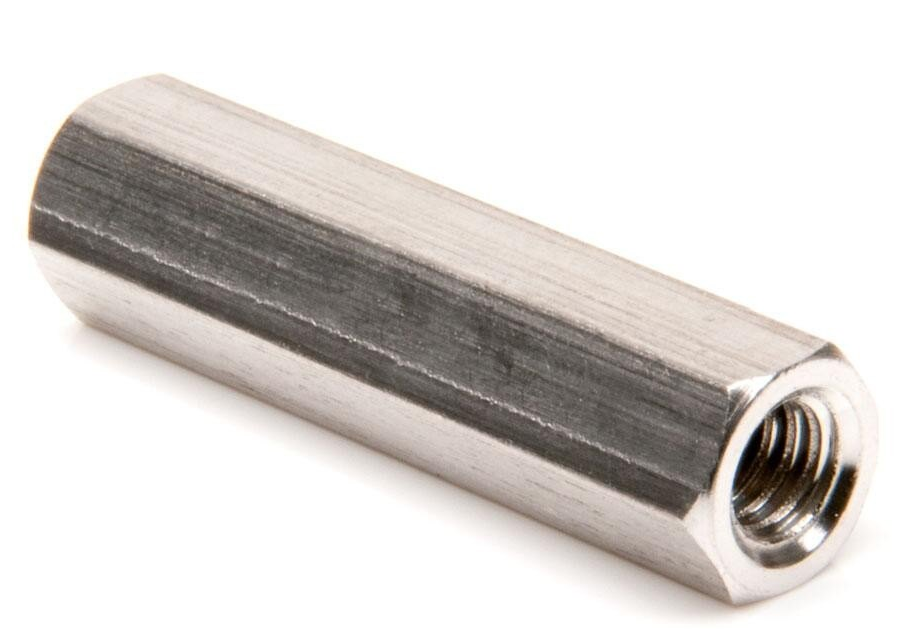

Fije el refuerzo angular a los dos separadores de 1.00"utilizando dos tornillos de transmisión en estrella #8-32 x 3/8".

A continuación, fije los separadores de 1.00"al refuerzo plano de 90 grados utilizando dos tornillos de transmisión en estrella #8-32 x 3/8" desde la parte inferior de la placa.

Fije el refuerzo plano de 90 grados a la parte superior de la garra con dos tornillos de transmisión en estrella #8-32 x 3/8".

NOTA: Otros sensores pueden usar el mismo método de montaje.

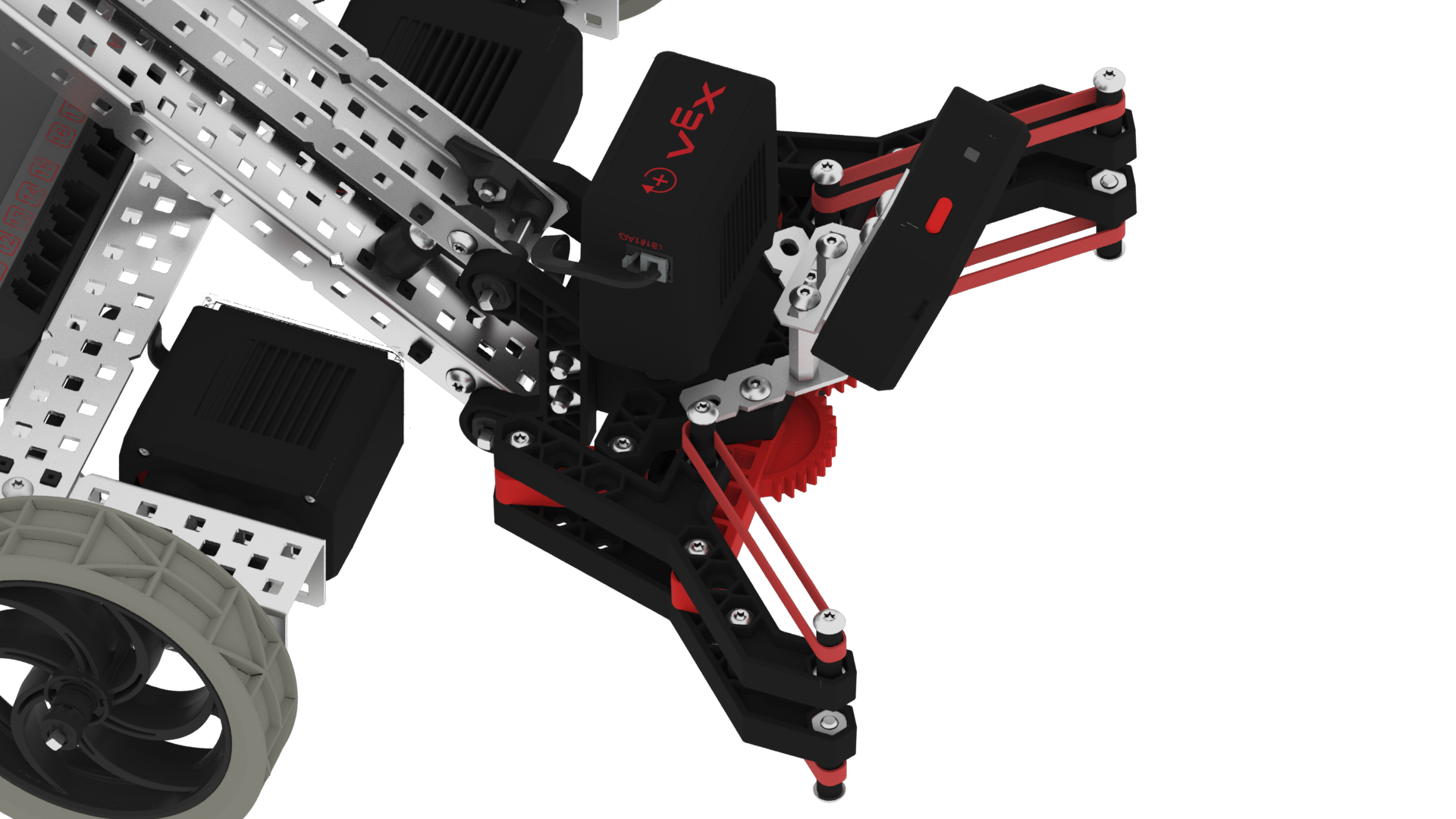

Paso 3: Conecte el sensor de visión

Utilice el destornillador para fijar el refuerzo angular en la parte posterior del sensor de visión utilizando dos tornillos de estrella #8-32 x 3/8".

Doble el refuerzo angular hacia abajo para que el sensor de visión esté en el ángulo deseado.

Utilice un cable inteligente para conectar el sensor de visión a un puerto inteligente en el cerebro del robot V5.

NOTA: Al montar el sensor de visión, asegúrese de que esté en posición vertical y horizontal para evitar problemas de codificación.
