Hay una herramienta de diagnóstico muy útil integrada en todos los dispositivos inteligentes V5. El puerto inteligente del dispositivo inteligente V5 tiene una luz roja que se puede utilizar con fines de diagnóstico para garantizar que el puerto inteligente del cerebro del robot V5, el cable inteligente V5 y el dispositivo inteligente V5 se comuniquen correctamente.

Diagrama que ilustra los pasos de solución de problemas para la categoría V5, con componentes etiquetados y conexiones para ayudar a los usuarios a resolver problemas de manera efectiva.

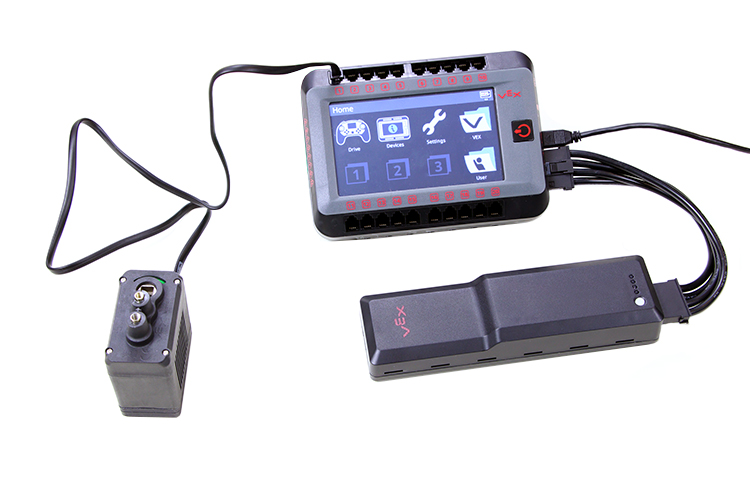

Paso 1: conecte el dispositivo inteligente a un puerto de un cerebro de robot V5 encendido

Diagrama que ilustra los pasos de solución de problemas para los sistemas robóticos V5, con componentes etiquetados y diagrama de flujo para identificar y resolver problemas comunes.

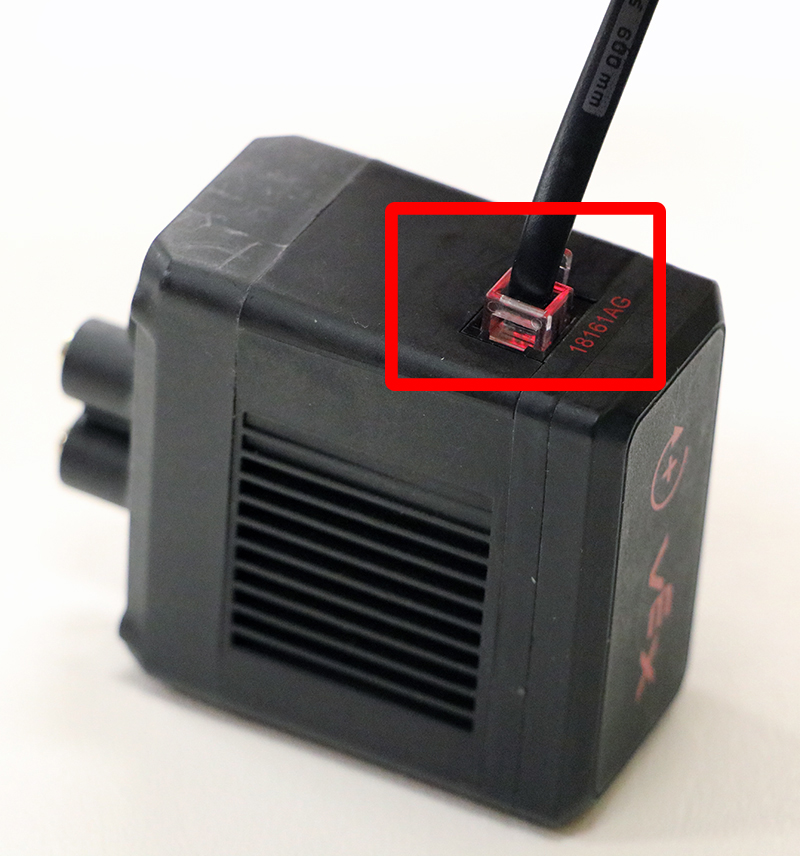

Paso 2: Observe la luz en el puerto inteligente del dispositivo.

Prueba de diagnóstico - Aprobada

Comportamiento de la luz roja del puerto inteligente del dispositivo V5	Indica
Constantemente iluminado	El dispositivo inteligente está inactivo y recibiendo energía - Buen dispositivo y conexión
Parpadea rápidamente	El dispositivo inteligente está bajo el control del panel de control del menú de dispositivos del cerebro del robot V5: buen dispositivo y conexión

Prueba de diagnóstico - Fallida

Comportamiento de la luz roja del puerto inteligente del dispositivo V5	Indica
La luz del puerto inteligente parpadea lentamente una luz roja, una vez por segundo.	El dispositivo inteligente está recibiendo energía, pero no hay comunicación entre él y el cerebro del robot V5. - Dispositivo inteligente V5 defectuoso, cable inteligente o puerto inteligente del cerebro del robot V5
La luz del puerto inteligente no está encendida.	No hay energía para llegar al dispositivo inteligente V5. - Dispositivo V5 defectuoso, cable inteligente o puerto inteligente del cerebro del robot V5

Pasos para la resolución de problemas

Compruebe que los conectores del puerto inteligente tanto en el dispositivo inteligente como en el cerebro del robot V5 estén completamente insertados y que sus pestañas de bloqueo estén enganchadas.
Asegúrese de que el firmware de V5 Robot Brain esté actualizado.
Pruebe con otro cable inteligente (preferiblemente no un cable hecho a medida).
Cambie el cable inteligente que conecta el dispositivo inteligente al cerebro del robot V5 a un puerto diferente en el cerebro del robot V5.

Si estos pasos no resuelven el problema, envíe un correo electrónico a: support@vex.com.
