Paso 1: Reúna las piezas necesarias y retire la batería EDR

Imagen del microcontrolador VEX Cortex que muestra su diseño y disposición, parte de los recursos de hardware para proyectos de VEX Robotics, destacando la integración con sensores y motores para aplicaciones educativas y competitivas.

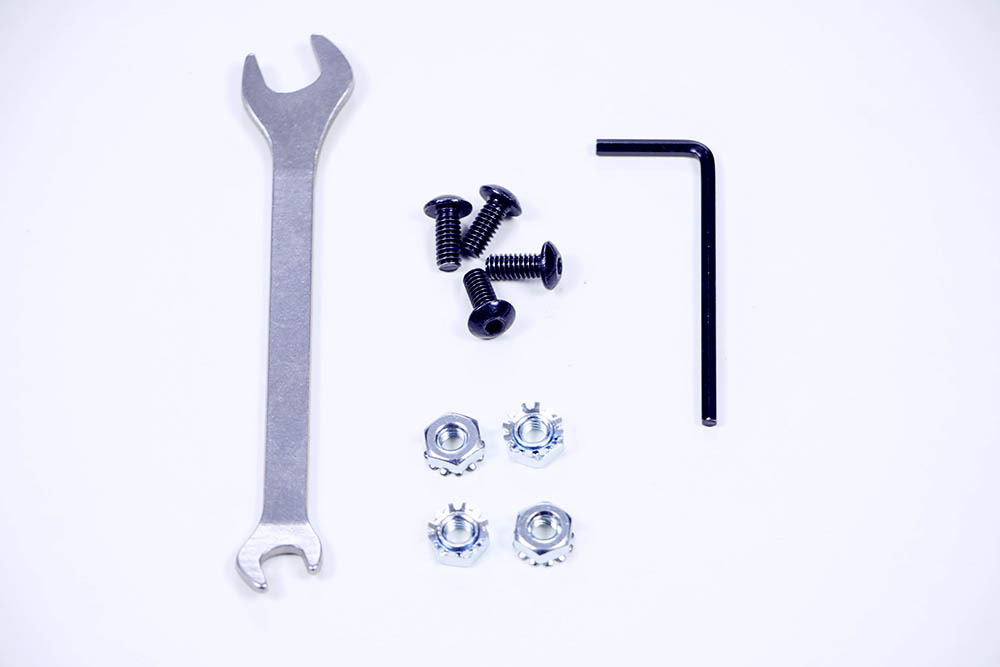

Necesitará los siguientes artículos:
- (1) Batería del robot V5 (no se muestra)
- (1) Cable de la batería del robot V5 (no se muestra)
- (2) Clips de batería V5 (no se muestran)
- (4) Tornillos #8-32 x 1/2"
- (4) #8-32 Tuercas Keps
- (1) Llave de 11/32"
- (1) Llave hexagonal de 3-32"
- Un VEX EDR Clawbot construido (no se muestra)
Cuando desee conectar la batería, también necesitará el V5 Robot Brain montado en su robot.
Utilice la llave inglesa y la llave hexagonal para retirar las correas de la batería VEX EDR y la batería del robot NiMH de 7,2 V de su robot antes de continuar.

Paso 2: Montar los clips de la batería V5

Imagen que ilustra los componentes de hardware del microcontrolador VEX Cortex, mostrando varios sensores y motores para proyectos de robótica, relevantes para la categoría Cortex en la documentación de VEX Robotics.

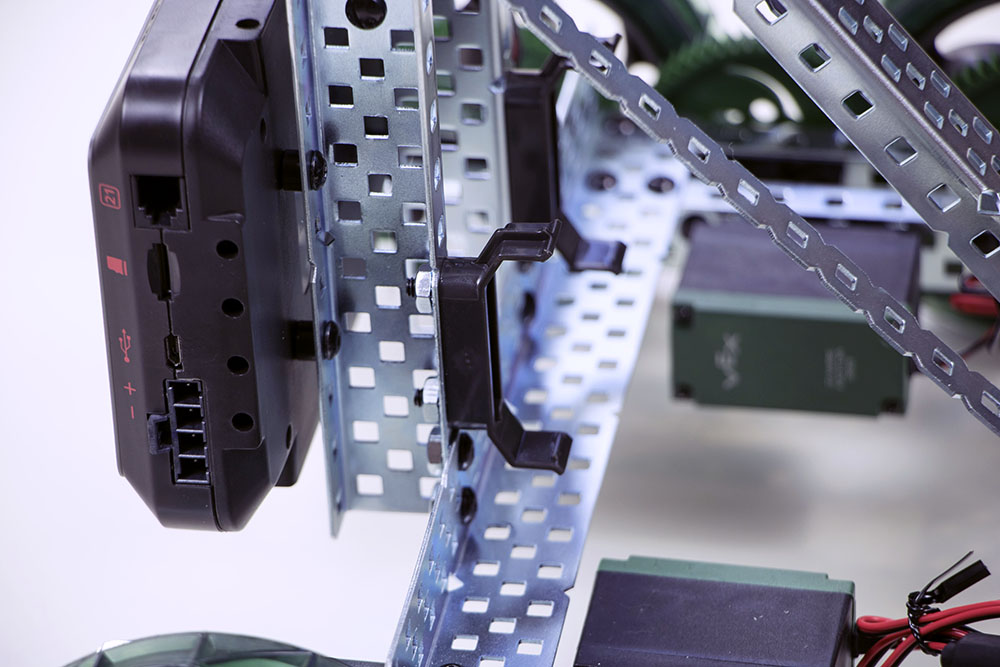

Monte los dos clips de batería V5 en la parte inferior de la estructura de la pared interior para el brazo Clawbot.

Paso 3: Asegure la batería del robot V5 en los clips

Diagrama de los componentes de hardware del microcontrolador VEX Cortex, que ilustra las conexiones y el diseño para proyectos de robótica, como parte de los recursos de la categoría Cortex para VEX Robotics.

Presione la batería en los clips hasta que escuche y sienta que hace clic en su lugar.

Paso 4: Conecte la batería del robot V5

Imagen de un microcontrolador VEX Cortex que muestra su diseño y características, relevantes para los recursos de hardware para proyectos de robótica, incluida la programación e integración con sensores y motores.

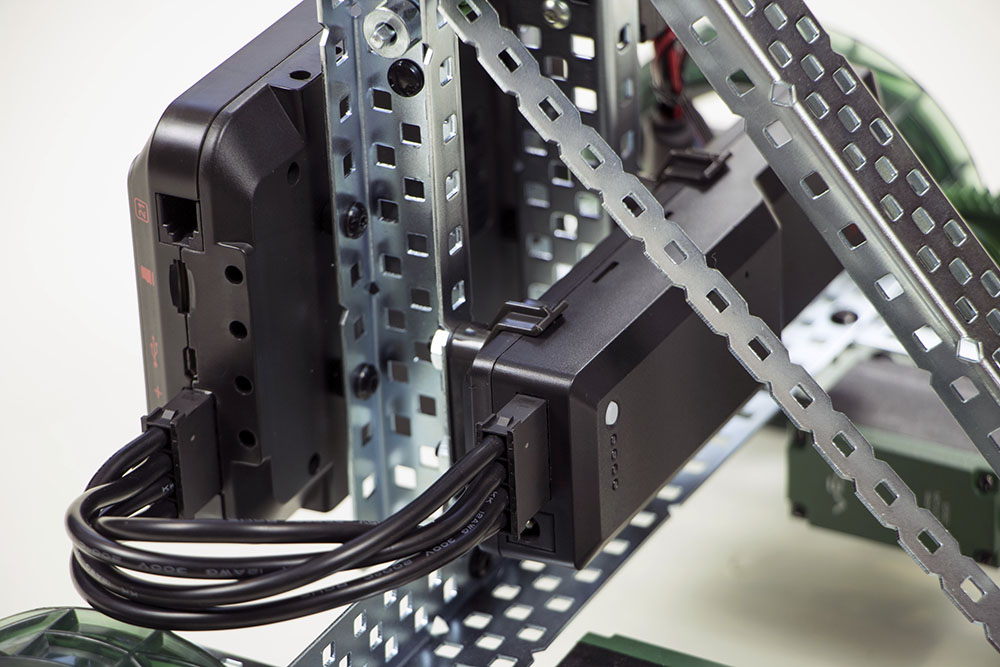

Conecte la batería al cerebro del robot V5 utilizando el cable de la batería.
Para obtener instrucciones más detalladas sobre el montaje y el cableado de la batería, consulte las instrucciones de construcción del V5 Clawbot.
