El motor V5 Smart Motor tiene tres opciones para cartuchos de engranajes internos fáciles de reemplazar. Hay un cartucho de tapa roja con una relación de transmisión de salida de 36:1 (100 rpm) para una velocidad & baja de alto par, que se utiliza mejor para levantar brazos, mover garras y otros mecanismos de alto par. Hay un cartucho de tapa verde con una relación de transmisión de salida de 18:1 (200 rpm) para la relación de transmisión estándar para aplicaciones de transmisión. Hay un cartucho de tapa azul con una relación de transmisión de salida de 6:1 (600 rpm) para baja & velocidad de par, que se utiliza mejor para rodillos de admisión, volantes u otros mecanismos de movimiento rápido. El cartucho de engranajes del motor inteligente V5 se puede cambiar siguiendo los siguientes pasos.

Retire la tapa que cubre el cartucho de engranajes del motor inteligente V5

Motor inteligente V5 con su tapa desenroscada y levantada para mostrar el cartucho de engranajes actual debajo. En el ejemplo, el cartucho de engranajes es naranja y se reemplazará por un cartucho de engranajes verde.

Desenrosque los cuatro tornillos que fijan la tapa del motor inteligente V5 al cuerpo.

Deje a un lado la tapa y los cuatro tornillos.

Intercambie el cartucho de engranajes del motor inteligente V5 con su reemplazo

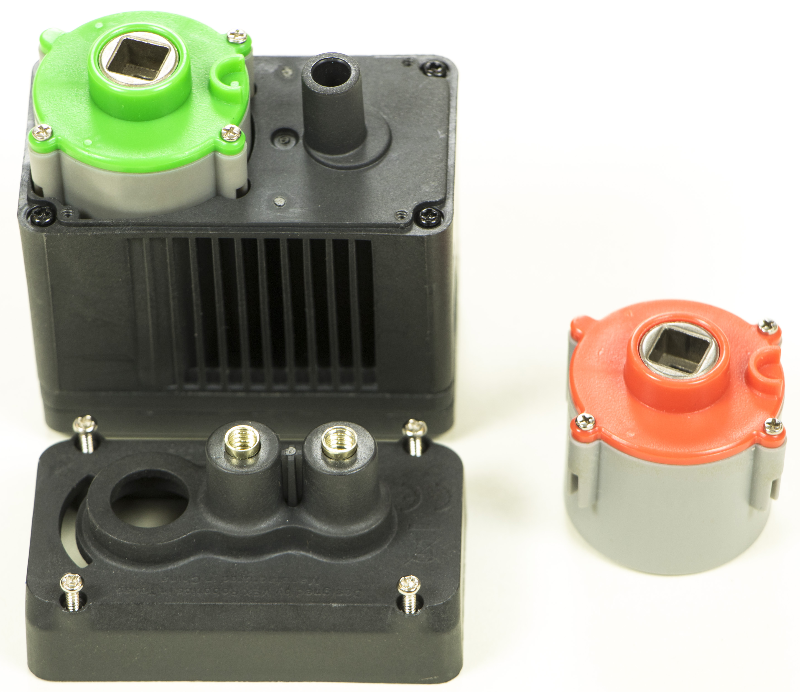

Motor inteligente V5 con su tapa quitada y los cartuchos de engranajes cambiados, por lo que ahora el motor inteligente está utilizando el cartucho verde.

Saque el cartucho de engranajes del motor inteligente V5.

Coloque el cartucho nuevo en la cámara del cartucho.

Primer plano del nuevo cartucho de engranajes en el motor inteligente para indicar la orientación correcta. El cartucho de engranajes tiene una muesca semicircular elevada y debe orientarse hacia el centro del motor para permitir que la tapa vuelva a encajar.

NOTA: Asegúrese de que la muesca de alineación semicircular elevada esté orientada de la manera correcta, o la tapa no volverá a encenderse.

Vuelva a colocar la tapa y los tornillos

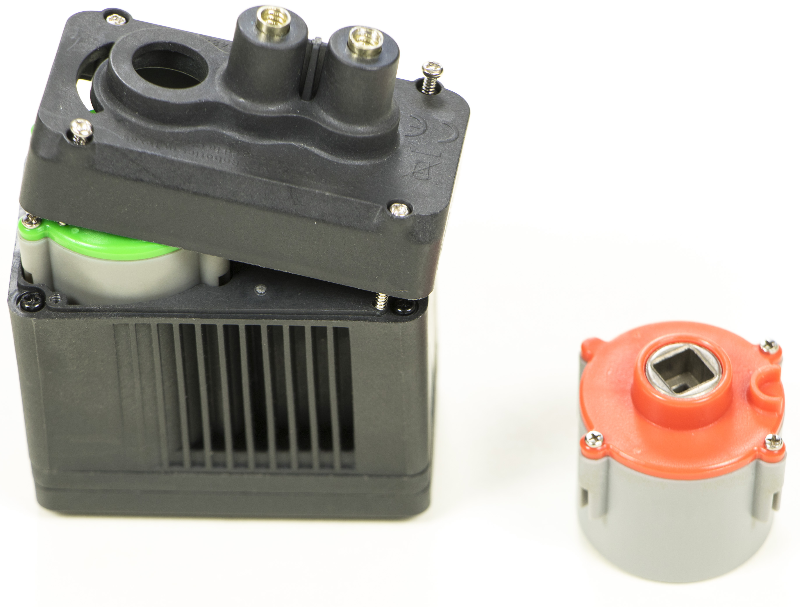

Motor inteligente V5 con el nuevo cartucho de engranajes verde instalado correctamente. La tapa del motor se ha vuelto a colocar y aún no se ha enroscado.

Vuelva a colocar la tapa en el motor inteligente V5.

Apriete los tornillos hacia abajo hasta que estén seguros.

Para obtener más información sobre los motores inteligentes V5, consulte el artículo Cómo el motor inteligente V5 mejora la experiencia del usuario.
